Sigma Profil Bağlantı Elemanları Nelerdir?
📑 İçindekiler (Tıkla Aç)
Sigma profil bağlantı elemanları, endüstriyel alüminyum sigma profilleri bir araya getirerek makineler, konveyörler, çalışma istasyonları ve otomasyon sistemleri gibi modüler yapılar oluşturmak için kullanılan kritik bileşenlerdir. Bu elemanlar, hızlı montaj, esneklik ve yüksek mukavemet sağlayarak üretim ve otomasyon süreçlerinde verimliliği artırır.
Sigma Profil Bağlantı Elemanları Nelerdir? Nedir?
Endüstriyel otomasyon ve makine imalatı sektöründe, yapılar kurmak için kullanılan alüminyum sigma profiller, hafiflikleri, mukavemetleri ve modüler yapılarıyla vazgeçilmezdir. Ancak bu profillerin birbirine sabit, sağlam ve güvenilir bir şekilde bağlanabilmesi için özel olarak tasarlanmış sigma profil bağlantı elemanları gereklidir. Bu elemanlar, profilin T-kanallarına mükemmel uyum sağlayarak, herhangi bir kaynak veya özel işleme gerek kalmadan hızlı ve esnek bir montaj imkanı sunar. Temel olarak, bir yapının iskeletini oluşturmak, hareketli parçaları sabitlemek, panelleri takmak veya aksesuarları entegre etmek için kullanılan tüm cıvata, somun, köşe braketi, kapak ve özel konektör türlerini kapsarlar. Bu sistem, tasarımcılara ve mühendislere sınırsız özgürlük tanırken, aynı zamanda mevcut yapıların kolayca genişletilmesine veya yeniden düzenlenmesine olanak tanır.
Çalışma Prensibi ve Teknik Veriler
Sigma profil bağlantı elemanlarının çalışma prensibi, alüminyum profillerin özel olarak tasarlanmış T-kanallarına dayanır. Bu kanallar, bağlantı elemanlarının (özellikle T-somunların) kolayca yerleştirilmesini ve sabitlenmesini sağlar. Bir cıvata sıkıldığında, T-somun kanal içinde dönerek veya genişleyerek profili sıkıca kavrar ve böylece güvenli bir bağlantı oluşturur. Bu sistem, yüksek mukavemet ve titreşime karşı direnç sunarken, aynı zamanda bağlantı noktalarının kolayca ayarlanabilmesine veya sökülüp yeniden takılabilmesine imkan tanır. Bu özellik, prototipleme, seri üretim ve hatta saha içi modifikasyonlar için büyük avantaj sağlar.

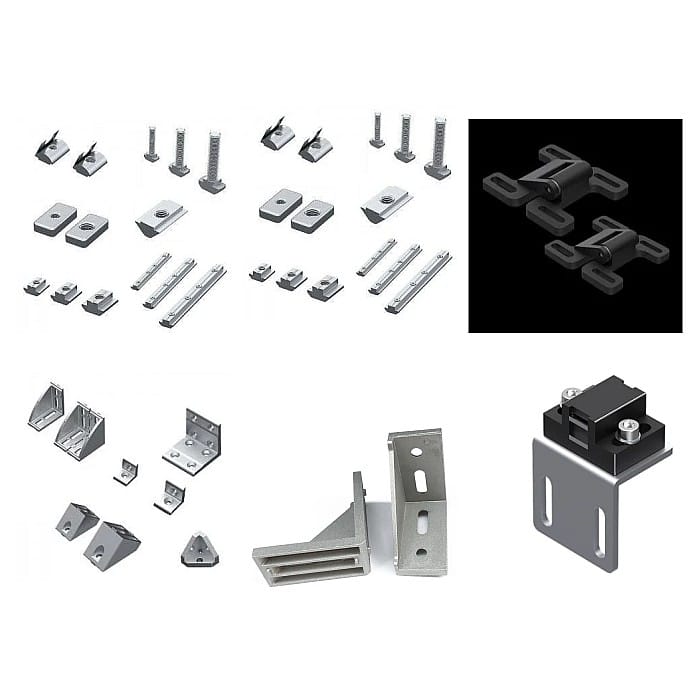

Başlıca Sigma Profil Bağlantı Elemanı Çeşitleri:
- T-Somunlar (T-Nuts) ve Kanal Somunları (Slot Nuts): Sigma profil sistemlerinin temel bağlantı elemanlarıdır. Profilin T-kanalına yerleştirilerek cıvata ile sıkıldığında profili içten kavrar. Çeşitleri arasında çekiç somun (hammer nut), düşmeli somun (drop-in nut) ve standart T-somunlar bulunur. Çekiç somunlar, profilin ucundan kaydırılmak yerine herhangi bir noktadan kanala yerleştirilebilir, bu da montaj esnekliğini artırır. Düşmeli somunlar ise doğrudan kanala bırakılarak hızlı montaj sağlar.
- Köşe Bağlantı Elemanları (Corner Brackets): Profilleri genellikle 90 derecelik açılarla birleştirmek için kullanılır. İç köşe bağlantıları profilin içine gizlenirken, dış köşe bağlantıları daha yüksek mukavemet ve görsel estetik sunar. Açılı (örneğin 45 derece) veya ayarlanabilir tipleri de mevcuttur. Çoğunlukla döküm alüminyum veya çelikten imal edilirler.
- Profil Bağlantı Elemanları (Profile Connectors): İki profili uç uca veya dik açıyla bağlamak için kullanılır. İç bağlantı elemanları, profillerin içine gizlenerek estetik bir görünüm sağlar. Doğrusal bağlantı elemanları ise iki profili aynı düzlemde birleştirerek uzun mesafeli yapılar oluşturmaya yarar.
- Bağlantı Plakaları (Connection Plates): Birden fazla profilin birleşimini güçlendirmek veya geniş yüzeyli bağlantılar oluşturmak için kullanılır. Genellikle delikli çelik veya alüminyum plakalardır.
- Menteşeler (Hinges): Kapılar, kapaklar veya hareketli paneller oluşturmak için kullanılır. Profil sistemine doğrudan monte edilebilirler.
- Ayaklar (Feet) ve Tekerlekler (Castors): Yapıların zemine sabitlenmesi veya hareket ettirilmesi için kullanılır. Ayarlanabilir ayaklar, dengesiz zeminlerde seviyeleme imkanı sunar.
- Uç Kapaklar (End Caps): Profillerin açık uçlarını kapatarak estetik bir görünüm sağlar, keskin kenarları gizler ve toz/kir girişini engeller. Genellikle plastikten imal edilirler.
- Kablo Kanalları ve Panel Bağlantı Elemanları: Elektrik kablolarını düzenlemek veya panelleri çerçeveye sabitlemek için özel olarak tasarlanmış elemanlardır.
| Parametre | Değer/Açıklama |
|---|---|
| Malzeme Çeşitliliği | Çinko kaplı çelik, paslanmaz çelik, döküm alüminyum, takviyeli poliamid (plastik) |
| Profil Serisi Uyumluluğu | 20×20, 30×30, 40×40, 45×45, 60×60, 80×80 mm (ve türevleri) |
| T-Somun Boyutları | M4, M5, M6, M8, M10 (Profillerin kanal genişliğine göre) |
| Tavsiye Edilen Tork Değeri (M8 Cıvata için) | 15-25 Nm (Bağlantı elemanı ve profil tipine göre değişir) |
| Yüzey İşlemi | Çinko kaplama (galvaniz), nikel kaplama, eloksal (alüminyum için) |
| Maksimum Yük Kapasitesi (Örnek) | Dış köşe bağlantısı (40×40 için): ~2000 N (statik, eksenel) |
| Çalışma Sıcaklığı Aralığı | -30°C ila +100°C (Malzemeye göre değişiklik gösterir) |
Sahada Dikkat Edilmesi Gerekenler
- Doğru Eleman Seçimi: Her profil serisinin (20×20, 30×30, 40×40, 45×45 vb.) kendine özgü kanal genişlikleri ve profil boyutları vardır. Bağlantı elemanının mutlaka kullanılacak profil serisiyle uyumlu olduğundan emin olunmalıdır. Yanlış eleman seçimi, zayıf bağlantılara veya montaj imkansızlığına yol açar. Ayrıca, uygulamanın gerektirdiği yük taşıma kapasitesi ve titreşim direnci göz önünde bulundurularak doğru tipte (örneğin, yüksek mukavemetli döküm köşe bağlantısı yerine plastik) eleman seçimi yapılmalıdır.
- Montaj Teknikleri ve Tork Değerleri: T-somunların ve cıvataların doğru tork değerlerinde sıkılması hayati önem taşır. Aşırı sıkma profilin deforme olmasına veya bağlantı elemanının kırılmasına neden olabilirken, yetersiz sıkma bağlantının gevşek kalmasına ve zamanla yapının stabilitesini kaybetmesine yol açar. Üreticinin verdiği tork değerleri mutlaka referans alınmalı ve mümkünse tork anahtarı kullanılmalıdır.
- Güvenlik ve Estetik: Yapının tamamlanmasının ardından, profillerin açık uçları mutlaka uç kapakları ile kapatılmalıdır. Bu, hem estetik bir görünüm sağlar hem de keskin kenarları gizleyerek yaralanma riskini azaltır. Ayrıca, kablo kanalları gibi aksesuarlar kullanarak kablo karmaşası önlenmeli ve daha düzenli, güvenli bir çalışma ortamı sağlanmalıdır.
- Çevresel Faktörler: Uygulamanın yapılacağı ortamın koşulları (nem, sıcaklık, kimyasal maruziyet) göz önünde bulundurularak uygun malzeme seçimi yapılmalıdır. Örneğin, dış mekan veya nemli ortamlar için paslanmaz çelik veya özel kaplamalı (galvanizli) elemanlar tercih edilmelidir. Yüksek sıcaklık veya kimyasal buhar bulunan ortamlarda plastik bazlı elemanların dayanıklılığı kontrol edilmelidir.
- Periyodik Kontroller ve Bakım: Özellikle dinamik yükler altında çalışan veya titreşime maruz kalan yapılardaki bağlantı elemanları düzenli olarak kontrol edilmelidir. Gevşeyen cıvatalar tespit edilip yeniden doğru tork değerinde sıkılmalı, hasar görmüş elemanlar derhal değiştirilmelidir. Bu, yapının ömrünü uzatır ve olası arızaları önler.
Sık Karşılaşılan Sorunlar ve Çözümleri
Sigma profil sistemleri, modüler yapıları sayesinde birçok avantaj sunsa da, yanlış montaj veya eleman seçimi nedeniyle bazı sorunlarla karşılaşılabilir. En yaygın sorunlardan biri, bağlantıların zamanla gevşemesidir. Bu durum genellikle yetersiz torklama, titreşimli ortamda kilitli pul veya kendiliğinden kilitlenen somun kullanılmaması veya yanlış tipte T-somun seçimi (örneğin, ağır yükler altında standart T-somun yerine çekiç somun tercih edilmemesi) gibi nedenlerden kaynaklanır. Çözüm olarak, tüm bağlantı noktalarının üreticinin tavsiye ettiği tork değerlerinde sıkıldığından emin olunmalı, gerekirse titreşim önleyici elemanlar (yaylı rondela, dişli kilit somunları) kullanılmalı ve periyodik olarak kontrol edilip yeniden sıkılmalıdır. Bir diğer sorun, yetersiz taşıma kapasitesi nedeniyle yapının bükülmesi veya deforme olmasıdır. Bu, genellikle uygulamanın gerektirdiği yük ve kuvvet analizleri yapılmadan, daha zayıf veya az sayıda bağlantı elemanı kullanılmasıyla ortaya çıkar. Çözüm, yapının kritik noktalarında daha mukavemetli köşe bağlantıları veya ek destek profilleri kullanmak, bağlantı noktalarının sayısını artırmak ve yük dağılımını optimize etmektir. Ayrıca, profil hasarı, özellikle cıvataların aşırı sıkılması sonucu profilin T-kanalının deforme olması veya çatlaması şeklinde görülebilir. Bu durum, tork anahtarı kullanımının önemini bir kez daha vurgular. Hasar görmüş profillerin değiştirilmesi veya güçlendirilmesi gerekebilir. Son olarak, montaj zorluğu veya elemanların uyumsuzluğu, özellikle farklı markaların profilleri ve bağlantı elemanları bir arada kullanılmaya çalışıldığında ortaya çıkabilir. Her markanın profil ve kanal geometrisinde küçük farklılıklar olabileceğinden, mümkün olduğunca aynı üreticinin ürünlerini kullanmak veya uyumluluk testleri yapmak bu tür sorunları önleyecektir.
Uzman Tavsiyesi
Sigma profil bağlantı elemanları, endüstriyel otomasyonun ve modern imalatın vazgeçilmez yapı taşlarıdır. Modülerlik, esneklik, yeniden kullanılabilirlik ve hızlı montaj gibi avantajları sayesinde, prototiplemeden seri üretime, iş istasyonlarından karmaşık makine iskeletlerine kadar geniş bir uygulama yelpazesinde tercih edilmektedirler. Bu elemanların doğru seçimi, montajı ve bakımı, kurulan sistemlerin güvenilirliği, dayanıklılığı ve uzun ömürlülüğü açısından kritik öneme sahiptir. Bir uzman olarak tavsiyem, proje başlangıcında detaylı bir mühendislik analizi yaparak, yapının maruz kalacağı yükleri, titreşimleri ve çevresel koşulları doğru bir şekilde belirlemektir. Bu analizler doğrultusunda, sadece maliyeti değil, aynı zamanda malzeme kalitesi, mukavemet, korozyon direnci ve montaj kolaylığı gibi faktörleri de göz önünde bulundurarak en uygun bağlantı elemanları seçilmelidir. Özellikle dinamik yüklerin veya yüksek titreşimin olduğu uygulamalarda, standart elemanlar yerine güçlendirilmiş veya özel kilitli bağlantı elemanlarının kullanılması, olası arızaların ve bakım maliyetlerinin önüne geçecektir. Montaj aşamasında, üreticinin teknik dokümanlarına titizlikle uyulmalı, tork değerlerine dikkat edilmeli ve kalifiye personel tarafından uygulama yapılmalıdır. Unutulmamalıdır ki, en iyi sigma profil sistemi bile, bağlantı elemanlarının zayıf veya hatalı olması durumunda beklenen performansı gösteremeyecektir. Dolayısıyla, bu küçük ama kritik bileşenlere gösterilen özen, genel sistem başarısının anahtarıdır. Doğru planlama, kaliteli malzeme seçimi ve dikkatli uygulama ile sigma profil bağlantı elemanları, endüstriyel projelerinize değer katan sağlam ve esnek çözümler sunmaya devam edecektir.
