Mach3 Yazılımı, Kontrol Kartı, Sürücü ve İnverter Bağlantılarıyla Komple CNC Eğitim Serisi Nedir?

Endüstriyel otomasyon dünyasında, bilgisayar destekli tasarım (CAD) ve bilgisayar destekli üretim (CAM) süreçlerinin ayrılmaz bir parçası olan CNC (Bilgisayarlı Sayısal Kontrol) makineleri, hassas imalatın temelini oluşturur. Bu makinelerin kalbi, hareket kontrolünü sağlayan yazılım ve donanım bileşenlerinin uyumlu çalışmasıdır. “Mach3 Yazılımı, Kontrol Kartı, Sürücü ve İnverter Bağlantılarıyla Komple CNC Eğitim Serisi”, bu karmaşık sistemin tüm ana öğelerini kapsayan, teorik bilgiyi pratik uygulamalarla birleştiren bir eğitim ve referans serisidir. Bu seri, bir CNC makinesinin sıfırdan kurulumundan, optimizasyonuna ve sorun gidermesine kadar her aşamayı detaylandırarak, kullanıcılara tam bir hakimiyet kazandırmayı hedefler. Temel olarak, bir PC üzerinde çalışan Mach3 CNC yazılımının, makinenin mekanik hareketlerini yöneten kontrol kartı ile nasıl iletişim kurduğunu, bu kontrol kartından gelen sinyallerin step veya servo motor sürücüleri aracılığıyla motorlara nasıl iletildiğini ve kesme veya şekillendirme işlemlerini gerçekleştiren iş mili motorunun hız ve yön kontrolünün inverter (VFD) ile nasıl sağlandığını adım adım inceler. Bu entegrasyonun her bir aşaması, doğru ve güvenilir bağlantı şemaları ile desteklenerek, endüstriyel standartlara uygun bir çalışma prensibi sunar.

Çalışma Prensibi ve Teknik Veriler

Bir CNC sisteminin verimli ve hatasız çalışması, tüm bileşenleri arasındaki senkronizasyona ve doğru teknik parametrelerin ayarlanmasına bağlıdır. Bu eğitim serisi, her bir bileşenin teknik detaylarına ve çalışma prensiplerine odaklanarak, kullanıcılara derinlemesine bir anlayış sunar.

Mach3 Yazılımı ve Kontrol Kartı Entegrasyonu

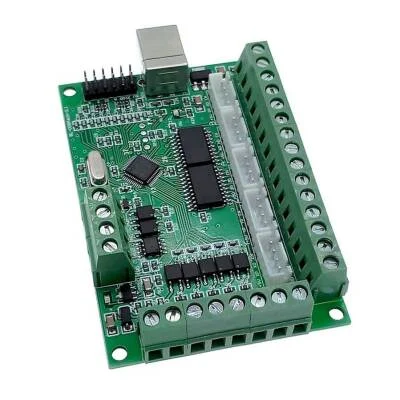

Mach3 yazılımı, bir Windows tabanlı bilgisayar üzerinde çalışan, G-kodu yorumlayarak makine eksen hareketlerini ve iş mili operasyonlarını kontrol eden güçlü bir CNC kontrol programıdır. G-kodları, CAD/CAM yazılımları tarafından oluşturulan takım yolu komutlarını içerir. Mach3, bu komutları alarak, belirlenen eksenler için adım (step) ve yön (direction) sinyalleri üretir. Bu sinyaller, PC’nin paralel portu (eski sistemlerde) veya daha modern USB/Ethernet tabanlı kontrol kartları aracılığıyla fiziksel dünyaya aktarılır. Kontrol kartı, Mach3’ten gelen dijital sinyalleri, motor sürücülerinin anlayabileceği elektriksel darbelere dönüştürür. Modern kontrol kartları genellikle opto-izolasyonlu giriş/çıkışlara sahiptir; bu, kontrol devresi ile güç devresi arasında elektriksel bir izolasyon sağlayarak gürültü ve parazitin kontrol kartına ulaşmasını engeller ve sistemin kararlılığını artırır. Ayrıca, limit switch, acil durdurma (E-Stop) butonları ve sensörler gibi geri bildirim elemanlarının bağlantıları da kontrol kartı üzerinden sağlanır.

Motor Sürücüleri (Step/Servo) ve Motor Bağlantıları

Kontrol kartından gelen adım ve yön sinyalleri, motor sürücülerine (drivers) ulaşır. Sürücülerin temel görevi, düşük güçlü kontrol sinyallerini alıp, motorları hareket ettirecek yüksek akım ve gerilim sinyallerine dönüştürmektir.

• Step Motor Sürücüleri: Genellikle açık çevrim (open-loop) sistemlerde kullanılır. Her adım sinyali, motorun belirli bir açıda dönmesini sağlar. Mikro-adımlama (micro-stepping) özelliği sayesinde daha hassas hareketler ve daha düşük titreşim elde edilir. Sürücü üzerindeki DIP switch’ler veya yazılımsal ayarlar ile motorun akım değeri ve mikro-adım çözünürlüğü ayarlanır. Bu ayarlar, motorun torkunu, hızını ve ısınma miktarını doğrudan etkiler. Doğru akım ayarı, motorun aşırı ısınmasını önlerken yeterli torku sağlamak için kritik öneme sahiptir.
• Servo Motor Sürücüleri: Kapalı çevrim (closed-loop) sistemlerde kullanılır ve motorun konumunu sürekli olarak bir geri besleme (encoder) aracılığıyla kontrol eder. Bu sayede, yüksek hızlarda bile konum hassasiyeti ve dinamik tepki elde edilir. Servo sürücüler, PID (Oransal-İntegral-Türevsel) kontrol algoritmaları kullanarak motorun pozisyon, hız ve torkunu optimize eder. Servo sürücülerin ayarlanması, step sürücülere göre daha karmaşık olup, genellikle özel yazılımlar ve osiloskop gibi ölçüm cihazları gerektirebilir.

Motorların sürücülere bağlantısı, faz sıralamasına ve doğru kablolamaya dikkat edilerek yapılmalıdır. Yanlış faz bağlantısı motorun düzgün çalışmamasına veya aşırı ısınmasına neden olabilir.

İnverter (VFD) ve İş Mili Kontrolü

Sahada Dikkat Edilmesi Gerekenler

• Doğru Kablolama ve Topraklama Standartları:

  Endüstriyel ortamlarda elektrik gürültüsü ve parazit, CNC sistemlerinin performansını ciddi şekilde etkileyebilir. Bu nedenle, tüm sinyal ve güç kablolarının doğru bir şekilde yönlendirilmesi ve topraklanması hayati öneme sahiptir. Sinyal kabloları (özellikle adım/yön sinyalleri ve limit switch hatları) güç kablolarından ayrı güzergahlardan geçirilmeli ve ekranlı (shielded) kablolar tercih edilmelidir. Ekranlama, kablonun bir ucundan (genellikle kontrol kartı tarafı) topraklanarak dışarıdan gelen elektromanyetik parazitlerin (EMI) sinyal hattına sızmasını engeller. Ayrıca, tüm sistemin tek bir noktadan (yıldız topraklama) topraklanması, topraklama döngülerinden kaynaklanan gürültüyü minimize eder ve olası elektrik şoklarına karşı güvenlik sağlar. Yanlış veya eksik topraklama, motorların titremesi, adım kaybetmesi veya kontrol kartının arızalanması gibi sorunlara yol açabilir.

• Opto-İzolasyonun Önemi ve Uygulaması:

  Kontrol kartı ile motor sürücüleri ve inverter arasında elektriksel bir izolasyon sağlamak, sistemin kararlılığı ve bileşenlerin korunması açısından kritik öneme sahiptir. Opto-izolasyon, sinyallerin ışık (LED ve fototransistör) aracılığıyla iletilmesini sağlayarak, güç devresindeki yüksek voltaj veya gürültünün hassas kontrol devresine ulaşmasını engeller. Bu, özellikle endüstriyel ortamlarda sıkça karşılaşılan elektrik gürültüsünün (örneğin, iş mili motorunun çalışmasından kaynaklanan) kontrol kartını etkilemesini önler. Kontrol kartı seçilirken, tüm giriş ve çıkış pinlerinin opto-izolasyonlu olmasına dikkat edilmelidir. Bu özellik, sistemin genel güvenilirliğini ve arıza toleransını artırır.

• Mach3 ve Donanım Parametre Ayarlarının Hassasiyeti:

  CNC sisteminin optimum performansla çalışabilmesi için Mach3 yazılımı içindeki (motor tuning, port/pin ayarları, hızlanma/yavaşlama rampaları) ve donanım üzerindeki (sürücü akım ayarları, mikro-adımlama, inverter motor parametreleri) tüm parametrelerin doğru bir şekilde ayarlanması gerekir. Motor tuning, her eksen için maksimum hızı, hızlanmayı ve adım/ünite oranını belirler ve makinenin mekanik kapasitesine uygun olmalıdır. Sürücü üzerindeki akım ayarları motorun nominal akımına göre yapılmalı, mikro-adımlama ise hassasiyet ve titreşim arasında denge sağlayacak şekilde seçilmelidir. İnverter parametreleri, iş mili motorunun teknik özelliklerine (nominal güç, akım, frekans) tam olarak uygun olmalıdır. Yanlış parametre ayarları, motorların aşırı ısınmasına, adım kaybetmesine, iş mili hız kontrolünde sapmalara veya genel olarak düşük işleme kalitesine neden olabilir. Her bir ayarın dikkatlice belgelenmesi, gelecekteki sorun giderme süreçlerini kolaylaştırır.

• Acil Durdurma (Emergency Stop – E-Stop) Devresinin Güvenliği:

  Her CNC sisteminde, operatör güvenliği ve ekipman korunması için sağlam bir acil durdurma devresi bulunmalıdır. E-Stop butonu, doğrudan kontrol kartına bağlanmak yerine, tüm motor sürücülerini ve inverteri enerjisiz bırakacak şekilde donanımsal olarak bir röle veya kontaktör üzerinden bağlanmalıdır. Bu, Mach3 yazılımı veya kontrol kartı arızalansa bile makinenin anında durmasını sağlar. E-Stop devresi genellikle NC (Normally Closed – Normalde Kapalı) kontaklar kullanılarak tasarlanır, böylece kablo kopması veya bağlantı hatası durumunda bile sistem otomatik olarak durur. Güvenlik protokollerine uygunluk, bu tür sistemlerde asla taviz verilmemesi gereken bir konudur.

Sık Karşılaşılan Sorunlar ve Çözümleri

CNC sistemlerinin kurulum ve işletme süreçlerinde karşılaşılan yaygın sorunlar ve bunların endüstriyel otomasyon prensiplerine göre çözümleri aşağıda listelenmiştir:

• Sorun: Motor Titremesi veya Adım Kaybı (Missing Steps)

  Açıklama: Motorlar istenen hareketi yapmıyor, titriyor veya belirli bir mesafeyi kat edemiyor, bu da iş parçası üzerinde boyut hatalarına yol açıyor.
  Çözüm:

  1. Akım Ayarları: Sürücüler üzerindeki akım ayarlarını motorun nominal akımına uygun şekilde kontrol edin ve gerekirse ayarlayın. Yüksek akım motoru ısıtır, düşük akım tork kaybına neden olur.
  2. Mikro-Adımlama: Çok yüksek mikro-adımlama ayarları, sürücünün hız limitlerini zorlayarak adım kaybına neden olabilir. Daha düşük bir mikro-adımlama değeri deneyin.
  3. Mekanik Yük: Makine eksenlerindeki sürtünme veya mekanik sıkışıklık, motorun kapasitesini aşabilir. Mekanik sistemi kontrol edin ve yağlama yapın.
  4. Kablolama: Motor kablolarının gevşek veya yanlış bağlanmış olmadığından emin olun. Güç ve sinyal kablolarının ayrılması ve ekranlı kablo kullanımı paraziti azaltır.
  5. Hızlanma/Yavaşlama: Mach3’teki motor tuning ayarlarında hızlanma değerlerini düşürerek motorun daha yumuşak hareket etmesini sağlayın.
• Sorun: İş Mili Hız Kontrol Sorunları (Hızın Değişmemesi veya Yanlış Hız)

  Açıklama: Mach3’ten gönderilen S-kodu komutlarına rağmen iş mili hızı değişmiyor veya ayarlanan hızdan farklı çalışıyor.
  Çözüm:

  1. İnverter Parametreleri: İnverter üzerindeki motor parametrelerinin (nominal voltaj, akım, frekans, maks. frekans vb.) doğru girildiğinden emin olun. Kontrol modu (0-10V, PWM veya RS485) doğru ayarlanmış olmalı.
  2. Sinyal Kalibrasyonu: Kontrol kartından invertere giden 0-10V analog veya PWM sinyalinin doğru kalibre edildiğini doğrulayın. Mach3’teki “Spindle Pulleys” ayarları ile inverterin aldığı sinyal aralığının uyumlu olduğundan emin olun.
  3. Kablolama: Kontrol kartı ile inverter arasındaki sinyal kablolarını (analog veya dijital haberleşme) kontrol edin. Gevşek bağlantılar veya parazit, sinyal bütünlüğünü bozabilir. Ekranlı kablo kullanın.
  4. Röle Kontrolü: İş mili başlatma/durdurma için kullanılan röle çıkışının doğru çalıştığını ve inverterin ilgili girişine bağlı olduğunu kontrol edin.
• Sorun: Limit Switch veya Home Switch Hataları (Yanlış Tetikleme veya Çalışmama)

  Açıklama: Limit switchler beklenmedik şekilde tetikleniyor veya hiç tepki vermiyor, bu da makinenin referans noktası bulmasını engelliyor veya güvenlik duruşlarına neden oluyor.
  Çözüm:

  1. Kablolama: Limit switch kablolarının doğru pinlere bağlandığından ve gevşek olmadığından emin olun. Kablo kopukluklarını kontrol edin.
  2. NC/NO Ayarı: Mach3’teki “Ports and Pins” ayarlarında limit switchlerin NC (Normalde Kapalı) veya NO (Normalde Açık) olarak doğru ayarlandığını kontrol edin. Çoğu endüstriyel uygulama, kablo kopması durumunda güvenlik duruşu sağlamak için NC kullanır.
  3. Gürültü Filtreleme: Uzun limit switch kabloları parazite maruz kalabilir. Mach3’teki “Debounce Interval” ayarını artırarak yazılımsal gürültü filtrelemesi yapın veya donanımsal olarak RC filtreler kullanın.
  4. Fiziksel Kontrol: Switchlerin fiziksel olarak hasar görmediğini, doğru konumda monte edildiğini ve mekanik olarak tetiklendiğini kontrol edin.
• Sorun: Mach3 Bağlantı Kaybı veya Kontrol Kartı İletişim Hatası

  Açıklama: Mach3 yazılımı kontrol kartı ile bağlantıyı kaybediyor veya hiç kuramıyor, bu da makinenin kontrol edilememesine neden oluyor.
  Çözüm:

  1. Güç Kaynağı: Kontrol kartının ve bilgisayarın güç kaynaklarının stabil çalıştığını kontrol edin. Düşük voltaj veya dalgalanmalar iletişim sorunlarına yol açabilir.
  2. USB/Ethernet Sürücüleri: Kontrol kartının bilgisayarda yüklü olan USB veya Ethernet sürücülerinin güncel ve doğru olduğundan emin olun.
  3. Kablo Kontrolü: USB veya Ethernet kablosunun sağlam ve doğru şekilde takılı olduğunu kontrol edin. Hasarlı veya kalitesiz kablolar iletişim sorunlarına neden olabilir.
  4. Kontrol Kartı Arızası: Nadiren de olsa kontrol kartının kendisi arızalanmış olabilir. Başka bir kartla test etme imkanı varsa deneyin.
  5. Bilgisayar Kaynakları: Bilgisayarın CPU ve RAM kullanımını kontrol edin. Arka planda çalışan uygulamalar Mach3’ün performansını etkileyebilir.

Uzman Tavsiyesi

Mach3 Yazılımı, Kontrol Kartı, Sürücü ve İnverter Bağlantılarıyla Komple CNC Eğitim Serisi, endüstriyel otomasyon ve CNC imalat alanında çalışan veya bu alana girmek isteyen her profesyonel için vazgeçilmez bir kılavuz niteliğindedir. Bu seri, sadece bileşenlerin ne işe yaradığını değil, aynı zamanda bu bileşenlerin neden ve nasıl entegre edilmesi gerektiğini, sahada karşılaşılan zorlukları ve bunların üstesinden gelme yöntemlerini derinlemesine ele almaktadır. Bir CNC sisteminin kurulumu, ince ayarları ve optimizasyonu, bileşenlerin tek tek anlaşılmasının ötesinde, bir bütün olarak sistemin dinamiklerini kavrama yeteneği gerektirir. Doğru kablolama prensiplerinden, elektromanyetik parazit yönetimine; hassas parametre ayarlarından, güvenlik devrelerinin titizlikle kurulmasına kadar her detay, makinenin performansı, ömrü ve en önemlisi operatör güvenliği üzerinde doğrudan bir etkiye sahiptir. Uzman bir gözle bakıldığında, bu tür bir eğitim serisi, sadece teknik bilgi aktarmakla kalmaz, aynı zamanda saha tecrübesiyle harmanlanmış pratik stratejiler sunar. Unutulmamalıdır ki, bir CNC makinesi, ancak en zayıf halkası kadar güçlüdür. Bu nedenle, her bir bileşenin doğru seçimi, bağlantısı ve ayarı, nihai ürünün kalitesini ve üretim verimliliğini doğrudan etkiler. Bu eğitim serisi, mühendislerden teknisyenlere, hobi kullanıcılarından küçük ve orta ölçekli işletme sahiplerine kadar geniş bir yelpazede, kendi CNC projelerini başarıyla hayata geçirmeleri için gerekli olan sağlam temeli ve güveni sağlayacaktır. Sürekli öğrenme ve pratik uygulama, bu alandaki başarının anahtarıdır ve bu rehber, bu yolculukta sağlam bir yol arkadaşı olacaktır. Sistematik bir yaklaşımla, tüm sorunların üstesinden gelinebilir ve yüksek performanslı, güvenilir CNC makineleri inşa edilebilir.
