Giriş ve Teknik Analizi

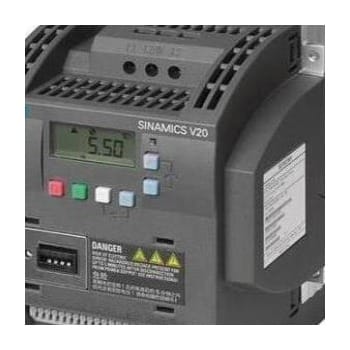

Endüstriyel otomasyonun vazgeçilmez bileşenlerinden biri olan frekans konvertörleri (veya AC motor sürücüleri), motor hız ve tork kontrolünde kritik bir rol oynamaktadır. Siemens’in SINAMICS V20 serisi, özellikle maliyet etkinliği, kompakt tasarımı ve kullanım kolaylığı ile küçük ve orta ölçekli uygulamalar için popüler bir seçimdir. Pompalar, fanlar, konveyörler, basit makine uygulamaları ve diğer birçok endüstriyel süreçte verimliliği artıran bu sürücüler, aynı zamanda enerji tasarrufu sağlayan gelişmiş fonksiyonlara (örneğin, ECO modu, hibernasyon fonksiyonu) sahiptir. Ancak, her karmaşık elektronik sistemde olduğu gibi, SINAMICS V20 sürücülerinde de zaman zaman arızalar veya hatalar meydana gelebilir. Bu hataların hızlı ve doğru bir şekilde teşhis edilmesi ve giderilmesi, üretim kayıplarını en aza indirmek ve işletme sürekliliğini sağlamak açısından hayati öneme sahiptir. Bu saha rehberi ve teknik makale, Siemens SINAMICS V20 hata kodlarını derinlemesine inceleyerek, endüstriyel otomasyon uzmanları ve bakım teknisyenleri için kapsamlı bir çözüm kılavuzu sunmayı hedeflemektedir. Amacımız, sahadaki müdahale süreçlerini hızlandırmak, doğru teşhis yöntemlerini öğretmek ve tekrarlayan arızaların önüne geçmek için pratik bilgiler sağlamaktır. Sistemlerin karmaşıklığı arttıkça, arıza giderme süreçlerinin sistematik bir yaklaşımla ele alınması, sadece geçici çözümler yerine kalıcı iyileştirmeler sağlamanın anahtarıdır. Bu bağlamda, her bir hata kodunun altında yatan potansiyel nedenleri ve bu nedenlere yönelik en etkili çözüm stratejilerini detaylandıracağız.

Çalışma Prensibi ve Teknik Veriler

Sahada Dikkat Edilmesi Gerekenler

• Doğru Kurulum Ortamı: SINAMICS V20 sürücüleri, endüstriyel ortamlarda çalışmak üzere tasarlanmış olsa da, çevresel faktörler performans ve ömrü üzerinde büyük etkiye sahiptir. Sürücünün monte edildiği pano içindeki sıcaklık, nem, toz ve titreşim seviyeleri üretici spesifikasyonlarına uygun olmalıdır. Özellikle aşırı sıcaklık, elektronik bileşenlerin hızla yaşlanmasına ve arızalanmasına neden olur. Panonun yeterli havalandırmaya sahip olduğundan, soğutma fanlarının (varsa) düzenli çalıştığından ve hava filtrelerinin tıkalı olmadığından emin olunmalıdır. Tozlu veya nemli ortamlarda, daha yüksek IP koruma sınıfına sahip panolar kullanılmalı veya sürücüye ek koruma sağlanmalıdır. Titreşim, gevşek bağlantılara ve bileşen yorgunluğuna yol açabilir, bu nedenle montaj yüzeyinin sağlam ve titreşimsiz olması önemlidir.
• Kablolama Standartları ve Topraklama: Sürücünün güvenli ve kararlı çalışması için doğru kablolama kritik öneme sahiptir. Güç kabloları (şebeke girişi, motor çıkışı) ile kontrol kabloları (dijital giriş/çıkış, analog giriş/çıkış, iletişim) birbirinden ayrı kanallardan veya yeterli mesafede geçirilmelidir. Bu, elektromanyetik girişimi (EMI/RFI) minimize eder. Motor kabloları ekranlı olmalı ve ekranlama sürücü tarafında ve motor tarafında doğru şekilde topraklanmalıdır. Ekranlama, yüksek frekanslı gürültüyü azaltarak hem sürücünün hem de diğer hassas elektronik cihazların korunmasına yardımcı olur. Topraklama, sadece güvenlik açısından değil, aynı zamanda sistemin EMI bağışıklığı açısından da hayati öneme sahiptir. Tüm ekipmanın iyi bir merkezi topraklama noktasına bağlı olduğundan ve topraklama direncinin düşük olduğundan emin olunmalıdır. Kablo kesitleri, motor akımına ve kablo uzunluğuna göre doğru seçilmeli, bağlantılar sıkıca yapılmalıdır.
• Parametre Ayarları ve Otomatik Ayarlama: SINAMICS V20 sürücülerinin performansı, doğru parametre ayarlarına doğrudan bağlıdır. Motorun nominal akımı, gerilimi, frekansı, devri gibi etiket değerleri sürücüye doğru bir şekilde girilmelidir. Yanlış girilen motor verileri, motorun aşırı ısınmasına, sürücünün yanlış koruma fonksiyonlarını tetiklemesine veya verimsiz çalışmasına neden olabilir. Çoğu uygulamada, sürücünün motoru otomatik olarak tanımasını ve en uygun kontrol parametrelerini belirlemesini sağlayan otomatik ayarlama (auto-tuning) fonksiyonunun kullanılması şiddetle tavsiye edilir. Bu, özellikle vektör kontrolü gerektiren daha dinamik uygulamalarda performansı artırır. Hızlanma ve yavaşlama rampaları, uygulamanın mekanik ataletine ve proses gereksinimlerine göre ayarlanmalıdır. Çok kısa rampalar aşırı akım veya aşırı gerilim hatalarına yol açabilirken, çok uzun rampalar verimliliği düşürür. PID kontrolör kullanılıyorsa, PID parametrelerinin (P, I, D kazançları) prosesin dinamiklerine göre ayarlanması stabil ve doğru kontrol için elzemdir.
• Periyodik Bakım ve Kontroller: Sürücülerin uzun ömürlü ve sorunsuz çalışması için düzenli periyodik bakım şarttır. Toz birikintileri, elektronik bileşenlerin üzerinde yalıtım tabakası oluşturarak soğutmayı engeller ve aşırı ısınmaya yol açar. Bu nedenle, sürücünün içini ve soğutma kanatçıklarını basınçlı hava ile temizlemek önemlidir. Tüm güç ve kontrol bağlantılarının sıkılığını kontrol etmek, gevşek bağlantılardan kaynaklanabilecek ark oluşumunu ve voltaj düşüşlerini engeller. Soğutma fanlarının (varsa) düzgün çalıştığını ve ses yapmadığını kontrol edin; arızalı fanlar hemen değiştirilmelidir. Kondansatörlerin şişme veya sızıntı belirtileri olup olmadığını görsel olarak kontrol etmek, potansiyel arızaları önceden tespit etmeye yardımcı olabilir. Ortam sıcaklığını ve sürücünün çalışma sıcaklığını izlemek, olası aşırı ısınma sorunlarına karşı erken uyarı sağlar.
• Yedekleme ve Dokümantasyon: Sürücü parametrelerinin düzenli olarak yedeklenmesi, bir arıza durumunda veya sürücü değişimi gerektiğinde devreye alma süresini önemli ölçüde kısaltır. Siemens’in STARTER veya BOP/BOP-2 paneli üzerinden parametreler kolayca yedeklenebilir. Ayrıca, sürücünün kullanım kılavuzu, devre şemaları ve uygulama spesifikasyonları gibi tüm teknik dokümanların sahada veya kolayca erişilebilir bir yerde bulundurulması, arıza giderme ve bakım süreçlerini hızlandırır.

Sık Karşılaşılan Sorunlar ve Çözümleri

SINAMICS V20 sürücülerinde karşılaşılan hatalar genellikle “F” ile başlayan arıza (Fault) kodları ve “A” ile başlayan uyarı (Alarm) kodları olarak ikiye ayrılır. Arızalar, sürücünün çalışmasını durduran ve müdahale gerektiren kritik durumlardır. Uyarılar ise, potansiyel bir sorunu bildiren ancak sürücünün çalışmasına devam etmesine izin veren durumlardır. Bu bölümde, en yaygın hata kodlarını ve bunlara yönelik detaylı çözüm yollarını inceleyeceğiz.

F0001 (Aşırı Akım) – Overcurrent:
Bu hata, sürücünün çıkış akımının ayarlanmış maksimum değeri aşması durumunda meydana gelir. Genellikle anlık bir akım yükselmesi sonucunda tetiklenir.
Potansiyel Nedenler:

• Motor veya motor kablolarında kısa devre veya toprak kaçağı.
• Motorun mekanik olarak sıkışması veya aşırı yüklenmesi.
• Hızlanma rampasının çok kısa ayarlanması.
• Sürücünün yanlış boyutlandırılması (motor gücüne göre yetersiz kalması).
• DC bara geriliminde dalgalanmalar veya bozulmalar.

Çözümler:

• Motor ve motor kablolarını (U, V, W) izolasyon testi yaparak kısa devre veya toprak kaçağına karşı kontrol edin.
• Motorun mekanik yükünü kontrol edin, sıkışma veya aşırı yük olup olmadığını gözden geçirin.
• Hızlanma rampasını (P1120) uzatın. Bu, motorun daha yavaş hızlanarak akım çekişini azaltmasını sağlar.
• Motor parametrelerinin (P0304-P0307) doğru girildiğinden emin olun ve gerekirse otomatik ayarlama (P1900 veya P1910) yapın.
• Sürücünün nominal akımının motor akımına uygun olduğundan emin olun.
• Giriş şebeke gerilimini kontrol edin, dalgalanmalar varsa düzeltici önlemler alın (örneğin, şok bobini).

F0002 (Aşırı Gerilim) – Overvoltage:
Bu hata, sürücünün DC bara geriliminin izin verilen maksimum değeri aşması durumunda tetiklenir.
Potansiyel Nedenler:

• Yavaşlama rampasının çok kısa ayarlanması (motorun rejeneratif enerji üretmesi).
• Yüksek hat gerilimi veya şebekede ani gerilim yükselmeleri.
• Motorun aşırı hızlanması (örneğin, düşen bir yük).
• Fren kıyıcı veya fren direncinin arızalı olması/bağlı olmaması (rejeneratif uygulamalarda).

Çözümler:

• Yavaşlama rampasını (P1121) uzatın. Bu, motorun daha yavaş yavaşlamasını ve rejeneratif enerjiyi daha az üretmesini sağlar.
• Şebeke gerilimini kontrol edin, anormallikler varsa giderin.
• Motorun aşırı hızlanmasını engelleyici mekanik veya kontrol önlemleri alın.
• Eğer uygulama rejeneratif frenleme gerektiriyorsa, fren kıyıcının ve fren direncinin doğru bağlandığından ve çalıştığından emin olun. Gerekirse direncin değerini veya gücünü kontrol edin.
• DC bara gerilim limitlerini (P2172) kontrol edin, ancak bu parametre genellikle fabrika ayarlarında bırakılmalıdır.

F0003 (Düşük Gerilim) – Undervoltage:
Sürücünün DC bara geriliminin izin verilen minimum seviyenin altına düşmesiyle oluşur.
Potansiyel Nedenler:

• Şebeke geriliminde düşüş veya kesinti.
• Sürücünün giriş güç bağlantılarında gevşeklik veya kopukluk.
• Sürücünün giriş sigortasının atmış olması.

Çözümler:

• Şebeke gerilimini ölçün ve nominal değerler içinde olup olmadığını kontrol edin.
• Sürücünün giriş güç bağlantılarını (L1, L2, L3 veya L, N) kontrol edin, sıkılığını ve bütünlüğünü doğrulayın.
• Giriş sigortalarını veya devre kesicileri kontrol edin.
• Şebeke kalitesi sorunları varsa (gerilim düşmeleri), şebeke dengeleyici veya UPS gibi çözümler düşünün.

F0004 (Sürücü Aşırı Sıcaklık) – Inverter Overtemperature:
Sürücünün içindeki sıcaklık sensörünün kritik bir seviyeye ulaşmasıyla tetiklenir.
Potansiyel Nedenler:

• Ortam sıcaklığının yüksek olması.
• Sürücünün soğutma fanının arızalı olması veya tıkalı olması.
• Sürücünün soğutma kanatçıklarının toz veya kir ile tıkanması.
• Sürücünün aşırı yük altında çalışması.
• Yetersiz pano havalandırması veya yanlış montaj (örneğin, yan yana montajda yeterli boşluk bırakılmaması).

Çözümler:

• Pano içindeki ortam sıcaklığını kontrol edin ve gerekirse soğutmayı iyileştirin (ek fan, klima).
• Sürücünün soğutma fanının çalışıp çalışmadığını kontrol edin, arızalıysa değiştirin.
• Sürücünün soğutma kanatçıklarını ve hava giriş/çıkışlarını basınçlı hava ile temizleyin.
• Motor yükünü kontrol edin, sürücünün sürekli aşırı yük altında çalışmadığından emin olun.
• Sürücünün montaj kılavuzuna uygun olarak yeterli boşluklarla monte edildiğinden emin olun.

F0005 (Motor I2t Aşırı Sıcaklık) – Motor Overtemperature I2t:
Sürücünün dahili termal modeli (I2t) motorun aşırı ısındığını tahmin ettiğinde tetiklenir.
Potansiyel Nedenler:

• Motorun sürekli aşırı yük altında çalışması.
• Motor parametrelerinin (P0304-P0307) yanlış girilmesi.
• Motorun soğutmasının yetersiz olması.
• Motorun nominal akımının üzerinde uzun süre çalışması.

Çözümler:

• Motorun mekanik yükünü kontrol edin ve azaltın.
• Motor parametrelerinin doğru girildiğinden emin olun ve gerekirse otomatik ayarlama yapın.
• Motorun kendi soğutma fanının çalıştığını kontrol edin, tıkanıklık varsa temizleyin.
• Motorun nominal akımına uygun olarak çalışmasını sağlayın. Gerekirse daha büyük bir motor veya sürücü düşünülmelidir.

F0011 (Motor Aşırı Sıcaklık – PTC/KTY) – Motor Overtemperature (external sensor):
Harici bir termistör (PTC veya KTY) veya termik sensör (P600/P601) üzerinden motor sıcaklığı limit değeri aştığında tetiklenir.
Potansiyel Nedenler:

• Motorun aşırı ısınması (mekanik sıkışma, aşırı yük, soğutma yetersizliği).
• Termistör/sensör kablolarında kopukluk veya kısa devre.
• Termistör parametrelerinin yanlış ayarlanması (P0601).

Çözümler:

• Motorun sıcaklığını kontrol edin ve aşırı ısınma nedenini giderin (yükü azaltın, soğutmayı iyileştirin).
• Termistör/sensör kablolarını ve bağlantılarını kontrol edin.
• P0601 parametresinin doğru sensör tipine (PTC, KTY84, KTY83) göre ayarlandığından emin olun.
• Sensörün kendisinin arızalı olup olmadığını test edin.

F0022 (Otomatik Ayarlama Hatası) – Auto-tuning Error:
Sürücü, motorun otomatik ayarlamasını (P1900/P1910) başarıyla tamamlayamadığında bu hata oluşur.
Potansiyel Nedenler:

• Motor kablolarının bağlı olmaması veya yanlış bağlanması.
• Motorun mekanik olarak sıkışmış olması veya serbestçe dönememesi (dönen ayarlama için).
• Motor parametrelerinin (P0304-P0307) yanlış girilmesi.
• Aşırı yük veya düşük yük koşulları.

Çözümler:

• Motor kablolarının sürücüye ve motora doğru ve sıkı bir şekilde bağlı olduğundan emin olun.
• Eğer dönen ayarlama yapılıyorsa, motorun serbestçe dönebildiğinden ve mekanik olarak sıkışmadığından emin olun.
• Motor etiket değerlerinin sürücüye doğru bir şekilde girildiğini kontrol edin.
• Gerekirse statik ayarlama (P1900=1) deneyin.

F0070 (İletişim Kesintisi) – Communication Timeout:
Sürücü, ayarlanan iletişim protokolü (USS, Modbus RTU) üzerinden belirli bir süre içinde bir komut veya veri alamadığında bu hata tetiklenir.
Potansiyel Nedenler:

• İletişim kablolarında kopukluk, kısa devre veya yanlış bağlantı.
• İletişim parametrelerinin (adres, baud hızı, parite) yanlış ayarlanması.
• Master cihazın (PLC, HMI) iletişim kurmayı durdurması veya arızalı olması.
• Sonlandırma dirençlerinin yanlış veya eksik bağlanması (özellikle RS485 tabanlı Modbus/USS için).

Çözümler:

• İletişim kablolarını kontrol edin, doğru bağlandığından ve hasar görmediğinden emin olun.
• Sürücü ve master cihazdaki iletişim parametrelerinin (P2010, P2011, P2012 vb.) birbiriyle eşleştiğinden emin olun.
• RS485 ağı kullanılıyorsa, hattın her iki ucundaki sonlandırma dirençlerinin (genellikle 120 Ohm) doğru bağlandığından emin olun.
• Master cihazın (PLC, HMI) iletişim durumunu kontrol edin.
• Sürücüye güç çevrimi yapın ve iletişimi yeniden başlatmayı deneyin.

A0501 (Motor Aşırı Akım Uyarısı) – Motor Overcurrent Warning:
Motor akımının, arıza seviyesine ulaşmadan önce bir uyarı eşiğini aştığını gösterir. Sürücü çalışmaya devam eder.
Potansiyel Nedenler:

• Motorun anlık veya hafif aşırı yüklenmesi.
• Hızlanma veya yavaşlama rampalarının optimize edilmemesi.
• Motor parametrelerinin tam doğru olmaması.

Çözümler:

• F0001 ile benzer çözümler uygulanır, ancak daha az aciliyetle. Motor yükünü kontrol edin, rampaları optimize edin.
• Motor parametrelerini gözden geçirin.
• Bu bir uyarı olduğundan, sistemin genel durumunu izlemek ve gelecekteki arızaları önlemek için önleyici tedbirler almak önemlidir.

A0502 (Aşırı Gerilim Uyarısı) – Overvoltage Warning:
DC bara geriliminin, arıza seviyesine ulaşmadan önce bir uyarı eşiğini aştığını gösterir. Sürücü çalışmaya devam eder.
Potansiyel Nedenler:

• Yavaşlama rampasının optimize edilmemesi.
• Şebekede anlık gerilim yükselmeleri.

Çözümler:

• F0002 ile benzer çöz
