CNC tezgahlarında kullanılan endüktif sensör vs. mekanik switch
📑 İçindekiler (Tıkla Aç)
Giriş ve Teknik Analizi
Endüstriyel otomasyonun kalbi olan CNC (Bilgisayarlı Sayısal Kontrol) tezgahları, günümüz üretim süreçlerinin vazgeçilmez bir parçasıdır. Bu tezgahların hassasiyeti, hızı ve tekrarlanabilirliği, üretim kalitesi ve verimliliği açısından kritik öneme sahiptir. CNC tezgahlarının doğru ve güvenli bir şekilde çalışabilmesi için çeşitli sensör ve anahtarlara ihtiyaç duyulur. Bu bileşenler, tezgahın hareketli eksenlerinin konumunu algılamak, takım veya iş parçasının varlığını doğrulamak, güvenlik sınırlarını belirlemek ve acil durumlarda sistemi durdurmak gibi hayati görevleri üstlenir. Bu bağlamda, endüktif sensörler ve mekanik limit switchler, en yaygın kullanılan algılama elemanları arasında yer almaktadır. Ancak, hangi uygulamanın hangi algılama teknolojisini gerektirdiği, mühendislik ve saha tecrübesi gerektiren önemli bir karardır. Bu makale, her iki teknolojinin çalışma prensiplerini, avantajlarını, dezavantajlarını ve CNC ortamındaki özel uygulama alanlarını derinlemesine inceleyerek, endüstriyel otomasyon uzmanlarına ve saha mühendislerine kapsamlı bir rehber sunmayı amaçlamaktadır. Doğru sensör seçimi, sadece maliyet etkinliğini değil, aynı zamanda sistemin güvenilirliğini, bakım kolaylığını ve genel performansını doğrudan etkiler.
Çalışma Prensibi ve Teknik Veriler

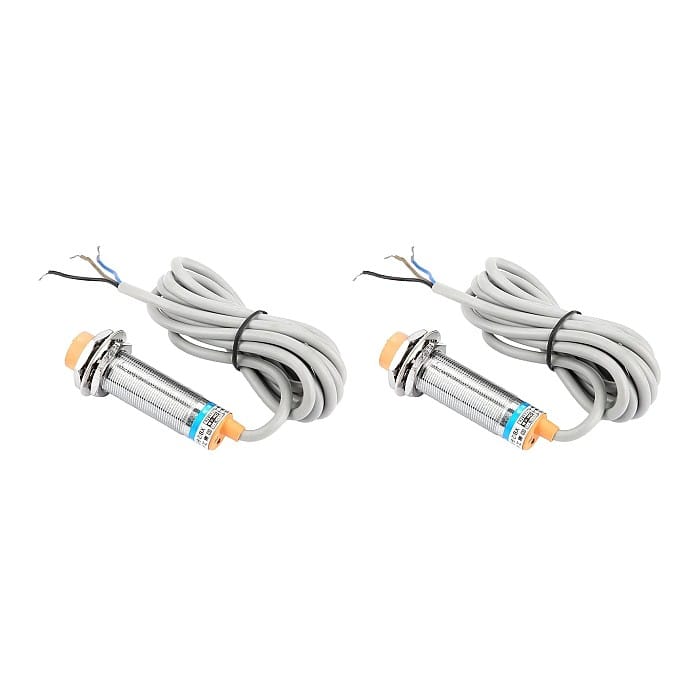

Endüktif Sensörler: Temassız Algılama Teknolojisi
Endüktif sensörler, metal nesnelerin varlığını temassız bir şekilde algılamak için elektromanyetik alan prensibini kullanır. Sensörün içerisinde bir bobin ve bir osilatör bulunur. Osilatör, bobin etrafında yüksek frekanslı bir elektromanyetik alan oluşturur. Sensörün algılama alanına metal bir nesne girdiğinde, bu manyetik alan içerisinde Eddy akımları (girdap akımları) indüklenir. Eddy akımları, sensörün bobinindeki endüktansı ve dolayısıyla osilatörün salınım genliğini azaltır. Bu genlikteki değişim, bir değerlendirme devresi tarafından algılanır ve sensörün çıkışında bir anahtarlama sinyali üretilir (açık veya kapalı). Bu temassız çalışma prensibi, mekanik aşınma ve yıpranma olmamasını sağlayarak sensörün ömrünü önemli ölçüde uzatır ve yüksek hızlı uygulamalar için ideal kılar. Endüktif sensörler, genellikle silindirik veya dikdörtgen formlarda üretilir ve standart M8, M12, M18, M30 gibi metrik boyutlarda veya daha küçük minyatür versiyonlarda bulunabilirler. Algılama mesafeleri, sensörün çapına ve bobin tasarımına bağlı olarak birkaç milimetreden birkaç santimetreye kadar değişebilir. CNC tezgahlarında, takım değiştirme pozisyonu tespiti, iş parçasının doğru konumda olup olmadığının kontrolü, eksen limit switchleri (genellikle kaba pozisyonlama için) ve hidrolik mengene kilitleme durumunun algılanması gibi birçok kritik uygulamada kullanılırlar. Çevresel koşullara karşı dayanıklılıkları, özellikle yağ, toz ve talaşın yoğun olduğu CNC ortamlarında büyük bir avantaj sunar. Ancak, sadece metal nesneleri algılayabilmeleri ve algılama mesafelerinin sınırlı olması, bazı uygulamalarda kısıtlama yaratabilir.
Mekanik Switchler: Fiziksel Temas ve Sağlamlık
Mekanik switchler, bir aktüatör (kol, makara, piston vb.) aracılığıyla fiziksel temas yoluyla çalışan elektromekanik cihazlardır. Aktüatör, bir nesne ile temas ettiğinde hareket eder ve bu hareket, switchin içerisindeki elektrik kontaklarını açar veya kapatır. Bu kontaklar genellikle Normalde Açık (NO) ve Normalde Kapalı (NC) konfigürasyonlarına sahiptir. Temasın fiziksel olması, mekanik switchlerin herhangi bir malzemeyi (metal, plastik, ahşap vb.) algılayabilmesini sağlar. Genellikle sağlam bir yapıya sahip olan mekanik limit switchler, yüksek anahtarlama akımlarına dayanabilir ve genellikle endüktif sensörlere göre daha düşük maliyetlidir. CNC tezgahlarında, kapı emniyet switchleri, acil durdurma butonları, manuel ayar pozisyonları ve bazı durumlarda eksen limit switchleri olarak kullanılırlar. Özellikle ağır sanayi ve darbe riskinin yüksek olduğu uygulamalarda tercih edilebilirler. Ancak, fiziksel temas nedeniyle aktüatör ve iç kontaklarda zamanla aşınma meydana gelir, bu da ömürlerini endüktif sensörlere göre daha kısa kılar. Kontak sıçraması (bounce) denilen bir fenomen de, switchin anahtarlama anında birden fazla açma/kapama sinyali üretmesine neden olabilir ve bu durum yüksek hassasiyet gerektiren uygulamalarda ek filtreleme veya yazılım çözümleri gerektirebilir. Ayrıca, toz, kir ve nemin kontaklara nüfuz etmesi, arızalara yol açabilir.
| Parametre | Endüktif Sensör | Mekanik Switch |
|---|---|---|
| Algılama Prensibi | Temassız, elektromanyetik alan (Eddy akımları) | Fiziksel temas ve mekanik hareket |
| Algılama Malzemesi | Sadece metal (ferromanyetik veya non-ferromanyetik) | Her türlü malzeme (metal, plastik, ahşap vb.) |
| Temas Şekli | Temassız | Fiziksel temas gerektirir |
| Ortalama Ömür | Çok yüksek (milyonlarca anahtarlama çevrimi, temassız) | Orta (yüz binlerce ila milyonlarca anahtarlama çevrimi, mekanik aşınma) |
| Tepki Süresi | Çok hızlı (genellikle <1 ms) | Daha yavaş (genellikle >5 ms, kontak sıçraması olabilir) |
| Çevresel Dayanım | Toz, kir, nem, yağ, soğutma sıvılarına yüksek direnç | Toz ve kir girişine, nem ve titreşime karşı hassasiyet (koruma sınıfına göre değişir) |
| Hassasiyet/Tekrarlanabilirlik | Çok yüksek (mikron seviyesinde) | Daha düşük (mekanik toleranslara bağlı, milimetre seviyesi) |
| Maliyet (Genel) | Orta ila yüksek | Düşük ila orta |
| Kurulum Karmaşıklığı | Orta (algılama mesafesi ve hizalama önemli) | Düşük (fiziksel temas noktası ayarı) |
| Tipik Uygulama Alanı | Eksen referans noktası, takım magazin, iş parçası algılama, hidrolik kilitleme | Acil durdurma, kapı emniyet kilidi, manuel pozisyonlama, eski limit sistemleri |
Sahada Dikkat Edilmesi Gerekenler
- Uygulama Gereksinimlerinin Doğru Analizi: Her şeyden önce, uygulamanın kritik gereksinimleri net bir şekilde tanımlanmalıdır. Algılama hızı, hassasiyet, tekrarlanabilirlik, algılanacak malzemenin türü, çevresel koşullar (sıcaklık, nem, titreşim, kimyasallar, talaş) ve maliyet kısıtlamaları, sensör seçiminde belirleyici faktörlerdir. Yüksek hızlı ve hassas konumlandırma için endüktif sensörler tercih edilirken, güvenlik ve dayanıklılığın ön planda olduğu ancak hassasiyetin ikinci planda olduğu durumlarda mekanik switchler düşünülebilir.
- Montaj ve Fiziksel Koruma: Endüktif sensörler için doğru algılama mesafesi ve metalden arındırılmış montaj alanı kritik öneme sahiptir. Yanlış montaj, sensörün hedefi sürekli algılamasına veya hiç algılamamasına neden olabilir. Manyetik alanlardan ve yüksek frekanslı parazitlerden korunma da önemlidir. Mekanik switchler için ise aktüatörün doğru konumlandırılması, aşırı kuvvet uygulanmaması ve fiziksel darbelere karşı korunması gereklidir. Her iki sensör tipi için de IP koruma sınıfının CNC ortamının gerektirdiği minimum seviyede (genellikle IP67 veya üzeri) olması sağlanmalıdır.
- Kablolama ve Elektriksel Gürültü Yönetimi: Sensör kablolarının, motor güç kabloları veya diğer yüksek akım taşıyan hatlardan ayrı ve ekranlı bir şekilde çekilmesi, endüktif sensörlerdeki sinyal bozulmalarını önlemek için hayati öneme sahiptir. Zayıf veya hasarlı kablolar, hem endüktif sensörlerde hem de mekanik switchlerde aralıklı hatalara veya tamamen işlev kaybına yol açabilir. Mekanik switchlerdeki kontak sıçraması sorununu minimize etmek için PLC girişlerinde donanımsal veya yazılımsal filtreleme (debounce) uygulanması gerekebilir.
- Bakım ve Periyodik Kontroller: Endüktif sensörler genellikle “tak ve unut” prensibiyle çalışsa da, algılama yüzeylerinde biriken talaş veya kirin düzenli olarak temizlenmesi, yanlış algılamaları önler. Mekanik switchlerde ise aktüatörün ve kontakların fiziksel durumu düzenli olarak kontrol edilmelidir. Yayların zayıflaması, kolun eğilmesi veya kontakların kirlenmesi/aşınması, switchin işlevini kaybetmesine neden olabilir. Önleyici bakım programları, beklenmedik duruşları minimize etmede kritik rol oynar.
- Çevresel Faktörlerin Değerlendirilmesi: CNC tezgahları genellikle yağ, soğutma sıvıları, metal talaşları, titreşim ve sıcaklık değişimleri gibi zorlu koşullara maruz kalır. Sensörlerin bu koşullara uygun malzemelerden yapıldığından ve gerekli koruma sınıflarına sahip olduğundan emin olunmalıdır. Özellikle kesme sıvılarının kimyasal yapısının sensör kasasına veya kablo izolasyonuna zarar vermemesi için uyumluluk kontrolü yapılmalıdır.
Sık Karşılaşılan Sorunlar ve Çözümleri
Endüktif Sensörlerdeki Sorunlar:
- Yanlış veya Aralıklı Algılama:
- Sebep: Algılama mesafesinin yanlış ayarlanması, sensörün önünde metal talaşı birikmesi, yakın çevredeki başka metal parçalar, elektromanyetik parazit (EMI).
- Çözüm: Algılama mesafesini üretici tavsiyelerine göre ayarlayın. Sensör yüzeyini düzenli olarak temizleyin. Sensörün çevresindeki metal montaj elemanlarının, sensörün algılama alanını etkilemeyecek şekilde yerleştirildiğinden emin olun (gömme/gömme olmayan tiplere dikkat). Gerekirse ekranlı kablo kullanın ve güç kablolarından uzak tutun.
- Sensörün Hiç Algılamaması:
- Sebep: Güç besleme sorunu (kopuk kablo, yanlış voltaj), sensörün hasar görmesi, hedef malzemenin sensörün algılama mesafesi dışında kalması veya metal olmaması.
- Çözüm: Sensöre gelen besleme voltajını kontrol edin. Kablo bütünlüğünü multimetre ile test edin. Sensörün fiziksel hasar görüp görmediğini inceleyin. Hedefin algılama mesafesine girdiğinden emin olun.
Mekanik Switchlerdeki Sorunlar:
- Kontak Hatası (Yapışma veya Açılmama):
- Sebep: Kontakların aşınması, oksidasyonu, kirlenmesi (toz, yağ), aşırı anahtarlama akımı nedeniyle kontakların birbirine yapışması.
- Çözüm: Switchin kontaklarını kontrol edin. Gerekirse temizleyin veya değiştirin. Uygulama için doğru akım değerine sahip bir switch seçtiğinizden emin olun. PLC girişinde pull-up/pull-down dirençlerinin doğru bağlandığını ve kontak sıçraması için yazılımsal filtreleme uygulandığını doğrulayın.
- Mekanik Arıza:
- Sebep: Aktüatörün eğilmesi/kırılması, yay mekanizmasının bozulması, aşırı darbe veya yanlış kurulum nedeniyle switchin iç yapısının zarar görmesi.
- Çözüm: Switchin fiziksel bütünlüğünü kontrol edin. Hasarlı parçaları değiştirin. Montajın sağlam ve switchin aşırı kuvvete maruz kalmayacak şekilde yapıldığından emin olun. Gerekirse koruyucu kapaklar veya kalkanlar ekleyin.
- Tekrarlanabilirlik Sorunları:
- Sebep: Kontak sıçraması, mekanik boşluklar, aşınmış aktüatör.
- Çözüm: Yüksek hassasiyet gerektiren uygulamalarda mekanik switch yerine endüktif sensör veya lazer sensör gibi temassız çözümleri değerlendirin. Mevcut mekanik switchlerde, kontak sıçramasını azaltmak için PLC yazılımında gecikme veya filtreleme uygulayın.
Ortak Sorunlar:
- Kablolama Hataları:
- Sebep: Kopuk kablo, yanlış bağlantı, kısa devre, kablo izolasyonunun hasar görmesi.
- Çözüm: Tüm kablo bağlantılarını ve kablo bütünlüğünü kontrol edin. Gerekirse kabloları değiştirin. Bağlantı şemasına uygunluktan emin olun.
- PLC/Kontrolcü Giriş Sorunları:
- Sebep: PLC giriş modülünün arızalanması, yanlış yapılandırma, giriş sinyalinin zayıf olması.
- Çözüm: PLC giriş modülünü test edin. Sensörden gelen sinyalin PLC girişine ulaştığından emin olun. PLC programındaki giriş adreslerinin doğru yapılandırıldığını kontrol edin.
Uzman Tavsiyesi
CNC tezgahlarında endüktif sensörler ve mekanik switchler arasındaki seçim, uygulamanın özel gereksinimlerine göre dikkatle yapılmalıdır. Endüktif sensörler, temassız çalışma prensibi, yüksek hız, mükemmel tekrarlanabilirlik ve zorlu endüstriyel ortamlara karşı üstün dayanıklılıkları sayesinde modern CNC uygulamalarında giderek daha fazla tercih edilmektedir. Özellikle hassas pozisyon algılama, takım magazin kontrolü ve hızlı limit anahtarlama gibi kritik görevlerde endüktif sensörlerin sağladığı avantajlar tartışılmazdır. Öte yandan, mekanik switchler, düşük maliyetleri, basit yapıları ve her türlü malzemeyi algılayabilme yetenekleri ile hala belirli uygulamalarda (özellikle güvenlik kapıları, acil durdurma ve manuel ayarlar) değerli bir çözüm sunmaktadır. Ancak, mekanik aşınma, kontak sıçraması ve çevresel etkilere karşı daha düşük direnç gibi dezavantajları göz önünde bulundurulmalıdır. Bir otomasyon uzmanı olarak tavsiyem, özellikle yeni kurulumlarda veya mevcut sistem yükseltmelerinde, mümkün olan her yerde endüktif sensörlerin veya daha gelişmiş temassız algılama teknolojilerinin (örneğin optik veya ultrasonik sensörler, eğer uygulama gerektiriyorsa) tercih edilmesidir. Bu, sadece bakım maliyetlerini düşürmekle kalmayacak, aynı zamanda makine ömrünü uzatacak, üretim verimliliğini artıracak ve genel sistem güvenilirliğini önemli ölçüde iyileştirecektir. Ancak, her iki teknolojinin de güçlü ve zayıf yönlerini iyi anlamak, doğru kararı vermek için anahtardır. Unutulmamalıdır ki, en iyi sensör, uygulamanın tüm teknik ve ekonomik kısıtlamalarına en uygun şekilde cevap veren sensördür. Bu detaylı saha rehberi ve teknik makale, CNC tezgahlarında karşılaşılan bu ikilemi çözmede mühendislerimize ışık tutmayı ve doğru sistem tasarımlarına katkıda bulunmayı hedeflemektedir.
