Vidalı Mil Somun Yuvası Montajında Eksen Kaçıklığı Giderme: Saha Rehberi ve Teknik Makale
Giriş ve Teknik Analizi
Endüstriyel otomasyon sistemlerinin vazgeçilmez bileşenlerinden biri olan vidalı mil sistemleri, özellikle yüksek hassasiyet, tekrarlanabilirlik ve ağır yük taşıma kapasitesi gerektiren uygulamalarda kritik bir rol oynar. Bu sistemler, döner hareketi doğrusal harekete dönüştürerek robotik kollar, CNC tezgahlar, hassas konumlandırma tablaları ve malzeme taşıma ekipmanları gibi çok çeşitli makinelerin temelini oluşturur. Vidalı milin kendisi, bilyalı somun ve bu somunu makine gövdesine sabitleyen somun yuvası (housing) ile birlikte bir bütünlük arz eder. Somun yuvası montajında meydana gelen eksen kaçıklığı, tüm sistemin performansı, ömrü ve güvenilirliği üzerinde yıkıcı etkilere sahip olabilen, ancak genellikle göz ardı edilen veya hafife alınan kritik bir problemdir. Bu teknik makale ve saha rehberi, endüstriyel otomasyon sektöründeki uzmanlar ve teknisyenler için, vidalı mil somun yuvası montajındaki eksen kaçıklığının nedenlerini, etkilerini ve en önemlisi, bu kaçıklığı önleme ve giderme yöntemlerini detaylı bir şekilde ele alacaktır. Amacımız, montaj süreçlerinde en yüksek hassasiyeti sağlayarak sistemlerin optimum performansla çalışmasını temin etmektir.
Eksen kaçıklığı, vidalı milin dönüş ekseni ile somun yuvasının montaj ekseni arasında oluşan herhangi bir sapmayı ifade eder. Bu sapma, genellikle açısal kaçıklık (angular misalignment) ve paralel kaçıklık (parallel misalignment) olmak üzere iki ana kategoride incelenir. Açısal kaçıklık, mil ile yuvanın eksenlerinin birbirine göre bir açıyla durması durumudur; paralel kaçıklık ise eksenlerin birbirine paralel ancak farklı bir düzlemde yer almasıdır. Her iki durum da, vidalı mil bilyaları ve yuvarlanma yolları üzerinde dengesiz yük dağılımına, aşırı sürtünmeye, ısı oluşumuna ve nihayetinde erken aşınmaya yol açar. Bu durum, sistemin beklenen ömrünü önemli ölçüde kısaltırken, konumlandırma hassasiyetini düşürür, enerji tüketimini artırır ve beklenmedik arızalara neden olarak üretim kayıplarına yol açabilir. Dolayısıyla, somun yuvası montajında milimetrenin binde birleri seviyesindeki sapmaları bile ortadan kaldırmak, sistemin genel güvenilirliği ve verimliliği açısından hayati öneme sahiptir. Bu rehber, montajdan bakıma kadar uzanan süreçlerde, bu kritik hassasiyetin nasıl sağlanacağını adım adım açıklayacaktır.
Çalışma Prensibi ve Teknik Veriler
Vidalı mil sistemlerinin temel çalışma prensibi, bir motor tarafından tahrik edilen vidalı milin döner hareketini, üzerinde hareket eden bilyalı somunun doğrusal hareketine dönüştürmektir. Bu dönüşüm, somun ve mil arasındaki helisel kanallarda yuvarlanan bilyalar aracılığıyla gerçekleşir. Bilyaların sürtünmeyi minimize etmesi sayesinde yüksek verimlilik ve hassasiyet elde edilir. Bilyalı somun yuvası (ball nut housing), bilyalı somunun makine gövdesine veya hareketli platforma güvenli ve doğru bir şekilde monte edilmesini sağlayan ara yüz elemanıdır. Bu yuvanın görevi sadece somunu sabitlemek değil, aynı zamanda sistemin dinamik yüklerini makine yapısına aktarmak ve vidalı milin eksenel hizalamasını korumaktır. Somun yuvasının montaj yüzeyleri ve iç geometrisi, bilyalı somunun mil üzerindeki hareketini en az direnişle ve en yüksek doğrulukla yapabilmesi için kritik öneme sahiptir.
Eksen kaçıklığı, vidalı mil sistemlerinin çalışma prensibini doğrudan etkiler. Mildeki veya somun yuvasındaki en küçük bir kaçıklık bile, bilyaların yuvarlanma yolları üzerindeki yük dağılımını bozar. Normalde, bilyalar eşit ve dağıtılmış bir yük altında çalışırken, kaçıklık durumunda bazı bilyalar aşırı yüklenirken diğerleri yeterince yük taşıyamaz. Bu dengesiz yük dağılımı, aşırı yüke maruz kalan bölgelerde yüksek temas gerilimlerine ve erken yorulmaya neden olur. Sonuç olarak, bilyalar ve yuvarlanma yollarında çukurlaşma, soyulma ve aşınma gibi hasarlar meydana gelir. Artan sürtünme nedeniyle sistemin verimliliği düşer, daha fazla enerji tüketilir ve sıcaklık artışı gözlemlenir. Yüksek sıcaklıklar ise yağlayıcının viskozitesini düşürerek yağlama özelliğini azaltır ve termal genleşme farklılıklarına yol açarak kaçıklığı daha da kötüleştirebilir. Tüm bu faktörler, sistemin pozisyonlama hassasiyetini ve tekrarlanabilirliğini olumsuz etkiler, bu da otomasyon uygulamalarında kabul edilemez sonuçlar doğurur.
Teknik olarak, vidalı mil üreticileri belirli eksen kaçıklığı toleransları belirtirler. Bu toleranslar genellikle milimetre başına açısal sapma (örneğin, 0.005 mm/100 mm) veya açı birimi (örneğin, 3 arc-dakika) cinsinden ifade edilir. Bu değerler, sistemin ömrünü ve performansını garanti altına almak için kritik sınırlar olarak kabul edilir. Montaj sırasında bu toleransların dışına çıkılması, sistemin ömrünü %50’ye varan oranlarda kısaltabilir. Ayrıca, somun yuvasının montaj yüzeyinin düzlemselliği ve paralelliği de hayati önem taşır. Montaj yüzeyindeki milimetrenin yüzde birleri düzeyindeki düzlemsizlikler bile, somun yuvasının bükülmesine veya gerilmesine neden olarak eksen kaçıklığını tetikleyebilir. Bu nedenle, montaj öncesinde yüzeylerin hassas ölçüm aletleri ile kontrol edilmesi ve gerekirse işlenmesi gerekmektedir. Kullanılacak cıvataların tork değerleri, malzeme seçimi (genellikle çelik veya alüminyum alaşımları), termal genleşme katsayıları ve önerilen yağlama tipi gibi veriler, somun yuvasının doğru montajı ve uzun ömürlü çalışması için göz önünde bulundurulmalıdır. Hassas bir kurulum, sadece arızaları önlemekle kalmaz, aynı zamanda sistemin tasarım performansını tam olarak karşılamasını sağlar.
| Parametre | Değer/Açıklama |
|---|---|
| Maksimum Açısal Kaçıklık Toleransı | Genellikle 0.005 mm/100 mm veya 3-5 arc-dakika (Üretici datasheet değerine göre kontrol edilmelidir.) |
| Maksimum Paralel Kaçıklık Toleransı | Genellikle 0.01 mm/100 mm (Üretici datasheet değerine göre kontrol edilmelidir.) |
| Montaj Yüzeyi Düzlemsellik Toleransı | 0.005-0.01 mm/300 mm (Hassas uygulamalar için daha düşük toleranslar gerekebilir.) |
| Montaj Cıvata Tork Değeri | Cıvata çapına ve mukavemet sınıfına göre değişir. Üretici talimatlarına kesinlikle uyulmalıdır. (Ör: M6 için 10-12 Nm) |
| Gövde Malzemesi | Sertleştirilmiş Çelik Alaşım veya Yüksek Mukavemetli Alüminyum Alaşım |
| Çalışma Sıcaklığı Aralığı | -20°C ila +80°C (Özel uygulamalar için genişletilmiş aralıklar mevcuttur.) |
| Önerilen Yağlama Tipi | Lithium sabunlu gres veya ISO VG 32-68 sentetik yağ (Uygulama ve üreticiye göre değişir.) |
Sahada Dikkat Edilmesi Gerekenler
- Yüzey Hazırlığı ve Temizliği: Montaj yapılacak tüm yüzeyler, somun yuvasının kendisi ve vidalı mil, montaja başlamadan önce titizlikle temizlenmelidir. Yüzeylerdeki kir, toz, talaş, yağ kalıntıları veya pas gibi yabancı maddeler, yüzeyin düzgün oturmasını engelleyerek eksen kaçıklığına neden olabilir. Yüzeyler, özel endüstriyel temizleyiciler ve tüy bırakmayan bezler kullanılarak temizlenmeli ve kurumaya bırakılmalıdır. Ayrıca, montaj yüzeylerinin düzlemselliği ve paralelliği, hassas bir komparatör saati (dial indicator) veya lazer hizalama cihazı ile kontrol edilmelidir. Yüzeydeki en küçük bir eğrilik veya çıkıntı bile, somun yuvasının gerilmesine ve dolayısıyla kaçıklığa yol açabilir. Gerekirse, yüzeyler hassas işleme tabi tutulmalıdır.
- Doğru Montaj Sırası ve Cıvata Torklaması: Somun yuvasının montajı sırasında cıvataların doğru sırada ve doğru tork değerleriyle sıkılması hayati önem taşır. Genel kural olarak, tüm cıvatalar ilk başta sadece elle veya düşük torkla gevşekçe sıkılmalı, böylece somun yuvası doğal konumuna oturabilmelidir. Daha sonra, üretici tarafından belirtilen tork değerlerine uygun olarak, karşılıklı veya yıldız deseni şeklinde kademeli olarak sıkılmalıdır. Bu kademeli sıkma işlemi, somun yuvasının eşit şekilde oturmasını ve iç gerilmelerin oluşmasını engeller. Tork anahtarı kullanılarak her cıvatanın belirtilen tork değerine ulaşıldığından emin olunmalıdır. Aşırı sıkma, cıvatalara ve yuva malzemesine zarar verebilirken, yetersiz sıkma titreşim ve gevşemeye yol açar.
- Şaftın ve Somunun Hassas Hizalanması: Vidalı milin yataklama blokları ile bilyalı somun yuvası arasındaki eksenel hizalama, sistemin ömrü ve performansı için kilit noktadır. Bu hizalama için lazer hizalama sistemleri veya hassas komparatör saatleri gibi özel aletler kullanılmalıdır. Öncelikle vidalı milin yatakları doğru bir şekilde hizalanmalı ve sabitlenmelidir. Ardından, bilyalı somunun yuvasına monte edildiği ve mil üzerinde serbestçe hareket ettiği bir noktada, mil ekseni ile somun yuvası ekseninin tam olarak çakıştığından emin olunmalıdır. Hem açısal hem de paralel kaçıklıklar dikkatlice ölçülerek üreticinin toleransları içinde kalındığından emin olunmalıdır. Gerekirse, shim plakaları veya ayarlanabilir montaj tabanları kullanılarak ince ayar yapılmalıdır.
- Ön Gerilme (Preload) Ayarı ve Kontrolü: Bazı vidalı mil sistemlerinde, boşluğu (backlash) ortadan kaldırmak ve rijitliği artırmak için bilyalı somuna belirli bir ön gerilme uygulanır. Bu ön gerilme ayarı, üreticinin talimatlarına göre dikkatlice yapılmalıdır. Yanlış ön gerilme ayarı, aşırı sürtünmeye, ısı oluşumuna ve erken aşınmaya neden olabilir. Montaj sırasında, somun yuvası ile ilgili herhangi bir bileşenin ön gerilme ayarını etkilememesine dikkat edilmelidir. Ayar yapıldıktan sonra, milin elle döndürülerek düzgün ve serbestçe hareket ettiğinden, herhangi bir sıkışma veya aşırı direnç olmadığından emin olunmalıdır.

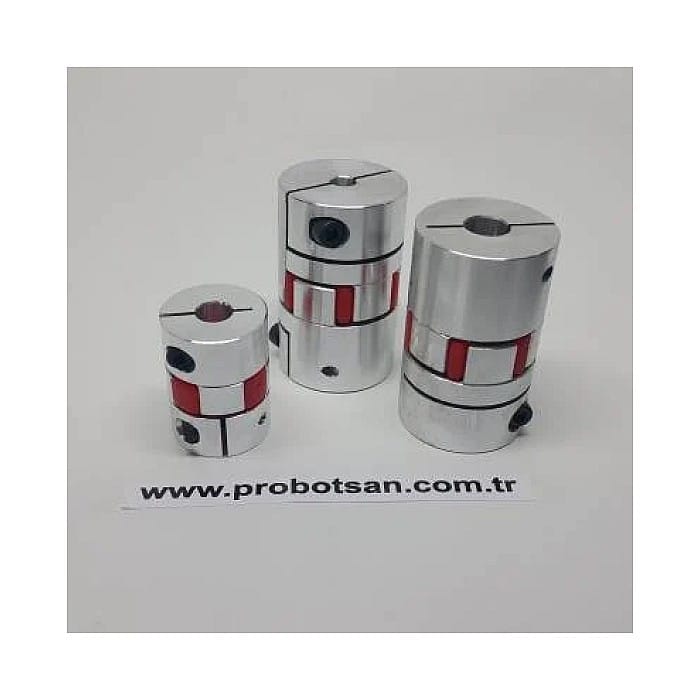

- Termal Genleşme Yönetimi: Endüstriyel otomasyon sistemleri genellikle farklı sıcaklık koşullarında çalışır ve çeşitli malzemelerden oluşur. Vidalı mil, somun yuvası ve makine gövdesi gibi bileşenlerin farklı termal genleşme katsayıları, çalışma sıcaklığı değişikliklerinde eksen kaçıklığına neden olabilir. Uzun vidalı miller için bir ucu sabit, diğer ucu serbest (floating) yataklama sistemleri veya esnek kaplinler kullanılarak termal genleşmenin neden olduğu gerilmeler absorbe edilmelidir. Somun yuvasının montajında da, malzemenin çalışma sıcaklığındaki genleşmesi dikkate alınarak uygun boşluklar veya esnek montaj yöntemleri tasarlanabilir.
- Titreşim Analizi ve Periyodik Kontrol: Montaj tamamlandıktan sonra, sistemin ilk çalıştırılması sırasında ve düzenli aralıklarla titreşim analizi yapılmalıdır. Aşırı titreşim veya anormal sesler, eksen kaçıklığı veya diğer montaj hatalarının bir göstergesi olabilir. Gerekirse, sistem durdurularak hizalama yeniden kontrol edilmeli ve düzeltilmelidir. Ayrıca, vidalı mil sistemlerinin performansını ve hizalamasını etkileyebilecek cıvata gevşemesi, yatak aşınması veya makine gövdesi deformasyonu gibi durumlar için periyodik görsel denetimler ve ölçümler yapılmalıdır. Erken teşhis, büyük arızaların önüne geçebilir.
Sık Karşılaşılan Sorunlar ve Çözümleri
Vidalı mil somun yuvası montajında eksen kaçıklığına bağlı olarak sahada karşılaşılan birçok problem vardır. Bu sorunları tanımak ve doğru çözüm stratejilerini uygulamak, sistemin verimliliği ve ömrü açısından kritik öneme sahiptir.
Sorun 1: Sistemin Aşırı Isınması ve Artan Enerji Tüketimi
Neden: En yaygın belirtilerden biridir. Eksen kaçıklığı, bilyalar ve yuvarlanma yolları arasında aşırı sürtünmeye neden olur. Bu sürtünme, kinetik enerjinin ısıya dönüşmesine ve sistemin normal çalışma sıcaklığının üzerine çıkmasına yol açar. Ayrıca, sürtünme kuvvetini yenmek için motorun daha fazla güç harcaması gerekir, bu da enerji tüketimini artırır.
Çözüm: İlk olarak, lazer hizalama cihazları veya hassas komparatör saatleri kullanarak vidalı mil ile somun yuvası arasındaki açısal ve paralel kaçıklıkları kontrol edin. Üreticinin toleransları dahilinde olduğundan emin olun. Gerekirse, somun yuvasının montaj cıvatalarını gevşeterek veya shim plakaları kullanarak hizalamayı düzeltin. Ayrıca, kullanılan yağlayıcının doğru tipte ve yeterli miktarda olduğundan emin olun. Aşırı ön gerilme de ısınmaya neden olabileceğinden, ön gerilme ayarlarını kontrol edin ve üretici spesifikasyonlarına göre ayarlayın.
Sorun 2: Erken Aşınma ve Vidalı Mil Sisteminin Ömrünün Kısalması
Neden: Kaçıklık, bilyalar üzerinde dengesiz yük dağılımına neden olarak belirli bölgelerde yüksek temas gerilimleri oluşturur. Bu durum, bilyaların ve yuvarlanma yollarının yüzeylerinde erken yorulma, çukurlaşma (pitting) ve soyulma (spalling) gibi hasarlara yol açar. Sonuç olarak, vidalı mil sisteminin beklenen ömrü önemli ölçüde kısalır.
Çözüm: Bu durum genellikle uzun süreli kaçıklık sonucu ortaya çıkar. Hasar görmüş bileşenlerin (bilyalı somun, vidalı mil) değiştirilmesi gerekebilir. Bileşenler değiştirildikten sonra, montaj yüzeylerinin düzgünlüğü, somun yuvasının hizalaması ve cıvata torklaması gibi tüm montaj adımları en yüksek hassasiyetle ve üretici talimatlarına göre yeniden yapılmalıdır. Düzenli bakım ve hizalama kontrolleri, erken aşınmayı önlemenin anahtarıdır.
Sorun 3: Pozisyonlama Hassasiyeti Kaybı ve Tekrarlanabilirlik Sorunları
Neden: Eksen kaçıklığı, vidalı milin veya somun yuvasının esnekliğine bağlı olarak sistemde ek bir “esneme” veya “bükülme” yaratabilir. Bu durum, özellikle yük altında çalışırken, bilyalı somunun beklenen konumdan sapmasına ve pozisyonlama hassasiyetinin kaybolmasına neden olur. Ayrıca, artan sürtünme ve aşınma, sistemin boşluğunu (backlash) artırarak tekrarlanabilirliği olumsuz etkiler.
Çözüm: Hassasiyet kaybının temel nedeni genellikle kaçıklıktır. Sistemin durdurulması ve kapsamlı bir hizalama kontrolü yapılması gerekmektedir. Eğer kaçıklık giderilemiyorsa veya önemli ölçüde aşınma varsa, bilyalı somun ve/veya vidalı milin değiştirilmesi zorunlu olabilir. Daha rijit bir somun yuvası seçimi veya kaçıklık toleransını artırabilecek esnek kaplinlerin kullanımı da göz önünde bulundurulabilir. Ayrıca, sistemin periyodik kalibrasyonu ve geri besleme sistemlerinin (enkoderler) doğruluğunun kontrolü de önemlidir.
Sorun 4: Anormal Gürültü ve Titreşim
Neden: Eksen kaçıklığı, bilyalar üzerindeki dengesiz yük dağılımı nedeniyle düzensiz sürtünme ve darbelere yol açar. Bu durum, sistemin çalışması sırasında anormal sesler (tıkırtı, sürtünme sesi) ve titreşimler üretmesine neden olur. Titreşimler, diğer makine bileşenlerine de yayılarak onların ömrünü kısaltabilir.
Çözüm: Titreşim analizörleri kullanarak gürültü ve titreşimin kaynağını belirleyin. Genellikle bu, bir hizalama sorununa işaret eder. Yukarıda belirtilen hizalama kontrol prosedürlerini uygulayarak kaçıklığı giderin. Montaj cıvatalarının doğru tork değerleriyle sıkıldığından ve gevşek olmadığından emin olun. Gerekirse, titreşimi sönümleyici montaj elemanları veya daha rijit bir yapısal takviye kullanılabilir. Yatakların durumunu da kontrol etmek, olası bir yatak arızasını elemek için önemlidir.
Sorun 5: Montaj Cıvatalarının Gevşemesi
Neden: Eksen kaçıklığı nedeniyle oluşan sürekli gerilimler ve titreşimler, somun yuvasını sabitleyen cıvataların zamanla gevşemesine neden olabilir. Yetersiz torklama veya yanlış cıvata seçimi de bu sorunu tetikleyebilir.
Çözüm: Cıvataların gevşemesini önlemek için doğru tork değerleriyle sıkıldığından emin olun ve periyodik olarak kontrol edin. Gevşemeyi önleyici kilit somunlar, yaylı rondelalar veya kimyasal cıvata sabitleyiciler (örneğin, Loctite) kullanılabilir. Ayrıca, sistemdeki eksen kaçıklığını gidererek titreşim ve gerilimleri azaltmak, cıvataların gevşeme riskini minimize edecektir.
Uzman Tavsiyesi
Vidalı mil somun yuvası montajında eksen kaçıklığı, endüstriyel otomasyon sistemlerinin performansı, güvenilirliği ve ömrü üzerinde doğrudan ve genellikle yıkıcı etkilere sahip kritik bir faktördür. Bu detaylı saha rehberi boyunca ele aldığımız gibi, doğru montaj prosedürlerinin uygulanması, hassas ölçüm ve hizalama tekniklerinin kullanılması, ve üretici spesifikasyonlarına titizlikle uyulması, bu tür sorunların önüne geçmek için hayati öneme sahiptir. Bir otomasyon uzmanı olarak, sahadaki tecrübelerime dayanarak şunu net bir şekilde ifade edebilirim: “Önleyici bakım ve doğru montaj, reaktif müdahaleden her zaman daha maliyet etkin ve daha verimli bir yaklaşımdır.” Başlangıçta yapılan küçük bir ihmal veya acelecilik, uzun vadede çok daha büyük arızalara, üretim duruşlarına ve yüksek onarım maliyetlerine yol açabilir.
Bu nedenle, her vidalı mil sistemi montajında, yüzey hazırlığından cıvata torklamasına, şaft hizalamasından ön gerilme ayarlarına kadar her adımı büyük bir özenle ve uzmanlıkla gerçekleştirmek gereklidir. Gelişmiş lazer hizalama cihazları, hassas komparatör saatleri ve kalibre edilmiş tork anahtarları gibi doğru araçların kullanımı, bu süreçte elde edilen doğruluğu garanti altına alır. Personelin düzenli olarak eğitimi, bu tekniklerin doğru bir şekilde uygulanmasını sağlamak için vazgeçilmezdir. Ayrıca, montaj sonrası ilk çalıştırma sırasında ve periyodik bakım kontrollerinde titreşim analizi, termal görüntüleme ve görsel denetimler gibi teşhis yöntemlerini kullanarak sistemin sağlık durumunu sürekli olarak izlemek, olası sorunları erken evrede tespit etmemizi ve henüz büyük bir arızaya dönüşmeden çözüm üretmemizi sağlar.
Unutulmamalıdır ki, bir vidalı mil sistemi sadece tek bir bileşen değil, birbiriyle uyumlu çalışması gereken bir dizi hassas parçanın birleşimidir. Somun yuvasındaki eksen kaçıklığının giderilmesi, bu bütünlüğün korunmasında kritik bir adımdır. Endüstriyel otomasyonun geleceği, sistemlerin güvenilirliği ve verimliliği üzerine inşa edilmektedir. Bu bağlamda, vidalı mil somun yuvası montajında eksen kaçıklığı giderme konusundaki uzmanlığımızı artırmak ve en iyi uygulamaları benimsemek, sadece makinelerimizin ömrünü uzatmakla kalmayacak, aynı zamanda üretim süreçlerimizin kesintisizliğini ve rekabet gücümüzü de artıracaktır. Bu rehberin, sahadaki değerli meslektaşlarımıza yol gösterici olmasını ve endüstriyel otomasyon uygulamalarında mükemmelliğe ulaşma yolculuğunda önemli bir katkı sağlamasını umuyorum.
