Giriş ve Teknik Analizi

Endüstriyel otomasyonun kalbinde yer alan CNC router sistemleri, günümüzde üretim süreçlerinin vazgeçilmez bir parçası haline gelmiştir. Bu makinelerin verimliliği, hassasiyeti ve nihai ürün kalitesi, doğru ekipman seçimine doğrudan bağlıdır. CNC router’lar için kritik öneme sahip bileşenlerden biri de iş parçasını sabitlemek amacıyla kullanılan vakum pompası sistemleridir. İş parçasının güvenli ve stabil bir şekilde tutulması, kesim kalitesini artırırken, takım ömrünü uzatır ve olası iş kazalarını minimize eder. Bu detaylı rehber, endüstriyel otomasyon sektöründeki profesyoneller, mühendisler ve teknik uzmanlar için CNC router uygulamalarında en uygun vakum pompasını seçme konusunda kapsamlı bir yol haritası sunmayı amaçlamaktadır. Seçim süreci, sadece başlangıç maliyetini değil, aynı zamanda işletme maliyetlerini, bakım gereksinimlerini, enerji verimliliğini ve çevresel etkiyi de dikkate almayı gerektiren karmaşık bir mühendislik kararıdır. Yanlış vakum pompası seçimi, üretimde aksaklıklara, kalitesiz ürünlere ve beklenmedik maliyetlere yol açabilirken, doğru seçim uzun vadede verimlilik artışı ve rekabet avantajı sağlayacaktır. Bu rehberde, farklı vakum pompası tipleri, teknik özellikleri, uygulama senaryoları ve sahada dikkat edilmesi gereken kritik noktalar derinlemesine incelenecektir.

Çalışma Prensibi ve Teknik Veriler

CNC router’larda iş parçası sabitleme, genellikle bir vakum tablası aracılığıyla gerçekleşir. Bu tabla, iş parçası ile tabla yüzeyi arasında bir negatif basınç (vakum) oluşturarak atmosfer basıncının iş parçasını aşağı doğru itmesini sağlar. Bu sistemin kalbi ise vakum pompasıdır. CNC uygulamaları için çeşitli vakum pompası tipleri mevcuttur ve her birinin kendine özgü avantajları, dezavantajları ve ideal kullanım alanları bulunmaktadır.

Kuru Paletli Vakum Pompaları (Dry Rotary Vane Pumps)

Bu tip pompalar, yağlama gerektirmeyen özel karbon paletler kullanır. Çalışma prensibi, dönen bir rotor üzerindeki paletlerin, pompa gövdesinin iç duvarıyla temas ederek hava hacmini sıkıştırması ve tahliye etmesine dayanır.

Avantajları: Bakım kolaylığı, yağsız çalışma (ürün kontaminasyonu riski yok), düşük ilk yatırım maliyeti, kompakt tasarım.

Dezavantajları: Palet ömrü, yüksek vakum seviyelerinde aşırı ısınma eğilimi, yağlı pompalara göre daha düşük nihai vakum seviyeleri, tozlu ortamlara karşı hassasiyet.

Uygulama Alanları: Genellikle MDF, ahşap levhalar, plastik gibi gözenekli olmayan veya az gözenekli malzemelerin işlenmesinde, orta ölçekli CNC router’larda tercih edilir.

Yağlı Döner Paletli Vakum Pompaları (Oil-Lubricated Rotary Vane Pumps)

Bu pompalar, paletlerin ve diğer hareketli parçaların yağ ile yağlandığı ve sızdırmazlığın sağlandığı sistemlerdir. Yağ, aynı zamanda pompanın soğutulmasına da yardımcı olur.

Avantajları: Yüksek nihai vakum seviyeleri, daha uzun palet ömrü, daha sessiz çalışma, sürekli ve ağır hizmet uygulamaları için uygunluk.

Dezavantajları: Yağ değişimi ve filtresi gibi düzenli bakım gereksinimleri, yağ buharı emisyonu (çevre ve ürün kontaminasyonu riski), daha yüksek işletme maliyetleri.

Uygulama Alanları: Özellikle yüksek vakum seviyesi ve sürekli çalışma gerektiren uygulamalar, daha yoğun malzemelerin (alüminyum, bazı kompozitler) işlenmesi, büyük ölçekli endüstriyel CNC makineleri.

Pençe Tipi Vakum Pompaları (Claw Pumps)

Kuru çalışan, temassız bir çalışma prensibine sahip pompalardır. İki adet ters yönde dönen pençe şeklindeki rotor, havayı sıkıştırarak vakum oluşturur.

Avantajları: Tamamen kuru çalışma, düşük bakım gereksinimi (yağ değişimi yok, palet değişimi yok), uzun ömür, yüksek enerji verimliliği, toz ve partiküllere karşı daha dirençli.

Dezavantajları: Yüksek ilk yatırım maliyeti, kuru paletli pompalara göre daha yüksek gürültü seviyesi.

Uygulama Alanları: Ağır hizmet tipi, sürekli çalışma gerektiren, özellikle tozlu ve kirli ortamlardaki CNC router uygulamaları, yüksek enerji verimliliği arayan tesisler.

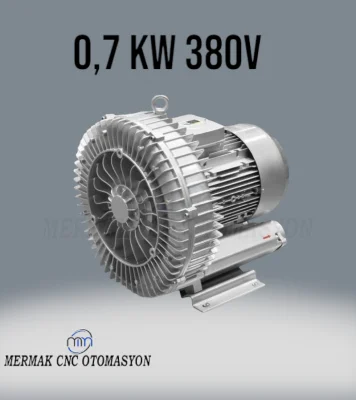

Yan Kanal Fanları/Blowerlar (Side Channel Blowers)

Bu cihazlar aslında bir pompa değil, bir fan prensibiyle çalışır ve daha çok düşük vakum (yüksek akış) uygulamaları için tasarlanmıştır. Hava, dönen bir çark tarafından yan kanallar boyunca hızlandırılarak basınç farkı oluşturulur.

Avantajları: Çok yüksek emme kapasitesi (hava akışı), tamamen kuru ve temassız çalışma, çok düşük bakım gereksinimi, uzun ömür, düşük gürültü seviyesi, uygun maliyet.

Dezavantajları: Çok düşük nihai vakum seviyesi (genellikle -200 mbar’dan daha az), gözenekli veya sızdırma potansiyeli yüksek malzemelerde yetersiz tutma gücü.

Uygulama Alanları: Özellikle MDF gibi yüksek gözenekliliğe sahip malzemelerin işlenmesinde, geniş vakum tablalarında, hızlı malzeme yerleştirme ve kaldırma gereken uygulamalarda, “nesting” (iç içe yerleştirme) operasyonlarında tercih edilebilir.

Sıvı Halkalı Vakum Pompaları (Liquid Ring Pumps)

Bu pompalar, bir çarkın dönmesiyle bir sıvı (genellikle su) halkası oluşturarak havayı sıkıştırır. Sıvı, pompanın soğutulmasına ve sızdırmazlığın sağlanmasına yardımcı olur.

Avantajları: Çok kirli ve nemli gazların tahliyesinde üstün performans, düşük bakım gereksinimi, uzun ömür.

Dezavantajları: Sürekli sıvı beslemesi ve tahliyesi gereksinimi (çevre ve maliyet), daha büyük boyutlar ve daha karmaşık kurulum, yüksek enerji tüketimi.

Uygulama Alanları: CNC router uygulamalarında nadiren kullanılır, ancak özellikle ıslak veya çok kirli ortamların olduğu niş uygulamalarda düşünülebilir.

Seçim Kriterleri

Sahada Dikkat Edilmesi Gerekenler

• Vakum Tablası Tasarımı ve Malzemesi: Vakum pompasının performansı, vakum tablasının tasarımı ve sızdırmazlık kalitesiyle doğrudan ilişkilidir. Tablanın düzgün, sızdırmaz ve yeterli sayıda emme kanalına sahip olması gerekmektedir. Özellikle eski veya yıpranmış tablalar, kaçaklara yol açarak pompa verimliliğini düşürebilir. Sızdırmazlık contaları düzenli olarak kontrol edilmeli ve değiştirilmelidir.
• Hortum ve Bağlantı Elemanları: Vakum pompasından vakum tablasına giden hortumun çapı, uzunluğu ve iç yüzey kalitesi, vakum kaybını doğrudan etkiler. Uzun ve dar hortumlar, sürtünme nedeniyle vakum seviyesini düşürür. Ayrıca, hortum bağlantılarında ve ek yerlerinde hava kaçakları olmaması için kaliteli kelepçeler ve sızdırmazlık elemanları kullanılmalıdır. Esnek fakat dayanıklı, vakum çökmesine karşı dirençli hortumlar tercih edilmelidir.
• Filtrasyon ve Ön Ayırma: CNC router işlemleri sırasında yoğun miktarda talaş, toz ve partikül oluşur. Bu partiküllerin vakum pompasına ulaşması, paletlerin aşınmasına, yağın kirlenmesine ve pompanın arızalanmasına neden olur. Bu nedenle, pompa girişine uygun bir ön filtreleme sistemi (siklon ayırıcı, kaba filtre) ve ardından daha hassas bir ince filtre entegre edilmesi zorunludur. Filtrelerin düzenli olarak temizlenmesi veya değiştirilmesi, pompa ömrünü uzatır ve performansını korur.
• Otomatik Kontrol Sistemleri: Modern CNC router sistemleri, vakum pompasının enerji verimliliğini artırmak ve çalışma ömrünü uzatmak için akıllı kontrol sistemleriyle donatılabilir. Vakum sensörleri ile entegre çalışan bu sistemler, gerekli vakum seviyesine ulaşıldığında pompanın devrini düşürebilir veya durdurabilir, böylece gereksiz enerji tüketimini önler. Ayrıca, otomatik başlatma/durdurma fonksiyonları, operatörün iş yükünü azaltır.
• Yedek Parça ve Servis Desteği: Vakum pompası, üretim hattının kritik bir bileşenidir. Olası arızalarda hızlı müdahale ve yedek parça temini, üretim kesintilerini minimize eder. Bu nedenle, pompa tedarikçisinin güçlü bir satış sonrası destek ve yedek parça ağına sahip olması büyük önem taşır. Uzun vadeli bir yatırım olarak düşünüldüğünde, güvenilir bir servis sağlayıcısı ile çalışmak maliyet etkinliğini artırır.
• Çevresel Koşullar: Pompanın yerleştirileceği ortamın sıcaklığı, nem oranı ve tozluluk seviyesi, pompanın performansını ve ömrünü etkiler. Aşırı sıcak veya nemli ortamlar, pompanın soğutma sistemini zorlayabilir veya korozyona yol açabilir. Tozlu ortamlar ise filtreleme sisteminin daha sık bakım gerektirmesine neden olur. Pompanın teknik özelliklerinin, çalışma ortamının koşullarına uygun olduğundan emin olunmalıdır.
• Enerji Verimliliği: İşletme maliyetlerinin önemli bir kısmını elektrik tüketimi oluşturur. Özellikle büyük ölçekli ve sürekli çalışan CNC router’lar için enerji verimli vakum pompaları seçmek, uzun vadede ciddi tasarruflar sağlar. Değişken frekanslı sürücüler (VFD) ile kontrol edilen pompalar, ihtiyaca göre güç tüketimini ayarlayarak enerji verimliliğini artırabilir.

Sık Karşılaşılan Sorunlar ve Çözümleri

CNC router uygulamalarında vakum pompalarıyla ilgili karşılaşılan bazı yaygın sorunlar ve bunların potansiyel çözümleri şunlardır:

• Yetersiz Tutma Gücü: İş parçasının yeterince sıkı tutulamaması veya işlem sırasında kayması, en sık karşılaşılan sorunlardan biridir.
  • Nedenleri: Vakum tablasında veya bağlantı hortumlarında kaçaklar, tıkanmış filtreler, pompanın yetersiz emme kapasitesi veya maksimum vakum seviyesi, işlenen malzemenin aşırı gözenekli olması, yetersiz vakum tablası tasarımı.
  • Çözümleri: Tüm sistemdeki kaçakları kontrol edin ve giderin (sızdırmazlık testleri yapın). Filtreleri temizleyin veya değiştirin. Pompanın teknik özelliklerinin uygulama gereksinimlerini karşıladığından emin olun; gerekirse daha yüksek kapasiteli bir pompa düşünün. Gözenekli malzemeler için yan kanal fanı gibi yüksek debili pompaları veya ek sızdırmazlık yöntemlerini (örneğin, kauçuk contalar veya özel vakum yatakları) değerlendirin.
• Aşırı Gürültü ve Titreşim: Pompanın normalden daha gürültülü çalışması veya aşırı titreşim üretmesi, mekanik bir soruna işaret edebilir.
  • Nedenleri: Aşınmış paletler (kuru ve yağlı pompalarda), arızalı rulmanlar, gevşek montaj cıvataları, tıkanmış hava giriş veya çıkışları, yanlış yağ seviyesi (yağlı pompalarda).
  • Çözümleri: Pompanın paletlerini kontrol edin ve aşınmışsa değiştirin. Rulmanları kontrol edin ve gerekiyorsa değiştirin. Pompanın düzgün ve sağlam bir zemine monte edildiğinden emin olun. Hava giriş ve çıkışlarını temizleyin. Yağlı pompalarda yağ seviyesini kontrol edin ve doğru tipte yağ kullanıldığından emin olun.
• Aşırı Isınma: Pompanın normal çalışma sıcaklığının üzerine çıkması, performansı düşürür ve ömrünü kısaltır.
  • Nedenleri: Tıkanmış filtreler veya hava kanalları (yetersiz hava akışı), soğutma sisteminin arızalanması (fan motoru, radyatör), pompanın aşırı yük altında çalışması, yüksek ortam sıcaklığı, yağlı pompalarda yanlış yağ kullanımı veya düşük yağ seviyesi.
  • Çözümleri: Filtreleri ve hava kanallarını temizleyin. Soğutma fanını ve radyatörü kontrol edin. Pompanın kapasitesinin uygulamanıza uygun olduğundan ve sürekli olarak maksimum kapasitede çalışmak zorunda kalmadığından emin olun. Ortam sıcaklığını düşürmek için havalandırma sağlayın. Yağlı pompalarda yağ seviyesini ve tipini kontrol edin.
• Yağ Tüketimi (Yağlı Pompalar İçin): Yağlı paletli pompalarda aşırı yağ tüketimi veya yağ buharı emisyonu görülebilir.
  • Nedenleri: Aşınmış paletler, sızdıran keçeler, yanlış yağ tipi veya seviyesi, arızalı yağ buharı filtresi.
  • Çözümleri: Paletleri ve keçeleri kontrol edin ve aşınmışsa değiştirin. Üretici tarafından önerilen doğru tipte ve seviyede yağ kullanın. Yağ buharı filtresini kontrol edin ve gerekiyorsa değiştirin.
• Kısa Ömür ve Sık Arıza: Pompanın beklenen ömründen önce arızalanması veya sık sık sorun çıkarması.
  • Nedenleri: Yetersiz veya yanlış bakım, ağır hizmet şartlarına uygun olmayan pompa seçimi, etkisiz filtrasyon, yanlış montaj veya kullanım.
  • Çözümleri: Üreticinin önerdiği bakım programına titizlikle uyun. Uygulamanızın gerektirdiği dayanıklılık ve performans seviyesine sahip bir pompa seçtiğinizden emin olun. Etkili bir filtreleme sistemi kurun ve düzenli bakımını yapın. Pompanın doğru şekilde monte edildiğinden ve kullanma kılavuzuna uygun işletildiğinden emin olun.

Uzman Tavsiyesi

CNC router sistemleri için doğru vakum pompası seçimi, yalnızca bir donanım alımından çok daha fazlasıdır; bu, üretim verimliliğini, ürün kalitesini ve işletme maliyetlerini doğrudan etkileyen stratejik bir mühendislik kararıdır. Endüstriyel otomasyon sektöründeki uzun yıllara dayanan tecrübemizle, bu sürecin her aşamasında dikkatli bir analiz ve özenli bir değerlendirme yapılması gerektiğini vurgulamak isterim. Pompaların çalışma prensipleri, teknik parametreleri ve farklı tiplerin avantaj/dezavantajları hakkında detaylı bilgi sahibi olmak, doğru kararı vermenin ilk adımıdır. Ancak saha koşulları, işlenen malzeme çeşitliliği, üretim hacmi ve hatta operatör alışkanlıkları gibi faktörler de en az teknik veriler kadar önemlidir. Bu nedenle, sadece katalog değerlerine bakarak değil, gerçek dünya senaryolarını göz önünde bulundurarak bir seçim yapılmalıdır. Unutulmamalıdır ki, en ucuz pompa her zaman en ekonomik çözüm değildir; bazen daha yüksek ilk yatırım maliyetine sahip, ancak enerji verimliliği yüksek, bakım gereksinimi düşük ve uzun ömürlü bir pençe tipi pompa, uzun vadede çok daha karlı olabilir. Özellikle enerji verimliliği ve bakım maliyetleri, toplam sahip olma maliyetini belirleyen kritik faktörlerdir. Sisteminize entegre edeceğiniz vakum pompasının, sadece bugünkü ihtiyaçlarınızı değil, gelecekteki olası büyüme ve değişiklikleri de karşılayabilecek esneklikte olması, sizi yeni bir yatırım maliyetinden kurtarabilir. Bu karmaşık süreçte, alanında uzman tedarikçilerle ve mühendislik firmalarıyla işbirliği yapmak, en doğru ve optimize edilmiş çözüme ulaşmanızı sağlayacaktır. Unutmayın, iyi seçilmiş bir vakum pompası, CNC router’ınızın performansını maksimize ederken, işletmenizin rekabet gücünü artıracak ve sürdürülebilir bir üretim ortamı yaratmanıza yardımcı olacaktır. Sektördeki yenilikleri takip etmek, özellikle sensör teknolojileri ve akıllı kontrol sistemlerinin entegrasyonuyla, vakum yönetiminde daha da ileri seviyelere ulaşmak mümkündür. Bu sayede, hem enerji tüketimi optimize edilebilir hem de proaktif bakım stratejileri ile olası arızalar önceden tespit edilerek üretim kesintileri minimuma indirilebilir.
