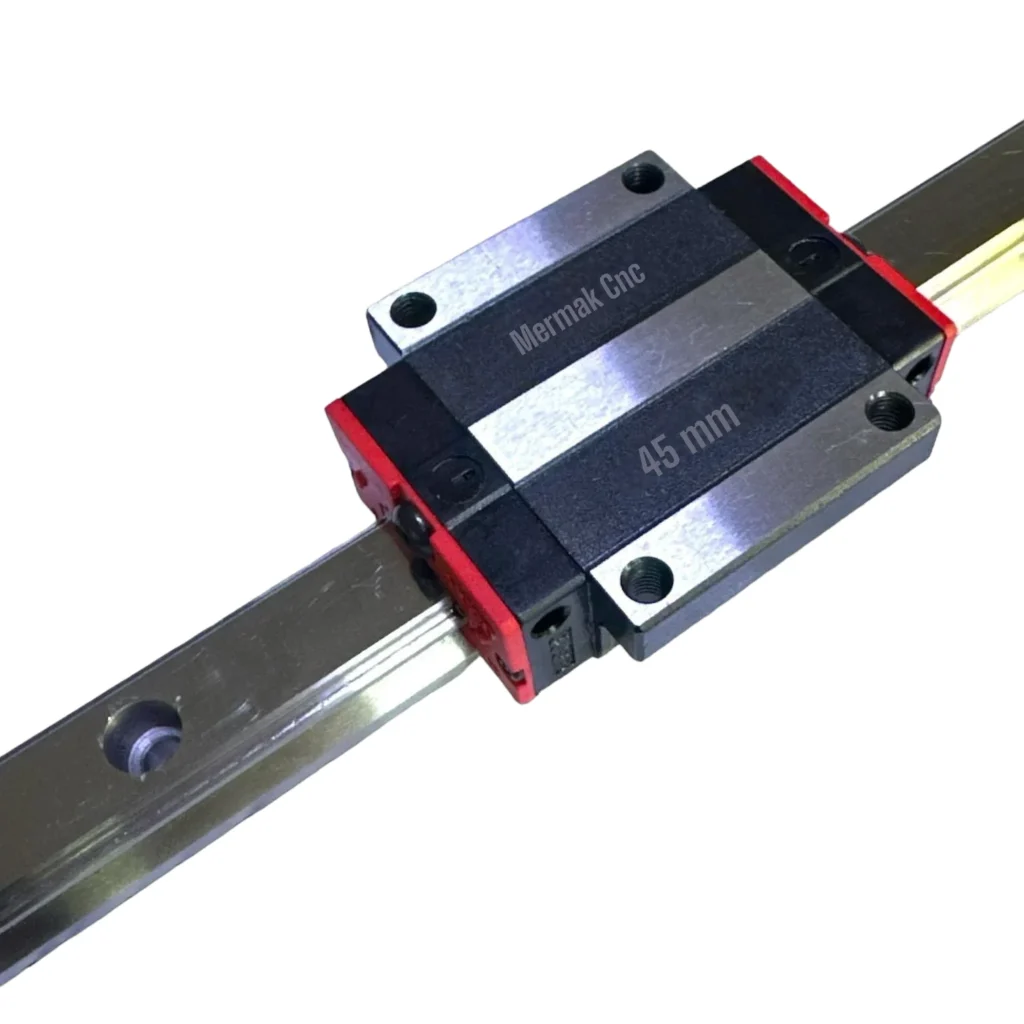

Lineer Kızak Seçiminde Yük Kapasitesi ve Hassasiyetin Önemi
📑 İçindekiler (Tıkla Aç)
body { font-family: ‘Arial’, sans-serif; line-height: 1.6; color: #333; margin: 0 auto; max-width: 900px; padding: 20px; }
h1, h2, h3, h4, h5 { color: #2c3e50; margin-top: 1.5em; margin-bottom: 0.5em; }
h2 { border-bottom: 2px solid #3498db; padding-bottom: 5px; }
h3 { color: #34495e; }
p { margin-bottom: 1em; text-align: justify; }
ul { list-style-type: disc; margin-left: 20px; margin-bottom: 1em; }
li { margin-bottom: 0.5em; text-align: justify; }
table { width: 100%; border-collapse: collapse; margin: 20px 0; }
th, td { border: 1px solid #ddd; padding: 10px; text-align: left; }
thead th { background-color: #f2f2f2; color: #333; }
strong { color: #000; }
Giriş ve Teknik Analizi
Endüstriyel otomasyon, günümüz üretim süreçlerinin omurgasını oluşturmakta ve bu omurganın kritik bileşenlerinden biri de şüphesiz ki lineer kızaklardır. Hareketin doğrusal ve kontrollü bir şekilde sağlanması gereken her uygulamada karşımıza çıkan lineer kızaklar, robotik sistemlerden CNC makinelerine, montaj hatlarından hassas ölçüm cihazlarına kadar geniş bir yelpazede hayati bir rol oynar. Ancak bir lineer kızak sisteminin başarısı, yalnızca seçilen bileşenin varlığına değil, aynı zamanda doğru mühendislik prensipleriyle seçilmesine bağlıdır. Bu bağlamda, yük kapasitesi ve hassasiyet, lineer kızak seçiminde üzerinde en çok durulması gereken iki temel parametredir. Yanlış bir seçim, sistem performansında düşüş, erken aşınma, arıza, üretim kalitesinde bozulma ve beklenmedik duruş süreleri gibi ciddi sonuçlara yol açabilir. Bu makale, endüstriyel otomasyon sektöründeki mühendisler, tasarımcılar ve bakım uzmanları için lineer kızak seçiminde yük kapasitesi ve hassasiyetin neden bu kadar kritik olduğunu, teknik detaylarıyla birlikte kapsamlı bir şekilde ele almayı amaçlamaktadır. Sistemin ömrünü, güvenilirliğini ve nihai ürün kalitesini doğrudan etkileyen bu parametrelerin doğru anlaşılması ve uygulanması, rekabetçi bir üretim ortamında başarıya ulaşmanın anahtarıdır.
Çalışma Prensibi ve Teknik Veriler
Lineer kızakların temel görevi, bir mekanik bileşenin belirli bir doğrultuda, sürtünmeyi minimize ederek ve kontrol edilebilir bir şekilde hareket etmesini sağlamaktır. Bu hareketin kalitesi ve sürdürülebilirliği, seçilen lineer kızağın taşıyabileceği yükler ve bu yükler altında koruyabileceği konumlandırma performansı ile doğrudan ilişkilidir.
Yük Kapasitesi: Bir lineer kızağın taşıyabileceği maksimum yük miktarını ifade eder. Bu, yalnızca dikey bir ağırlık değil, aynı zamanda moment yüklerini ve dinamik kuvvetleri de içerir.
- Statik Yük Kapasitesi (C₀): Kızak hareketsizken, kalıcı deformasyon olmaksızın taşıyabileceği maksimum yüktür. Bu değer, özellikle makinenin duruş anlarında veya yüksek şok yüklerine maruz kaldığı durumlarda kritik öneme sahiptir. Statik yük kapasitesinin aşılması, bilya veya makaraların yuvarlanma yollarında kalıcı ezilmelere yol açarak hassasiyet kaybına ve erken arızaya neden olur.
- Dinamik Yük Kapasitesi (C): Kızak hareket halindeyken, belirli bir ömür beklentisi (genellikle 100 km veya 50 milyon devir) boyunca taşıyabileceği sürekli yükü ifade eder. Dinamik yük kapasitesi, kızak ömrü hesaplamalarında temel alınır. Uygulanan ortalama dinamik yük ne kadar yüksek olursa, kızak ömrü o kadar kısalır.
- Moment Yükleri (M_x, M_y, M_z): Yükün kızak merkezinden uzaklaşmasıyla oluşan eğme, bükme ve burulma momentleridir. Bunlar genellikle “roll (yuvarlanma)”, “pitch (eğilme)” ve “yaw (sapma)” momentleri olarak adlandırılır. Bu momentler, kızak sisteminin rijitliğini zorlar ve tek bir eksende uygulanan yükten çok daha yıkıcı olabilir. Çoğu lineer kızak üreticisi, bu momentler için ayrı ayrı kapasite değerleri sunar. Tasarımda bu momentlerin doğru bir şekilde hesaplanarak, kızakların bu yüklere dayanıklı olduğundan emin olunması gerekir.
- Emniyet Faktörü: Hesaplanan toplam yükün, seçilen kızakların katalogda belirtilen kapasite değerlerine oranlanmasıyla elde edilen bir güvenlik katsayısıdır. Genellikle 1.5 ila 3 arasında bir değer tercih edilir. Uygulamanın kritikliği, şok yüklerinin varlığı ve istenen ömür beklentisi emniyet faktörünün belirlenmesinde etkilidir. Yüksek emniyet faktörü, daha uzun ömür ve daha yüksek güvenilirlik anlamına gelir, ancak maliyeti artırabilir.
Yük kapasitesi hesaplamaları, yalnızca statik ağırlığı değil, aynı zamanda ivmelenme ve yavaşlama sırasında oluşan atalet kuvvetlerini, dış etkenlerden kaynaklanan titreşim ve şok yüklerini de içermelidir. Karmaşık uygulamalarda, sonlu elemanlar analizi (FEA) gibi ileri mühendislik araçları kullanılarak yük dağılımları ve deformasyonlar daha hassas bir şekilde belirlenebilir.
Hassasiyet: Bir lineer kızağın, hedef konuma ne kadar doğru ve tekrarlanabilir bir şekilde ulaşabildiğini ve bu hareket sırasında ne kadar düzgün bir yol izleyebildiğini tanımlayan bir dizi parametredir.
- Konumlandırma Hassasiyeti (Positioning Accuracy): Bir sistemin, belirli bir hedef konuma ne kadar yakın bir noktaya hareket edebildiğinin ölçüsüdür. Genellikle bir konumlandırma ekseni boyunca ölçülen sapmaların maksimum değerini ifade eder. Bu, mutlak bir ölçü olup, kontrol sisteminin çözünürlüğü, geri besleme cihazının doğruluğu ve kızak sisteminin mekanik doğruluğu gibi faktörlerden etkilenir.
- Tekrarlanabilirlik (Repeatability): Aynı hedef konuma, aynı koşullar altında, art arda yapılan hareketlerde ne kadar yakın bir şekilde geri dönüldüğünün ölçüsüdür. Tekrarlanabilirlik, hassasiyetten farklı olarak, sapmanın mutlak değerinden ziyade, tekrarlanan sapmalar arasındaki tutarlılığı ifade eder. Yüksek tekrarlanabilirlik, robotik montaj ve hassas işleme gibi uygulamalarda kritik öneme sahiptir. Kızakların ön yüklemesi (preload), rijitliği ve sürtünme özellikleri tekrarlanabilirliği doğrudan etkiler.
- Doğrusallık (Straightness): Kızak hareket ederken, referans bir doğruya göre ne kadar sapma gösterdiğini ifade eder. Hem yatay (yaw) hem de dikey (pitch) düzlemlerdeki sapmaları içerir. Yüksek doğrusallık, özellikle uzun stroklu ve hassas işleme uygulamalarında yüzey kalitesi ve geometrik toleranslar için vazgeçilmezdir.
- Paralellik (Parallelism): Çift kızak kullanılan sistemlerde, iki kızak hattının birbirine ne kadar paralel olduğunu ifade eder. Yanlış paralellik, kızakların sıkışmasına, aşırı sürtünmeye, erken aşınmaya ve yüksek tahrik kuvvetlerine yol açar.
Hassasiyet, kızakların üretim toleransları, bilya veya makaraların çap farklılıkları, rayların işleme kalitesi, ön yükleme miktarı (preload), sistemin genel rijitliği ve termal genleşme gibi birçok faktörden etkilenir. Özellikle yüksek hassasiyet gerektiren uygulamalarda, kızakların montaj yüzeylerinin düzgünlüğü ve paralelliği, sistemin nihai hassasiyetini belirleyen en önemli unsurlardan biridir. Üreticiler genellikle farklı hassasiyet sınıflarında (örneğin, C, H, P, SP, UP gibi) ürünler sunar; bu sınıflar, farklı uygulama ihtiyaçlarına göre seçilir.
Yük kapasitesi ve hassasiyet arasındaki ilişki karmaşıktır. Genellikle daha yüksek yük kapasitesi sunan kızaklar, daha büyük bilya veya makaralar ve daha sağlam yapılar içerir, bu da bazen hassasiyetin optimize edilmesini zorlaştırabilir. Öte yandan, çok yüksek hassasiyetli kızaklar, daha sıkı toleranslar ve özel üretim süreçleri gerektirdiğinden, belirli bir boyutta daha düşük yük kapasiteleri sunabilir veya daha pahalı olabilir. Bu nedenle, her iki parametrenin de uygulamanın gereksinimlerine göre dengeli bir şekilde değerlendirilmesi, optimum çözümün bulunması için elzemdir.
| Parametre | Değer/Açıklama |
|---|---|
| Maks. Dinamik Yük Kapasitesi (C) | 25.000 N (100 km ömür beklentisi için) |
| Maks. Statik Yük Kapasitesi (C₀) | 48.000 N (Kalıcı deformasyon sınırı) |
| Konumlandırma Hassasiyeti Sınıfı | SP (Super Precision) – ±3 µm/300mm |
| Tekrarlanabilirlik | ±1 µm (Tek yönlü, 5 tekrar) |
| Maksimum Hız | 5 m/s (Blok tipi ve yağlama şartlarına bağlı) |
| Maksimum İvme | 30 m/s² (Anlık maksimum ivme değeri) |
| Çalışma Sıcaklığı Aralığı | -20°C ila +80°C (Standart gres ile) |
| Ömür Beklentisi (L₁₀) | 15.000 saat (Belirtilen yük ve hız koşullarında) |
Sahada Dikkat Edilmesi Gerekenler
- Çevre Koşulları ve Kirlilik Yönetimi: Endüstriyel ortamlar genellikle toz, nem, metal talaşı, kimyasallar ve değişen sıcaklıklar gibi zorlayıcı koşullara sahiptir. Bu faktörler, lineer kızakların performansını ve ömrünü doğrudan etkiler. Kirleticiler, kızakların yuvarlanma yollarına girerek aşınmayı hızlandırabilir ve hassasiyet kaybına yol açabilir. Bu nedenle, uygulamanın çevre koşullarına uygun sızdırmazlık elemanlarına (contalar, sıyırıcılar) sahip kızaklar seçilmeli ve gerekirse ek koruyucu körükler veya kapaklar kullanılmalıdır. Yüksek sıcaklık değişimleri, termal genleşmeye neden olarak hassasiyeti bozabilir; bu durum için düşük genleşme katsayılı malzemeler veya özel montaj teknikleri düşünülmelidir.
- Montaj Yüzeyi Hazırlığı ve Rijitlik: Lineer kızakların performansı, monte edildiği yüzeyin kalitesiyle doğrudan orantılıdır. Montaj yüzeyinin düzgünlüğü, paralelliği ve rijitliği, kızakların katalogda belirtilen hassasiyet değerlerini gösterebilmesi için kritik öneme sahiptir. Yetersiz düzgünlük veya paralellik, kızaklarda iç gerilimlere, sürtünme artışına ve erken aşınmaya neden olur. Ayrıca, kızakların monte edildiği makine yapısının genel rijitliği de göz ardı edilmemelidir. Eğer temel yapı yeterince rijit değilse, en hassas kızaklar bile yük altında esneyerek konumlandırma hatalarına yol açacaktır. Montaj sırasında tork kontrollü vidalama ve hassas hizalama teknikleri kullanılmalıdır.
- Yağlama ve Bakım Rutinleri: Doğru yağlama, lineer kızakların uzun ömürlü ve sorunsuz çalışmasının temelidir. Gres veya yağlama sistemi seçimi, çalışma koşullarına (sıcaklık, hız, yük, kirlilik) ve kızak tipine uygun olmalıdır. Yetersiz veya yanlış yağlama, sürtünmeyi artırarak aşınmayı hızlandırır, ısı oluşumuna ve gürültüye neden olur. Aşırı yağlama ise kirleticileri toplayarak contaları zorlayabilir. Üreticinin belirlediği yağlama periyotlarına ve yöntemlerine titizlikle uyulmalı, düzenli kontrol ve yeniden yağlama işlemleri aksatılmamalıdır. Bakım rutinleri ayrıca kızakların ve sızdırmazlık elemanlarının fiziksel durumunun kontrolünü de içermelidir.
- Sürücü Mekanizması Entegrasyonu ve Geri Boşluk (Backlash): Lineer kızaklar genellikle bir bilya vida, triger kayış veya lineer motor gibi bir sürücü mekanizması ile birlikte çalışır. Sürücü mekanizmasının hassasiyeti ve rijitliği, tüm sistemin nihai konumlandırma performansını etkiler. Özellikle bilya vidalarda ve dişli kayışlarda oluşabilen geri boşluk (backlash), konumlandırma hassasiyetini düşüren önemli bir faktördür. Geri boşluğu minimize etmek için ön yüklü bilya vidalar, gergin kayış sistemleri veya sıfır boşluklu kaplinler kullanılmalıdır. Tahrik sistemi ile kızaklar arasındaki hizalama da kritik öneme sahiptir; yanlış hizalama, hem kızaklara hem de tahrik elemanlarına gereksiz yük bindirir.
- Titreşim ve Rezonans Analizi: Endüstriyel otomasyon sistemlerinde titreşimler, hem iç (motor, dişli kutusu) hem de dış (çevresel makineler) kaynaklardan gelebilir. Bu titreşimler, lineer kızakların hassasiyetini bozabilir, ömrünü kısaltabilir ve sistemde istenmeyen gürültüye neden olabilir. Özellikle yüksek hızlı veya dinamik uygulamalarda, sistemin doğal frekanslarının belirlenmesi ve rezonans durumlarından kaçınılması önemlidir. Gerekirse titreşim sönümleyici elemanlar veya daha rijit kızak tasarımları kullanılmalıdır. Titreşim analizi, tasarım aşamasında yapılarak potansiyel sorunlar önceden tespit edilebilir.
Sık Karşılaşılan Sorunlar ve Çözümleri
Lineer kızak sistemlerinde karşılaşılan sorunlar genellikle yanlış seçim, hatalı montaj veya yetersiz bakımdan kaynaklanır. Bu sorunları tanımak ve doğru çözümleri uygulamak, sistemin ömrünü uzatır ve üretim verimliliğini artırır.
1. Erken Aşınma veya Arıza:
- Senaryo: Kızakların beklenen ömürden çok daha önce aşınması, hareketin zorlaşması veya tamamen kilitlenmesi. Yüzeylerde pürüzlenme, bilya veya makaralarda ezilme izleri.
- Nedenleri:
- Yetersiz yük kapasitesi: Uygulanan statik veya dinamik yüklerin, kızakların kapasitesini aşması. Özellikle anlık şok yükleri veya moment yükleri göz ardı edilmiş olabilir.
- Yetersiz veya yanlış yağlama: Sürtünme artışı, aşırı ısı ve metal yorgunluğuna yol açar.
- Kirlilik: Talaş, toz, sıvıların sızdırmazlık elemanlarını geçerek yuvarlanma yollarına ulaşması.
- Yanlış montaj: Montaj yüzeyindeki düzgünsüzlükler veya paralellik hataları nedeniyle kızaklarda iç gerilim oluşması.
- Çözümleri:
- Yük kapasitesi hesaplamalarını yeniden gözden geçirin, emniyet faktörünü artırın veya daha yüksek kapasiteli kızaklar seçin.
- Yağlama periyotlarını ve yağlayıcı tipini kontrol edin, üretici tavsiyelerine uyun. Otomatik yağlama sistemleri düşünün.
- Sızdırmazlık elemanlarını kontrol edin, gerekirse daha iyi koruma sağlayan kızaklar veya ek koruyucu körükler kullanın.
- Montaj yüzeyinin düzgünlüğünü ve paralelliğini lazer ile kontrol edin, gerekli düzeltmeleri yapın. Montaj vidalarının tork değerlerine dikkat edin.
2. Hassasiyet Kaybı veya Tekrarlanabilirlik Sorunları:
- Senaryo: Sistem istenen konuma tam olarak ulaşamıyor, tekrarlanan hareketlerde sapmalar oluşuyor veya işlenen parçalarda boyut/geometri hataları görülüyor.
- Nedenleri:
- Montaj yüzeyi deformasyonu: Makine yapısının esnemesi veya montaj yüzeyinin zamanla bozulması.
- Termal genleşme: Çalışma sırasında sıcaklık değişimlerinin kızak veya makine yapısında boyutsal değişikliklere neden olması.
- Aşınma: Kızak elemanlarındaki (bilya, ray) mikro aşınmaların boşluk oluşturması.
- Yetersiz ön yükleme (preload): Kızaklarda yeterli rijitliğin sağlanamaması.
- Sürücü mekanizmasındaki boşluk: Bilya vida veya kayış sistemindeki geri boşluk.
- Çözümleri:
- Makine yapısının rijitliğini artırın, montaj yüzeylerini tekrar kontrol edin ve gerekirse işleyin.
- Termal yönetim stratejileri uygulayın (soğutma, ısı yalıtımı) veya termal genleşmeye daha az duyarlı malzemeler kullanın.
- Aşınma belirtileri varsa kızakları değiştirin. Bakım rutinlerini iyileştirerek aşınmayı geciktirin.
- Daha yüksek ön yüklemeye sahip kızaklar seçin veya mevcut kızakların ön yüklemesini kontrol edin/ayarlayın.
- Sürücü mekanizmasındaki boşlukları giderin (ön yüklü bilya vidalar, gergi ayarı).
3. Gürültü ve Titreşim:
- Senaryo: Kızak hareket ederken alışılmadık sesler (gıcırtı, tıkırtı) duyulması veya sistemde belirgin titreşimler oluşması.
- Nedenleri:
- Yanlış hizalama: Kızakların birbirine veya tahrik mekanizmasına yanlış hizalanması.
- Yetersiz yağlama: Sürtünme seslerinin artması.
- Hasarlı bileşenler: Bilya veya makaralarda çukurlaşma, ray yüzeyinde hasar.
- Rezonans: Çalışma frekansının sistemin doğal frekanslarıyla çakışması.
- Çözümleri:
- Sistem hizalamasını lazer interferometre veya hassas ölçüm cihazları ile kontrol edin ve düzeltin.
- Yağlama sistemini gözden geçirin, doğru yağlayıcı ve yeterli miktarda olduğundan emin olun.
- Hasarlı bileşenleri tespit edin ve değiştirin.
- Sistemde titreşim analizi yaparak rezonans noktalarını belirleyin ve çalışma frekanslarını bunlardan uzaklaştırın veya titreşim sönümleyici elemanlar kullanın.
4. Sıkışma veya Zor Hareket:
- Senaryo: Kızakların belirli noktalarda takılması, hareketin akıcı olmaması veya tahrik için anormal derecede yüksek kuvvet gerektirmesi.
- Nedenleri:
- Montaj hataları: Özellikle çift kızaklı sistemlerde paralellik hataları.
- Kirlilik: Büyük partiküllerin yuvarlanma yollarına sıkışması.
- Termal farklar: Farklı malzemelerin genleşme katsayıları arasındaki uyumsuzluklar.
- Aşırı ön yükleme: Gereğinden fazla ön yüklemenin sürtünmeyi artırması.
- Çözümleri:
- Paralellik ayarlarını dikkatlice kontrol edin ve düzeltin.
- Kızakları temizleyin ve kirlilik girişini önlemek için sızdırmazlık elemanlarını güçlendirin.
- Termal dengeyi sağlayın veya genleşme katsayıları uyumlu malzemeler kullanın.
- Ön yükleme değerlerini üretici spesifikasyonlarına göre ayarlayın.
Uzman Tavsiyesi
Endüstriyel otomasyonun karmaşık ve rekabetçi dünyasında, bir sistemin performansı ve güvenilirliği, doğru bileşen seçimine bağlıdır. Lineer kızaklar, bu bileşenler arasında kritik bir yere sahiptir ve yük kapasitesi ile hassasiyet, seçim sürecindeki en belirleyici faktörlerdir. Bu makalede detaylarıyla ele aldığımız üzere, bir lineer kızağın sadece “işi yapması” yeterli değildir; aynı zamanda belirli bir ömür beklentisi boyunca, istenen hassasiyetle ve minimum bakım gereksinimiyle bu işi sürdürebilmesi esastır. Saha tecrübelerimiz göstermektedir ki, başlangıçta maliyetten tasarruf etmek amacıyla yetersiz kapasiteli veya düşük hassasiyetli kızaklar tercih etmek, uzun vadede çok daha yüksek maliyetlere (duruş süreleri, parça değişimi, üretim kalitesi sorunları, enerji tüketimi artışı) yol açmaktadır.
Bir uzman olarak tavsiyem, lineer kızak seçimini asla yüzeysel bir katalog incelemesi olarak görmemelisiniz. Öncelikle uygulamanın tüm gereksinimlerini (taşıyacağı maksimum yükler, momentler, hız, ivme, istenen konumlandırma hassasiyeti, tekrarlanabilirlik, çevresel koşullar, ömür beklentisi) detaylıca belirleyin. Ardından, bu gereksinimleri karşılayacak potansiyel kızak tiplerini ve modellerini belirlemek için üreticilerin teknik veri sayfalarını ve seçim yazılımlarını titizlikle kullanın. Unutmayın ki, katalog değerleri genellikle ideal laboratuvar koşullarında elde edilir; gerçek dünya uygulamalarında her zaman bir emniyet faktörü uygulamak hayati önem taşır. Özellikle yüksek dinamik yükler, şoklar veya titreşimlerin olduğu durumlarda bu faktör daha da artırılmalıdır.
Hassasiyet tarafında ise, uygulamanızın gerektirdiği minimum doğruluk seviyesini net bir şekilde tanımlayın. Her mikro metrenin maliyeti artırdığını unutmayın, ancak gereğinden az hassasiyet seçimi de üretim kalitesini doğrudan etkiler. Montaj yüzeyi hazırlığına, doğru yağlama rejimine ve düzenli bakıma gösterilen özen, seçilen kızakların tüm potansiyelini sahada gösterebilmesini sağlar. Ayrıca, tek bir kızak bileşenini izole bir şekilde değerlendirmek yerine, tüm mekanik sistemin (şasi rijitliği, sürücü mekanizması, sensörler) bir bütün olarak ele alınması ve kızaklarla uyumunun sağlanması gerekmektedir.
Son olarak, uzun vadeli güvenilirlik ve toplam sahip olma maliyeti (TCO) perspektifinden yaklaşmak, en doğru mühendislik kararına ulaşmanızı sağlayacaktır. Doğru bir lineer kızak seçimi
