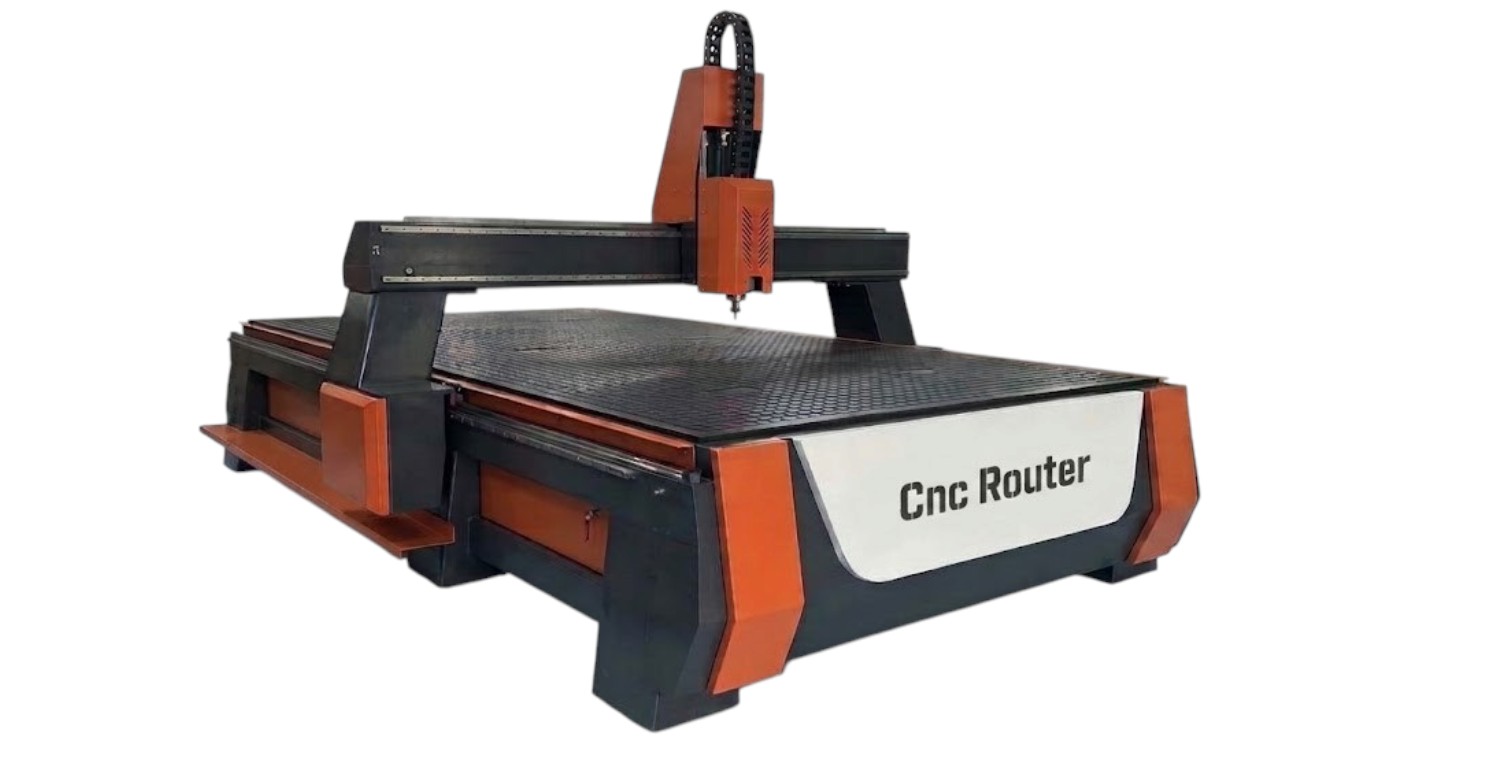

CNC Router 4200×2100 Luna Ops

Teknik etkisi

Çalışma alanı, makinenin dış ölçüsü veya doğrudan bağlanabilecek maksimum ham parça ölçüsüyle aynı kavram değildir. Takım boyu, fikstür, tabla yapısı ve güvenli eksen limitleri gerçek kullanılabilir yüksekliği etkileyebilir.

Teknik etkisi

• Rijitlik: Ray ve araba gövdesinin kesit büyüklüğü eksen esnemesine karşı mekanik rezerv sağlar.
• Yük taşıma: Spindle, köprü veya tabla yüklerinin lineer arabalara aktarılmasında temel taşıyıcı elemandır.
• Hareket kalitesi: Doğru paralellik, ön yük ve yağlama ile eksenin düzgün hareketine katkı sağlar.
• Gerçek sonuç: Daha büyük ray tek başına daha hassas makine garantisi değildir; ray kalitesi, araba sayısı, montaj yüzeyi ve hizalama birlikte belirleyicidir.

Detaylı teknik açıklama

Lineer ray sisteminde yükü taşıyan elemanlar arabalardır. Aynı yük daha fazla araba üzerine dağıldığında her bir araba daha az yük taşır, bilya temas noktalarındaki gerilme azalır ve sistemin devrilme ile dönme yönündeki (moment) direnci artar. Arabalar birbirinden uzak konumlandırıldığında yataklama mesafesi büyüdüğü için eksenin yalpalamaya karşı dayanımı da yükselir.

Bu yaklaşım, ray kesitini 30 veya 35 mm gibi daha büyük bir ölçüye çıkarmaya alternatif bir yoldur: ray ve montaj yüzeyi aynı kalırken yük kapasitesi araba sayısıyla büyütülür.

• Yük dağılımı: Daha fazla araba, spindle ve köprü yükünü ray boyunca daha geniş bir alana yayar.
• Moment direnci: Yataklama mesafesi ve blok sayısı arttıkça eksenin sallanma ve devrilme eğilimi azalır.
• Hareket kalitesi: Yoğun kesimde titreşim ve esneme azalarak yüzey kalitesine ve kesim tekrarlanabilirliğine katkı sağlar.
• Ömür: Yük daha çok bilyaya dağıldığı için işletme koşullarında aşınma payı daha uzun süre korunur.
• 20 ve 25 mm standart kızağa göre: Aynı ray ölçüsünde daha yüksek taşıma ve rijitlik rezervi sunar.
• 30 ve 35 mm kızağa göre: Ray ve yuva ölçüsünü büyütmeden kapasiteyi artırmanın daha kompakt bir yoludur.

Dikkat edilmesi gerekenler

• Montaj hassasiyeti: Daha fazla araba, ray paralelliği ve montaj yüzeyi düzlüğünün daha hassas olmasını gerektirir.
• Ön yük ve sürtünme: Araba sayısı arttıkça toplam sürtünme ve yağlama noktası sayısı artar; periyodik yağlama önemlidir.
• Yerleşim: Arabaların aralığı ve konumu makine tasarımına göre belirlenir; hareket mesafesi ile birlikte değerlendirilir.

Teknik etkisi

• Uzun eksen: Kremayer parça parça uzatılabildiği için büyük çalışma alanlarında pratiktir.
• Hız: Uzun vidalı millerde oluşabilen kritik devir sınırlamalarından daha az etkilenir.
• Modül 2: Diş boyutu ve yük taşıma karakterini etkileyen geometrik sınıftır; daha büyük modül genel olarak daha iri diş ve daha yüksek yük rezervi anlamına gelir.
• Helis yapı: Birden fazla dişin kademeli teması hareket düzgünlüğüne ve gürültü davranışına katkı sağlar.
• Hassasiyet gerçeği: Pinyon baskısı, redüktör boşluğu, kremayer hizası ve montaj kalitesi toplam hareket doğruluğunu belirler.

Detaylı teknik açıklama

Kremayer-pinyon sisteminde pinyon dişli motor miline bağlıdır ve sabit kremayer boyunca ilerler. Kremayer parça parça uzatılabildiği için uzun eksenlerde vidalı milin uzunluk ve kritik devir sınırlarına girmeden yüksek hız ve sürekli mekanik aktarım sağlar. Helis diş formunda dişler kademeli olarak temas ettiği için düz dişliye göre hareket daha akıcı ve sessizdir.

Modül, diş boyutunu belirleyen geometrik ölçüdür. Modül 2 daha iri diş ve daha yüksek yük taşıma rezervi anlamına gelir; ağır köprülerde ve yüksek kesme kuvvetlerinde dişin dayanımı avantaj sağlar.

• Uzun eksen ve hız: Parça parça uzatılabilen yapı büyük çalışma alanlarında pratik ve hızlıdır.
• Sürekli aktarım: Vidalı milin kritik devir sınırına bağlı kalmadan yüksek hız sağlar.
• Helis form: Kademeli diş teması hareket düzgünlüğüne ve gürültü davranışına katkı sağlar.
• Modül 2: Daha yüksek yük rezervi sağlar.

Gruptaki diğer seçeneklerden farkı

• Bilyalı vidalı mile göre: Uzun ve hızlı eksenlerde üstündür, kısa ve çok hassas eksenlerde vidalı mil daha düşük boşluk sunar.
• Modül 1,5 ile karşılaştırma: Daha ince dişli ve daha hafif yük yapısındadır.

Dikkat edilmesi gerekenler

• Boşluk (backlash): Pinyon ve kremayer arasında ayarlı bir boşluk bulunur; doğru ayar ve planet redüktör hassasiyeti etkiler.
• Yağlama ve temizlik: Dişlerin düzenli yağlanması ve talaştan korunması gerekir.
• Montaj hizası: Kremayer eklem noktaları ve pinyon temasının doğru ayarlanması gerekir.

Detaylı teknik açıklama

Bilyalı vidalı milde somunla mil arasında dönen çelik bilyalar bulunur. Kayma sürtünmesi yerine yuvarlanma sürtünmesi oluştuğu için verim yüksek, boşluk (backlash) çok düşüktür ve hareket motor komutunu yakından takip eder. Bu yapı, özellikle kesim derinliğini ve hassas pozisyonlamayı belirleyen eksenlerde avantaj sağlar.

Mil çapı büyüdükçe eksenel yük taşıma kapasitesi, burulma ve eğilme direnci ile kritik devir sınırı artar. 25 mm çap bu nedenle daha ağır yük ve daha uzun strokeda daha kararlıdır.

• Yüksek konum doğruluğu: Düşük boşluk ve yuvarlanma sürtünmesi hassas hareket sağlar.
• Verimli aktarım: Sürtünme kaybı düşük olduğu için motorun gücü daha verimli kullanılır.
• Kompakt ve sessiz: Kremayer ve dişliye göre daha sessiz ve yer tasarrufludur.
• 25 mm çap: Daha yüksek yük ve rijitlik rezervi sunar.

Gruptaki diğer seçeneklerden farkı

• Helis kremayere göre: Vidalı mil kısa ve hassas eksenlerde üstündür, kremayer ise uzun ve hızlı eksenlerde sınırsız uzunluk ve hız avantajı sağlar.
• 16 mm çapa göre: Daha yüksek yük kapasitesi ve rijitlik sunar, ancak daha ağır ve pahalıdır.

Dikkat edilmesi gerekenler

• Uzunluk sınırı: Mil uzadıkça sarkma ve kritik devir sınırı düşer; çok uzun eksenlerde vidalı mil yerine kremayer tercih edilir.
• Yağlama ve koruma: Bilyalı somun düzenli yağlama ve toz-talaş korumasına ihtiyaç duyar.
• Montaj hassasiyeti: Mil ve rulman yuvaları hizalı monte edilmezse düzgün hareket ve ömür etkilenir.

Teknik etkisi

• Rijitlik rezervi: Ağır kesim ve geniş açıklıklarda gövde deformasyonunu azaltmaya yardımcı olur.
• Titreşim: Artan kütle ve destek noktaları rezonans davranışını iyileştirebilir.
• Mekanik geometri: Ray, kremayer ve köprü hizasının yük altında korunmasına katkı sağlar.
• Gerçek sınır: Şasi tek başına sıfır esneme, mikron hassasiyet veya titreşimsiz kesim garantisi vermez; imalat, montaj ve kalibrasyonun tamamı sonucu belirler.

Detaylı teknik açıklama

380V (üç faz) besleme endüstriyel standarttır. Aynı güç için çekilen akım daha düşüktür, motorlar daha dengeli çalışır ve yüksek güçlü spindle, vakum pompası ve servo sistemleri için gerekli güç sağlanır.

• Yüksek güç desteği: Güçlü spindle ve pompaları rahatça besler.
• Düşük akım: Aynı güçte daha ince kablo ve daha düşük kayıp sağlar.
• Dengeli çalışma: Üç faz motorlar daha düzgün tork ve verimle çalışır.
• Endüstriyel uyum: Sanayi tesislerinde standarttır.

Gruptaki diğer seçeneklerden farkı

• 220V’ye göre: Daha yüksek güç kapasitesi ve verim sunar, ancak trifaze altyapı gerektirir.

Dikkat edilmesi gerekenler

• Altyapı gereksinimi: Atölyede trifaze besleme yoksa kurulum maliyeti ve süre eklenir.
• Faz sırası ve dengesi: Bağlantıda faz sırası ve dengesine dikkat edilmelidir.
• Koruma: Faz kaybı ve aşırı akım korumaları kullanılmalıdır.
