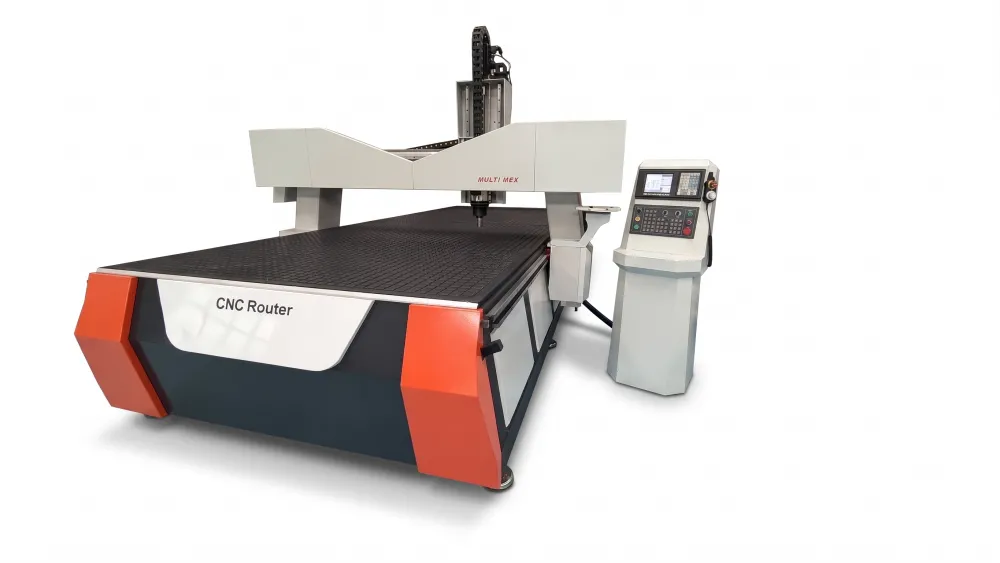

CNC Router 5600×2100 Pro Full – 9 kW ATC 24000 rpm Otomatik Spindle Motor, 6’lı Döner Şemsiye Magazin, Vakum Hazırlıklı Tabla, 7,5 kW 520 Metreküp + Küçük Parça Tutma Alanlı

Teknik etkisi

Kurulum ölçüsü yalnız makinenin kapladığı gövde alanıdır. Elektrik panosu, vakum pompası, talaş emiş sistemi, malzeme yükleme yönü ve bakım için gerekli servis boşluğu ayrıca hesaba katılmalıdır.

Teknik etkisi

Çalışma alanı, makinenin dış ölçüsü veya doğrudan bağlanabilecek maksimum ham parça ölçüsüyle aynı kavram değildir. Takım boyu, fikstür, tabla yapısı ve güvenli eksen limitleri gerçek kullanılabilir yüksekliği etkileyebilir.

Detaylı teknik açıklama

ATC spindleın en büyük farkı yalnız motor gücü değildir. Takım değiştirme işlemi CNC programı tarafından yönetildiği için operatörün her operasyon arasında makineyi durdurup pens sökmesi gerekmez. Bu, çok operasyonlu parçalarda çevrim süresini ve insan müdahalesini azaltır.

• 9 kW güç: Ağır kesim ve yoğun üretim için yüksek güç rezervi sağlar; hafif işlerde bu kapasitenin tamamı kullanılmayabilir.
• 24.000 dev/dk: Küçük takım/finisajdan genel kesime kadar geniş devir esnekliği sağlar; gerçek çalışma devri takıma göre ayarlanır.
• ATC kazancı: Aynı programda birden fazla takım kullanılan işlerde operatör müdahalesini ve takım değiştirme süresini azaltır.
• Tek başına yeterli değildir: Uyumlu takım magazini, takım tutucular, pnömatik hava, ATC komutlarını destekleyen kontrol sistemi ve gerekli I/O altyapısı birlikte bulunmalıdır.
• Makine mekaniği: Yüksek güçlü ATC spindle daha ağırdır; Z ekseni taşıma kapasitesi, frenleme ve köprü rijitliği buna göre tasarlanmalıdır.

Detaylı teknik açıklama

Döner magazin, seçilen takım yuvasını spindleın takım alma/bırakma konumuna getirir. Düz magazine göre daha kompakt bir takım yerleşimi sağlayabilir. Gerçek takım değiştirme süresi; magazinin konumu, spindle hareket mesafesi, kontrol programı, pnömatik sistem ve magazin dönme hızına bağlıdır.

• 6 istasyon: Altı takımın makine üzerinde hazır tutulmasını sağlar.
• Döner yapı: Takım yuvalarını tek bir kompakt dairesel düzende toplar.
• Üretim etkisi: Manuel takım değiştirme ihtiyacını azaltır; çok operasyonlu parçalarda operatör müdahalesini düşürür.
• Uyumluluk: ATC spindle, takım tutucular, pnömatik hava ve uygun kontrol/I-O altyapısıyla birlikte çalışır.

Detaylı teknik açıklama

Vakum tabla, parçayı çok sayıda mekanik kelepçe kullanmadan yüzeye bastırdığı için levha işleme akışını hızlandırır. Ancak tutma kuvveti yalnız pompa gücüne bağlı değildir; parçanın yüzey alanı, malzemenin hava geçirgenliği, kaçaklar, açık kalan bölgeler ve spoilboard durumu birlikte sonucu belirler.

• Seri üretim: Levha değişim süresini azaltır ve nesting akışını kolaylaştırır.
• Bölgelendirme: Kullanılmayan alanların kapatılması mevcut vakumun parça altında daha etkin kullanılmasına yardımcı olur.
• Küçük parçalar: Kesim ilerledikçe yüzey alanı küçüldüğü için tutuş zorlaşabilir; uygun vakum kapasitesi ve takım yolu planı önemlidir.
• Ek sistem: Tabla tek başına vakum üretmez; uygun pompa, tesisat ve çalışma yüzeyi gerekir.

Detaylı teknik açıklama

Parça küçüldükçe vakumun etkili olduğu yüzey alanı azalır. Benzer şekilde MDF gibi gözenekli malzemeler hava geçirerek sistemde sürekli kaçak oluşturabilir. 7,5 kW sınıfının değeri bu tür durumlarda daha yüksek sistem rezervi sağlamasıdır; ancak kötü bölgelendirme veya büyük açık kaçaklar yalnız daha güçlü pompayla çözülmemelidir.

• 4 kWye göre: Yoğun üretim, gözenekli levha ve küçük parçada daha fazla tutuş rezervi.
• Küçük parça alanı: Parçanın bulunduğu bölgeyi etkin kullanmak tutuş açısından önemlidir.
• Nesting: Levha içinden çok sayıda küçük parça çıktığında kalan yüzey alanı azaldığı için daha güçlü vakum avantaj sağlayabilir.
• Enerji: Daha yüksek motor gücü daha yüksek elektrik altyapısı ve tüketim gerektirir; gereksiz yere büyük sistem seçilmemelidir.

Teknik etkisi

• Rijitlik: Ray ve araba gövdesinin kesit büyüklüğü eksen esnemesine karşı mekanik rezerv sağlar.
• Yük taşıma: Spindle, köprü veya tabla yüklerinin lineer arabalara aktarılmasında temel taşıyıcı elemandır.
• Hareket kalitesi: Doğru paralellik, ön yük ve yağlama ile eksenin düzgün hareketine katkı sağlar.
• Gerçek sonuç: Daha büyük ray tek başına daha hassas makine garantisi değildir; ray kalitesi, araba sayısı, montaj yüzeyi ve hizalama birlikte belirleyicidir.

Teknik etkisi

• Rijitlik: Ray ve araba gövdesinin kesit büyüklüğü eksen esnemesine karşı mekanik rezerv sağlar.
• Yük taşıma: Spindle, köprü veya tabla yüklerinin lineer arabalara aktarılmasında temel taşıyıcı elemandır.
• Hareket kalitesi: Doğru paralellik, ön yük ve yağlama ile eksenin düzgün hareketine katkı sağlar.
• Gerçek sonuç: Daha büyük ray tek başına daha hassas makine garantisi değildir; ray kalitesi, araba sayısı, montaj yüzeyi ve hizalama birlikte belirleyicidir.

Teknik etkisi

• Rijitlik: Ray ve araba gövdesinin kesit büyüklüğü eksen esnemesine karşı mekanik rezerv sağlar.
• Yük taşıma: Spindle, köprü veya tabla yüklerinin lineer arabalara aktarılmasında temel taşıyıcı elemandır.
• Hareket kalitesi: Doğru paralellik, ön yük ve yağlama ile eksenin düzgün hareketine katkı sağlar.
• Gerçek sonuç: Daha büyük ray tek başına daha hassas makine garantisi değildir; ray kalitesi, araba sayısı, montaj yüzeyi ve hizalama birlikte belirleyicidir.

Teknik etkisi

• Uzun eksen: Kremayer parça parça uzatılabildiği için büyük çalışma alanlarında pratiktir.
• Hız: Uzun vidalı millerde oluşabilen kritik devir sınırlamalarından daha az etkilenir.
• Modül 2: Diş boyutu ve yük taşıma karakterini etkileyen geometrik sınıftır; daha büyük modül genel olarak daha iri diş ve daha yüksek yük rezervi anlamına gelir.
• Helis yapı: Birden fazla dişin kademeli teması hareket düzgünlüğüne ve gürültü davranışına katkı sağlar.
• Hassasiyet gerçeği: Pinyon baskısı, redüktör boşluğu, kremayer hizası ve montaj kalitesi toplam hareket doğruluğunu belirler.

Detaylı teknik açıklama

Kremayer-pinyon sisteminde pinyon dişli motor miline bağlıdır ve sabit kremayer boyunca ilerler. Kremayer parça parça uzatılabildiği için uzun eksenlerde vidalı milin uzunluk ve kritik devir sınırlarına girmeden yüksek hız ve sürekli mekanik aktarım sağlar. Helis diş formunda dişler kademeli olarak temas ettiği için düz dişliye göre hareket daha akıcı ve sessizdir.

Modül, diş boyutunu belirleyen geometrik ölçüdür. Modül 2 daha iri diş ve daha yüksek yük taşıma rezervi anlamına gelir; ağır köprülerde ve yüksek kesme kuvvetlerinde dişin dayanımı avantaj sağlar.

• Uzun eksen ve hız: Parça parça uzatılabilen yapı büyük çalışma alanlarında pratik ve hızlıdır.
• Sürekli aktarım: Vidalı milin kritik devir sınırına bağlı kalmadan yüksek hız sağlar.
• Helis form: Kademeli diş teması hareket düzgünlüğüne ve gürültü davranışına katkı sağlar.
• Modül 2: Daha yüksek yük rezervi sağlar.

Gruptaki diğer seçeneklerden farkı

• Bilyalı vidalı mile göre: Uzun ve hızlı eksenlerde üstündür, kısa ve çok hassas eksenlerde vidalı mil daha düşük boşluk sunar.
• Modül 1,5 ile karşılaştırma: Daha ince dişli ve daha hafif yük yapısındadır.

Dikkat edilmesi gerekenler

• Boşluk (backlash): Pinyon ve kremayer arasında ayarlı bir boşluk bulunur; doğru ayar ve planet redüktör hassasiyeti etkiler.
• Yağlama ve temizlik: Dişlerin düzenli yağlanması ve talaştan korunması gerekir.
• Montaj hizası: Kremayer eklem noktaları ve pinyon temasının doğru ayarlanması gerekir.

Detaylı teknik açıklama

Bilyalı vidalı milde somunla mil arasında dönen çelik bilyalar bulunur. Kayma sürtünmesi yerine yuvarlanma sürtünmesi oluştuğu için verim yüksek, boşluk (backlash) çok düşüktür ve hareket motor komutunu yakından takip eder. Bu yapı, özellikle kesim derinliğini ve hassas pozisyonlamayı belirleyen eksenlerde avantaj sağlar.

Mil çapı büyüdükçe eksenel yük taşıma kapasitesi, burulma ve eğilme direnci ile kritik devir sınırı artar. 25 mm çap bu nedenle daha ağır yük ve daha uzun strokeda daha kararlıdır.

• Yüksek konum doğruluğu: Düşük boşluk ve yuvarlanma sürtünmesi hassas hareket sağlar.
• Verimli aktarım: Sürtünme kaybı düşük olduğu için motorun gücü daha verimli kullanılır.
• Kompakt ve sessiz: Kremayer ve dişliye göre daha sessiz ve yer tasarrufludur.
• 25 mm çap: Daha yüksek yük ve rijitlik rezervi sunar.

Gruptaki diğer seçeneklerden farkı

• Helis kremayere göre: Vidalı mil kısa ve hassas eksenlerde üstündür, kremayer ise uzun ve hızlı eksenlerde sınırsız uzunluk ve hız avantajı sağlar.
• 16 mm çapa göre: Daha yüksek yük kapasitesi ve rijitlik sunar, ancak daha ağır ve pahalıdır.

Dikkat edilmesi gerekenler

• Uzunluk sınırı: Mil uzadıkça sarkma ve kritik devir sınırı düşer; çok uzun eksenlerde vidalı mil yerine kremayer tercih edilir.
• Yağlama ve koruma: Bilyalı somun düzenli yağlama ve toz-talaş korumasına ihtiyaç duyar.
• Montaj hassasiyeti: Mil ve rulman yuvaları hizalı monte edilmezse düzgün hareket ve ömür etkilenir.

Detaylı teknik açıklama

Profesyonel kontrol ünitesi, günlük kullanım kalitesini ve üretim sürekliliğini ön plana çıkarır. Gelişmiş eksen kontrolü, daha düzenli panel yönetimi ve operatör hatalarını azaltmaya yardımcı olan arayüzü sayesinde yoğun üretimde daha güvenli bir altyapı sağlar.

Seçim, makinenin yalnızca çalışmasını değil günlük kullanım kalitesini, ATC ve diğer gelişmiş konfigürasyonlarla uyumunu da etkiler.

• Yoğun üretimde güvenilirlik: Düzenli ve güvenli kontrol altyapısı sağlar.
• Operatör paneli: Profesyonel panel kullanımı hataları azaltmaya yardımcı olur.
• 4 eksen (MDCA-4): Dördüncü eksen gerektiren işlere altyapı sunar.
• Gelişmiş konfigürasyon uyumu: ATC ve kapsamlı üretim senaryolarında daha doğru tercihtir.

Gruptaki diğer seçeneklerden farkı

• Mach3 Eko/Pro’ya göre: Bilgisayar tabanlı çözümlere göre daha profesyonel ve daha yüksek maliyetlidir.
• Dahili PC’li Mach3’e göre: Bilgisayar tabanlı bir mimari yerine profesyonel kontrol ünitesi kullanır.
• ADT-CNC4640’a göre: Her ikisi de profesyonel sınıftır, özellik ve arayüz farkına göre seçim yapılır.

Dikkat edilmesi gerekenler

• Maliyet: Mach3 tabanlı çözümlere göre belirgin şekilde daha yüksektir.
• Alışma süreci: Mach3 alışkanlığı olan operatörler için yeni arayüz öğrenme süreci gerektirir.
• Yazılım uyumu: CAM çıktılarının kontrol ünitesinin kod formatıyla uyumlu olması gerekir.

Detaylı teknik açıklama

Çift şasi, iki ayrı taşıyıcı hat ile gövdenin yüklerini daha geniş bir yapıya dağıtır; bükülme ve burulmaya karşı direnci artırır.

Şasi ve köprü; kızak, motor ve spindle gibi tüm hareketli sistemlerin referans aldığı taşıyıcı yapıdır. Yapı esnerse kızak ve aktarım ne kadar iyi olursa olsun kesim hassasiyeti ve yüzey kalitesi düşer.

• Rijitlik: Gövde ve köprü yapısı eksen esnemesini ve sapmasını belirler.
• Titreşim kontrolü: Kesim yüzeyi kalitesini ve takım ömrünü doğrudan etkiler.
• Uzun ömür: Sağlam gövde tüm mekanik sistemin ömrünü korur.
• Öne çıkan yönü: Daha yüksek rijitlik, yük dağılımı ve uzun ömür.

Gruptaki diğer seçeneklerden farkı

• Sigma profile göre: Rijitlik ve titreşim sönümleme açısından üstündür; ağırlığı ve maliyeti de artar.
• Tek şasili çelik profile göre: Yükü iki taşıyıcı hat ile daha geniş bir yapıya dağıtır; daha ağır ve pahalıdır.
• Ekstra kuvvetlendirilmiş şasiye göre: Ek takviyeli yapı rijitliği daha da yükselten üst seviye seçenektir.

Dikkat edilmesi gerekenler

• Ağırlık ve kurulum: Ağır yapılar taşıma ve zemin yükü açısından planlama ister.
• Maliyet: Daha rijit ve daha özel yapılar maliyeti artırır.
• Dezavantaj: Daha ağır ve daha pahalıdır, taşıma ve kurulumu daha zordur.

Detaylı teknik açıklama

Servo motor, arkasındaki encoder sayesinde gerçek konumu sürekli sürücüye bildirir (kapalı çevrim). Sürücü komut ile gerçek konum arasındaki farkı anında düzelttiği için adım kaybı oluşmaz, sistem aşırı yüklenirse hata verip durur. Yüksek devirlerde de yüksek tork verdiği için hızlı hareket, sert hızlanma ve ağır eksen yüklerinde step motora göre belirgin bir avantaj sağlar.

X ekseni makinenin yatay hareket eksenlerinden biridir; hareket mesafesi ve taşınan kütle arttıkça motorun karşılaması gereken yük, atalet ve hızlanma talebi de artar.

Planet redüktör, motor devrini belirli bir oranda düşürüp torku aynı oranda artıran çok kademeli bir dişli kutusudur. Motor daha verimli devir aralığında çalışır, eksene aktarılan itme kuvveti artar ve yükün motora yansıyan ataleti azalır. Bu da ağır yüklerde ve kremayer-pinyon aktarımlarında daha kararlı hızlanma ve daha hassas pozisyonlama sağlar. Karşılığında maksimum eksen hızı redüksiyon oranına göre sınırlanır.

• Kapalı çevrim doğruluk: Gerçek konum sürekli ölçüldüğü için hareket komuta çok yakın gerçekleşir.
• Yüksek hız ve hızlanma: Yüksek devirde de tork vererek daha hızlı iş akışı sağlar.
• Adım kaybı yok: Aşırı yükte sürücü hata verir, sessizce konum kaybedilmez.
• Bu güç sınıfı: Servo grubunun yüksek gücü olarak eksen yüküne uygun güç ve tork rezervi sunar.

Gruptaki diğer seçeneklerden farkı

• Step motorlara göre: Daha pahalıdır, ancak geri besleme, yüksek hız ve konum güvenliği sağlar.
• Frenli/frensiz karşılığına göre: Fren eklenmesi dikey eksende ve güç kesintisinde güvenlik sağlar.
• Redüktörsüz karşılığına göre: Aynı motorla daha fazla itme kuvveti ve daha ince pozisyon çözünürlüğü sağlar, maksimum hız sınırlanır.

Dikkat edilmesi gerekenler

• Maliyet ve altyapı: Motor, sürücü ve kablolama maliyeti step sisteme göre daha yüksektir.
• Ayar: Servo sürücü kazanç ve filtre ayarları doğru yapılmazsa titreşim veya düzensiz hareket görülebilir.
• Doğru güç seçimi: Daha büyük motor her zaman daha iyi değildir; güç eksenin kütlesi ve aktarım sistemiyle dengeli olmalıdır.

Detaylı teknik açıklama

Servo motor, arkasındaki encoder sayesinde gerçek konumu sürekli sürücüye bildirir (kapalı çevrim). Sürücü komut ile gerçek konum arasındaki farkı anında düzelttiği için adım kaybı oluşmaz, sistem aşırı yüklenirse hata verip durur. Yüksek devirlerde de yüksek tork verdiği için hızlı hareket, sert hızlanma ve ağır eksen yüklerinde step motora göre belirgin bir avantaj sağlar.

Y ekseni köprüyü, üzerindeki Z eksenini ve spindle yükünü birlikte taşır; bu nedenle hareketli kütlenin en yüksek olduğu eksenlerden biridir ve ani hızlanmalarda köprünün çarpılma eğilimi motor seçimini doğrudan etkiler.

Planet redüktör, motor devrini belirli bir oranda düşürüp torku aynı oranda artıran çok kademeli bir dişli kutusudur. Motor daha verimli devir aralığında çalışır, eksene aktarılan itme kuvveti artar ve yükün motora yansıyan ataleti azalır. Bu da ağır yüklerde ve kremayer-pinyon aktarımlarında daha kararlı hızlanma ve daha hassas pozisyonlama sağlar. Karşılığında maksimum eksen hızı redüksiyon oranına göre sınırlanır.

Çift motor düzeninde köprünün iki ayağına birer servo motor ve redüktör bağlanır, iki motor senkron çalışır. Tek taraftan itilen köprüde oluşabilen çarpılma ve köşe sapması azalır, toplam itme kuvveti de iki katına çıkar. Bu düzen, kullanılan kontrol ünitesinin ve sürücülerin çift motorlu eksen yapısını desteklemesini gerektirir.

• Kapalı çevrim doğruluk: Gerçek konum sürekli ölçüldüğü için hareket komuta çok yakın gerçekleşir.
• Yüksek hız ve hızlanma: Yüksek devirde de tork vererek daha hızlı iş akışı sağlar.
• Adım kaybı yok: Aşırı yükte sürücü hata verir, sessizce konum kaybedilmez.
• Bu güç sınıfı: Servo grubunun yüksek gücü olarak eksen yüküne uygun güç ve tork rezervi sunar.

Gruptaki diğer seçeneklerden farkı

• Step motorlara göre: Daha pahalıdır, ancak geri besleme, yüksek hız ve konum güvenliği sağlar.
• Frenli/frensiz karşılığına göre: Fren eklenmesi dikey eksende ve güç kesintisinde güvenlik sağlar.
• Tek motorlu Y sürüşüne göre: Köprüyü iki yandan iter, çarpılmayı azaltır ve toplam itme kuvvetini artırır; maliyet ve kablolama karmaşıklığı artar.

Dikkat edilmesi gerekenler

• Maliyet ve altyapı: Motor, sürücü ve kablolama maliyeti step sisteme göre daha yüksektir.
• Ayar: Servo sürücü kazanç ve filtre ayarları doğru yapılmazsa titreşim veya düzensiz hareket görülebilir.
• Doğru güç seçimi: Daha büyük motor her zaman daha iyi değildir; güç eksenin kütlesi ve aktarım sistemiyle dengeli olmalıdır.

Detaylı teknik açıklama

Servo motor, arkasındaki encoder sayesinde gerçek konumu sürekli sürücüye bildirir (kapalı çevrim). Sürücü komut ile gerçek konum arasındaki farkı anında düzelttiği için adım kaybı oluşmaz, sistem aşırı yüklenirse hata verip durur. Yüksek devirlerde de yüksek tork verdiği için hızlı hareket, sert hızlanma ve ağır eksen yüklerinde step motora göre belirgin bir avantaj sağlar.

Z ekseni spindle’ı dikey taşır; yerçekimi sürekli etki ettiği için motor enerjisiz kaldığında yükü kendi başına tutamaz ve hareketin hassasiyeti kesim derinliğini doğrudan belirler.

Frenli yapıda motor miline entegre bir elektromanyetik fren bulunur ve enerji kesildiğinde veya sürücü devre dışı kaldığında mili mekanik olarak tutar. Z ekseninde bu, spindle’ın kendi ağırlığıyla aşağı düşmesini önleyen önemli bir güvenlik özelliğidir.

• Kapalı çevrim doğruluk: Gerçek konum sürekli ölçüldüğü için hareket komuta çok yakın gerçekleşir.
• Yüksek hız ve hızlanma: Yüksek devirde de tork vererek daha hızlı iş akışı sağlar.
• Adım kaybı yok: Aşırı yükte sürücü hata verir, sessizce konum kaybedilmez.
• Bu güç sınıfı: Servo grubunun yüksek gücü olarak eksen yüküne uygun güç ve tork rezervi sunar.

Gruptaki diğer seçeneklerden farkı

• Step motorlara göre: Daha pahalıdır, ancak geri besleme, yüksek hız ve konum güvenliği sağlar.
• Frenli/frensiz karşılığına göre: Frensiz karşılığına göre fiyat farkı fren içindir; Z ekseninde ve kritik eksenlerde güvenlik sağlar.

Dikkat edilmesi gerekenler

• Maliyet ve altyapı: Motor, sürücü ve kablolama maliyeti step sisteme göre daha yüksektir.
• Ayar: Servo sürücü kazanç ve filtre ayarları doğru yapılmazsa titreşim veya düzensiz hareket görülebilir.
• Doğru güç seçimi: Daha büyük motor her zaman daha iyi değildir; güç eksenin kütlesi ve aktarım sistemiyle dengeli olmalıdır.

Detaylı teknik açıklama

380V (üç faz) besleme endüstriyel standarttır. Aynı güç için çekilen akım daha düşüktür, motorlar daha dengeli çalışır ve yüksek güçlü spindle, vakum pompası ve servo sistemleri için gerekli güç sağlanır.

• Yüksek güç desteği: Güçlü spindle ve pompaları rahatça besler.
• Düşük akım: Aynı güçte daha ince kablo ve daha düşük kayıp sağlar.
• Dengeli çalışma: Üç faz motorlar daha düzgün tork ve verimle çalışır.
• Endüstriyel uyum: Sanayi tesislerinde standarttır.

Gruptaki diğer seçeneklerden farkı

• 220V’ye göre: Daha yüksek güç kapasitesi ve verim sunar, ancak trifaze altyapı gerektirir.

Dikkat edilmesi gerekenler

• Altyapı gereksinimi: Atölyede trifaze besleme yoksa kurulum maliyeti ve süre eklenir.
• Faz sırası ve dengesi: Bağlantıda faz sırası ve dengesine dikkat edilmelidir.
• Koruma: Faz kaybı ve aşırı akım korumaları kullanılmalıdır.
