7,5 kW Spindle Motor Sürücüsü Frenleme Direnci + 7,5 kW 380V Motor Sürücü İnverter Seti
14,116.20₺
Stokta
📦 Kategori: 380V Hız Kontrol Cihazları

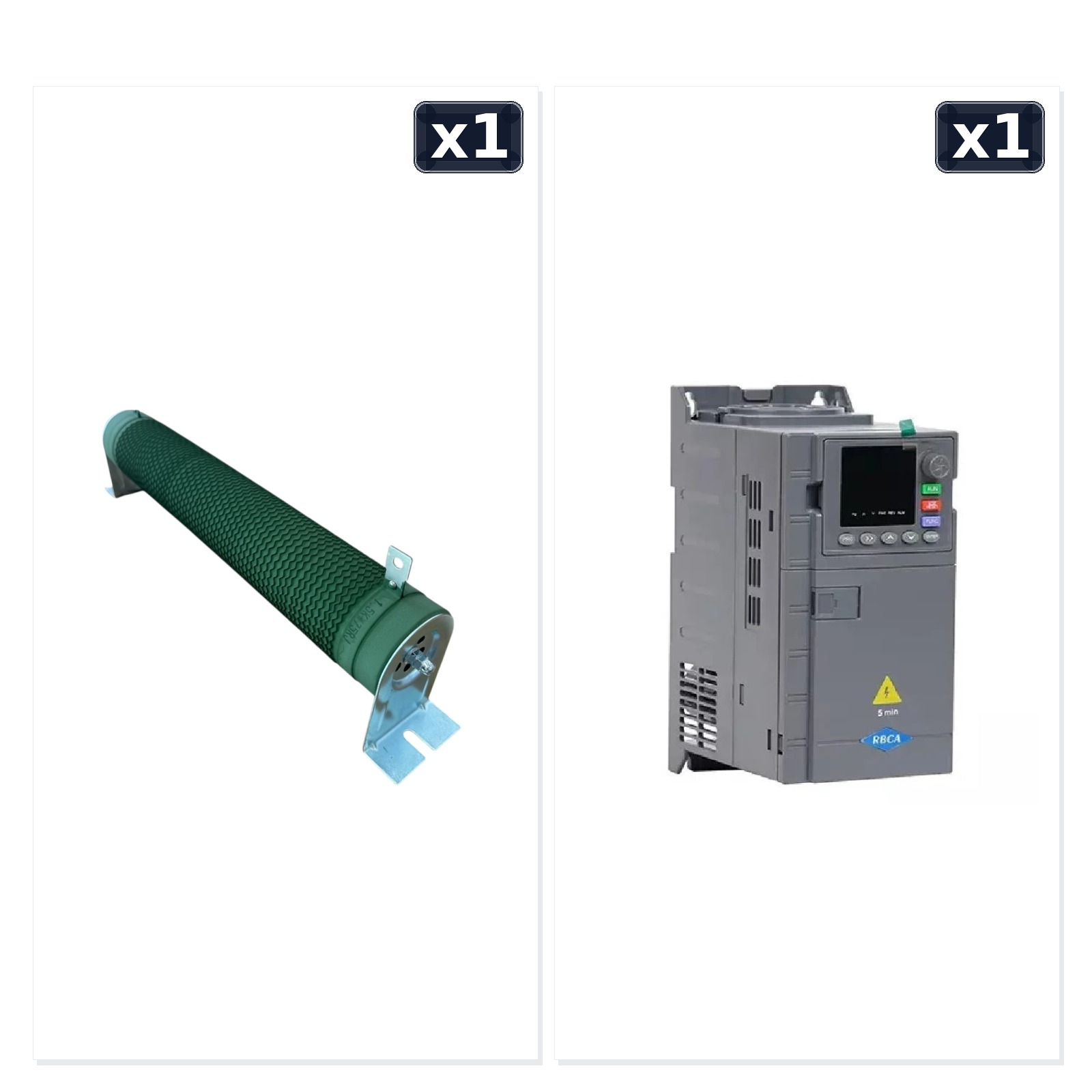

Paket İçeriği
7,5 kW Spindle Motor Sürücüsü Frenleme Direnci
Drc7500
x1
7,5 kW 380V Motor Sürücü İnverter
H901-4T07R5G
x1
Perakende alım için: 7,5 kW Spindle Motor Sürücüsü Frenleme Direnci + 7,5 kW 380V Motor Sürücü İnverter Seti - CNC-Marketi.com
Mermak güvencesiFabrikadan son kullanıcıya · ithalatçı / ana bayi · güçlü stok
İthalatçıAna bayi / distribütörGüçlü stokİyi fiyatKurumsal fatura
Stokta / siparişe uygun · Standart kullanılmamış üründe 14 gün iade; özel ölçü/kesim ürünlerinde şartlar değişebilir.
7,5 kW Spindle Motor Sürücüsü Frenleme Direnci ve 7,5 kW 380V Motor Sürücü İnverter ürünlerini bir araya getiren bu kombin, CNC spindle ve iş mili uygulamaları için birlikte kullanılacak bileşenleri tek pakette toplar. Seçilen ürünler birbirini tamamlayacak şekilde bir araya getirildiği için uyumlu parça seçimini kolaylaştırır, eksik veya yanlış bileşen seçme riskini azaltır ve satın alma sürecini daha pratik hale getirir.
7.5 Kw Hız Kontrol Cihazları, Frenleme Direnci Çeşitleri ve 380V Hız Kontrol Cihazları ile birlikte 4 farklı bileşen ürün gruplarını aynı çözümde buluşturur; pakette toplam 2 adet bileşen bulunur. Paket içeriğindeki ürünleri aşağıda tek tek inceleyebilir, her bileşenin ürün sayfasından teknik özelliklerine ulaşabilirsiniz.
📦 Paket İçeriği
x1
x1
7,5 kW 380V H901 İnverter + Frenleme Direnci Seti Ne Sağlar?
Bu kombin, 7,5 kW sınıfı üç faz 380V motor veya spindle uygulamalarında yalnız hız kontrolü yapmakla kalmayıp, yavaşlama sırasında oluşan rejeneratif enerjiyi de yönetmek için hazırlanmıştır. H901-4T07R5G inverter motorun hızını, kalkışını ve duruşunu kontrol eder; frenleme direnci ise özellikle hızlı duruşlarda motorun jeneratör gibi geri beslediği enerjinin sürücünün DC barasında aşırı gerilim oluşturmasını azaltmak için devreye girer.
İnverterH901-4T07R5G / 7,5 kW
Besleme3 Faz 380–480V sınıfı
Nominal Çıkış17 A
Fren Direnci Referansı1000 W / 75 Ω
Frenleme Direnci Neden Gerekebilir?
Bir spindle veya yüksek ataletli motor yüksek hızdan yavaşlatıldığında, mekanik enerji elektrik enerjisine dönüşerek inverterin DC barasına geri döner. Eğer bu enerji yeterince hızlı sönümlenemezse DC bara gerilimi yükselir ve sürücü aşırı gerilim hatasına geçebilir. Frenleme direnci, sürücünün fren kıyıcısı üzerinden bu fazla enerjiyi ısıya dönüştürür.
Daha Kısa Kontrollü Duruş
Uygun frenleme kapasitesi, serbest duruş yerine kontrollü yavaşlamaya yardımcı olur. Ancak direnç tek başına sınırsız kısa duruş süresi sağlamaz; rampa süresi ve atalet hesabı birlikte değerlendirilmelidir.
DC Bara Aşırı Gerilimini Azaltma
Özellikle yüksek devirli spindle uygulamalarında yavaşlama sırasında oluşan rejeneratif enerji sürücünün E-06 benzeri aşırı gerilim hatasına düşmesine neden olabilir.
7,5 kW Sınıfıyla Eşleşme
Paket içindeki inverter ve frenleme direnci 7,5 kW uygulama sınıfı için eşleştirilmiştir. H901 üretici referansında 380V / 7,5 kW model için 1000 W / 75 Ω fren direnci değeri verilir.
Isı Yönetimi
Frenleme sırasında enerji ısıya dönüştüğü için direnç fiziksel olarak yüksek sıcaklıklara ulaşabilir. Montaj yeri, hava dolaşımı ve yanıcı malzemelerden uzaklık önemlidir.
H901 ile Fren Direnci Bağlantı Mantığı
| Terminal | Görevi | Bu sette kullanım |
|---|---|---|
| R / S / T | 3 faz şebeke girişi | 380V sınıfı besleme buraya bağlanır. |
| U / V / W | Motor / spindle çıkışı | Yalnız motora gider; şebeke buraya bağlanmaz. |
| PE | Koruma topraklaması | Sürücü ve motor gövdesi uygun PE hattına bağlanır. |
| P+ / PB | Harici fren direnci terminali | Frenleme direnci bu terminal çifti için ayrılmıştır. |
| P+ / P1 | DC reaktör bağlantısı | Fren direnci terminali değildir; P+ / PB ile karıştırılmamalıdır. |
Kritik bağlantı uyarısı: Frenleme direnci motor çıkışına, R/S/T şebeke girişine veya rastgele DC terminallere bağlanmaz. H901 üzerinde harici fren direnci için ayrılmış P+ / PB terminalleri kullanılır. Enerji kesilse bile DC bara gerilimi bir süre tehlikeli seviyede kalabilir.
75 Ω ve 1000 W Ne Anlama Geliyor?
H901 üretici fren direnci seçim tablosunda üç faz 380V, 7,5 kW model için 1000 W / 75 Ω referans değer verilir. Ohm değeri fren kıyıcısından geçecek akımı belirler; watt değeri ise direncin ısı olarak ne kadar enerjiyi ne kadar süre taşıyabileceğiyle ilişkilidir.
“Daha düşük ohm daha iyi frenler” diye düşünmeyin: Direnç değeri gereğinden düşük seçilirse fren kıyıcısından aşırı akım geçebilir. Gereğinden yüksek seçilirse frenleme etkisi zayıf kalabilir. Üretici minimum direnç sınırı ve uygulamanın fren çevrimi dikkate alınmalıdır.
Yavaşlama Süresi ile Fren Direnci Birlikte Düşünülmelidir
H901'de F00.18 yavaşlama süresi motorun hedef frekanstan sıfıra ne kadar sürede ineceğini belirler. Çok kısa bir süre seçildiğinde motorun mekanik enerjisi DC baraya hızlı geri döner. Fren direnci bu enerjiyi sönümlemeye yardımcı olur ancak fizik kurallarını ortadan kaldırmaz.
- E-06 yavaşlama aşırı gerilim hatasında önce F00.18 süresi ve giriş gerilimi kontrol edilir.
- Proses izin veriyorsa yavaşlama süresini uzatmak çoğu zaman ilk ve en güvenli adımdır.
- Hızlı duruş proses gereğiyse fren direnci ve görev çevrimi birlikte değerlendirilir.
- Sık ve tekrarlı frenlemede direnç sıcaklığı izlenmeli, yeterli soğuma alanı bırakılmalıdır.
- Direnç yüzeyi operatörün temas edebileceği veya kablo izolasyonunu ısıtabileceği yere monte edilmemelidir.
7,5 kW H901 İçin Temel Teknik Değerler
| Özellik | Değer | Pratik anlamı |
|---|---|---|
| Model | H901-4T07R5G | 7,5 kW G sınıfı inverter |
| Giriş | 3 faz AC 380–480V | 380V şebeke sınıfı |
| Nominal çıkış akımı | 17 A | Motor nominal akımı yine motor etiketinden girilir |
| Kontrol | V/F ve SVC | Uygulamaya göre klasik veya sensörsüz vektör kontrol |
| Analog hız | AI1 / AI2 0–10V | CNC kartından hız komutu alınabilir |
| Haberleşme | RS485 / Modbus RTU | PLC/HMI ile uzaktan kontrol imkânı |
| Fren direnci | 1000 W / 75 Ω referans | Üretici tablosundaki 7,5 kW 380V model değeri |
Montaj ve Güvenlik
- Fren direncini sürücünün hava giriş/çıkışını kapatmayacak bir noktaya monte edin.
- Üretici önerisine göre fren direnci sürücüden fiziksel mesafeyle ayrılmalı; yüksek sıcaklık dikkate alınmalıdır.
- Fren direnci kablosunu düşük seviyeli analog ve haberleşme kablolarından uzak tutun.
- Pano içinde metal tozu, yağ sisi ve aşırı sıcaklık varsa ek koruma/havalandırma düşünün.
- Fren direnci ve inverter kasası uygun PE/toprak sistemine sahip pano içinde kullanılmalıdır.
- Enerji kesildikten sonra DC baranın boşaldığı doğrulanmadan P+/PB terminallerine dokunmayın.
Hangi Uygulamalarda Özellikle Faydalıdır?
Yüksek devirli CNC spindle, sık hız değiştiren iş mili, büyük atalete sahip fan/rotor, konveyör, santrifüj ve hızlı kontrollü duruş isteyen benzeri uygulamalarda frenleme direnci önemli hale gelir. Eğer motor doğal olarak uzun sürede duruyorsa ve proses hızlı duruş istemiyorsa, direnç ihtiyacı farklı olabilir.
Sık Sorulan Sorular
Bu paket 7,5 kW spindle motor da içeriyor mu?Hayır. Paket bir adet 7,5 kW 380V H901 inverter ve bir adet 7,5 kW sınıfı frenleme direncinden oluşur. Motor/spindle ayrıca gerekir.
Frenleme direnci sürekli devrede mi?Hayır. Sürücünün fren kıyıcısı DC bara gerilimi yükseldiğinde direnci devreye alır.
75 Ω yerine daha düşük direnç takabilir miyim?Üretici minimum direnç ve kıyıcı akım sınırı doğrulanmadan daha düşük ohm kullanılmamalıdır. Aşırı akım ve donanım hasarı riski doğurabilir.
1000 W değeri motor gücü mü?Hayır. Bu, fren direncinin üretici referansındaki güç sınıfıdır. Motor/inverter 7,5 kW sınıfındadır.
E-06 hatasında fren direnci şart mı?Her zaman değil. Önce yavaşlama rampası, giriş gerilimi ve mekanik durum kontrol edilir. Proses kısa duruş gerektiriyorsa frenleme direnci çözümün parçası olabilir.
Direnç neden çok ısınıyor?Çünkü rejeneratif enerjiyi bilinçli olarak ısıya dönüştürür. Isınması çalışma prensibinin parçasıdır; aşırı sıcaklık ve görev çevrimi yine kontrol edilmelidir.
Teknik bilgiler H901 ürün kaydı ve üretici kılavuzundaki 7,5 kW / 380V fren direnci referans tablosu esas alınarak hazırlanmıştır. Nihai pano tasarımı ve frenleme hesabı gerçek motor, atalet ve görev çevrimine göre yapılmalıdır.
