2,2 kW 220V Motor Sürücü İnverter + 2.2 kW 24000 RPM Su Soğutmalı Spindle Motor Seti 220V (Er20) Seti

2,2 kW 220V Motor Sürücü İnverter + 2.2 kW 24000 RPM Su Soğutmalı Spindle Motor Seti 220V (Er20) Seti

18,880.20₺

Stokta

Stok kodu: KB-K10-GDZ-8AB76B Kategoriler: , , , , , , ,
📦 Kategori: 2.2 Kw Hız Kontrol Cihazları

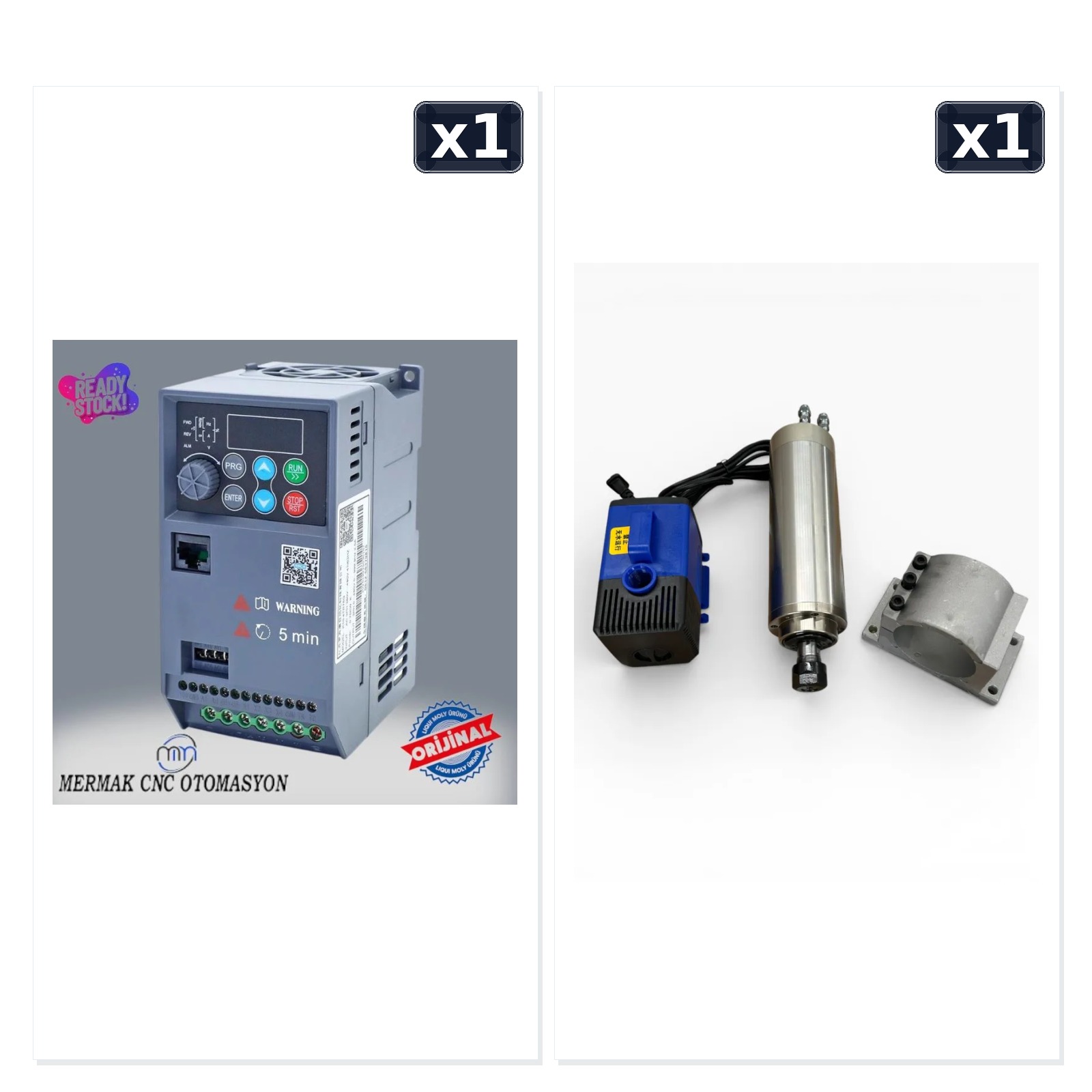

Paket İçeriği
2,2 kW 220V Motor Sürücü İnverter
K10-2S02R2G
x1
2.2 kW 24000 RPM Su Soğutmalı Spindle Motor Seti 220V (Er20)
GDZ80-2.2B(4)
x1

Perakende alım için: 2,2 kW 220V Motor Sürücü İnverter + 2.2 kW 24000 RPM Su Soğutmalı Spindle Motor Seti 220V (Er20) Seti - CNC-Marketi.com

Mermak güvencesiFabrikadan son kullanıcıya · ithalatçı / ana bayi · güçlü stok
İthalatçıAna bayi / distribütörGüçlü stokİyi fiyatKurumsal fatura

Stokta / siparişe uygun · Standart kullanılmamış üründe 14 gün iade; özel ölçü/kesim ürünlerinde şartlar değişebilir.

Bu paket, 2,2 kW 220V Motor Sürücü İnverter ve 2.2 kW 24000 RPM Su Soğutmalı Spindle Motor Seti 220V (Er20) ürünlerinin birlikte kullanıma uygun şekilde eşleştirildiği uyumlu bir kombindir.

📦 Paket İçeriği

2,2 kW 220V Motor Sürücü İnverter

2,2 kW 220V Motor Sürücü İnverter

x1
2.2 kW 24000 RPM Su Soğutmalı Spindle Motor Seti 220V (Er20)

2.2 kW 24000 RPM Su Soğutmalı Spindle Motor Seti 220V (Er20)

x1
2,2 kW Su Soğutmalı CNC Spindle Paketi

K10 220V İnverter + 2,2 kW 24.000 RPM ER20 Su Soğutmalı Spindle

Bu kombin, 2,2 kW sınıfı yüksek hızlı CNC spindle motoru aynı güç sınıfındaki K10 inverterle birlikte kullanmak için hazırlanmıştır. Spindle setinde GDZ80-2.2B(4) motor, su sirkülasyon pompası ve Ø80 montaj braketi bulunur; K10 sürücü ise motorun frekansını, hızlanma/yavaşlama rampasını ve RUN/STOP kontrolünü yönetir.

Spindle2,2 kW / 24.000 RPM
GövdeØ80 mm
PensER20
SoğutmaSu Soğutmalı + Pompa

Uyum Mantığı

Aynı Güç Sınıfı

İnverter ve spindle 2,2 kW sınıfındadır. Motor etiketindeki gerçek akım, gerilim, frekans ve devir değerleri yine K10'a ayrıca girilmelidir.

Yüksek Frekanslı Spindle

24.000 RPM spindle standart 50 Hz motor gibi ayarlanmaz. K10'un F4 motor parametreleri spindle etiketine göre girilir; 400 Hz yalnız etiket bunu doğruluyorsa kullanılır.

Su Soğutma

Pompa sürekli ve kesintisiz sirkülasyon sağlamalıdır. Hava yapmış, tıkanmış veya susuz sistemle yüksek devir çalıştırılmamalıdır.

Ø80 Braket

Spindle gövdesi 80 mm sınıfındadır. Braket Z ekseni plakasına rijit ve eksene dik bağlanmalıdır.

K10'da Girilecek Ana Motor Bilgileri

ParametreBilgiNot
F4.00Motor gücü2,2 kW sınıfı
F4.01Motor gerilimiSpindle etiketinden
F4.02Motor akımıEtiketteki amper
F4.03Nominal frekansEtikette 400 Hz ise 400 Hz
F4.04Nominal devirÜrün kaydı 24.000 RPM sınıfını doğrular
Spindle doğrudan şebekeye bağlanmaz. Motor, inverterin U/V/W çıkışından kontrollü frekansla sürülmelidir.

Su Soğutma Kurulumu

  • Pompa deposu spindle'dan ayrı ve temiz bir haznede tutulmalıdır.
  • Hortumlarda keskin kıvrım, tıkanma ve hava cebi bırakılmamalıdır.
  • Pompa çalışmadan spindle yüksek devirde çalıştırılmamalıdır.
  • Su seviyesi ve sirkülasyon ilk çalıştırmada görsel olarak doğrulanmalıdır.
  • Mineral birikimini azaltmak için uygun temiz soğutma sıvısı kullanılmalıdır.
  • Kaçak yapan hortum veya rakor elektrik panosundan uzak tutulmalıdır.

Mach3 / 0–10V Hız Kontrolü

K10 analog giriş üzerinden 0–10V hız referansı alabilir. F0.03 analog girişe alınır; F2.00–F2.03 ile giriş voltajı ve frekans yüzdesi eşleştirilir. Kontrol kartı 10V verdiğinde inverterin üst frekans sınırı ne ise o değere karşılık gelir.

Önce panel testi: Harici kontrol eklenmeden önce inverter panelinden düşük devirde çalıştırma, yön ve akım davranışı doğrulanmalıdır.

ER20 ve Yüksek Devir Kullanımı

  • Takım sapına uygun ER20 pens kullanın.
  • Pens ve somun konik yüzeyini temiz tutun.
  • Takımı gereksiz uzun dışarıda bırakmayın.
  • 24.000 RPM için uygun olmayan büyük veya balanssız takım kullanmayın.
  • Kesici çapı büyüdükçe devir ve ilerleme yeniden ayarlanmalıdır.
  • Yüksek salgı rulman ömrünü ve yüzey kalitesini olumsuz etkiler.

İlk Devreye Alma

  • Spindle etiketi kaydedilir.
  • Ø80 braket ve Z ekseni rijitliği kontrol edilir.
  • Su devresi doldurulur ve pompa tek başına test edilir.
  • K10 F4 motor parametreleri girilir.
  • Takımsız düşük frekansta dönüş yönü kontrol edilir.
  • Hız kademeli yükseltilir; titreşim, ses ve sıcaklık izlenir.
  • Son olarak Mach3/0–10V veya terminal kontrolü devreye alınır.

Sık Sorulan Sorular

Pompa pakete dahil mi?Spindle ürün kaydında pompa ve bracket dahil set olarak geçer.
Spindle 24.000 RPM için 400 Hz midir?Yalnız motor etiketi bunu doğruluyorsa. Ürün sınıfı yüksek hızlı spindle'dır; nihai etiket değeri esas alınır.
Su yerine şebeke suyu kullanılır mı?Kireç ve korozyon riski nedeniyle temiz ve uygun soğutma sıvısı tercih edilmelidir.
Pompa durursa inverter bunu otomatik bilir mi?Standart yapı bunu otomatik olarak garanti etmez; akış sensörü gibi ayrı koruma tasarımı gerekebilir.
ER20 her takımı tutar mı?ER20 sistemi yalnız uygun pens ve takım sap çapı aralığında kullanılmalıdır.
