Технологии датчиков: Введение и технический анализ различий между оптическими, емкостными и индуктивными датчиками

Технологии датчиков, лежащие в основе промышленной автоматизации, играют незаменимую роль в обеспечении эффективности, безопасности и качества производственных процессов. В современной конкурентной промышленной среде правильный выбор датчика для конкретного применения является критически важным инженерным решением, напрямую влияющим на производительность системы. Данное «Полевое руководство и Техническая Статья» глубоко исследует основные различия, принципы работы, преимущества, недостатки и типичные области применения трех наиболее распространенных базовых технологий датчиков для специалистов по промышленной автоматизации: оптических датчиков, емкостных датчиков и индуктивных датчиков. Наша цель — предоставить инженерам и техникам на производстве всеобъемлющее и практическое руководство для выбора наиболее подходящего датчика в сложных системах автоматизации. Каждый тип датчика обладает своими уникальными возможностями и ограничениями; поэтому правильный анализ требований приложения и выбор наиболее подходящей технологии имеет жизненно важное значение как с точки зрения начальных затрат, так и с точки зрения долгосрочной операционной эффективности. Это руководство выходит за рамки чисто технических знаний, включая экспертные мнения и рекомендации для реальных сценариев на производстве.

Технологии датчиков: Принцип работы и технические данные различий между оптическими, емкостными и индуктивными датчиками

Датчики — это устройства, которые преобразуют физическую величину (близость, расстояние, уровень, температуру и т. д.) в электрический сигнал. Эти датчики, являющиеся основными строительными блоками промышленной автоматизации, используются для обнаружения присутствия, положения или характеристик объектов на производственных линиях. Теперь давайте подробнее рассмотрим принцип работы и технические детали каждого типа датчиков:

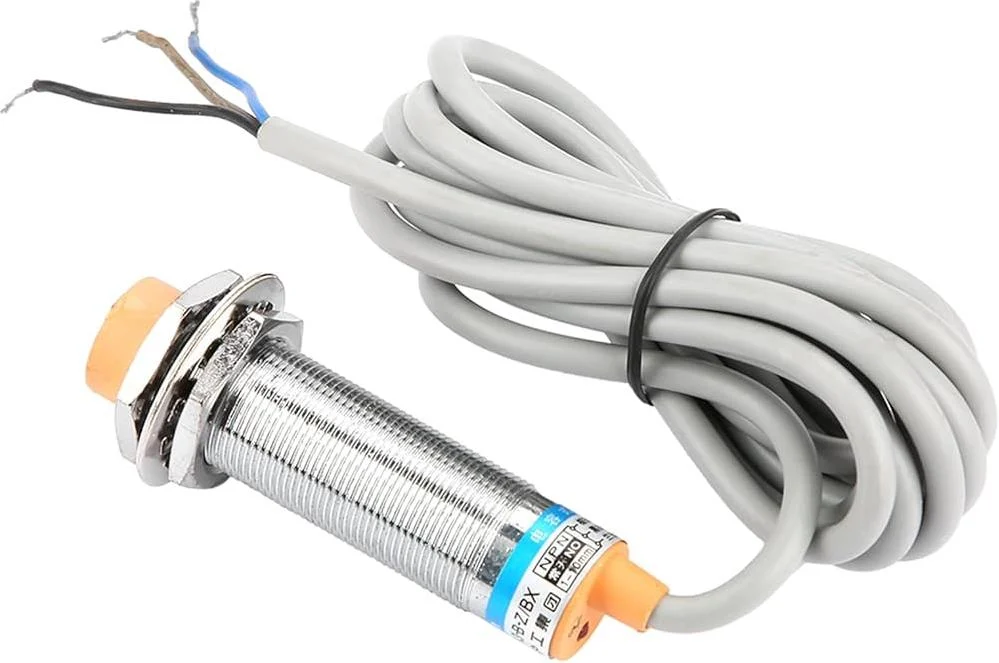

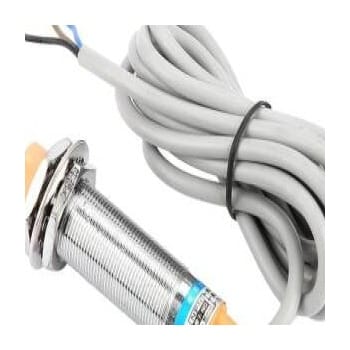

Индуктивные датчики: Надежное решение для обнаружения металла

Индуктивные датчики основаны на принципе электромагнитной индукции и обнаруживают только металлические объекты. Внутри датчика находится катушка, которая создает высокочастотное магнитное поле. Когда металлический объект приближается к чувствительной поверхности датчика, в этом магнитном поле индуцируются вихревые токи (токи Фуко). Эти вихревые токи вызывают потерю энергии в магнитном поле датчика, что приводит к изменению индуктивности катушки. Электронная схема датчика обнаруживает это изменение индуктивности и генерирует переключающий сигнал. Индуктивные датчики часто называют датчиками приближения и они осуществляют бесконтактное обнаружение. Их рабочие частоты обычно находятся в диапазоне кГц, а расстояния обнаружения варьируются от нескольких миллиметров до нескольких сантиметров. Расстояние обнаружения зависит от диаметра датчика, конструкции катушки и типа обнаруживаемого металла (железо, алюминий, медь и т. д.). Ферромагнитные металлы, такие как железо, обнаруживаются легче, в то время как для неферромагнитных металлов, таких как алюминий или медь, расстояние обнаружения обычно меньше. Эти датчики могут работать с высокой надежностью даже в суровых промышленных условиях, таких как пыль, грязь, масло или влага, поскольку эти условия окружающей среды не влияют на их магнитные поля. Их устойчивость к суровым условиям может быть повышена за счет факторов защиты (например, IP67, IP68). Области применения включают определение положения металлических деталей, подсчет, контроль скорости и использование в качестве концевых выключателей деталей машин.

Емкостные датчики: Гибкость обнаружения любых материалов

Емкостные датчики работают, обнаруживая изменения в электрическом поле. Емкостный датчик содержит конденсатор, который действует как две параллельные пластины. Электроды на чувствительной поверхности датчика создают высокочастотное электрическое поле с помощью колебательного контура датчика. Это электрическое поле распространяется перед чувствительной поверхностью. Когда любой материал (металл, пластик, дерево, стекло, жидкость, пыль, гранулы и т. д.) приближается к чувствительной области датчика, емкость датчика изменяется из-за диэлектрической проницаемости (εr) этого материала. Электронная схема датчика обнаруживает это изменение емкости и генерирует переключающий сигнал, когда оно превышает заранее установленное пороговое значение. Самым большим преимуществом емкостных датчиков является их способность обнаруживать неметаллические материалы. Это делает их идеальными для приложений определения уровня; например, они могут обнаруживать уровень жидкости в резервуаре или количество пыли в силосе снаружи, без контакта со стенкой резервуара. Расстояния обнаружения обычно аналогичны индуктивным датчикам, варьируясь от нескольких миллиметров до нескольких сантиметров, и прямо пропорциональны диэлектрической проницаемости обнаруживаемого материала. Материалы с высокой диэлектрической проницаемостью, такие как вода, обнаруживаются легче и на большем расстоянии, в то время как материалы с низкой диэлектрической проницаемостью, такие как воздух, обнаруживаются сложнее. Условия окружающей среды (влажность, колебания температуры) и изменения диэлектрической проницаемости обнаруживаемого материала могут влиять на чувствительность датчика. Поэтому некоторые усовершенствованные емкостные датчики имеют функции автоматической калибровки или температурной компенсации.

Оптические датчики (фотоэлектрические датчики): Большой диапазон и высокая чувствительность

Технологии датчиков: Что следует учитывать на производстве при выборе оптических, емкостных и индуктивных датчиков

• Анализ условий окружающей среды: Условия на производстве являются одним из наиболее критических факторов при выборе датчика. Для пыльных, грязных, влажных, маслянистых, вибрирующих или высокотемпературных сред индуктивные датчики обычно более долговечны. Для оптических датчиков критически важна чистота линз, в то время как емкостные датчики могут быть подвержены влиянию влажности и колебаний температуры. В средах с чрезмерными электромагнитными помехами (EMI) производительность индуктивных датчиков может снижаться, в таких случаях можно рассмотреть экранированные датчики или волоконно-оптические датчики.
• Характеристики целевого материала: Материал обнаруживаемого объекта напрямую определяет тип датчика. Если требуется обнаружение только металла, индуктивные датчики являются наиболее подходящим и экономически эффективным решением. Если необходимо обнаружение неметаллических материалов (жидкости, пластик, дерево, стекло и т. д.), в игру вступают емкостные датчики или оптические датчики. Прозрачные или очень блестящие поверхности могут представлять трудности для оптических датчиков; в таких случаях альтернативой могут быть рефлекторные оптические датчики с поляризационным фильтром, лазерные датчики или ультразвуковые датчики. Для определения уровня жидкости или порошка емкостные датчики предлагают преимущество обнаружения снаружи резервуара.
• Требования к расстоянию обнаружения и чувствительности: Требуемое расстояние обнаружения и чувствительность приложения сильно влияют на выбор датчика. Для обнаружения металла на очень коротких расстояниях (миллиметры) и с высокой точностью индуктивные датчики идеальны. Для обнаружения быстро движущихся объектов на больших расстояниях (метры) предпочтительны оптические датчики (особенно сквозного типа). При необходимости точного измерения расстояния или обнаружения очень мелких объектов следует использовать лазерные оптические датчики или индуктивные/емкостные датчики высокого разрешения.
• Простота монтажа и выравнивания: Необходимо учитывать область монтажа датчика и требования к выравниванию. Индуктивные и емкостные датчики обычно требуют менее точного выравнивания. Оптические датчики, особенно сквозного и рефлекторного типов, требуют точного выравнивания между излучателем и приемником/рефлектором, что может увеличить время установки и трудозатраты. Диффузные оптические датчики предлагают преимущество монтажа из одной точки.
• Стоимость и затраты на обслуживание: Помимо первоначальных инвестиционных затрат, следует учитывать и затраты на обслуживание, которые могут возникнуть в течение всего срока службы датчика. Индуктивные датчики обычно являются наиболее экономичными и наименее требовательными к обслуживанию. Оптические датчики могут требовать очистки линз в грязных средах. Емкостные датчики могут требовать калибровки и регулировки чувствительности в зависимости от условий окружающей среды.
• Интеграция системы и типы выходов: Важна совместимость датчика с ПЛК или системой управления. Типы выходов PNP/NPN, NO/NC, аналоговые (0-10В, 4-20мА) или цифровые (IO-Link) должны выбираться в соответствии с требованиями приложения. В современных системах автоматизации датчики с функцией IO-Link предлагают больше данных и возможности удаленной настройки, упрощая интеграцию системы.

Технологии датчиков: Распространенные проблемы и решения для оптических, емкостных и индуктивных датчиков

Проблемы с датчиками на производстве обычно возникают из-за неправильного выбора датчика, неправильного монтажа, факторов окружающей среды или отсутствия обслуживания. Вот некоторые распространенные проблемы и предлагаемые решения:

• Проблемы с индуктивными датчиками:
  • Проблема: Невозможность обнаружения неметаллических объектов или недостаточное расстояние обнаружения.
    Решение: Индуктивные датчики обнаруживают только металл. Если приложение требует обнаружения неметаллического объекта, следует перейти на емкостные или оптические датчики. Если расстояние обнаружения недостаточно, следует рассмотреть индуктивный датчик большего диаметра или другую технологию.
  • Проблема: Ложное срабатывание датчика из-за влияния металлических конструкций вокруг него или других датчиков.
    Решение: Отрегулируйте монтаж датчика так, чтобы он находился на достаточном расстоянии от окружающих металлических конструкций (обычно в 3 раза больше диаметра датчика). Экранированные индуктивные датчики могут уменьшить такие помехи, удерживая свои магнитные поля более локализованными. Избегайте слишком близкого монтажа датчиков друг к другу или используйте датчики с функцией синхронизации.
  • Проблема: Проблемы с работой при высоких температурах.
    Решение: Для высокотемпературных применений следует выбирать индуктивные датчики, специально разработанные для широкого диапазона температур.
• Проблемы с емкостными датчиками:
  • Проблема: Нестабильное обнаружение или ложное срабатывание из-за влажности окружающей среды или колебаний температуры.
    Решение: Оптимизируйте настройку чувствительности. Используйте усовершенствованные емкостные датчики с функциями компенсации влажности или температуры. Убедитесь, что чувствительная поверхность датчика чиста.
  • Проблема: Несоответствие при обнаружении материалов с разной диэлектрической проницаемостью.
    Решение: Перекалибруйте чувствительность датчика для каждого материала. Некоторые датчики предлагают профили настроек, которые можно сохранить для разных материалов. При необходимости рассмотрите другую технологию, такую как оптический или ультразвуковой датчик, для более стабильного обнаружения.
  • Проблема: Трудности с обнаружением уровня через стенку резервуара из-за толщины или материала стенки резервуара.
    Решение: Выберите более мощный емкостный датчик или область резервуара с более тонкими стенками. Некоторые емкостные датчики имеют специальные режимы, которые могут компенсировать толщину стенки.
• Проблемы с оптическими датчиками:
  • Проблема: Загрязнение линз из-за пыли, грязи, водяного пара или масла, что приводит к прекращению обнаружения.
    Решение: Регулярно очищайте линзы датчика. В суровых условиях используйте датчики в защитных корпусах или поддерживайте чистоту линз с помощью автоматических систем продувки воздухом.
  • Проблема: Ложное обнаружение из-за помех от окружающего света или отражений от блестящих поверхностей.
    Решение: Датчики, использующие модулированный свет, менее подвержены влиянию окружающего света. Для блестящих поверхностей используйте рефлекторные датчики с поляризационным фильтром или диффузные датчики с подавлением заднего фона. Вы можете минимизировать отражения, регулируя угол установки датчика.
  • Проблема: Трудности с обнаружением прозрачных или очень темных/поглощающих поверхностей.
    Решение: Для прозрачных объектов используйте лазерные или контрастные датчики, специально разработанные для этой цели. Ультразвуковые датчики также могут быть хорошей альтернативой для прозрачных объектов. Для очень темных или поглощающих свет поверхностей следует отдавать предпочтение более мощным оптическим или лазерным датчикам.
  • Проблема: Проблемы с выравниванием в сквозных или рефлекторных датчиках.
    Решение: Убедитесь, что датчик и рефлектор/приемник точно выровнены во время монтажа. При необходимости используйте регулировочные винты или монтажные кронштейны. Некоторые датчики поставляются со светодиодными индикаторами, которые облегчают выравнивание.

Технологии датчиков: Заключение и экспертный совет по различиям между оптическими, емкостными и индуктивными датчиками

В сложном мире промышленной автоматизации выбор правильной технологии датчиков является краеугольным камнем успеха системы. Оптические, емкостные и индуктивные датчики, подробно рассмотренные в этом руководстве, каждый со своими уникальными принципами, преимуществами и ограничениями, подходят для различных сценариев применения. Ни одна технология датчиков не является универсально «лучшей»; напротив, наиболее подходящий выбор всегда зависит от конкретных требований приложения, условий окружающей среды, характеристик обнаруживаемого объекта и бюджетных ограничений. В качестве специалиста по автоматизации я рекомендую начинать процесс выбора датчика с систематического подхода. Прежде всего, необходимо четко определить задачу обнаружения: Что будет обнаружено? В каких условиях? С какого расстояния? С какой точностью? Ответы на эти вопросы помогут сузить круг потенциальных технологий датчиков. Во-вторых, не игнорируйте факторы окружающей среды; пыль, влажность, колебания температуры и электромагнитные помехи могут негативно повлиять на производительность датчика, который теоретически выглядит идеальным. В-третьих, оценивайте фактор стоимости не только как первоначальные затраты на приобретение, но и как стоимость жизненного цикла, включающую установку, обслуживание и потенциальное время простоя. Наконец, в эту быстро развивающуюся эпоху технологий отслеживание интеллектуальных технологий датчиков, таких как IO-Link, и функций датчиков нового поколения обеспечит перспективность и большую эффективность ваших систем. Помните, что правильный выбор датчика — это не просто установка детали, а стратегическое инженерное решение, которое повышает эффективность, надежность и, в конечном итоге, прибыльность всей системы автоматизации. Понимание проблем, возникающих на производстве, и разработка практических решений для них являются ключом к освоению и специализации в технологиях датчиков.
