Что такое сопло? Применение в воздушных, жидкостных и охлаждающих системах
📑 Содержание (открыть)
Сопло – это механический компонент, предназначенный для ускорения, направления, контроля формы распыления и размера капель, а также для распыления (атомизации) потока жидкости (воздуха, жидкости или газа). В промышленной автоматизации оно оптимизирует гидродинамику, обеспечивая эффективность и точность в критически важных приложениях, таких как охлаждение, очистка, нанесение покрытий, впрыск топлива и сушка.
Практические заметки для CNC Router, автоматизации и промышленных систем движения.
Сопло – это неотъемлемый элемент промышленной автоматизации, обеспечивающий обработку потоков жидкостей (газов, жидкостей, паров) для конкретных целей. Его основная функция заключается в преобразовании потенциальной энергии потока в кинетическую, что позволяет ускорять поток, изменять его направление, распылять его в определенном узоре или разбивать на мельчайшие капли (атомизация). Конструкция сопла значительно варьируется в зависимости от типа рабочей среды, требований к применению и желаемой производительности. Например, воздушное сопло обычно концентрирует и направляет поток воздуха в определенную точку, тогда как жидкостное сопло рассеивает жидкость в виде тонкого тумана или с заданным рисунком распыления. Охлаждающие сопла специально оптимизированы для снижения температуры поверхностей или окружающей среды. Это разнообразие делает сопла фундаментальным инструментом, используемым практически во всех отраслях современной промышленности, от производственных линий до электростанций, от сельского хозяйства до управления отходами.
Принцип работы и технические данные
Принцип работы сопел основан на фундаментальных принципах гидродинамики, таких как принцип Бернулли и эффект Вентури. Когда жидкость движется из более широкого сечения в более узкое, ее скорость увеличивается в соответствии с законом сохранения массы. Это увеличение скорости, согласно принципу Бернулли, приводит к снижению статического давления жидкости. Внутренняя геометрия сопла оптимизирует это ускорение и падение давления для достижения желаемого рисунка распыления, скорости потока и размера капель. Промышленные сопла обычно состоят из трех основных частей: вход, горловина (сужение) и выход (расширение или прямой струйный выход). Соотношения и формы этих частей напрямую влияют на производительность сопла.
Сопла в воздушных системах
Воздушные сопла предназначены для направления и формирования потока сжатого воздуха для различных целей. Они обычно используются в приложениях для сушки, очистки, охлаждения, транспортировки (пневматическая транспортировка) и в воздушных ножах. Например, для сушки продуктов на производственной линии или удаления пыли и остатков с поверхностей требуется высокоскоростной, сфокусированный поток воздуха. Воздушные сопла обеспечивают гораздо более эффективное использование воздуха по сравнению со стандартными открытыми трубчатыми выходами, снижают уровень шума и повышают безопасность оператора. Существуют различные типы: сопла с плоской струей (сфокусированные, с высоким импульсом), сопла с веерной струей (широкое, плоское распыление) и многоструйные сопла (покрытие большой площади). Важными техническими параметрами при выборе воздушного сопла являются расход воздуха (м³/ч), давление (бар), уровень шума (дБ) и рисунок распыления.

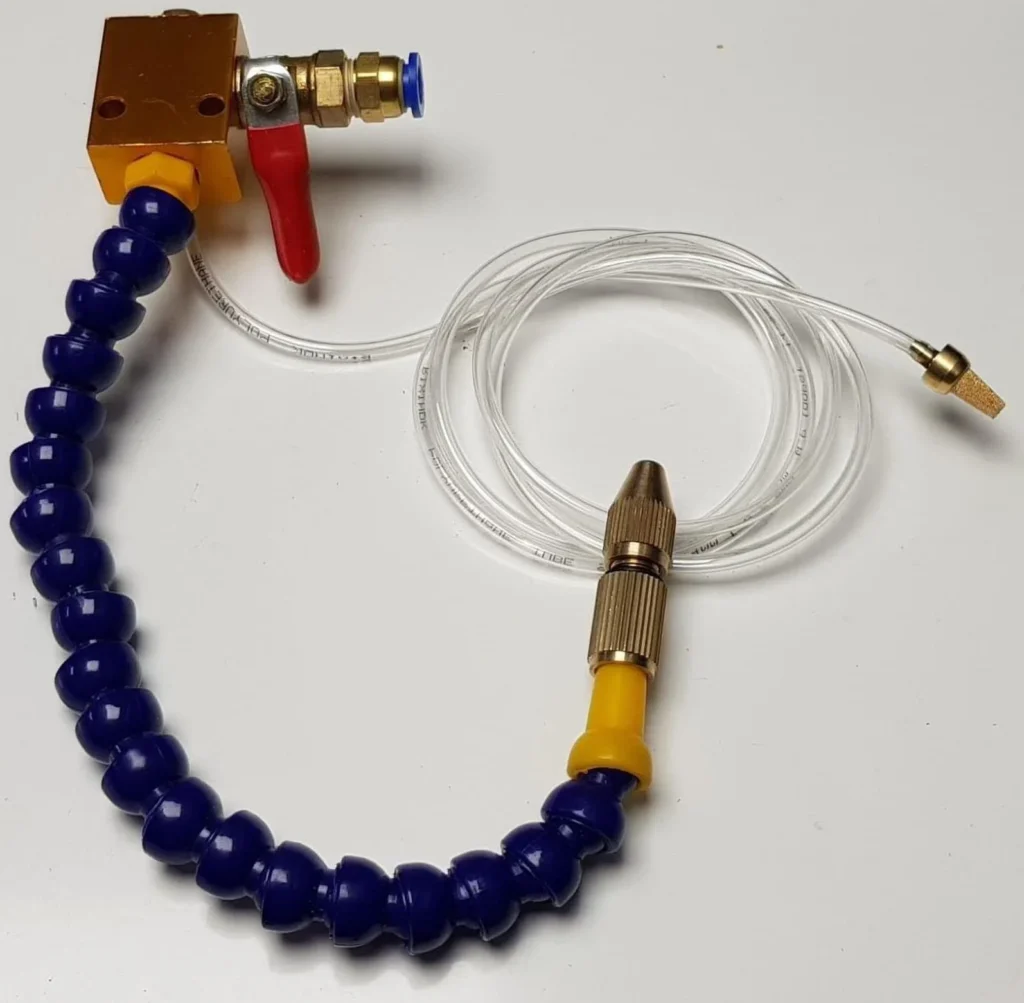

Сопла в жидкостных системах
Жидкостные сопла используются в широком спектре промышленных применений для распыления, атомизации, нанесения покрытий, промывки и увлажнения жидкостей. Эти применения включают распыление красок, впрыск топлива, опрыскивание в сельском хозяйстве, пожаротушение, смешивание химикатов и системы очистки. Основная цель жидкостных сопел — распределить жидкость с желаемым размером капель и рисунком распыления. Рисунки распыления обычно могут быть полноконусными (широкое, равномерное распределение), полыми конусами (кольцеобразное, мелкие капли), плоскоструйными (в виде тонкой линии) и сплошной струей (сфокусированные, с высоким импульсом). Размер капель может контролироваться на уровне микрон в зависимости от давления, размера отверстия и вязкости жидкости. Расход, угол распыления, давление и вязкость жидкости являются критическими техническими данными при выборе жидкостного сопла.
Сопла в охлаждающих системах
Охлаждающие сопла имеют жизненно важное значение для контроля температуры в промышленных процессах. Они используются для охлаждения поверхностей, газов или оборудования в условиях высоких температур, таких как металлообработка, литье, производство стекла, литье пластмасс под давлением и электростанции. Распыляя воду или специальные охлаждающие жидкости в виде тонкого тумана или с определенным рисунком распыления, они обеспечивают испарительное охлаждение или прямой теплообмен. Например, быстрое охлаждение горячей стальной полосы на сталелитейном заводе или снижение температуры выхлопных газов в газовой турбине осуществляется с помощью специально разработанных охлаждающих сопел. Эти сопла обычно изготавливаются из материалов, устойчивых к высоким термическим ударам и агрессивным средам. Угол распыления, расход и размер капель являются факторами, напрямую влияющими на эффективность охлаждения. Особенно в приложениях испарительного охлаждения, малый и однородный размер капель обеспечивает максимальную площадь поверхности, оптимизируя теплопередачу.
| Параметр | Значение/Описание |
|---|---|
| Типы материалов | Нержавеющая сталь (303, 316, 316L), латунь, пластик (PP, PVDF, PTFE), керамика (карбид кремния), специальные сплавы (Hastelloy, Monel) |
| Диапазон расхода | от 0.1 л/мин до 1000+ л/мин (жидкость), от 10 м³/ч до 500+ м³/ч (воздух), зависит от давления и размера отверстия |
| Рабочее давление | от 0.5 бар до 200+ бар (от низкоскоростного распыления до высокоскоростной атомизации) |
| Рисунки распыления | Полный конус, полый конус, плоская струя, сплошная струя, воздушный нож, туман, распыленная струя |
| Размер капель | от 10 микрон до 1000+ микрон (классифицируется как микро-распыление, тонкий туман, грубый спрей) |
| Типы соединений | Внутренняя/внешняя резьба NPT, BSPT, BSPP, фланцевые, быстроразъемные, сварные соединения |
| Угол распыления | от 0° (сплошная струя) до 180° (широкоугольный конус), более широкие углы для специальных применений |
Важные аспекты при эксплуатации
- Правильный выбор и расчет размера сопла: Критически важно выбрать сопло с подходящим типом, материалом, расходом и рисунком распыления в соответствии с требованиями применения (тип жидкости, вязкость, давление, температура, целевая поверхность, расстояние распыления, желаемый эффект). Неправильный выбор может привести к недостаточной производительности, растрате энергии и сбоям в системе. Например, использование латунного сопла вместо сопла из нержавеющей стали для абразивной жидкости приведет к быстрому износу и засорению. Поэтому определение правильного сопла требует тщательного инженерного анализа и, при необходимости, технической поддержки от производителей.
- Монтаж, выравнивание и позиционирование: Правильный монтаж и выравнивание сопла относительно цели являются ключом к производительности распыления. Неправильное выравнивание может привести к искажению рисунка распыления, недостаточному покрытию или образованию отходов. В условиях вибрации следует использовать соответствующие крепежные элементы для предотвращения ослабления сопла и проводить периодические проверки. Угол распыления, высота и расстояние должны быть отрегулированы для обеспечения требуемого покрытия и эффекта, необходимого для конкретного применения.
- Обслуживание и очистка: Регулярная очистка и техническое обслуживание сопел необходимы для поддержания их оптимальной производительности. Отложения, засорения или износ могут значительно снизить эффективность распыления. В зависимости от рабочей среды могут потребоваться периодические процедуры очистки (например, ультразвуковая ванна, промывка растворителем) или замена изношенных компонентов.
Правильный выбор и обслуживание сопел являются залогом эффективности, безопасности и экономичности многих промышленных процессов. Если вам требуется подобрать оптимальное решение для вашего производства, свяжитесь с нашими специалистами для консультации.
