Воздушное или водяное охлаждение шпинделя: что выбрать для вашего станка с ЧПУ?
📑 Содержание (открыть)
Практические заметки для CNC Router, автоматизации и промышленных систем движения.
Выбор между шпинделем с воздушным охлаждением и шпинделем с водяным охлаждением зависит от требований вашего производства к мощности, точности, уровню шума, простоте обслуживания и бюджету. Для точных работ, требующих высокой мощности и длительной непрерывной работы при низком уровне шума, идеальным выбором будет шпиндель с водяным охлаждением. Для приложений средней мощности, где важны более низкая стоимость, простота установки и обслуживания, предпочтительнее шпиндель с воздушным охлаждением.
В промышленных автоматизированных системах, особенно в станках с ЧПУ, шпиндельные двигатели являются ключевыми компонентами, обеспечивающими вращение режущего инструмента. Работая на высоких скоростях и под значительными нагрузками, они генерируют большое количество тепла. Эффективное отведение этого тепла жизненно важно для продления срока службы шпинделя, поддержания точности обработки и оптимизации производительности системы. Управление тепловыделением осуществляется в основном двумя методами: воздушное охлаждение шпинделя и водяное охлаждение шпинделя. Каждый из этих типов систем имеет свои преимущества и недостатки, и правильный выбор является критическим шагом для успеха вашего производства.
Системы воздушного охлаждения шпинделя рассеивают тепло, циркулируя воздух вокруг двигателя с помощью вентилятора. Они обычно работают с интегрированным вентилятором на корпусе шпинделя или с внешним потоком воздуха. Эти системы широко используются благодаря своей простой конструкции и относительно низким затратам на установку.
С другой стороны, системы водяного охлаждения шпинделя отводят тепло, пропуская охлаждающую жидкость (обычно воду или специальные охлаждающие жидкости) через внутренние каналы двигателя. Затем эта жидкость охлаждается в чиллере или радиаторе и возвращается к шпинделю. Эта замкнутая система обеспечивает более эффективный теплообмен и более стабильную рабочую температуру, что важно для высокоточных и непрерывных операций.
Принцип работы и технические характеристики
Принцип работы и технические характеристики систем охлаждения шпинделя играют решающую роль при выборе. Каждый тип системы предлагает различные характеристики производительности, стоимости и требований к обслуживанию.
Принцип работы шпинделя с воздушным охлаждением
Шпиндель с воздушным охлаждением обычно использует вентилятор, напрямую соединенный с валом двигателя или приводимый отдельным электродвигателем. Вентилятор втягивает воздух через ребра или специальные каналы на корпусе шпинделя и пропускает его над горячими поверхностями, рассеивая тепло в атмосферу. Этот простой и прямой метод облегчает установку и устраняет необходимость в дополнительном охлаждающем оборудовании. Однако эффективность охлаждения зависит от температуры окружающей среды и интенсивности воздушного потока. В условиях высокой температуры окружающей среды или в пыльных помещениях эффективность может снижаться. Кроме того, уровень шума, создаваемый вентилятором, может быть недостатком в чувствительных рабочих средах.

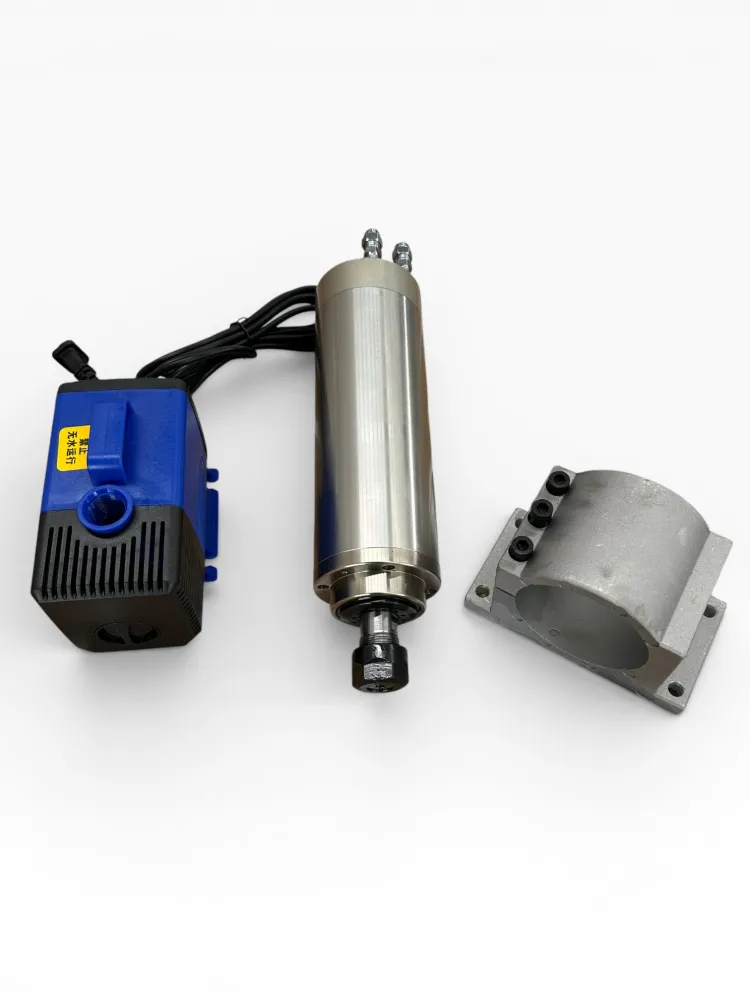

Принцип работы шпинделя с водяным охлаждением
Шпиндель с водяным охлаждением циркулирует охлаждающую жидкость через специальные каналы внутри корпуса двигателя. Жидкость поглощает тепло от шпинделя и переносит его во внешнюю чиллерую установку. Чиллер охлаждает жидкость, поддерживает ее при определенной температуре и перекачивает обратно к шпинделю. Эта замкнутая система позволяет более точно контролировать температуру шпинделя независимо от условий окружающей среды. Это минимизирует ошибки, связанные с тепловым расширением, особенно при длительных операциях, требующих высокой точности. Высокая эффективность, низкий уровень шума и стабильная рабочая температура являются основными преимуществами систем водяного охлаждения. Однако наличие дополнительной чиллерной установки, трубопроводов и охлаждающей жидкости увеличивает стоимость и сложность установки.
| Параметр | Шпиндель с воздушным охлаждением | Шпиндель с водяным охлаждением |
|---|---|---|
| Эффективность охлаждения | Средняя, зависит от температуры окружающей среды | Высокая, независима от окружающей среды, стабильная |
| Уровень шума | Высокий (из-за шума вентилятора) | Низкий (чилер может быть установлен отдельно) |
| Простота установки | Очень простая (подключи и работай) | Средняя (требуется чиллер, трубопроводы) |
| Требования к обслуживанию | Чистка вентилятора, проверка воздушных фильтров | Замена жидкости, обслуживание чиллера, проверка на утечки |
| Стоимость | Низкая начальная и эксплуатационная стоимость | Высокая начальная стоимость (включая чиллер) |
| Точность и стабильность | Средняя, более подвержен тепловому расширению | Высокая, тепловое расширение минимизировано |
| Области применения | Общего назначения ЧПУ, обработка дерева, пластика, легких металлов | Точная металлообработка, изготовление пресс-форм, длительные операции |
Важные аспекты при выборе в реальных условиях
- Условия окружающей среды и управление пылью: Поскольку шпиндели с воздушным охлаждением используют воздух из рабочей среды, в пыльных условиях они могут столкнуться с проблемами, такими как засорение лопастей вентилятора или попадание пыли внутрь двигателя. Это снижает эффективность охлаждения и сокращает срок службы шпинделя. В таких условиях использование воздушных фильтров или регулярная чистка вентилятора имеют жизненно важное значение. Системы водяного охлаждения, работающие по замкнутому циклу, меньше подвержены воздействию пыли.
- Допуск шума и рабочая среда: Шпиндели с воздушным охлаждением создают постоянный фоновый шум из-за работы охлаждающего вентилятора. Это может быть неприятно в цехах, где операторы работают длительное время, или в лабораториях, где требуется тишина. В системах с водяным охлаждением чиллер обычно может быть установлен вдали от обрабатывающего центра, что значительно снижает уровень шума в рабочей зоне. Этот фактор может быть решающим для проектов, чувствительных к шуму.
- Режимы обслуживания и затраты: Обслуживание шпинделей с воздушным охлаждением, как правило, проще: достаточно периодически чистить лопасти вентилятора и воздухозаборники. Системы с водяным охлаждением требуют более комплексного обслуживания. Необходимо регулярно проверять охлаждающую жидкость, заменять ее при загрязнении или потере свойств, чистить фильтры чиллера и контролировать возможные утечки. Эти дополнительные шаги обслуживания увеличивают эксплуатационные расходы и могут потребовать более сложного ремонта в случае неисправности.
- Термическая стабильность и точность обработки: Высокоточные обрабатывающие операции, особенно в таких областях, как металлообработка или изготовление пресс-форм, требуют максимально стабильной рабочей температуры шпинделя. Системы воздушного охлаждения более подвержены влиянию изменений температуры окружающей среды и колебаний нагрузки, что может привести к тепловому расширению. Это, в свою очередь, может вызвать отклонения в допусках обработки. Системы водяного охлаждения, благодаря чиллеру, поддерживают температуру шпинделя в узком диапазоне, обеспечивая гораздо более высокую термическую стабильность и, следовательно, лучшую точность обработки.
- Мощность и режим непрерывной работы: Для шпинделей высокой мощности и приложений, требующих длительной непрерывной работы, системы водяного охлаждения, как правило, являются более подходящим выбором. Воздушное охлаждение может оказаться недостаточным для отвода тепла при определенном уровне мощности, что приведет к перегреву шпинделя и его преждевременному выходу из строя. Водяное охлаждение способно справляться с гораздо более высокими тепловыми нагрузками и позволяет шпинделю поддерживать номинальную производительность в течение более длительного времени.
Выбор между воздушным и водяным охлаждением шпинделя для вашего фрезерного станка с ЧПУ или другого обрабатывающего центра является важным решением, которое напрямую влияет на производительность, точность и долговечность вашего оборудования. Учитывайте специфику ваших задач, условия эксплуатации и бюджетные ограничения при принятии окончательного решения. Для получения консультации по выбору оптимального решения для вашего производства, пожалуйста, свяжитесь с нами.
