Hava Soğutmalı Spindle mı Su Soğutmalı Spindle mı Tercih Edilmeli?

Hava soğutmalı spindle mı su soğutmalı spindle mı tercihi, uygulamanızın gerektirdiği güç, hassasiyet, gürültü seviyesi, bakım kolaylığı ve maliyet faktörlerine bağlıdır. Yüksek güç, uzun süreli çalışma ve düşük gürültü gerektiren hassas işler için su soğutmalı spindle; daha düşük maliyet, basit kurulum ve bakım kolaylığı arayan, orta güçteki uygulamalar için ise hava soğutmalı spindle idealdir.

Hava Soğutmalı Spindle mı Su Soğutmalı Spindle mı Tercih Edilmeli? Nedir?

Endüstriyel otomasyon ve özellikle CNC işleme merkezlerinde kullanılan spindle motorlar, kesici takımın dönme hareketini sağlayan kritik bileşenlerdir. Yüksek hızlarda ve ağır yük altında çalıştıkları için önemli miktarda ısı üretirler. Bu ısının etkin bir şekilde dağıtılması, spindle’ın ömrünü uzatmak, işleme hassasiyetini korumak ve sistem performansını optimize etmek için hayati öneme sahiptir. Isı yönetimi, temel olarak iki ana yöntemle sağlanır: hava soğutmalı spindle ve su soğutmalı spindle. Her iki sistemin de kendine özgü avantajları ve dezavantajları bulunmaktadır ve doğru seçimi yapmak, uygulamanın başarısı için kritik bir adımdır.

Hava soğutmalı spindle sistemleri, motorun etrafındaki havayı bir fan yardımıyla dolaştırarak ısıyı dağıtır. Genellikle spindle gövdesi üzerinde bulunan entegre bir fan veya harici bir hava akımı ile çalışırlar. Bu sistemler, basit yapıları ve nispeten düşük kurulum maliyetleri nedeniyle yaygın olarak tercih edilir.

Öte yandan, su soğutmalı spindle sistemleri, motorun içinden geçen bir soğutma sıvısı (genellikle su veya özel soğutma sıvıları) aracılığıyla ısıyı emer ve bir chiller veya radyatör sistemi yardımıyla bu sıvıyı soğutarak tekrar spindle’a gönderir. Bu kapalı döngü sistemi, daha verimli bir ısı transferi ve daha kararlı bir çalışma sıcaklığı sağlar, bu da yüksek hassasiyetli ve sürekli operasyonlar için önemlidir.

Çalışma Prensibi ve Teknik Veriler

Spindle soğutma sistemlerinin çalışma prensibi ve teknik özellikleri, seçim sürecinde belirleyici rol oynar. Her bir türün sunduğu performans, maliyet ve bakım gereksinimleri farklıdır.

Hava Soğutmalı Spindle mı Su Soğutmalı Spindle mı Tercih Edilmeli?

Hava Soğutmalı Spindle Çalışma Prensibi

Hava soğutmalı spindle, genellikle motor miline doğrudan bağlı bir fan veya ayrı bir elektrik motoruyla çalışan bir fan kullanır. Fan, spindle gövdesi üzerindeki kanatçıklar veya özel kanallar aracılığıyla havayı çeker ve sıcak yüzeyler üzerinden geçirerek ısıyı atmosfere yayar. Bu basit ve doğrudan yöntem, kurulumu kolaylaştırır ve ek soğutma ekipmanlarına olan ihtiyacı ortadan kaldırır. Ancak, soğutma verimliliği ortam sıcaklığına ve hava akışına bağlıdır. Ortam sıcaklığının yüksek olduğu veya tozlu ortamlarda verimlilik düşebilir. Ayrıca, fanın neden olduğu gürültü seviyesi, hassas çalışma ortamlarında bir dezavantaj olabilir.

Su Soğutmalı Spindle Çalışma Prensibi

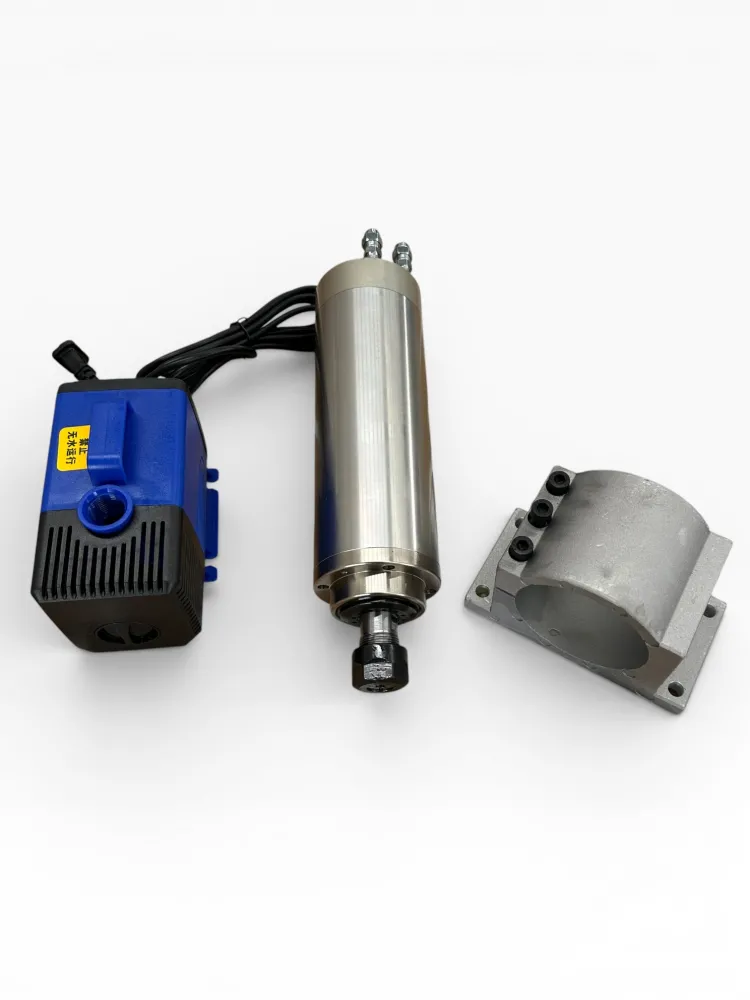

Su soğutmalı spindle, motor gövdesi içinde bulunan özel kanallardan soğutma sıvısını dolaştırır. Sıvı, spindle’dan aldığı ısıyı dışarıdaki bir chiller ünitesine taşır. Chiller, sıvıyı soğutarak belirli bir sıcaklıkta tutar ve pompalayarak tekrar spindle’a gönderir. Bu kapalı döngü sistemi, ortam koşullarından bağımsız olarak spindle’ın sıcaklığını daha hassas bir şekilde kontrol etme imkanı sunar. Bu da özellikle uzun süreli ve yüksek hassasiyet gerektiren işlerde termal genleşme kaynaklı hataları minimuma indirir. Yüksek verimlilik, düşük gürültü seviyesi ve kararlı çalışma sıcaklığı, su soğutmalı sistemlerin başlıca avantajlarıdır. Ancak, ek soğutma ünitesi (chiller), borulama ve soğutma sıvısı gibi bileşenler, kurulum maliyetini ve karmaşıklığını artırır.

Parametre	Hava Soğutmalı Spindle	Su Soğutmalı Spindle
Soğutma Verimliliği	Orta, ortam sıcaklığına bağımlı	Yüksek, ortamdan bağımsız, kararlı
Gürültü Seviyesi	Yüksek (fan sesi nedeniyle)	Düşük (chiller uzakta konumlandırılabilir)
Kurulum Kolaylığı	Çok kolay (tak ve çalıştır)	Orta (chiller, borulama gerektirir)
Bakım Gereksinimi	Fan temizliği, hava filtresi kontrolü	Sıvı değişimi, chiller bakımı, sızıntı kontrolü
Maliyet	Düşük başlangıç ve işletme maliyeti	Yüksek başlangıç maliyeti (chiller dahil)
Hassasiyet & Kararlılık	Orta, termal genleşmeye daha yatkın	Yüksek, termal genleşme minimize edilir
Uygulama Alanları	Genel amaçlı CNC, ahşap, plastik, hafif metal işleme	Hassas metal işleme, kalıpçılık, uzun süreli operasyonlar

Sahada Dikkat Edilmesi Gerekenler

Ortam Koşulları ve Toz Yönetimi: Hava soğutmalı spindle’lar, çalışma ortamındaki havayı doğrudan kullandıkları için tozlu ortamlarda fan kanatçıklarının tıkanması veya motor içine toz girmesi gibi sorunlarla karşılaşabilir. Bu durum, soğutma verimliliğini düşürür ve spindle ömrünü kısaltır. Bu tür ortamlarda hava filtreleri kullanmak veya düzenli fan temizliği yapmak hayati önem taşır. Su soğutmalı sistemler ise kapalı döngü çalıştıkları için ortamdaki tozdan daha az etkilenirler.
Gürültü Toleransı ve Çalışma Ortamı: Hava soğutmalı spindle’lar, soğutma fanının neden olduğu sürekli bir gürültü seviyesine sahiptir. Bu, özellikle insan operatörlerin uzun süre çalıştığı atölyelerde veya sessizlik gerektiren araştırma/geliştirme laboratuvarlarında rahatsız edici olabilir. Su soğutmalı sistemlerde ise chiller ünitesi genellikle işleme makinesinden uzakta konumlandırılabildiği için çalışma alanındaki gürültü seviyesi önemli ölçüde daha düşüktür. Gürültü hassasiyeti olan projelerde bu faktör belirleyici olabilir.
Bakım Rutinleri ve Maliyetler: Hava soğutmalı spindle’ların bakımı genellikle daha basittir; fan kanatçıklarının ve hava girişlerinin periyodik olarak temizlenmesi yeterlidir. Ancak, su soğutmalı sistemler daha kapsamlı bakım gerektirir. Soğutma sıvısının düzenli olarak kontrol edilmesi, kirlendiğinde veya özelliğini yitirdiğinde değiştirilmesi, chiller ünitesinin filtrelerinin temizlenmesi ve potansiyel sızıntıların kontrolü önemlidir. Bu ek bakım adımları, işletme maliyetlerine yansır ve arıza durumunda daha karmaşık onarımlar gerektirebilir.
Termal Kararlılık ve İşleme Hassasiyeti: Yüksek hassasiyetli işleme uygulamaları, özellikle metal işleme veya kalıpçılık gibi alanlarda, spindle’ın çalışma sıcaklığının mümkün olduğunca sabit kalmasını gerektirir. Hava soğutmalı sistemler, ortam sıcaklığı değişimlerinden ve yük dalgalanmalarından daha fazla etkilenerek termal genleşmeye yol açabilir. Bu da işleme toleranslarında sapmalara neden olabilir. Su soğutmalı sistemler, chiller sayesinde spindle sıcaklığını dar bir aralıkta tutabildiği için çok daha yüksek termal kararlılık ve dolayısıyla daha iyi işleme hassasiyeti sunar.
Güç ve Sürekli Çalışma Yükü: Yüksek güçlü spindle’lar ve uzun süreli, kesintisiz çalışma gerektiren uygulamalar için su soğutmalı sistemler genellikle daha uygun bir seçenektir. Hava soğutma, belirli bir güç seviyesinin üzerinde yeterli ısı transferi sağlayamayabilir ve bu da spindle’ın aşırı ısınmasına ve erken arızasına yol açabilir. Su soğutma, çok daha yüksek ısı yüklerini yönetebilir ve spindle’ın nominal performansını daha uzun süre korumasını sağlar.

Sık Karşılaşılan Sorunlar ve Çözümleri

Her iki soğutma sisteminin de kendine özgü potansiyel sorunları ve çözüm yöntemleri bulunmaktadır. Bu sorunları önceden bilmek ve müdahale planlarını hazırlamak, üretim kesintilerini minimize etmede önemlidir.

Hava Soğutmalı Spindle Sorunları:

Aşırı Isınma: En yaygın sorundur. Fan kanatçıklarının toz veya talaşla tıkanması, ortam sıcaklığının aşırı yüksek olması veya spindle’ın kapasitesinin üzerinde zorlanması aşırı ısınmaya yol açar.
Çözüm: Periyodik fan ve hava giriş temizliği, uygun ortam sıcaklığının sağlanması, spindle’ın nominal yük limitleri içinde kullanılması. Gerekirse harici soğutma fanları veya daha güçlü bir spindle’a geçiş düşünülmelidir.
Yüksek Gürültü: Zamanla fan yataklarının aşınması veya fan kanatçıklarına yabancı cisimlerin teması gürültüyü artırabilir.
Çözüm: Fan yataklarının kontrolü ve değişimi, fan kanatçıklarının temizliği ve dengesinin sağlanması.
Motor Arızası: Aşırı ısınma, izolasyonun bozulmasına ve motor sargılarının yanmasına neden olabilir.
Çözüm: Spindle’ın aşırı yüklenmesini önlemek, soğutma sisteminin düzenli bakımını yapmak ve termal koruma sistemlerini aktif tutmak.

Su Soğutmalı Spindle Sorunları:

Sızıntılar: Boru bağlantılarında, chiller hortumlarında veya spindle içindeki kanallarda meydana gelebilecek sızıntılar, soğutma sıvısı kaybına ve potansiyel olarak makineye zarar verebilir.
Çözüm: Tüm bağlantı noktalarının düzenli görsel kontrolü, hortumların ve contaların aşınma durumunun takibi ve gerektiğinde değişimi. Sızıntı tespit edildiğinde derhal müdahale edilmelidir.
Soğutma Sıvısı Kirliliği veya Bozulması: Soğutma sıvısı zamanla kirlenebilir, yosunlanabilir veya antifriz/korozyon önleyici özelliklerini kaybedebilir. Bu durum, soğutma verimliliğini düşürür ve kanallarda tıkanıklıklara yol açabilir.
Çözüm: Soğutma sıvısının periyodik olarak kontrol edilmesi ve üretici tavsiyelerine göre değiştirilmesi. Yosun önleyici ve korozyon inhibitörü içeren özel soğutma sıvıları kullanmak önemlidir.
Chiller Arızası: Chiller ünitesi, soğutma sıvısını istenen sıcaklıkta tutan ana bileşendir. Pompa arızası, soğutma gazı kaçağı veya kondenser tıkanıklığı gibi sorunlar soğutma performansını etkiler.
Çözüm: Chiller’ın düzenli bakımı (filtre temizliği, gaz seviyesi kontrolü), pompa performansının izlenmesi. Chiller’ın arıza kodlarını takip etmek ve yetkili servisten destek almak.
Hava Kabarcıkları: Soğutma sisteminde hava kabarcıkları oluşması, sıvı akışını engelleyerek soğutma verimliliğini düşürebilir.
Çözüm: Sistemin doğru bir şekilde doldurulması ve havasının alınması. Periyodik olarak sistemdeki hava tahliye valflerinin kontrol edilmesi.

Uzman Tavsiyesi

Endüstriyel otomasyon sektöründe CNC spindle seçimi, projenizin başarısı ve yatırımınızın geri dönüşü açısından kritik bir karardır. Uzman gözüyle bakıldığında, “en iyi” spindle tipi diye bir kavram yoktur; sadece uygulamanıza en uygun olanı vardır. Eğer bütçe kısıtlıysa, kurulum kolaylığı ön plandaysa ve işleyeceğiniz malzemeler (ahşap, plastik, hafif alaşımlar gibi) çok yüksek hassasiyet veya uzun süreli yoğun yük gerektirmiyorsa, hava soğutmalı spindle mükemmel bir başlangıç noktası olabilir. Bu sistemler, basit yapıları sayesinde genellikle daha az arıza riski taşır ve bakımları daha pratiktir. Ancak, çalışma ortamınızın tozdan arındırılmış olması veya düzenli temizlik rutinlerinin titizlikle uygulanması gerektiğini unutmamak gerekir. Gürültü seviyesi, insan faktörünün yoğun olduğu atölyelerde göz ardı edilmemesi gereken bir unsurdur.

Öte yandan, yüksek hassasiyetli işleme, uzun süreli kesintisiz operasyonlar, sert metallerin işlenmesi veya düşük gürültü seviyesinin mutlak bir gereklilik olduğu durumlarda, su soğutmalı spindle sistemleri tartışmasız üstünlük sağlar. Chiller ünitesinin sağladığı kararlı sıcaklık kontrolü, termal genleşme kaynaklı hataları minimize ederek işleme toleranslarınızı en dar aralıkta tutmanıza olanak tanır. Bu, özellikle kalıpçılık, havacılık veya medikal sektördeki parçaların üretiminde hayati öneme sahiptir. Başlangıç maliyetleri ve bakım gereksinimleri daha yüksek olsa da, uzun vadede sunduğu performans, güvenilirlik ve işleme kalitesi bu ek yatırımı fazlasıyla haklı çıkarır. Unutulmamalıdır ki, su soğutmalı sistemlerde soğutma sıvısının kalitesi ve düzenli değişimi, chiller ünitesinin periyodik bakımı ve olası sızıntıların erken tespiti, sistemin sorunsuz çalışması için kritik öneme sahiptir.

Sonuç olarak, kararınızı verirken aşağıdaki adımları izlemenizi tavsiye ederim: Öncelikle uygulamanızın güç gereksinimlerini, işleme hassasiyeti beklentilerini, çalışma süresini ve ortam koşullarını detaylıca analiz edin. Ardından, her iki sistemin başlangıç maliyetlerini, işletme maliyetlerini (enerji tüketimi, bakım, sarf malzemeleri) ve potansiyel arıza risklerini karşılaştırın. Gürültü hassasiyeti ve kurulum karmaşıklığı gibi faktörleri de göz önünde bulundurarak, projenize en uygun dengeyi sunan spindle tipini seçmelisiniz. Doğru seçim, sadece üretim verimliliğinizi artırmakla kalmayacak, aynı zamanda ekipmanınızın ömrünü uzatarak uzun vadede önemli tasarruflar sağlayacaktır.
