Типы токарных патронов: различия между 3-кулачковыми и 4-кулачковыми патронами. Введение и технический анализ

Токарные станки, являющиеся сердцем промышленной автоматизации и современных производственных процессов, незаменимы в обрабатывающей промышленности благодаря своим возможностям точной обработки. Одним из наиболее важных компонентов этих станков являются токарные патроны, которые обеспечивают надежное и центрированное крепление заготовки, позволяя точно выполнять операции обработки. Токарные патроны играют жизненно важную роль в позиционировании заготовки относительно оси вращения и ее фиксации во время обработки. Правильный выбор патрона напрямую влияет не только на качество и точность заготовки, но также на производительность, безопасность труда и общие эксплуатационные расходы. Эта техническая статья предназначена для специалистов, инженеров и операторов в секторе промышленной автоматизации и подробно рассматривает основные различия, принципы работы, преимущества, недостатки и области применения двух наиболее распространенных типов токарных патронов: 3-кулачковых (трехкулачковых) и 4-кулачковых (четырехкулачковых). Цель этого руководства — предоставить необходимые технические знания для правильного выбора патрона и предложить практические решения проблем, которые могут возникнуть в производственных процессах. Правильное понимание этих патронов, используемых в широком диапазоне от современных токарных станков с ЧПУ до обычных машин, имеет большое значение для интеграции и оптимизации систем автоматизации.

Типы токарных патронов: различия между 3-кулачковыми и 4-кулачковыми патронами. Принцип работы и технические данные

Токарные патроны — это механические устройства, которые обеспечивают фиксацию заготовки по оси вращения во время обработки. Они состоят из корпуса, подвижных кулачков и механизма, приводящего эти кулачки в движение. Этот механизм прочно захватывает заготовку, гарантируя ее устойчивость к силам резания. Конструкция и принцип работы патронов различаются в зависимости от таких факторов, как геометрия заготовки, требуемая точность и скорость производства. Теперь перейдем к подробному техническому анализу 3-кулачковых и 4-кулачковых патронов.

3-кулачковые самоцентрирующиеся токарные патроны (трехкулачковый автоматический патрон)

Принцип работы: 3-кулачковые патроны, как следует из названия, имеют три кулачка. Эти кулачки обычно соединены друг с другом с помощью спиральной шестерни или кулачкового механизма. Благодаря этому соединению одно движение ключа патрона приводит к одновременному перемещению всех трех кулачков внутрь или наружу. Это одновременное движение автоматически центрирует заготовку. Из-за этой особенности их называют «самоцентрирующимися» или «автоматически центрирующимися». Даже если заготовка закреплена эксцентрично, патрон пытается выровнять ее по геометрическому центру.

Технические преимущества:

• Быстрое зажимание: Время зажима и снятия заготовки очень короткое благодаря одной точке регулировки. Это значительно повышает производительность, особенно в условиях серийного производства.
• Высокая повторяемость: При обработке нескольких заготовок одного диаметра легко обеспечить одинаковую точность центрирования для каждой детали. Это большое преимущество в системах автоматизации и на станках с ЧПУ.
• Простота использования: Не требует от оператора специальных навыков центрирования, что снижает затраты на обучение и уменьшает количество ошибок.
• Идеальные геометрии: Отличное решение для заготовок с симметричными и стандартными геометриями, такими как круглые, шестигранные или двенадцатигранные.

Технические недостатки:

• Ограничения по точности центрирования: Механизм самоцентрирования со временем может проявлять небольшие ошибки биения из-за износа патрона и кулачков. Это биение может быть неприемлемым, особенно в приложениях, требующих высокой точности.
• Не подходит для нерегулярных деталей: Затрудняет или часто делает невозможным надежное и точное крепление заготовок неправильной формы, таких как квадратные, прямоугольные, асимметричные или литые детали.
• Распределение зажимной силы: Зажим в трех точках может привести к деформации заготовки, особенно тонкостенных или чувствительных материалов. Поскольку зажимная сила распределяется равномерно по трем точкам, она потенциально обеспечивает меньшую общую зажимную силу по сравнению с четырехкулачковыми патронами.

Области применения: Цеха серийного производства, токарные станки с ЧПУ, где крепятся стандартные круглые прутки, трубы или предварительно обработанные детали, гидравлические и пневматически управляемые автоматические патроны, токарные станки общего назначения.

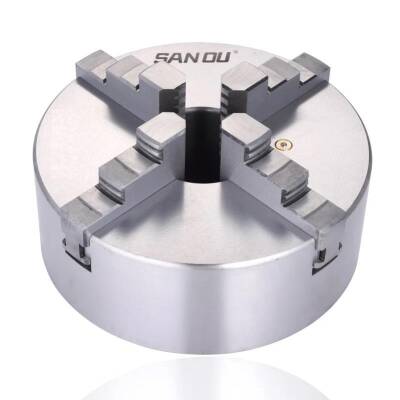

4-кулачковые независимые токарные патроны (четырехкулачковый независимый патрон)

Принцип работы: 4-кулачковые патроны имеют четыре кулачка, и каждый из этих кулачков приводится в движение независимым винтовым механизмом. Это означает, что каждый кулачок может регулироваться независимо от других. Эта независимая способность движения позволяет оператору вручную очень точно центрировать заготовку относительно оси патрона или даже намеренно закреплять ее эксцентрично.

Технические преимущества:

• Высокоточное центрирование: Оператор может свести биение заготовки к минимуму с помощью индикатора часового типа (компаратора). Это незаменимо для применений, требующих точности до тысячных долей миллиметра.
• Зажим деталей неправильной формы: Может надежно и точно зажимать квадратные, прямоугольные, овальные, асимметричные литые детали или другие заготовки с неправильной геометрией.
• Возможность эксцентричной обработки: Позволяет выполнять эксцентричное точение путем намеренного крепления заготовки вне центра. Это критически важная особенность при производстве таких деталей, как коленчатые валы, кулачки или специальные крепежные элементы.
• Более высокая зажимная сила и стабильность: Зажим в четырех точках обеспечивает более равномерное распределение зажимной силы по заготовке и предлагает более высокую стабильность, особенно для тяжелых операций резания или деталей, склонных к вибрации.
• Уменьшение деформации тонкостенных деталей: Поскольку зажимная сила распределяется по четырем точкам, это позволяет более бережно и надежно удерживать тонкостенные или склонные к деформации детали.

Технические недостатки:

• Длительное время зажима: Поскольку каждый кулачок должен регулироваться отдельно, время зажима и центрирования заготовки значительно дольше, чем у 3-кулачковых патронов. Это не подходит для серийного производства.
• Требования к навыкам оператора: Для точного центрирования и надежного зажима требуется опытный и квалифицированный оператор. Потенциал для ошибок выше.
• Повторяемость зависит от оператора: Могут возникать различия в точности центрирования между разными операторами или между зажимами одного и того же оператора в разное время.

Области применения: Единичное производство, прототипирование, изготовление пресс-форм, прецизионные станки, обработка литых деталей, точение квадратных или прямоугольных материалов, применения, требующие эксцентричной обработки, универсальные токарные станки.

Типы кулачков (жесткие и мягкие кулачки)

Типы токарных патронов: 3-кулачковые и 4-кулачковые патроны. Что следует учитывать на производстве

• Геометрия и материал заготовки: Форма (круглая, квадратная, асимметричная) и материал (твердая сталь, алюминий, тонкостенная труба) обрабатываемой детали являются основными определяющими факторами при выборе патрона. Для симметричных и стандартных форм 3-кулачковый патрон обеспечивает эффективность, в то время как для нерегулярных и точных деталей 4-кулачковый патрон незаменим. Использование мягких кулачков для тонкостенных деталей имеет решающее значение для предотвращения деформации.
• Точность обработки и допуск на биение: Требуемые допуски напрямую влияют на выбор патрона. В случаях, требующих точности на микронном уровне, следует отдавать предпочтение ручной регулировке 4-кулачкового патрона или 3-кулачковым патронам со специально обработанными мягкими кулачками. В системах автоматизации постоянный контроль биения патрона и его удержание в определенных пределах необходимы для качества производства.
• Объем производства и требования к скорости: Для серийного производства и больших объемов работ идеально подходят 3-кулачковые самоцентрирующиеся патроны, обеспечивающие быстрое зажимание и снятие. Поскольку время зажима 4-кулачковых патронов велико, они больше подходят для единичного производства, прототипирования или очень специфических операций. При интеграции систем автоматической загрузки/выгрузки скорость 3-кулачковых патронов повышает эффективность автоматизации.
• Зажимная сила и безопасность: Обеспечение достаточной зажимной силы для противостояния силам резания, возникающим во время обработки, имеет жизненно важное значение как для качества заготовки, так и для безопасности оператора. Для предотвращения риска выброса заготовки из патрона при высоких оборотах или тяжелых режимах резания необходимо правильно выбирать патрон и технику зажима. Гидравлические или пневматические патроны позволяют точно регулировать зажимную силу и часто используются в системах автоматизации.
• Обслуживание и очистка патрона и кулачков: Регулярная очистка, смазка и проверка износа патронов и кулачков продлевают их срок службы и производительность. Накопление стружки, пыли и грязи может препятствовать плавному движению кулачков, снижая точность центрирования и повреждая механизм патрона. В частности, в автоматических патронах очистка и смазка спиральной шестерни имеют решающее значение.
• Обучение и опыт оператора: Правильное и эффективное использование, особенно 4-кулачковых независимых патронов, зависит от опыта и технических знаний оператора. Для точного центрирования и надежного зажима заготовки требуются достаточная подготовка и практический опыт. В системах автоматизации такие навыки интегрируются в программное обеспечение и робототехнические системы, чтобы уменьшить зависимость от оператора.

Типы токарных патронов: 3-кулачковые и 4-кулачковые патроны. Распространенные проблемы и их решения

Токарные патроны могут вызывать различные проблемы из-за интенсивного использования или неправильного применения. Диагностика и решение этих проблем необходимы для непрерывности и качества производства.

• Проблемы биения (Run-out):

  Проблема: Заготовка отклоняется от оси вращения при зажиме, что приводит к ошибкам соосности на обрабатываемой поверхности.

  Причины:

  • В 3-кулачковых патронах: Износ кулачков или спиральной шестерни, накопление стружки, ошибка при монтаже патрона.
  • В 4-кулачковых патронах: Неправильное или недостаточное центрирование, ошибка оператора.
  • В обоих типах патронов: Загрязнение или повреждение зажимной поверхности заготовки, ослабление крепления патрона, повреждение кулачков.

  Решения:

  • Тщательно очистите патрон и кулачки, удалите стружку и грязь.
  • Проверьте кулачки или механизм патрона на износ; замените изношенные детали.
  • Если вы используете 4-кулачковый патрон, точно отцентрируйте заготовку с помощью индикатора часового типа (компаратора).
  • Убедитесь, что патрон правильно и плотно установлен на шпинделе станка.
  • Если вы используете мягкие кулачки, переточите их в соответствии с диаметром заготовки, чтобы создать точную посадочную поверхность.
• Недостаточная зажимная сила и проскальзывание заготовки:

  Проблема: Заготовка проскальзывает или вылетает из патрона во время обработки, что создает опасные ситуации и повреждает заготовку.

  Причины:

  • Недостаточная зажимная сила (недостаточно затянуто в ручных патронах, низкое давление в гидравлических/пневматических патронах).
  • Кулачки не подходят для заготовки (например, для гладких поверхностей могут потребоваться зубчатые кулачки вместо гладких).
  • Заготовка слишком тяжелая или скорость вращения слишком высокая.
  • Изношенные кулачки или механизм патрона.
  • Масляная или скользкая поверхность заготовки.

  Решения:

  • Увеличьте зажимную силу (сильнее затяните в ручных патронах, увеличьте давление в гидравлических/пневматических патронах).
  • Используйте зубчатые или специально профилированные кулачки, подходящие для заготовки.
  • Очистите поверхность заготовки, удалите масло.
  • При необходимости уменьшите скорость вращения или используйте патрон большего диаметра/более мощный.
  • Замените изношенные кулачки или детали механизма патрона.
• Заедание или неподвижность кулачков:

  Проблема: Кулачки патрона не открываются и не закрываются плавно, заедают или не могут двигаться.

  Причины:

  • Накопление стружки, грязи или ржавчины.
  • Недостаточная или неправильная смазка.
  • Деформация/повреждение кулачков или корпуса патрона.
  • Износ спиральной шестерни или других механических деталей.

  Решения:

  • Разберите патрон, очистите все детали (особенно пазы кулачков и спиральную шестерню).
  • Выполните смазку в соответствии с типом и количеством, рекомендованными производителем.
  • Замените деформированные или поврежденные кулачки или детали патрона.
  • Убедитесь, что кулачки установлены в правильные пазы и соблюдена их нумерация.
• Деформация заготовки:

  Проблема: Заготовки, особенно тонкостенные или изготовленные из мягких материалов, сминаются или деформируются во время зажима.

  Причины:

  • Чрезмерная зажимная сила.
  • Острые края жестких кулачков.
  • Недостаточная поддержка (из-за длины или формы заготовки).

  Решения:

  • Уменьшите зажимную силу, особенно тщательно регулируйте давление в гидравлических/пневматических патронах.
  • Используйте мягкие кулачки, подходящие для заготовки, и при необходимости обрабатывайте их по форме заготовки.
  • Используйте поддерживающую оправку внутри заготовки или специальное зажимное приспособление снаружи.
  • В четырехкулачковых патронах более равномерно распределяйте зажимную силу, чтобы уменьшить деформацию.

Типы токарных патронов: 3-кулачковые и 4-кулачковые патроны. Заключение и советы экспертов

Токарные патроны являются одним из краеугольных камней промышленной автоматизации и точного производства, и правильный выбор патрона является критическим фактором для успеха операций. Как показал этот подробный технический анализ, 3-кулачковые самоцентрирующиеся патроны и 4-кулачковые независимые патроны предлагают оптимизированные решения для различных производственных потребностей и геометрий заготовок. 3-кулачковые патроны выделяются своей скоростью, простотой использования и высокой эффективностью в серийном производстве; 4-кулачковые патроны незаменимы в единичном производстве, прототипировании и специальных применениях благодаря своей уникальной точности центрирования, способности зажимать нерегулярные детали и возможности эксцентричной обработки. С точки зрения промышленной автоматизации, 3-кулачковые патроны, как правило, легче интегрируются с роботизированными системами загрузки/выгрузки и автоматизированными производственными линиями, в то время как ручная регулировка 4-кулачковых патронов может создавать дополнительные трудности в процессах автоматизации, но это можно преодолеть с помощью высокоточных роботизированных систем технического зрения и адаптивных алгоритмов управления.

Как эксперт, я рекомендую никогда не ограничиваться одним критерием при выборе патрона. Следует учитывать все факторы, такие как сложность геометрии заготовки, свойства материала, требуемая точность обработки, объем производства, существующая инфраструктура станка и уровень опыта оператора. Кроме того, регулярное обслуживание, очистка патронов и своевременная замена изношенных деталей имеют жизненно важное значение как для поддержания качества обработки, так и для минимизации возможных неисправностей и рисков безопасности. Практические подходы, такие как использование мягких кулачков и обработка специальных форм для заготовки, могут предложить эффективные решения сложных проблем зажима. С развитием технологий автоматизации такие инновации, как интеллектуальные патроны и системы быстрой смены, расширяют области применения обоих типов патронов и делают производственные процессы более гибкими и эффективными. В конечном итоге, правильный выбор токарного патрона — это не только решение о выборе оборудования, но и отражение производственной стратегии и инженерного подхода. Мы надеемся, что это руководство поможет специалистам и практикам отрасли принимать обоснованные решения.
