Какой должна быть станина станка плазменной резки с ЧПУ? Введение и технический анализ

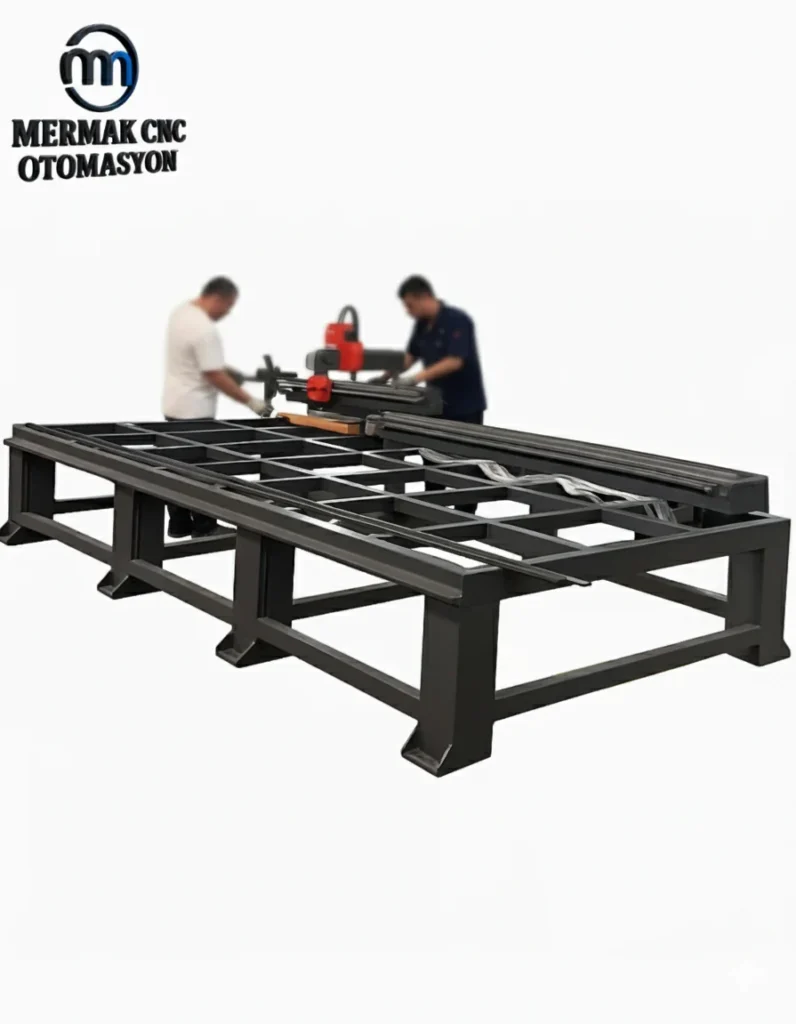

В отраслях промышленной автоматизации и металлообработки станки плазменной резки с ЧПУ являются незаменимыми инструментами для точной и быстрой резки листового металла и других металлических материалов. Одним из наиболее определяющих факторов, влияющих на производительность, качество резки, скорость и срок службы этих станков, является конструкция станины (каркаса), которая составляет основу станка. Станина не только несет все остальные компоненты станка, но и напрямую влияет на общую точность и повторяемость системы, управляя динамическими нагрузками, вибрациями и термическими напряжениями, возникающими во время процесса резки. Это подробное практическое руководство и техническая статья глубоко изучат идеальные критерии проектирования станины станка плазменной резки с ЧПУ, выбор материалов, инженерные подходы и критические моменты, на которые следует обратить внимание на производстве. Наша цель — объяснить профессионалам отрасли, инженерам и инвесторам, почему конструкция станины так важна для высокопроизводительного и долговечного станка плазменной резки, и помочь им сделать правильный выбор. Станина напрямую определяет жесткость, термическую стабильность и способность гасить вибрации станка; эти характеристики имеют жизненно важное значение для качества конечного продукта резки и эксплуатационной эффективности станка.

Какой должна быть станина станка плазменной резки с ЧПУ? Принцип работы и технические данные

Какой должна быть станина станка плазменной резки с ЧПУ? Что следует учитывать на производстве

• Точность установки и выравнивания: Станина станка плазменной резки с ЧПУ должна быть идеально выровнена на этапе установки. Пол должен обладать достаточной прочностью, чтобы выдерживать общий вес станка и динамические нагрузки, а также иметь ровную поверхность. Выравнивание должно выполняться с миллиметровой или даже микронной точностью с использованием лазерных нивелиров или прецизионных уровней. Неправильное выравнивание приводит к напряжениям в направляющих, преждевременному износу и ухудшению точности резки. Возможно, потребуется периодическое повторное выравнивание станка, особенно если в рабочей среде есть движения пола или источники вибрации. Необходимо убедиться в сбалансированном распределении нагрузки в каждой точке опоры.
• Выбор материала и качество обработки: Выбор правильной толщины и сечения материала для станины (обычно конструкционные стали S355 или более высокопрочные сплавы) критически важен для обеспечения ожидаемой жесткости и прочности. В сварных конструкциях очень важны провар, чистота сварных швов и процессы снятия напряжений. Сварные конструкции без снятия напряжений со временем могут быть склонны к деформациям и трещинам. Поверхности для монтажа направляющих должны быть обработаны с чрезвычайной точностью (шлифование или фрезерование), а допуски на плоскостность должны строго контролироваться. Шероховатость поверхности напрямую влияет на плавность движения и долговечность направляющих.
• Управление вибрациями и гашение: Процесс плазменной резки и высокоскоростные движения портала неизбежно генерируют вибрации. При проектировании станины следует стремиться к тому, чтобы собственные частоты станка были удалены от рабочих частот. Кроме того, установка виброгасящих подушек или специальных монтажных элементов между станиной и полом уменьшает передачу внешних вибраций на станок и вибраций от станка на пол. Тяжелые конструкции станин лучше гасят вибрации благодаря своей массе. В некоторых передовых конструкциях станин для увеличения способности гашения вибраций во внутренние полости добавляются песок, специальный бетон или полимерные наполнители.
• Контроль термического расширения: Изменения температуры окружающей среды и тепло, выделяющееся во время процесса резки, вызывают термическое расширение материала станины. Особенно в длинных станинах это расширение может привести к значительным изменениям размеров. При проектировании следует учитывать коэффициент термического расширения материала и оставлять зазоры или гибкие соединения в критических точках для компенсации расширения. Например, можно использовать скользящие соединения, которые позволяют одной стороне свободно расширяться, в то время как другая сторона закреплена. Регулярный контроль температуры окружающей среды и защита станка от прямого солнечного света также важны для термической стабильности.
• Обслуживание и контроль: Хотя станина является наиболее фундаментальным компонентом станка, ее регулярное обслуживание и контроль не должны игнорироваться. Периодический контроль направляющих, редукторов и точек крепления двигателей на станине, проверка затяжки болтов и раннее обнаружение возможных признаков трещин или деформаций имеют решающее значение. Коррозия, особенно во влажной среде или среде, содержащей химические пары, может снизить прочность станины. Поэтому необходимо регулярно обновлять защитное покрытие или краску на поверхностях станины и ремонтировать поврежденные участки.
• Факторы окружающей среды: Станина должна быть защищена от таких факторов окружающей среды, как пыль, влажность, температура и химические пары. В частности, металлическая пыль и дым, образующиеся при плазменной резке, могут вызвать коррозию и износ станины и движущихся частей. Эффективная система пылеудаления и фильтрации продлевает срок службы станины. Отсутствие чрезмерных колебаний температуры окружающей среды также важно для термической стабильности.
• Распределение нагрузки и динамические напряжения: Конструкция станины должна учитывать не только статические нагрузки, но и динамические напряжения, возникающие при ускорении, замедлении и изменении направления движения портала. Эти динамические нагрузки могут концентрироваться, особенно в точках крепления направляющих и несущих элементах портала. С помощью структурного анализа (МКЭ — метод конечных элементов) следует определить эти точки напряжения и соответствующим образом оптимизировать конструкцию. Правильное расположение центра тяжести и сбалансированное распределение нагрузки повышают общую стабильность станка.

Какой должна быть станина станка плазменной резки с ЧПУ? Часто встречающиеся проблемы и их решения

Проблемы со станиной в станках плазменной резки с ЧПУ обычно приводят к снижению качества резки, сокращению срока службы станка и снижению эксплуатационной эффективности. Вот некоторые часто встречающиеся проблемы и предлагаемые решения:

• Ухудшение качества резки (волнистые резы, угловые ошибки):Проблема: Волнистость по краям разрезаемых деталей, неровные линии или нежелательные углы. Обычно это происходит из-за недостаточной жесткости станины, неправильного выравнивания или люфтов в движущихся частях портала.

  Решение: Сначала точно проверьте выравнивание станка и при необходимости отрегулируйте его. Проверьте наличие люфтов в направляющих или зубчатых/ременных системах и затяните настройки. Проверьте структурную целостность станины (трещины в сварных швах, деформации). Если станина структурно слаба, можно рассмотреть возможность добавления дополнительных усилений или замены на более жесткую станину. Проверьте состояние виброгасящих подушек.

• Износ и повреждение направляющих:Проблема: Преждевременный износ линейных направляющих или подшипников, неплавное движение или шум. Основными причинами являются чрезмерная нагрузка, недостаточное смазывание, скопление пыли или неправильное выравнивание.

  Решение: Регулярно очищайте и смазывайте направляющие и подшипники в соответствии с рекомендациями производителя. Убедитесь, что защитные сильфоны или уплотнительные элементы целы, чтобы предотвратить попадание пыли и грязи. Проверьте выравнивание и параллельность направляющих; неправильное выравнивание приводит к неравномерному распределению нагрузки на направляющие. Если износ значительный, может потребоваться замена направляющих и подшипников. Избегайте работы с нагрузками, превышающими грузоподъемность станка.

• Шум и потеря точности из-за вибраций:Проблема: Чрезмерные вибрации станка во время работы, высокий уровень шума и снижение точности резки. Недостаточное гашение, ослабленные соединения или резонанс.

  Решение: Проверьте затяжку всех соединительных болтов. Убедитесь, что виброгасящие элементы (резиновые опоры, пружинные амортизаторы) между станком и полом правильно расположены и надежны. При необходимости используйте более эффективные виброгасящие материалы. Можно рассмотреть возможность изменения собственной частоты станины путем добавления дополнительной массы к конструкции или изменения точек опоры. Также важно проверить соединения двигателя и редуктора.

• Термические деформации и нестабильность размеров:Проблема: Несоответствия в размерах резки или смещения осей станка в результате длительной работы или изменений температуры окружающей среды.

  Решение: Постарайтесь минимизировать колебания температуры в помещении, где находится станок. Кондиционированное помещение повышает термическую стабильность. Избегайте прямого воздействия солнечного света или источников тепла на станок. Убедитесь, что элементы, компенсирующие термическое расширение (зазоры для расширения, гибкие соединения), в конструкции станины работают правильно. При необходимости дайте станку определенное время на «разогрев» перед началом работы, чтобы станина достигла стабильной температуры.

• Структурные трещины или деформации:Проблема: Образование трещин в зонах сварки или в местах с высокими напряжениями на станине, общее искривление или скручивание конструкции.

  Решение: Такие проблемы обычно возникают из-за недостаточного проектирования (концентрация напряжений), низкого качества сварочных работ или отсутствия процесса снятия напряжений. Для обнаружения трещин следует использовать неразрушающие методы контроля, такие как визуальный осмотр, магнитопорошковый контроль или капиллярный контроль. Небольшие трещины могут быть профессионально отремонтированы (сварка и снятие напряжений). Однако большие трещины или серьезные деформации могут потребовать полной замены станины. Эта ситуация серьезно сокращает срок службы станка и обычно является дорогостоящим решением. Периодические структурные проверки позволяют рано выявлять такие проблемы.

Какой должна быть станина станка плазменной резки с ЧПУ? Вывод и совет эксперта

Станина станка плазменной резки с ЧПУ подобна сердцу и скелету станка; она оказывает прямое и решающее влияние на производительность, качество резки, точность и срок службы. Чтобы оставаться конкурентоспособным в отрасли промышленной автоматизации и производить высококачественную продукцию, внимание к проектированию и изготовлению станины никогда не должно игнорироваться. Следует помнить, что станина станка — это гораздо больше, чем просто «несущий» элемент; это критически важная система, в которой применяются сложные инженерные принципы, которая управляет динамическими нагрузками, гасит вибрации и обеспечивает термическую стабильность.

В качестве совета эксперта: при покупке нового станка плазменной резки с ЧПУ или оценке существующего станка обязательно обратите внимание на такие технические детали, как качество материала станины, структурная жесткость, качество сварки, процессы снятия напряжений и точность обработки поверхностей для монтажа направляющих. Станок с дешевой, но структурно слабой станиной, хотя и может показаться привлекательным на первый взгляд, в долгосрочной перспективе обойдется гораздо дороже из-за проблем с качеством резки, частых поломок, высоких затрат на обслуживание и потерь производства. Особенно в крупногабаритных и высокоскоростных станках инженерный дизайн и качество изготовления станины имеют жизненно важное значение для окупаемости инвестиций (ROI) и эксплуатационной эффективности.

В процессе покупки поинтересуйтесь, используются ли современные инженерные инструменты, такие как метод конечных элементов (МКЭ), при проектировании станины. Узнайте о процессах, используемых производителем при изготовлении станины (например, печи для снятия напряжений после сварки), и стандартах контроля качества. Убедитесь, что вы получили профессиональные услуги по выравниванию во время установки станка и придерживаетесь программ периодического обслуживания. Помните, что прочная и хорошо спроектированная станина не только обеспечивает лучшее качество резки, но также продлевает срок службы вашего станка, сокращает время простоя и повышает общую эффективность вашего предприятия. Поэтому инвестиции в станину так же важны, как и сам станок, и в долгосрочной перспективе принесут пользу вашему бизнесу. В эпоху быстрого развития промышленной автоматизации правильный выбор, основанный на фундаментальных инженерных принципах, является ключом к устойчивому успеху.
