Линейные подшипники (серия LM): Типы и несущая способность – Введение и технический анализ

Системы перемещения, лежащие в основе промышленной автоматизации, имеют решающее значение для эффективности и точности производственных процессов. Одним из фундаментальных элементов этих систем, несомненно, являются линейные подшипники. В частности, линейные подшипники серии LM (Linear Motion Series) прочно зарекомендовали себя в отрасли благодаря своей компактной конструкции, высокой точности, низкому трению и широкому спектру применения. Данное руководство предназначено для инженеров по промышленной автоматизации, техников и лиц, принимающих решения, и подробно рассматривает типы линейных подшипников серии LM, принципы их работы, и, что наиболее важно, их несущую способность и критические детали применения на практике. Наша цель – предоставить необходимую техническую информацию для максимизации производительности системы, снижения частоты отказов и оптимизации эксплуатационных расходов путем правильного выбора подшипников. Линейные подшипники, встречающиеся во многих областях, от станков с ЧПУ до робототехнических систем, от упаковочных машин до медицинского оборудования, являются элементами, которые напрямую влияют на срок службы, повторяемость и общую точность системы. Поэтому понимание различных типов серии LM, их уникальных преимуществ и недостатков, а также того, что означают динамическая и статическая несущая способность и как они рассчитываются, является незаменимым для успешного проекта автоматизации. Этот подробный анализ призван предоставить читателям всеобъемлющий ресурс, сочетающий не только теоретические знания, но и практический опыт. Правильный выбор подшипника – это стратегическое решение, которое влияет не только на первоначальные инвестиционные затраты, но и на долгосрочные расходы на обслуживание, потребление энергии и простои производства.

Принцип работы и технические данные линейных подшипников (серия LM)

Линейные подшипники – это механические элементы, предназначенные для обеспечения движения с низким трением вдоль линейной оси, в отличие от вращательного движения. Линейные подшипники серии LM обычно состоят из внешнего корпуса, который скользит или катится по валу, и шариковых или роликовых элементов, расположенных внутри этого корпуса. Принцип работы основан на непрерывной циркуляции шариков или роликов внутри зазора между корпусом подшипника и валом. Это циркуляционное движение преобразует трение скольжения между непосредственно контактирующими поверхностями в трение качения, увеличивая плавность движения и значительно снижая сопротивление трению. Таким образом, можно достичь более быстрых и точных движений с меньшей мощностью. Линейные подшипники, имеющие значительно более низкие коэффициенты трения по сравнению с традиционными подшипниками скольжения, предлагают большие преимущества с точки зрения энергоэффективности и точности позиционирования.

Основные типы линейных подшипников (серия LM)

Серия LM включает типы, которые обычно работают на цилиндрических валах и различаются в зависимости от требований к монтажу и нагрузке:

• Серия LM / LME (стандартный компактный тип): Наиболее распространенный тип. Имеет цилиндрический внешний корпус и обычно оснащен уплотнительными элементами с двух сторон. Благодаря своей компактной конструкции предпочтителен в ограниченных пространствах. Идеально подходит для высокоточных движений и средних нагрузок. Доступен в метрических (LM) и дюймовых (LME) размерах.

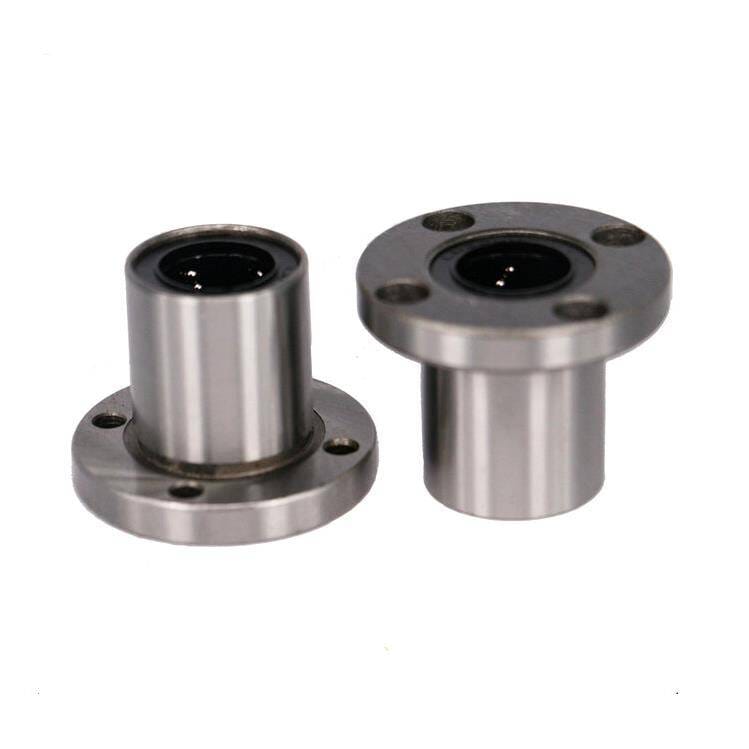

• Серия LMF / LMK (фланцевый тип): Поставляется с квадратным или круглым фланцем, интегрированным в корпус подшипника. Этот фланец обеспечивает легкий монтаж подшипника путем крепления болтами непосредственно к поверхности. Такая конструкция обеспечивает более прочный монтаж и лучшее распределение нагрузки. Особенно предпочтителен в приложениях, требующих жесткости. LMK имеет квадратный фланец, LMF – круглый.
• Серия LMH (с овальным фланцем): Разновидность с овальным фланцем, используемая в случаях, когда есть ограничения по пространству или требуются определенные интервалы между монтажными отверстиями.
• Серия LM-OP (открытый тип): Используется в случаях, когда одна сторона вала должна быть поддержана, и эта поддержка должна проходить под подшипниковым узлом. Открытые подшипники оставляют зазор в корпусе подшипника в областях, где вал поддерживается, что увеличивает сопротивление вала изгибу и позволяет работать на больших пролетах.
• Серия LM-AJ (регулируемый тип): Тип, в котором можно регулировать зазор между подшипником и валом. Это позволяет применять предварительную нагрузку для увеличения жесткости системы или компенсации монтажных допусков. Ценен в приложениях, требующих высокой точности и минимального зазора.
• Серия LM-P (с опорным блоком): Подшипники, установленные в алюминиевый или стальной опорный блок. Этот тип облегчает непосредственный монтаж подшипников на шасси машины и сокращает время монтажа. Также помогает защитить подшипники от внешних воздействий.

Несущая способность и расчет срока службы

Одним из наиболее критических факторов при выборе линейного подшипника является несущая способность. Эта способность делится на две основные категории:

• Динамическая несущая способность (C): Максимальная нагрузка, при которой подшипник может безопасно работать в течение определенного срока службы (обычно 100 км или 50 миллионов оборотов) при определенной скорости и условиях динамических нагрузок. Это значение определяется производителями подшипников путем испытаний и указывается в каталогах в миллиметрах или дюймах. Динамическая несущая способность напрямую влияет на срок службы подшипника. Соотношение между приложенной эквивалентной динамической нагрузкой (P) и динамической несущей способностью (C) определяет ожидаемый срок службы подшипника.
• Статическая несущая способность (C0): Максимальная нагрузка, которую подшипник может выдерживать без остаточной деформации в неподвижном состоянии. Это значение указывает на начало остаточной деформации между элементами подшипника и дорожками качения. Статическая несущая способность важна, особенно в приложениях с внезапными ударными нагрузками или длительными статическими нагрузками. Обычно она оценивается с коэффициентом безопасности (s0) (C0 > s0 * P0, где P0 – статическая эквивалентная нагрузка).

Расчет срока службы

Рекомендации по применению линейных подшипников (серия LM) на производстве

• Выбор и обработка вала: Производительность линейных подшипников напрямую связана с качеством вала, на котором они работают. Твердость вала (обычно HRC 60-62), шероховатость поверхности (Ra 0,2 мкм или ниже), точность (допуск диаметра, круглость, прямолинейность) и параллельность имеют критическое значение. Недостаточное качество вала сокращает срок службы подшипника, увеличивает трение и снижает точность. Валы с твердым хромированием могут быть предпочтительны с точки зрения коррозионной стойкости и износостойкости.
• Точность монтажа: Точность, проявляемая при монтаже подшипников и валов, определяет общую производительность системы. Параллельность валов, соосность опор и ровность монтажных поверхностей имеют жизненно важное значение. Неправильное выравнивание приводит к чрезмерному напряжению в подшипниках, заклиниванию шариков и преждевременным отказам. Применение правильных моментов затяжки с использованием динамометрических ключей во время монтажа предотвращает повреждение подшипников и крепежных элементов.
• Смазка: Хотя подшипники серии LM разработаны для низкого трения, правильная и регулярная смазка значительно увеличивает их срок службы и производительность. Необходимо выбрать правильный тип смазки или масла в зависимости от назначения и условий окружающей среды. Для высокоскоростных применений могут быть предпочтительны масла с низкой вязкостью, а для сильно нагруженных применений – смазки с более высокой вязкостью. Интервалы смазки должны определяться в соответствии с условиями эксплуатации и рекомендациями производителя. Недостаток смазки приводит к перегреву, износу и преждевременному выходу из строя, в то время как избыточная смазка может повредить уплотнительные элементы и привлечь загрязнения.
• Уплотнение: Рабочая среда подшипников часто полна загрязнителей, таких как пыль, влага, металлическая стружка или химикаты. Подшипники серии LM обычно поставляются с интегрированными уплотнительными элементами (сальниками). Необходимо убедиться, что эти уплотнения целы и выполняют свою функцию. В экстремально загрязненных средах следует принимать внешние меры по уплотнению, такие как гофры или дополнительные защитные крышки, для защиты подшипников. Загрязнение является одним из основных факторов, сокращающих срок службы подшипников, повреждая их внутреннюю структуру.
• Факторы окружающей среды: Факторы окружающей среды, такие как рабочая температура, влажность, вибрация и воздействие химикатов, напрямую влияют на производительность подшипников. Чрезмерные температуры могут ухудшить свойства смазки или вызвать расширение материала подшипника. Высокая влажность и химические пары могут привести к коррозии. В таких условиях следует отдавать предпочтение подшипникам из нержавеющей стали или со специальными покрытиями, а также обеспечивать надлежащее уплотнение и защиту.
• Направление нагрузки и предварительная нагрузка (Preload): Подшипники серии LM обычно демонстрируют высокую устойчивость к радиальным нагрузкам. Однако необходимо учитывать также осевые и моментные нагрузки. В частности, моментные нагрузки могут приводить к несбалансированным напряжениям в подшипнике, сокращая его срок службы. При необходимости следует использовать подшипники с более широким интервалом или дополнительные опоры для поглощения моментных нагрузок. Предварительная нагрузка увеличивает жесткость системы и снижает вибрацию, устраняя зазор в подшипнике. В приложениях, требующих высокой точности и жесткости, контролируемая предварительная нагрузка может быть применена с использованием регулируемых подшипников или специальных методов монтажа. Однако следует быть осторожным, поскольку чрезмерная предварительная нагрузка сократит срок службы подшипника.

Линейные подшипники (серия LM): Распространенные проблемы и их решения

Проблемы, возникающие с линейными подшипниками в системах промышленной автоматизации, обычно вызваны неправильным выбором, ошибочным монтажом, недостаточным обслуживанием или факторами окружающей среды. Ранняя диагностика и правильные решения этих проблем обеспечивают бесперебойную работу системы и ее долгий срок службы.

• Чрезмерный шум и вибрация:
  • Причины: Одной из наиболее распространенных причин является неправильное выравнивание вала или подшипников. Ошибки параллельности или соосности, возникающие при монтаже, приводят к неравномерному качению шариков и вибрации. Недостаточная или испорченная смазка может увеличить трение внутри подшипника, вызывая шум. Накопление грязи или посторонних частиц внутри подшипника может привести к повреждению дорожек качения шариков. Изношенные или поврежденные шарики/дорожки качения также являются прямой причиной шума и вибрации.
  • Решения: Во-первых, выравнивание вала и подшипников должно быть проверено с помощью точных измерительных приборов и, при необходимости, скорректировано. Состояние смазки должно быть пересмотрено, подшипник очищен и смазан заново, или тип смазки изменен. Если шум и вибрация продолжаются, следует проверить внутреннюю структуру подшипников на наличие повреждений и, при необходимости, заменить подшипники. Особенно в высокоскоростных приложениях следует проверять динамический баланс подшипников.
• Короткий срок службы и преждевременный выход из строя:
  • Причины: Короткий срок службы подшипника обычно вызван чрезмерной нагрузкой. Наиболее критической ошибкой является то, что динамическая несущая способность выбранного подшипника ниже приложенной эквивалентной динамической нагрузки. Недостаточная смазка или использование неподходящей смазки ускоряет износ поверхностей подшипника. Попадание загрязнителей внутрь подшипника (пыль, влага, металлическая стружка) приводит к питтингу и износу поверхностей. Чрезмерные рабочие температуры могут привести к деградации смазки и усталости материала подшипника. Недостаточное качество поверхности или твердость вала также могут привести к преждевременному износу подшипника.
  • Решения: Выбор подшипника должен быть пересмотрен, реальные нагрузки системы и рабочий цикл должны быть правильно проанализированы, и следует выбрать подшипник с более высокой несущей способностью. Программа смазки и тип смазки должны быть оптимизированы. Уплотнительные элементы должны быть проверены, при необходимости должны быть применены более эффективные решения по уплотнению (гофры, дополнительные сальники). Рабочая температура должна контролироваться, при необходимости должны быть интегрированы системы охлаждения. Качество вала должно быть проверено, должны использоваться валы с соответствующей твердостью и шероховатостью поверхности.
• Заклинивание или высокое трение:
  • Причины: Изгиб или деформация вала препятствует плавному движению шариков внутри подшипника. Напряжения, возникающие при монтаже, или тугая посадка подшипника в корпус также могут привести к заклиниванию. Загрязнение внутри подшипника может привести к застреванию шариков на дорожках качения. Недостаточная или высохшая смазка увеличивает трение. Применение слишком высокой предварительной нагрузки также может увеличить трение и привести к заклиниванию подшипника.
  • Решения: Должны быть проверены прямолинейность и ровность вала, изогнутые валы должны быть заменены. Монтажные напряжения должны быть устранены, подшипники должны быть установлены с правильными моментами затяжки и без напряжений. Подшипник должен быть очищен и смазан заново. При необходимости должны быть проверены и оптимизированы настройки предварительной нагрузки.
• Высокий зазор или люфт:
  • Причины: Износ элементов подшипника (шариков, дорожек качения) со временем приводит к увеличению зазора. Неправильная предварительная нагрузка или ее потеря со временем также приводят к люфту. Неполная посадка подшипника в корпус при монтаже или ослабление крепежных элементов также могут быть причиной.
  • Решения: Подшипники должны быть проверены, при наличии признаков износа – заменены. В регулируемых подшипниках предварительная нагрузка должна быть отрегулирована заново. Все крепежные элементы должны быть проверены и затянуты с правильными моментами. Для более жесткой системы могут быть рассмотрены подшипники с более высоким классом точности или с более высокой предварительной нагрузкой.
• Коррозия:
  • Причины: Воздействие влаги, воды или агрессивных химикатов приводит к ржавчине и коррозии на поверхностях подшипника. Недостаточное уплотнение позволяет таким веществам проникать внутрь подшипника. Кислотные или щелочные чистящие средства также могут вызвать коррозию.
  • Решения: Необходимо оценить рабочую среду, при необходимости использовать более эффективные системы уплотнения или гофры для подшипников, обеспечивающие лучшую защиту. Могут быть предпочтительны подшипники серии LM из нержавеющей стали (например, нержавеющая сталь 440C) или специальные антикоррозионные покрытия. Регулярная смазка может замедлить коррозию, образуя защитный слой на металлических поверхностях.

Линейные подшипники (серия LM): Выводы и рекомендации экспертов

Правильный выбор, монтаж и обслуживание линейных подшипников, особенно серии LM, в системах промышленной автоматизации имеют жизненно важное значение для долгосрочной производительности, надежности и экономической эффективности системы. Как мы рассмотрели в этом подробном руководстве, различные типы серии LM (стандартные, фланцевые, открытые, регулируемые и т.д.) предлагают характеристики, оптимизированные для конкретных требований применения. Понимание и правильный расчет динамической и статической несущей способности является фундаментальным шагом для прогнозирования срока службы подшипника и предотвращения преждевременных отказов. Наш опыт показывает, что многие проблемы возникают из-за неправильного выбора на начальном этапе или небрежности в процессах монтажа и обслуживания. Выбор подшипника по каталожным значениям – это только первый шаг; реальные условия эксплуатации (профиль нагрузки, скорость, ускорение, температура, загрязнение, вибрация) могут значительно повлиять на эти теоретические значения. Поэтому проведение детального инженерного анализа на этапе проектирования всегда будет предлагать наиболее правильное и экономичное решение.

В качестве экспертного совета мы настоятельно рекомендуем учитывать следующие принципы при проектировании систем линейного перемещения или оптимизации существующих систем:

1. Комплексный анализ потребностей: Детально определите все нагрузки системы (радиальные, осевые, моментные), скорости, ускорения, рабочие циклы, требуемый срок службы и условия окружающей среды (температура, влажность, загрязнение). Без этих данных невозможно сделать правильный выбор подшипника.
2. Опора на данные производителя: У каждого производителя могут быть свои методы испытаний и стандарты. Внимательно изучите технические паспорта и каталоги подшипников, используйте их собственные формулы и коэффициенты коррекции для расчета срока службы.
3. Инвестируйте в качество: Линейные валы и подшипники являются основными элементами точности и срока службы системы. Низкокачественные продукты, хотя и могут показаться экономически выгодными в краткосрочной перспективе, в долгосрочной перспективе могут обойтись значительно дороже из-за частых отказов, потерь производства и высоких затрат на обслуживание. Отдавайте предпочтение продукции надежных и известных брендов.
4. Правильный монтаж и выравнивание: Строго следуйте инструкциям по монтажу. Параллельность валов, соосность опор и ровность поверхностей имеют критическое значение. При необходимости используйте точные методы, такие как лазерное выравнивание. Неправильное выравнивание может сократить срок службы подшипника до 80%.
5. Периодическая и правильная смазка: Смазка – это залог срока службы подшипника. Применяйте смазку рекомендованного производителем типа и количества с указанными интервалами. Загрязненная или испорченная смазка является одной из наиболее распространенных причин повреждения подшипников.
6. Эффективное уплотнение: Используйте соответствующие решения по уплотнению (интегрированные сальники, гофры, внешние крышки) для защиты подшипников от загрязнителей в рабочей среде. Загрязнение приводит к питтингу и износу дорожек качения шариков, сокращая срок службы.
7. Оценка обратной связи с производства: Серьезно относитесь к аномалиям, таким как шум, вибрация, повышение температуры, поступающим от работающих систем. Ранняя диагностика может предотвратить крупные поломки и незапланированные простои.
8. Обучение и экспертная поддержка: Убедитесь, что ваш персонал обладает достаточными знаниями и опытом в области линейных подшипников. При необходимости получите техническую поддержку и обучение от производителей подшипников или независимых экспертов.

В заключение, линейные подшипники серии LM являются незаменимой частью промышленной автоматизации и при правильном выборе могут значительно повысить точность, скорость и долговечность систем. Однако для полного использования этого потенциала необходимо строго придерживаться инженерных принципов, проводить детальные анализы и применять проактивные стратегии обслуживания. Помните, что слабое звено системы часто может быть одним из самых маленьких, но наиболее критичных компонентов. Линейные подшипники относятся к числу таких критических компонентов.
