Шарико-винтовая пара Корпус гайки (Nut Bracket) Техники монтажа: Введение и технический анализ

Системы линейного перемещения, являющиеся сердцем промышленных систем автоматизации и обеспечивающие точное управление движением, незаменимы в современных производственных процессах. Одним из ключевых компонентов этих систем является корпус гайки шарико-винтовой пары, или, как его часто называют, Nut Bracket. Это критически важный механический элемент, используемый для надежного и точного крепления гайки шарико-винтовой пары к станине станка или подвижной платформе. Правильный выбор этого компонента и, в особенности, правильные методы монтажа оказывают прямое и значительное влияние на производительность, точность, срок службы и повторяемость всей системы. Неправильный монтаж может привести к вибрациям, чрезмерному износу, ошибкам позиционирования и даже отказам системы, что влечет за собой производственные потери и дорогостоящий ремонт. Данное полевое руководство и техническая статья призваны предоставить исчерпывающее и глубокое руководство по техникам монтажа корпуса гайки шарико-винтовой пары для инженеров, техников и специалистов по обслуживанию, работающих в сфере промышленной автоматизации. Наша цель — объединить передовые практики, технические детали и полевой опыт, чтобы передать знания, которые обеспечат максимальную эффективность работы ваших систем. Эта статья подробно рассмотрит не только этапы монтажа, но и предмонтажную подготовку, возможные проблемы и способы их решения. Роль Nut Bracket жизненно важна в станках ЧПУ, роботизированных манипуляторах, автоматизированных линиях и любых других применениях линейного перемещения, требующих точного позиционирования, поэтому каждый этап его монтажа должен быть выполнен с особой тщательностью.

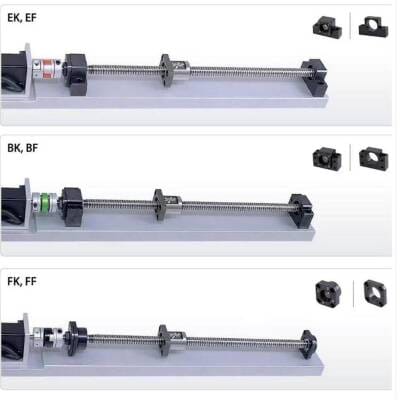

Принцип работы и технические данные техник монтажа корпуса гайки шарико-винтовой пары (Nut Bracket)

Техники монтажа корпуса гайки шарико-винтовой пары (Nut Bracket): Что следует учитывать на производстве

• Подготовка и контроль монтажной поверхности: Перед началом монтажа необходимо убедиться, что поверхность, на которую будет установлен Nut Bracket (обычно станина станка или несущая плита), абсолютно чистая, сухая и ровная. Пыль, грязь, масло или металлические стружки на поверхности могут препятствовать полному прилеганию кронштейна, вызывая зазоры и, как следствие, вибрации. Плоскостность поверхности следует проверять с помощью индикатора часового типа или прецизионных калибров. Отклонения даже в тысячные доли миллиметра (микроны) могут повлиять на точность системы. Кроме того, необходимо убедиться, что монтажные отверстия расположены правильно и имеют соответствующий диаметр.
• Выбор и затяжка болтов и крепежных элементов: Качество и характеристики болтов и шайб, используемых для крепления Nut Bracket, имеют решающее значение. Обычно предпочтение отдается высокопрочным болтам (например, класса 8.8 или 10.9). Длина болтов должна соответствовать толщине кронштейна и базовой конструкции, не быть слишком короткой или слишком длинной. Для предотвращения ослабления крепежных элементов можно использовать пружинные шайбы, стопорные шайбы или химические фиксаторы, такие как Loctite. Самое главное, болты должны быть затянуты динамометрическим ключом в соответствии с значениями крутящего момента, указанными производителем. Чрезмерная затяжка повредит болты или кронштейн, тогда как недостаточная затяжка приведет к ослаблению и вибрации. Затяжку следует производить крест-накрест и постепенно.
• Выравнивание и регулировка параллельности: Это один из самых критических этапов монтажа. Центральные оси шарико-винтовой пары и корпуса гайки должны быть идеально выровнены. Кроме того, корпус гайки должен быть параллелен оси движения. Ошибки выравнивания создают изгибающие напряжения на шарико-винтовой паре, что сокращает срок службы подшипников и гайки, увеличивает трение и снижает точность. Для выравнивания следует использовать прецизионные измерительные приборы (системы лазерного выравнивания, индикаторы часового типа, тестовые калибры). Во время монтажа корпус гайки должен быть установлен без какого-либо принуждения или напряжения, обеспечивая свободное вращение шарико-винтовой пары. Использование регулировочных прокладок (shim) может помочь в тонкой настройке.
• Контроль шарико-винтовой пары и гайки: Перед монтажом необходимо тщательно проверить шарико-винтовую пару и гайку на наличие каких-либо повреждений (вмятин, царапин, деформации зубьев) или производственных дефектов. Прямолинейность винта (биение) следует проверять индикатором часового типа. Внутренние поверхности и зубья гайки должны быть чистыми, без посторонних частиц. При необходимости их следует очистить подходящим чистящим средством и смазать смазкой, рекомендованной производителем. Эти предварительные проверки имеют жизненно важное значение для предотвращения проблем с производительностью, которые могут возникнуть после монтажа.
• Контроль вибрации и демпфирование: В высокоскоростных или динамически нагруженных применениях вибрации могут представлять серьезную проблему. Хотя жесткий монтаж Nut Bracket минимизирует вибрацию, в некоторых случаях могут потребоваться дополнительные меры. Можно использовать виброгасящие прокладки или специально разработанные крепежные элементы. Важно, чтобы монтажная поверхность была достаточно жесткой и избегала резонансных частот. После монтажа рекомендуется запустить систему, отслеживать уровни вибрации и при необходимости вносить корректировки.
• Оценка факторов окружающей среды: Факторы окружающей среды, такие как температура, влажность, пыль, загрязняющие вещества или химические пары, могут влиять на производительность и срок службы Nut Bracket и всей системы. Эти факторы следует учитывать во время монтажа, и при необходимости должны быть приняты защитные меры (герметизация, покрытие, специальные материалы). Например, в условиях высокой влажности следует отдавать предпочтение кронштейнам из нержавеющей стали или со специальным покрытием. Поскольку чрезмерные перепады температуры могут вызвать термическое расширение, выбор материала и допуски зазоров должны быть скорректированы соответствующим образом.

Техники монтажа корпуса гайки шарико-винтовой пары (Nut Bracket): Распространенные проблемы и их решения

Проблемы, возникающие при монтаже корпуса гайки шарико-винтовой пары, обычно связаны с неправильной установкой, недостаточной подготовкой или выбором неподходящих деталей. Одной из наиболее распространенных проблем является преждевременный износ и короткий срок службы. Эта ситуация обычно вызвана ошибкой выравнивания между шарико-винтовой парой и корпусом гайки. Ошибка выравнивания создает боковые нагрузки на шарико-винтовую пару, прикладывая аномальное напряжение к зубьям гайки и винта, что увеличивает трение и ускоряет износ. В качестве решения необходимо убедиться, что оси винта и гайки выровнены с микронной точностью с помощью лазерных устройств выравнивания или прецизионных индикаторов часового типа во время монтажа. При необходимости следует использовать регулировочные прокладки, а болты затягивать постепенно, крест-накрест и с правильным крутящим моментом.

Еще одна распространенная проблема — чрезмерный шум и вибрация в системе. Это может быть вызвано недостаточной затяжкой крепежных болтов, отсутствием плоскостности монтажной поверхности или недостаточной жесткостью Nut Bracket. Шум и вибрация также могут исходить от дисбаланса винта или проблем с подшипниками, но монтаж Nut Bracket также является важным фактором. Решение состоит в том, чтобы проверить, правильно ли затянуты все крепежные элементы, обеспечить ровность монтажной поверхности и, при необходимости, использовать виброгасящие прокладки. Кроме того, следует избегать работы системы на скоростях, близких к резонансным частотам.

Снижение точности позиционирования или проблемы с повторяемостью также являются важным сценарием отказа. Это обычно связано с увеличением люфта между гайкой и винтом, но также может быть вызвано неспособностью Nut Bracket обеспечить жесткость в системе. Небольшие ослабления или деформации при монтаже могут привести к нежелательным зазорам и ошибкам позиционирования во время движения. Решение состоит в выборе Nut Bracket с высокой жесткостью, периодической проверке затяжки всех соединений и, если гайка предварительно нагружена, обеспечении поддержания правильного уровня предварительной нагрузки. Кроме того, критически важно, чтобы монтажная поверхность была достаточно прочной и устойчивой к деформации.

Наконец, могут возникнуть такие проблемы, как ослабление или поломка крепежных болтов. Эта ситуация может быть вызвана неправильным выбором болтов (низкая прочность), недостаточной затяжкой, чрезмерной вибрацией или повторяющимися ударными нагрузками. Решение состоит в использовании болтов соответствующего класса прочности, строгом соблюдении значений крутящего момента, рекомендованных производителем, и использовании фиксаторов болтов (например, Loctite) или стопорных шайб. В применениях с высокой вибрацией могут быть предпочтительны специальные антивибрационные крепежные элементы. Проверка затяжки болтов во время периодических проверок технического обслуживания является проактивным шагом для предотвращения таких проблем.

Техники монтажа корпуса гайки шарико-винтовой пары (Nut Bracket): Заключение и экспертный совет

Техники монтажа корпуса гайки шарико-винтовой пары (Nut Bracket) оказывают прямое и решающее влияние на производительность, точность и срок службы промышленных систем автоматизации. Как подробно описано в этой статье, правильный выбор материала, тщательная подготовка монтажной поверхности, затяжка крепежных элементов с правильным крутящим моментом и в правильной последовательности, и, самое главное, идеальное выравнивание, являются краеугольными камнями успешного монтажа. Наш полевой опыт показывает, что эти детали, которые часто упускаются из виду, в долгосрочной перспективе могут привести к серьезным эксплуатационным проблемам и дорогостоящим отказам. Недостаточно, чтобы система «просто работала»; цель должна состоять в том, чтобы она работала с максимальной эффективностью, минимальным износом и высочайшей точностью. Путь к достижению этой цели лежит через тщательность и профессионализм, проявляемые при монтаже таких критически важных механических компонентов, как Nut Bracket.

В качестве экспертного совета, всегда строго следуйте инструкциям производителя по монтажу, но также крайне важно обладать необходимым оборудованием и знаниями для выполнения критических проверок (плоскостность поверхности, крутящий момент болтов, выравнивание) с микронной точностью, выходя за рамки стандартных инструкций. Инвестиции в такие инструменты, как передовые системы лазерного выравнивания и прецизионные динамометрические ключи, окупаются в долгосрочной перспективе. Кроме того, регулярное обучение монтажного персонала для обновления их знаний и навыков играет ключевую роль в минимизации возможных источников ошибок. Следует помнить, что срок службы и производительность системы шарико-винтовой пары так же сильны, как и ее самое слабое звено, и монтаж Nut Bracket является одним из наиболее критических звеньев в этой цепи. С систематическим подходом, вниманием к деталям и философией постоянного совершенствования вы сможете достичь высокой производительности и надежности, которые вы ожидаете от ваших промышленных систем автоматизации. Мы надеемся, что это руководство послужит полезным ресурсом для ценных специалистов на производстве.
