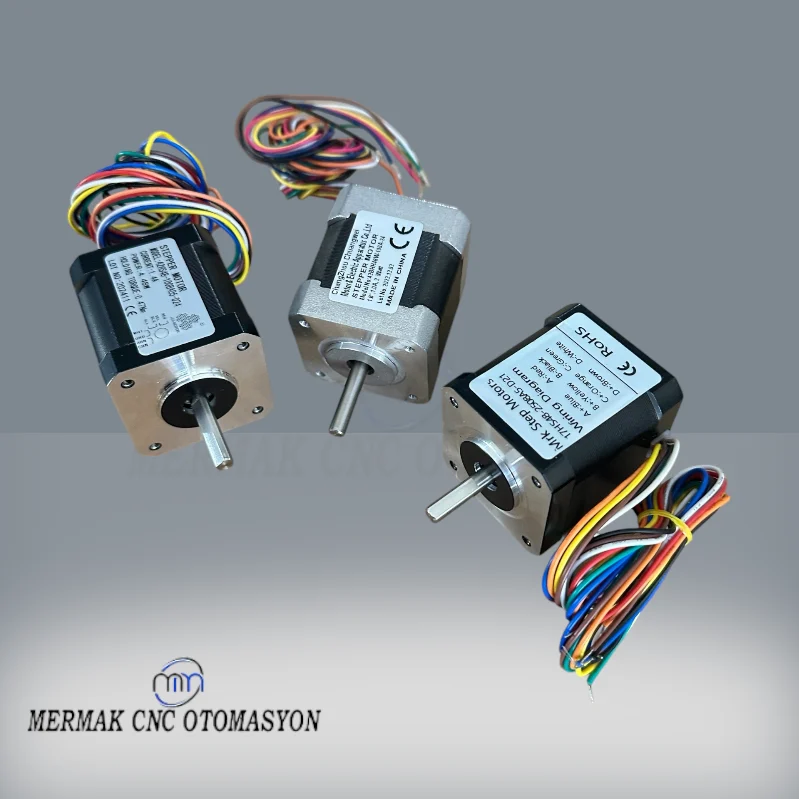

Step Motorlarda Tork Kaybını Azaltmak İçin Ne Yapılmalı?
📑 İçindekiler (Tıkla Aç)
Giriş ve Teknik Analizi
Endüstriyel otomasyon sistemlerinin kalbinde yer alan step motorlar, hassas konumlandırma ve hız kontrolü gerektiren birçok uygulamada vazgeçilmez bir role sahiptir. Robotik kollar, CNC makineleri, 3D yazıcılar, etiketleme makineleri ve taşıma bantları gibi sistemlerde yaygın olarak kullanılırlar. Step motorların en önemli avantajlarından biri, genellikle geri besleme olmadan (açık çevrim) yüksek doğrulukta pozisyon kontrolü sağlayabilmeleridir. Ancak, bu avantajın sürdürülebilirliği, motorun yük altında torkunu verimli bir şekilde aktarabilmesine bağlıdır. Tork kaybı, step motor performansını doğrudan etkileyen kritik bir faktördür ve sistemin genel verimliliğini, doğruluğunu ve güvenilirliğini ciddi şekilde düşürebilir. Tork kaybı, motorun belirli bir hızda veya yük altında beklenen torku üretememesi durumudur; bu da adım kayıplarına, konumlandırma hatalarına, titreşime, aşırı ısınmaya ve hatta sistem arızalarına yol açabilir. Bu teknik makale ve saha rehberi, endüstriyel otomasyon profesyonellerine, step motorlarda tork kaybını anlamaları, teşhis etmeleri ve minimize etmeleri için kapsamlı bir yol haritası sunmayı amaçlamaktadır. Konuyu, motor seçimi, sürücü teknolojileri, mekanik entegrasyon ve yazılım optimizasyonu gibi farklı açılardan ele alarak, sahada karşılaşılan zorluklara pratik çözümler sunacağız.
Çalışma Prensibi ve Teknik Veriler
Step motorlar, elektrik enerjisini mekanik harekete dönüştüren fırçasız DC motorlardır. Rotorlarının, stator üzerindeki manyetik alanlarla etkileşimi sayesinde belirli açılarda (adımlarda) hareket etmesi prensibine dayanırlar. Bir step motorun sargılarına uygulanan sıralı palsler, rotorun her bir palsde belirli bir adım açısı kadar dönmesini sağlar. Bu adım açısı, motorun fiziksel tasarımına (kutup sayısı, dişli yapısı) bağlıdır ve genellikle 0.9°, 1.8° veya 3.6° gibi standart değerlerdedir. Motorun ürettiği tork, temel olarak sargılardan geçen akım miktarı ve manyetik alanın gücü ile doğrudan ilişkilidir. Yüksek akım, daha güçlü bir manyetik alan ve dolayısıyla daha yüksek tork anlamına gelir. Ancak, motorun hızı arttıkça, sargılarda oluşan geri EMF (elektromotor kuvvet) ve sargıların endüktansı, akımın istenen seviyeye ulaşmasını zorlaştırır. Bu durum, özellikle yüksek hızlarda torkun önemli ölçüde düşmesine neden olan ana fiziksel kısıtlamadır.
Step motor performansını etkileyen temel teknik veriler şunlardır:
- Tutma Torku (Holding Torque): Motor dururken ve nominal akım uygulandığında rotorun pozisyonunu korumak için üretebileceği maksimum torktur. Bu, motorun statik yük kapasitesini gösterir.
- Çekme Torku (Pull-in Torque): Motorun, yük altında sıfırdan belirli bir hızda, herhangi bir adım kaybetmeden başlayabileceği maksimum torktur.
- Çekme-Çıkış Torku (Pull-out Torque): Motorun, belirli bir hızda, adım kaybetmeden devam ettirebileceği maksimum torktur. Bu genellikle tork-hız eğrisinde gösterilen değerdir.
- Adım Açısı (Step Angle): Motorun her bir palsde döneceği açı. Daha küçük adım açısı, daha yüksek çözünürlük ve pürüzsüz hareket anlamına gelir.
- Faz Akımı (Phase Current): Motor sargılarından geçen nominal akım. Torku doğrudan etkiler.
- Faz Endüktansı (Phase Inductance): Sargıların endüktif direnci. Yüksek endüktans, yüksek hızlarda akımın yükselmesini zorlaştırır ve tork düşüşünü hızlandırır.
- Rotor Ataleti (Rotor Inertia): Rotorun dönme hareketine karşı gösterdiği direnç. Yüksek atalet, daha yavaş ivmelenme ve yavaşlama gerektirir, bu da tork gereksinimini artırır.
- Sürücü Voltajı: Sürücünün motora uygulayabileceği maksimum voltaj. Yüksek voltaj, yüksek hızlarda akımın daha hızlı yükselmesini sağlayarak tork düşüşünü geciktirir.
Endüstriyel uygulamalarda, motorun seçimi ve sürücüsü, uygulamanın dinamik gereksinimleri (hız, ivme, yük ataleti, dış kuvvetler) dikkate alınarak yapılmalıdır. Yanlış seçimler, tork kaybına ve sistemin istenen performansı gösterememesine yol açar.
| Parametre | Değer/Açıklama |
|---|---|
| Tutma Torku | 0.5 Nm – 20 Nm (Motor boyutuna göre değişir) |
| Adım Açısı | 1.8° (Standart 200 adım/devir) veya 0.9° (400 adım/devir) |
| Faz Akımı | 0.5 A – 6 A (Motor gücüne bağlıdır) |
| Faz Endüktansı | 1 mH – 15 mH (Düşük değerler yüksek hız performansı için tercih edilir) |
| Rotor Ataleti | 10 g·cm² – 500 g·cm² (Motor boyutuna göre değişir) |
| Maksimum Hız | 500 RPM – 3000 RPM (Yük ve sürücüye bağlı olarak değişir) |
| Çalışma Sıcaklığı Aralığı | -10°C ile +50°C (Üretici datasheet değerine göre kontrol edilmelidir.) |
| Sürücü Tipi | Sabit Akım (Chopper) veya Hibrit Servo Sürücü (Performansa göre değişir) |
Sahada Dikkat Edilmesi Gerekenler
- Doğru Motor ve Sürücü Seçimi: Uygulamanın gerektirdiği maksimum tork, hız ve atalet yükü dikkatlice hesaplanmalıdır. Seçilen motorun tutma torku, uygulamanın gerektirdiği maksimum torktan en az %20-30 daha yüksek olmalıdır. Sürücü ise motorun nominal akımını sağlayabilmeli ve tercihen motorun endüktansını aşabilecek yüksek besleme voltajına sahip olmalıdır (örn. 24V motor için 48V veya 72V sürücü). Yüksek voltajlı sürücüler, yüksek hızlarda bile sargılara hızlı akım enjeksiyonu sağlayarak tork kaybını minimize eder. Mikro adımlama kapasitesi yüksek (örn. 256 microstep) sürücüler, daha pürüzsüz hareket ve rezonans azaltma sağlar.
- Mikro Adımlama ve Rezonans Yönetimi: Mikro adımlama, motorun adım açısını daha küçük parçalara bölerek hareketin akıcılığını artırır ve özellikle düşük hızlarda ortaya çıkan titreşimi ve gürültüyü azaltır. Ancak, çok yüksek mikro adımlama oranları, her bir mikro adım için torkun düşmesine neden olabilir, bu da hassas konumlandırmada sorun yaratabilir. Optimize edilmiş bir mikro adımlama oranı (örn. 8x veya 16x) seçmek önemlidir. Step motorlar belirli hızlarda rezonansa girme eğilimindedir. Bu rezonans frekansları, motorun torkunu büyük ölçüde düşürerek adım kaybına yol açabilir. Sürücülerde bulunan rezonans sönümleme (anti-resonance) özellikleri kullanılmalı veya çalışma hız profili rezonans bölgelerinden kaçınacak şekilde ayarlanmalıdır. Harici titreşim damperleri de etkili bir çözüm olabilir.
- Akım Ayarı ve Termal Yönetim: Step motor sürücüleri, motor sargılarına giden akımı hassas bir şekilde kontrol eder. Motorun nominal akımının doğru bir şekilde ayarlanması kritik öneme sahiptir. Yetersiz akım, tork kaybına ve adım kaçırmaya neden olurken, aşırı akım motorun aşırı ısınmasına ve ömrünün kısalmasına yol açar. Motorun sürekli çalışma sıcaklığı üretici tarafından belirtilen limitler içinde tutulmalıdır. Gerekirse, pasif veya aktif soğutma çözümleri (fanlar, ısı emiciler) kullanılmalıdır. Yüksek ortam sıcaklıkları da motor performansını olumsuz etkileyebilir; bu tür durumlarda motorun termal derating (performans düşüşü) eğrileri dikkate alınmalıdır.
- Kablolama ve Gürültü Azaltma: Motor ile sürücü arasındaki kabloların kesiti, akım taşıma kapasitesine uygun olmalı ve uzun mesafelerde voltaj düşümünü minimize etmek için yeterince kalın seçilmelidir. Ayrıca, motor kabloları diğer sinyal kablolarından ayrı tutulmalı ve blendajlı kablolar kullanılarak elektriksel gürültü (EMI/RFI) azaltılmalıdır. Yanlış veya kalitesiz kablolama, sinyal bütünlüğünü bozarak tork kaybına veya düzensiz çalışmaya neden olabilir. Topraklama düzenlemeleri de sistemin elektriksel stabilitesi için çok önemlidir.
- Mekanik Montaj ve Hizalama: Motorun monte edildiği yüzey sağlam ve titreşimsiz olmalıdır. Kaplin veya kayış-kasnak sistemleri gibi mekanik bağlantı elemanlarının doğru şekilde hizalanması hayati önem taşır. Yanlış hizalama, mil üzerinde radyal veya eksenel yüklemeye neden olarak sürtünmeyi artırır, tork kaybına yol açar ve motor yataklarının ömrünü kısaltır. Kaplin seçiminde, sistemdeki olası küçük hizalama hatalarını telafi edebilecek esnek kaplinler tercih edilebilir. Gevşek bağlantılar veya aşınmış mekanik bileşenler de tork kaybına neden olabilir. Düzenli mekanik kontrol ve bakım yapılmalıdır.
- Yük Ataleti ve Hız Profili Optimizasyonu: Motorun tahrik edeceği yükün ataleti, motorun rotor ataletine yakın veya ondan daha az olmalıdır. Yük ataletinin rotor ataletine oranı genellikle 10:1’i geçmemelidir. Yüksek ataletli yükler, motorun ivmelenme ve yavaşlama sırasında daha fazla tork harcamasına neden olur. Uygulamanın hız profili (ivmelenme, sabit hız, yavaşlama), motorun tork-hız eğrisi göz önünde bulundurularak optimize edilmelidir. Ani ivmelenmelerden veya yavaşlamalardan kaçınılmalı, rampalar motorun maksimum tork kapasitesini aşmayacak şekilde yumuşatılmalıdır. Bu, özellikle yüksek hızlarda tork kaybını ve adım kaçırmayı önler.
- Geri Besleme Sistemleri (Kapalı Çevrim): Açık çevrim step motorlar genellikle yeterli olsa da, kritik uygulamalarda tork kaybını tamamen ortadan kaldırmak ve sistemin güvenilirliğini artırmak için enkoder gibi geri besleme sistemleri entegre edilebilir. Bu sistemler, motorun gerçek konumunu sürekli olarak izler ve adım kaybı durumunda sürücünün düzeltme yapmasını sağlar. Bu tür hibrit step-servo sistemler, step motorun basitliğini ve maliyet avantajını servo motorun hassasiyeti ve güvenilirliği ile birleştirir.
Sık Karşılaşılan Sorunlar ve Çözümleri
Sorun 1: Adım Kaybı (Missed Steps) ve Konumlandırma Hataları
Nedenleri: En yaygın tork kaybı belirtisidir. Motorun yükü taşıyamaması, çok hızlı ivmelenme/yavaşlama, yetersiz akım ayarı, motorun rezonans frekansında çalışması, mekanik sıkışma veya aşırı sürtünme, sürücüden gelen pals sinyallerinin zayıf veya gürültülü olması.
Çözümler: Öncelikle motor ve sürücünün uygulamanın tork ve hız gereksinimlerini karşıladığından emin olun. Gerekirse daha güçlü bir motor veya daha yüksek voltajlı bir sürücü seçin. Sürücü akımını motorun nominal değerine göre doğru ayarlayın. İvmelenme ve yavaşlama rampalarını motorun tork-hız eğrisine uygun şekilde uzatın. Sürücünün mikro adımlama ayarlarını optimize edin (genellikle 8x veya 16x iyi bir başlangıçtır) ve rezonans sönümleme özelliğini etkinleştirin. Mekanik sistemde sürtünmeyi kontrol edin, rulmanları ve hareketli parçaları yağlayın veya değiştirin. Kablolamayı kontrol edin, blendajlı kablo kullanın ve sinyal bütünlüğünü sağlayın. Gerekirse, bir enkoder ekleyerek hibrit servo sistemine geçiş yapmayı düşünün.
Sorun 2: Aşırı Isınma
Nedenleri: Motor sargılarından aşırı akım geçmesi, yetersiz soğutma, sürekli yüksek yük altında çalışma, yüksek ortam sıcaklığı, motorun nominal değerinden düşük voltajda çalıştırılması (akımı dengelemek için daha fazla akım çekmesi).
Çözümler: Sürücü üzerindeki akım ayarını motorun nominal akım değerine düşürün. Motorun çalışma döngüsünü ve yük profilini gözden geçirin; motorun sürekli olarak maksimum torkta çalışmasını gerektiren durumları azaltmaya çalışın. Motorun üzerine veya yakınına bir soğutma fanı ekleyin. Büyük motorlar için özel ısı emiciler kullanın. Motoru daha düşük bir ortam sıcaklığına taşıyın veya ortam sıcaklığını düşürmek için önlemler alın. Eğer sürücü voltajı çok düşükse, motor daha fazla akım çekme eğiliminde olabilir; daha yüksek voltajlı bir sürücü kullanmak, aynı torku daha düşük akımla üretebilmeye yardımcı olabilir.
Sorun 3: Titreşim ve Gürültü
Nedenleri: Rezonans, düşük mikro adımlama ayarları, mekanik gevşeklik veya hizalama sorunları, motorun doğal frekanslarında çalışma, sürücüdeki pals dalga formunun kalitesizliği.
Çözümler: Mikro adımlama oranını artırarak motor hareketini pürüzsüzleştirin. Sürücünün rezonans sönümleme veya titreşim azaltma özelliklerini etkinleştirin. Mekanik montajı kontrol edin, gevşek vida veya bağlantıları sıkın. Kaplinlerin doğru hizalandığından ve esnek olduğundan emin olun. Sisteme titreşim emici montaj ayakları veya özel damperler ekleyin. Motorun çalışma hızını rezonans frekanslarından uzak tutacak şekilde ayarlayın. Sürücünün pals çıkış kalitesini bir osiloskop ile kontrol etmek faydalı olabilir.
Sorun 4: Düşük Hızlarda Düzensiz Hareket veya Takılma
Nedenleri: Düşük çözünürlüklü mikro adımlama, mekanik sürtünme veya yapışma-kayma (stick-slip) etkisi, motorun detent torkunun etkisi (özellikle çok düşük hızlarda).
Çözümler: Mikro adımlama oranını artırarak motorun daha küçük adımlarla ve daha akıcı hareket etmesini sağlayın. Mekanik sistemdeki sürtünmeyi azaltın ve düzgün çalışmasını sağlayın. Özellikle lineer hareket sistemlerinde rayların, vidalı millerin ve rulmanların temiz ve yağlı olduğundan emin olun. Detent torkunun etkisini azaltmak için bazı sürücülerde bulunan “anti-cogging” veya “low-speed smoothness” modlarını kullanmayı deneyin. Motorun başlangıç ivmelenmesini yavaşça artırarak takılmayı önleyebilirsiniz.
Uzman Tavsiyesi
Step motorlarda tork kaybını azaltmak, endüstriyel otomasyon sistemlerinin verimliliğini, doğruluğunu ve ömrünü doğrudan etkileyen kritik bir mühendislik görevidir. Bu rehberde ele alınan konular, motor seçimi, sürücü konfigürasyonu, mekanik entegrasyon ve yazılım optimizasyonunu kapsayan bütüncül bir yaklaşımın önemini vurgulamaktadır. Sahada edindiğimiz tecrübeler, tek bir parametreye odaklanmanın genellikle yeterli olmadığını, tüm sistemin bir bütün olarak ele alınması gerektiğini göstermektedir. Doğru motor ve sürücü seçimi, uygulamanın dinamik gereksinimlerine uygun hız ve ivmelenme profilleri, etkili rezonans yönetimi, hassas akım ayarı ve uygun termal yönetim, tork kaybını minimize etmenin temel taşlarıdır. Ayrıca, sağlam mekanik montaj, doğru hizalama ve kaliteli kablolama gibi detaylar, çoğu zaman göz ardı edilse de, sistem performansında belirleyici rol oynar. Özellikle zorlu uygulamalarda, enkoder geri beslemeli hibrit step-servo sistemlere geçiş yapmak, hem tork kaybını önlemek hem de sistemin genel güvenilirliğini artırmak için güçlü bir çözüm sunar. Unutulmamalıdır ki, her uygulamanın kendine özgü dinamikleri ve kısıtlamaları vardır. Bu nedenle, üretici veri sayfalarını dikkatlice incelemek, motorun tork-hız eğrilerini anlamak ve gerekirse simülasyon araçlarından faydalanmak, en uygun çözümü bulmak için hayati öneme sahiptir. Düzenli bakım, erken teşhis ve proaktif optimizasyon çabaları, step motor tabanlı otomasyon sistemlerinizin uzun ömürlü ve yüksek performanslı çalışmasını sağlayacaktır. Bu detaylı saha rehberinin, endüstriyel otomasyon profesyonellerine, step motor uygulamalarında karşılaştıkları tork kaybı sorunlarına bilimsel ve pratik çözümler sunarak değerli bir kaynak olması dileğiyle.
