Kayış kasnak sistemi ile CNC tahrik mekanizması kurulumu
📑 İçindekiler (Tıkla Aç)
Giriş ve Teknik Analizi
Endüstriyel otomasyonun ve özellikle CNC (Bilgisayar Sayısal Kontrol) makinelerinin kalbinde, hassas ve güvenilir hareket iletim mekanizmaları yer alır. Bu mekanizmalar arasında kayış kasnak sistemleri, yüksek verimlilik, düşük maliyet, titreşim sönümleme yeteneği ve esneklik gibi avantajları sayesinde yaygın olarak tercih edilmektedir. Bir CNC tahrik mekanizmasının kurulumunda kayış kasnak sistemlerinin doğru bir şekilde entegrasyonu, makinenin konumlandırma hassasiyeti, tekrarlanabilirliği, tork iletim kapasitesi ve genel çalışma ömrü üzerinde doğrudan bir etkiye sahiptir. Bu rehber, endüstriyel otomasyon profesyonelleri için kayış kasnak sistemlerinin CNC uygulamalarındaki teknik detaylarını, kurulum süreçlerini ve optimizasyon stratejilerini derinlemesine incelemektedir. Modern üretim tesislerinde, CNC makinelerinin performansı, doğru seçilmiş ve monte edilmiş tahrik bileşenlerine bağlıdır. Yanlış bir seçim veya hatalı bir kurulum, üretim kalitesinde düşüşe, plansız duruşlara ve yüksek bakım maliyetlerine yol açabilir. Bu nedenle, kayış kasnak sistemlerinin mühendislik prensiplerini, malzeme bilimi yönlerini ve saha uygulamalarını anlamak büyük önem taşımaktadır. Özellikle senkron kayışlar veya diğer adıyla triger kayışlar, dişli yapıları sayesinde kayma olmaksızın hassas pozisyonlama imkanı sunarak CNC uygulamaları için ideal bir çözüm haline gelmiştir. Bu sistemler, motorun dönme hareketini iş miline veya hareketli eksenlere aktarırken, aynı zamanda istenen hız ve tork oranlarını sağlamak için bir redüksiyon veya artırım işlevi de görebilir. Bu teknik makale, bu karmaşık sistemlerin kurulumu, bakımı ve sorun giderme süreçleri hakkında pratik ve teorik bilgiler sunmayı amaçlamaktadır.
Çalışma Prensibi ve Teknik Veriler

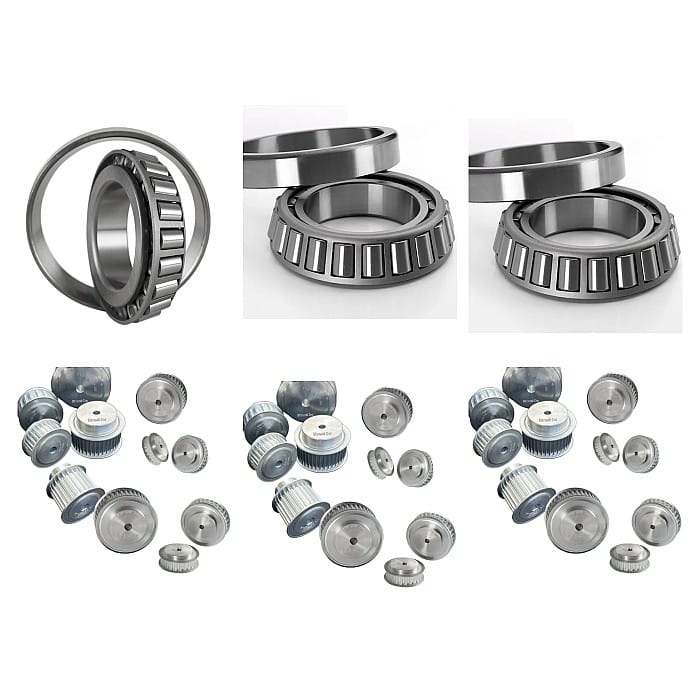

Kayış kasnak sistemleri, temel olarak bir tahrik kasnağı (genellikle bir motor şaftına bağlı), bir tahrik edilen kasnak (yük miline veya eksenine bağlı) ve bu iki kasnağı birbirine bağlayan bir kayıştan oluşur. CNC uygulamalarında genellikle senkron kayışlar (triger kayışlar) kullanılır. Bu kayışlar, kayışın iç yüzeyinde ve kasnakların çevresinde bulunan uyumlu dişler sayesinde pozitif bir bağlantı kurar. Bu dişli yapı, kayışın kasnak üzerinde kaymasını engeller ve böylece hız oranını ve konumlandırma doğruluğunu korur. Bu özellik, özellikle hassas hareket kontrolü gerektiren CNC makineleri için kritik öneme sahiptir.
Sistemin çalışma prensibi, motorun dönme hareketinin tahrik kasnağına, oradan kayış aracılığıyla tahrik edilen kasnağa ve son olarak da CNC eksenine veya iş miline aktarılmasına dayanır. Hız oranı, tahrik kasnağının diş sayısı ile tahrik edilen kasnağın diş sayısı arasındaki orana göre belirlenir. Örneğin, tahrik kasnağı 20 dişli ve tahrik edilen kasnak 40 dişli ise, hız oranı 1:2 olacaktır; yani tahrik edilen kasnak, tahrik kasnağının hızının yarısı kadar dönecektir. Bu, torku artırırken hızı düşürmek veya tam tersi için kullanılabilir.
Teknik veriler açısından, bir kayış kasnak sistemi seçimi yapılırken birçok parametre göz önünde bulundurulmalıdır:
- Kayış Tipi ve Profili: HTD, AT, GT serisi gibi farklı diş profilleri bulunur. HTD (High Torque Drive) genellikle yüksek tork uygulamaları için tercih edilirken, AT (Arc Tooth) ve GT (Gates Poly Chain GT) serileri daha yüksek hassasiyet ve güç yoğunluğu sunar. Kayışın malzemesi (neopren, poliüretan) ve içindeki çekme elemanları (çelik, cam elyafı, aramid) da önemlidir. Poliüretan kayışlar, aşınmaya karşı daha dirençli ve daha hassas toleranslara sahip olabilir.
- Kasnak Malzemesi: Alüminyum, çelik veya dökme demir gibi malzemelerden üretilirler. Hafiflik ve ısı dağıtımı için alüminyum tercih edilebilirken, yüksek mukavemet ve aşınma direnci için çelik daha uygun olabilir. Kasnakların diş profili, kayışın profili ile tam uyumlu olmalıdır.
- Hız Oranı ve Tork Kapasitesi: Uygulamanın gerektirdiği hız ve tork değerlerine göre kasnakların diş sayıları belirlenir. Motorun maksimum torku ve eksenlerin atalet momenti, kayışın ve kasnakların taşıyabileceği maksimum torku aşmamalıdır.
- Konumlandırma Hassasiyeti ve Boşluk (Backlash): Senkron kayışlar, dişli yapısı sayesinde minimum boşluk sunar. Ancak kayış gerginliği, kayışın esnekliği ve kasnakların üretim toleransları boşluğu etkileyebilir. Özellikle yüksek hassasiyet gerektiren CNC uygulamalarında, düşük boşluklu (low-backlash) veya sıfır boşluklu (zero-backlash) kayış kasnak sistemleri tercih edilmelidir.
- Gergi Kuvveti: Kayışın doğru gerginliği, sistemin performansı ve ömrü için kritik öneme sahiptir. Yetersiz gergi kayışın atlamasına neden olurken, aşırı gergi yataklara ve kayışa zarar verebilir, enerji kaybına yol açabilir. Üreticinin belirlediği gergi değerlerine uyulmalıdır. Gergi genellikle bir gergi ölçer veya kayışın doğal frekansı ölçülerek ayarlanır.
- Çevresel Faktörler: Çalışma sıcaklığı, nem, toz, kimyasallar ve yağlayıcılar kayışın ömrünü ve performansını etkileyebilir. Bu faktörlere dayanıklı malzemeler seçilmelidir.
- Gürültü ve Titreşim: Kayış kasnak sistemleri, dişli kutularına kıyasla daha sessiz çalışır ve titreşimi daha iyi sönümler. Ancak yanlış hizalama veya gerginlik, gürültü ve titreşimi artırabilir.
| Parametre | Değer/Açıklama |
|---|---|
| Kayış Tipi | Senkron (Triger) HTD 5M veya GT2 3M/5M |
| Kasnak Malzemesi | Alüminyum Alaşım (6061-T6) veya Çelik |
| Hız Oranı | 1:1 ila 1:5 arasında (Uygulama gereksinimine göre) |
| Tork Kapasitesi | 5 Nm – 50 Nm (Kayış genişliği ve profil tipine göre değişir) |
| Konumlandırma Hassasiyeti | ± 0.05 mm (Sistem bileşenlerine ve gergiye bağlıdır) |
| Önerilen Gergi Kuvveti | Üretici datasheet değerine göre kontrol edilmelidir. (Genellikle 10-25 N/mm) |
| Çalışma Sıcaklığı Aralığı | -20°C ila +80°C (Kayış malzemesine göre değişir) |
| Gürültü Seviyesi | Düşük (Dişli kutularına göre daha sessizdir) |
Sahada Dikkat Edilmesi Gerekenler
- Doğru Bileşen Seçimi: Uygulamanın gerektirdiği tork, hız, hassasiyet ve çevresel koşullar dikkate alınarak doğru kayış tipi (HTD, GT2, AT vb.), genişliği, diş profili ve malzemesi ile uyumlu kasnaklar seçilmelidir. Motorun ve yükün atalet momentleri hesaplanarak, sistemin dinamik performansına uygun seçimler yapılmalıdır. Aşırı yüklenmeye veya yetersiz performansa yol açabilecek yanlış seçimlerden kaçınılmalıdır. Kayışın statik ve dinamik yük kapasiteleri, üretici verileri üzerinden titizlikle incelenmelidir.
- Kritik Gergi Ayarı: Kayış gerginliği, sistemin ömrü ve performansı için en kritik faktörlerden biridir. Yetersiz gergi, kayışın diş atlamasına, kaymaya ve konumlandırma hatalarına yol açarken, aşırı gergi ise kayışın, kasnakların ve motor/yük yataklarının erken aşınmasına neden olur. Gergi, mutlaka üreticinin önerdiği yöntemlerle (örneğin, kayış gergi ölçer veya frekans ölçüm cihazı ile) ayarlanmalıdır. Kayışın doğal frekansını ölçerek gerginliği ayarlamak, en hassas yöntemlerden biridir.
- Mükemmel Hizalama: Kasnakların birbirine göre paralel ve eksenel olarak hizalanması hayati önem taşır. Yanlış hizalama, kayışın kenarlarında aşınmaya, artan sürtünmeye, gürültüye, titreşime ve enerji kaybına yol açar. Lazer hizalama cihazları veya hassas bir cetvel ve gözlem yöntemi kullanılarak kasnakların eksenel ve açısal hizalaması kontrol edilmelidir. Hem tahrik hem de tahrik edilen kasnakların şaftlara dik bir şekilde monte edildiğinden emin olunmalıdır.
- Montaj Sırası ve Temizlik: Kurulum sırasında kasnakların şaftlara doğru bir şekilde (genellikle kamalı veya sıkma bilezikli) sabitlendiğinden emin olunmalıdır. Kayış takılmadan önce tüm yüzeyler temizlenmeli, yağ ve kirden arındırılmalıdır. Kayışın kasnaklara zarar vermeden, zorlanmadan takılması önemlidir; kayışı kasnağa zorlayarak takmak, iç yapısına zarar verebilir. Genellikle bir kasnak gevşetilerek veya gergi mekanizması en gevşek konumuna getirilerek kayış kolayca takılmalıdır.
- Çevresel Koruma ve Bakım: Kayış kasnak sistemleri, toz, talaş, nem, yağ ve kimyasal maddelerden korunmalıdır. Agresif ortamlar için özel kaplamalı veya malzemeli kayışlar ve koruyucu muhafazalar kullanılmalıdır. Düzenli görsel denetimler yapılmalı; kayışta çatlaklar, aşınmalar, dişlerde deformasyon veya renk değişiklikleri aranmalıdır. Kasnaklarda aşınma veya hasar olup olmadığı kontrol edilmelidir. Üreticinin belirlediği periyodik bakım ve değişim takvimine uyulmalıdır.
- Titreşim ve Gürültü Kontrolü: Kurulumdan sonra sistemin çalışması sırasında anormal gürültü veya titreşim olup olmadığı kontrol edilmelidir. Bu tür belirtiler, yanlış gerginlik, hizalama hatası, aşınmış bileşenler veya yanlış montajın göstergesi olabilir. Gerekirse bir titreşim analizörü kullanılarak sorun kaynağı tespit edilmelidir.
- Yatak ve Şaft Desteği: Kayış gerginliğinin oluşturduğu radyal yükler, motor ve yük şaftlarının yataklarına biner. Bu yatakların ve şaftların bu yüklere dayanabilecek kapasitede olduğundan emin olunmalıdır. Yetersiz yatak desteği, erken yatak arızalarına ve sistem stabilitesinde bozulmalara yol açabilir.
Sık Karşılaşılan Sorunlar ve Çözümleri
Kayış kasnak sistemleri, doğru kurulduğunda oldukça güvenilir olsa da, çeşitli nedenlerle sorunlar ortaya çıkabilir. Bu sorunların hızlı ve doğru bir şekilde teşhis edilmesi, üretim kaybını minimize etmek ve sistem ömrünü uzatmak için hayati öneme sahiptir.
- Kayış Atlaması veya Diş Sıyrılması:
Sorun: Sistem çalışırken kayışın kasnak dişleri üzerinden atlaması veya dişlerin sıyrılması. Bu durum genellikle yüksek tork dalgalanmaları veya ani yük değişiklikleri sırasında meydana gelir.
Çözüm: Öncelikle kayışın gerginliği kontrol edilmelidir. Yetersiz gerginlik en yaygın nedenidir. Üreticinin önerdiği gergi değerine ayarlayın. Eğer gerginlik doğruysa, kayışın veya kasnakların dişlerinde aşınma olup olmadığını kontrol edin; aşınmış bileşenler değiştirilmelidir. Kayışın aşırı yüke maruz kalıp kalmadığını değerlendirin; daha geniş bir kayış veya daha güçlü bir diş profiline sahip bir kayış tipi seçimi gerekebilir. Ayrıca, sistemde bir sıkışma veya aşırı direnç olup olmadığını kontrol edin.
- Anormal Gürültü ve Titreşim:
Sorun: Çalışma sırasında sürtünme sesleri, gıcırtı, vuruntu veya aşırı titreşim.
Çözüm: İlk olarak kasnakların hizalamasını kontrol edin. Yanlış hizalama, kayışın kenarlarında sürtünmeye ve gürültüye neden olur. Lazer hizalama araçları kullanarak eksenel ve açısal hizalamayı düzeltin. Kayış gerginliğini kontrol edin; hem çok gevşek hem de çok gergin kayışlar gürültüye yol açabilir. Kayışın veya kasnakların yüzeylerinde yabancı madde (toz, talaş) olup olmadığını kontrol edip temizleyin. Kayışın tipi veya boyutu uygun olmayabilir; daha sessiz çalışan veya titreşimi daha iyi sönümleyen bir kayış tipi (örneğin, daha esnek bir poliüretan kayış) düşünün. Motor veya yük tarafındaki yataklarda aşınma olup olmadığını kontrol edin.
- Konumlandırma Hatası veya Artan Boşluk (Backlash):
Sorun: CNC eksenlerinin istenen pozisyona tam olarak ulaşamaması veya hareket yönü değiştiğinde belirgin bir boşluk hissi.
Çözüm: Kayış gerginliği yetersizse, bu durum kayışın esnemesine ve boşluğun artmasına neden olur; gerginliği optimize edin. Kayışta veya kasnak dişlerinde aşınma olup olmadığını kontrol edin; aşınmış bileşenler değiştirilmelidir. Kayışın kendisi zamanla esnemiş olabilir; bu durumda kayışı yenisiyle değiştirin. Daha yüksek hassasiyet gerektiren uygulamalar için, düşük boşluklu (low-backlash) veya sıfır boşluklu özel tasarım kayış kasnak sistemleri kullanılmalıdır. Ayrıca, kasnakların şaftlara olan bağlantılarının (kama, sıkma bileziği) gevşemediğinden emin olun.
- Kayış Ömrünün Kısa Olması / Erken Aşınma:
Sorun: Kayışın beklenenden daha kısa sürede çatlaması, dişlerinin parçalanması veya aşınması.
Çözüm: Aşırı gerginlik, kayışın malzemesine ve çekme elemanlarına aşırı yük bindirerek ömrünü kısaltır; gerginliği doğru seviyeye ayarlayın. Kasnakların yanlış hizalanması, kayışın kenarlarında sürtünmeye ve anormal aşınmaya neden olur; hizalamayı düzeltin. Çevresel koşullara (yüksek sıcaklık, kimyasallar, yağlar) maruz kalma kayış malzemesini bozabilir; bu tür ortamlara dayanıklı özel kayışlar kullanın veya koruyucu muhafazalar ekleyin. Kayışın kapasitesinin üzerinde bir yük altında çalışıp çalışmadığını kontrol edin; daha güçlü bir kayış veya farklı bir tahrik sistemi gerekebilir. Kasnakların yüzeylerinde keskin kenarlar veya çapaklar olup olmadığını kontrol edin; bunlar kayışa zarar verebilir.
- Aşırı Isınma:
Sorun: Kayışın veya kasnakların anormal derecede ısınması.
Çözüm: Aşırı sürtünme genellikle aşırı gerginlik veya yanlış hizalamadan kaynaklanır. Gerginliği ve hizalamayı kontrol edip düzeltin. Kayışın kasnak üzerinde serbestçe hareket ettiğinden emin olun; sürtünmeyi artırabilecek yabancı maddeleri temizleyin. Kayış tipi, kasnak malzemesi veya sistemin genel tasarımı, uygulamanın gerektirdiği ısı dağıtımını sağlamıyor olabilir; termal performans açısından daha uygun bileşenleri değerlendirin. Ortam sıcaklığının da sistemin ısınma davranışını etkileyebileceğini unutmayın.
Uzman Tavsiyesi
Kayış kasnak sistemleri, CNC tahrik mekanizmalarında hassasiyet, maliyet etkinliği ve titreşim sönümleme gibi birçok avantaj sunan vazgeçilmez bileşenlerdir. Ancak, bu avantajlardan tam olarak yararlanabilmek ve makinenin optimum performansını sürdürebilmek için doğru tasarım, titiz kurulum ve düzenli bakım hayati önem taşımaktadır. Endüstriyel otomasyon sahasında çalışan bir uzman olarak, her bir detayın, kayış seçiminden gergi ayarlamasına, hizalamadan çevresel korumaya kadar, sistemin genel güvenilirliği ve ömrü üzerinde belirleyici bir etkisi olduğunu vurgulamak isterim. Göz ardı edilen en küçük bir ayrıntı bile, uzun vadede üretim kayıplarına, yüksek bakım maliyetlerine ve istenmeyen arızalara yol açabilir.
Bu nedenle, kurulum sürecinde mühendislik prensiplerine sıkı sıkıya bağlı kalınması, üretici spesifikasyonlarının harfiyen takip edilmesi ve uygun ölçüm ekipmanlarının (lazer hizalama cihazları, kayış gergi ölçerler) kullanılması kritik öneme sahiptir. Unutulmamalıdır ki, bir kayış kasnak sistemi sadece kayış ve kasnaklardan ibaret değildir; aynı zamanda yataklar, şaftlar, motor ve kontrol sistemi ile entegre bir bütündür. Bu bütünün her bir parçasının uyumu ve kalitesi, nihai performansı doğrudan etkiler. Periyodik denetimler, aşınma belirtilerini erken tespit etmek ve potansiyel sorunları büyümeden çözmek için elzemdir. Kayışın görsel kontrolü, gerginlik kontrolü ve kasnakların temizliği, rutin bakımın ayrılmaz parçaları olmalıdır. Beklenmedik bir sorunla karşılaşıldığında, bu rehberde belirtilen sorun giderme adımları, hızlı ve etkili çözümler sunarak üretim duruş sürelerini minimize etmeye yardımcı olacaktır. Son olarak, yeni bir sistem tasarlarken veya mevcut bir sistemi optimize ederken, daima deneyimli mühendislerden ve bileşen üreticilerinden teknik destek almaktan çekinmeyin. Sektördeki yenilikleri takip etmek ve sürekli öğrenme yaklaşımını benimsemek, endüstriyel otomasyon alanında rekabetçi kalmak için kilit öneme sahiptir.
