مقدمة وتحليل فني: ما هو المخفض الكوكبي (Planet Reducer)؟ ولماذا يستخدم في محركات السيرفو؟
تعتبر أنظمة التحكم بالحركة، التي تقع في قلب الأتمتة الصناعية، ذات أهمية حاسمة لكفاءة ودقة عمليات الإنتاج الحديثة. من المكونات الأساسية لهذه الأنظمة هي محركات السيرفو (Servo Motors)، التي تتميز بقدرتها على الأداء الديناميكي العالي، التحديد الدقيق للموقع، والتحكم في السرعة. ومع ذلك، في العديد من التطبيقات، قد لا يلبي عزم الدوران الناتج مباشرة من محرك السيرفو أو سرعته متطلبات حمل العمل. هنا يأتي دور المخفضات الكوكبية (Planet Reducers)، حيث تعمل كجسر لا غنى عنه يعمل على تحسين أداء محركات السيرفو وتلبية متطلبات التطبيق. سيتناول هذا الدليل الميداني الشامل والمقالة الفنية بالتفصيل ماهية المخفضات الكوكبية، مبادئ عملها، سبب توافقها الكبير مع محركات السيرفو، ودورها الحاسم في قطاع الأتمتة الصناعية. هدفنا هو توفير فهم عميق للمهندسين والفنيين وصناع القرار في الصناعة، وتقديم معلومات عملية حول الاختيار الصحيح للمخفض، تركيبه، وصيانته.

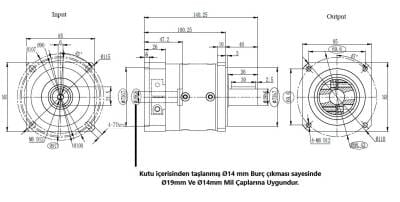

مبدأ العمل والبيانات الفنية للمخفض الكوكبي (Planet Reducer) ولماذا يستخدم في محركات السيرفو؟
المخفض الكوكبي، الذي سمي بهذا الاسم نسبةً لحركة الكواكب حول الشمس، هو نوع من علب التروس (gearbox) المعروفة بكثافة عزم دورانها العالية وهيكلها المدمج. يتكون بشكل أساسي من ثلاثة مكونات رئيسية: الترس الشمسي (sun gear) الموجود في المركز، وعدد من التروس الكوكبية (planet gears) التي تدور حول الترس الشمسي وتكون مثبتة على حامل (carrier)، والترس الحلقي (ring gear أو annulus) ذو الأسنان الداخلية الذي يحيط بالتروس الكوكبية من الخارج. عادةً ما يكون عمود الإدخال متصلاً بالترس الشمسي وينقل حركة الدوران من المحرك إلى الترس الشمسي. عندما يدور الترس الشمسي، تبدأ التروس الكوكبية بالدوران حول محاورها الخاصة وكذلك حول الترس الشمسي داخل الترس الحلقي. الحامل الذي يحمل التروس الكوكبية يكون متصلاً بعمود الخرج، ويدور مع هذه الحركة لينقل عزم الدوران والسرعة المخفضة إلى النظام.
توفر هذه الآلية الفريدة للمخفضات الكوكبية العديد من المزايا مقارنةً بعلب التروس التقليدية ذات المحاور المتوازية. الميزة الأكثر وضوحًا هي توزيع الحمل بين عدة تروس (التروس الكوكبية). وهذا يوفر قدرة عزم دوران أعلى، وتوزيعًا أفضل للحمل، وبالتالي عمرًا أطول. بالإضافة إلى ذلك، بفضل الترتيب المتراكز للتروس، يمكن للمخفضات الكوكبية تحقيق نسب تخفيض عالية في هيكل أكثر إحكامًا. هذا التراص يمثل ميزة كبيرة، خاصة في تصميمات الآلات ذات المساحات الضيقة.
تُفضل محركات السيرفو في التطبيقات التي تتطلب دقة عالية، استجابة ديناميكية، ونطاق سرعة واسع. ومع ذلك، فإن محركات السيرفو نفسها عادةً ما تنتج عزم دوران منخفضًا عند سرعات عالية. بينما تتطلب معظم التطبيقات الصناعية العكس تمامًا: عزم دوران عالي عند سرعات منخفضة. هنا تأتي المخفضات الكوكبية لتسد هذا النقص في محركات السيرفو، مما يجعلها قابلة للاستخدام في نطاق أوسع بكثير من التطبيقات. الأسباب الرئيسية لاستخدام المخفضات الكوكبية مع محركات السيرفو هي كالتالي:
- زيادة عزم الدوران وتقليل السرعة: تعمل المخفضات الكوكبية على تقليل السرعة العالية للمحرك، مما يزيد عزم الدوران بنفس النسبة. وهذا يوفر الميزة الميكانيكية اللازمة لتحريك الأحمال الثقيلة أو تطبيق قوى عالية.
- الخلوص الخلفي المنخفض (Low Backlash): نظرًا لأن دقة تحديد الموقع أمر بالغ الأهمية في أنظمة السيرفو، فإن أي خلوص في علبة التروس (الخلوص الخلفي) يمكن أن يؤدي إلى اهتزازات غير مرغوب فيها وأخطاء في تحديد الموقع. يمكن للمخفضات الكوكبية، بفضل تقنيات التصنيع الخاصة وتصميمات التروس الدقيقة، تحقيق قيم خلوص خلفي منخفضة للغاية (عادةً 1-5 قوس دقيقة). وهذا يضمن استجابة محرك السيرفو الفورية والدقيقة لإشارات التحكم.
- الصلابة العالية (High Rigidity): تؤثر الصلابة الالتوائية للمخفض بشكل مباشر على الأداء الديناميكي للنظام. تظهر المخفضات الكوكبية ذات الصلابة العالية الحد الأدنى من التشوه حتى تحت أحمال الصدمات أو عند تغيير الاتجاهات بسرعة. وهذا يزيد من استقرار النظام وقابليته للتكرار.
- القصور الذاتي المنخفض (Low Inertia): في أنظمة السيرفو، يؤثر القصور الذاتي للمحرك والحمل المتصل به بشكل مباشر على أوقات التسارع والتباطؤ واستهلاك الطاقة. توفر المخفضات الكوكبية، بفضل تصميمات التروس المحسّنة والمواد خفيفة الوزن، عزم قصور ذاتي منخفضًا. وهذا يضمن استجابة أسرع لمحرك السيرفو، واستهلاكًا أقل للطاقة، وتسخينًا أقل.
- الكفاءة العالية (High Efficiency): توفر المخفضات الكوكبية الحديثة كفاءة تزيد عن 95% بفضل ملفات التروس المحسّنة التي تقلل من فقدان الطاقة والمحامل منخفضة الاحتكاك. وهذا يقلل من تكاليف التشغيل ويزيد من كفاءة الطاقة العامة للنظام.
- التصميم المدمج (Compact Design): يتيح ترتيب التروس الكوكبية توفير قدرة عزم دوران عالية ونسبة تخفيض في حجم أصغر بكثير. وهذا يوفر مرونة أكبر وتوفيرًا للمساحة لمصممي الآلات.
- التوازن والضوضاء المنخفضة: يؤدي توزيع الحمل بين عدة تروس كوكبية إلى تقليل الضغط على نقاط تلامس التروس ويوفر تشغيلاً أكثر توازنًا. وهذا يعني اهتزازات أقل ومستويات ضوضاء أقل.
| المعلمة | القيمة/الوصف |
|---|---|
| نسبة النقل (i) | نطاق واسع من 1:3 إلى 1:1000، أحادي أو متعدد المراحل |
| عزم الدوران الاسمي للخرج | من 5 نيوتن متر إلى 2000 نيوتن متر (يختلف حسب الطراز) |
| الحد الأقصى لعزم الدوران للخرج (حمل الصدمة) | 2-3 أضعاف عزم الدوران الاسمي (توقف طارئ، تصادم، إلخ.) |
| الخلوص الخلفي (Backlash) | < 1 قوس دقيقة (دقيق)، 3-5 قوس دقيقة (قياسي) |
| الكفاءة | 97-98% لمرحلة واحدة، 94-96% لمرحلتين |
| الصلابة الالتوائية | 10-200 نيوتن متر/قوس دقيقة (حاسمة للتطبيقات الديناميكية العالية) |
| عزم القصور الذاتي | من 0.01 كجم سم² إلى 100 كجم سم² (التوافق مع قصور المحرك مهم) |
| نطاق درجة حرارة التشغيل | من -20 درجة مئوية إلى +90 درجة مئوية (يختلف حسب البيئة ونوع الزيت) |
| فئة الحماية (IP) | من IP54 إلى IP65 (حماية ضد الغبار والسوائل) |
اعتبارات هامة في الميدان: ما هو المخفض الكوكبي؟ ولماذا يستخدم في محركات السيرفو؟
- التحديد والاختيار الصحيح للحجم: يجب ألا يتم اختيار المخفض بناءً على نسبة عزم الدوران والسرعة فقط. يجب مراعاة عوامل مثل المتطلبات الديناميكية للتطبيق (أوقات التسارع/التباطؤ)، توافق القصور الذاتي، تحمل الخلوص الخلفي، دورة العمل، الظروف البيئية، والعمر المتوقع. على وجه الخصوص، يعتبر توافق القصور الذاتي أمرًا حيويًا لأداء نظام السيرفو؛ يجب أن يكون قصور المخفض ضمن نسبة معينة من قصور المحرك (عادةً بين 1:1 و 1:10، ومثاليًا 1:3-1:5). وإلا، قد يصبح التحكم في المحرك صعبًا، وقد يحدث ارتفاع مفرط في درجة الحرارة، وقد يعمل النظام بشكل غير مستقر.
- التركيب والمحاذاة الدقيقة: المخفضات الكوكبية هي مكونات مصنعة بدقة عالية ويجب تركيبها بنفس الدقة. أي انحراف محوري أو زاوي في الاتصال بين المحرك والمخفض (الشفة والعمود) يمكن أن يؤدي إلى تآكل مبكر للمحامل، اهتزاز، ضوضاء، وفقدان الكفاءة. أثناء التركيب، يجب الالتزام بقيم عزم الشد المحددة باستخدام مفتاح عزم الدوران، ويجب أن تكون الأسطح نظيفة ومستوية. يجب التأكد من تركيب المفاتيح أو جلب التثبيت بشكل صحيح في وصلات العمود.
- التزييت وجدول الصيانة: تأتي معظم المخفضات الكوكبية الحديثة مزيتة مدى الحياة (sealed-for-life) ولا تتطلب تغييرًا دوريًا للزيت. ومع ذلك، في بعض تطبيقات الأداء العالي أو الصناعات الثقيلة، قد يكون فحص مستوى الزيت وتغييره دوريًا ضروريًا. يجب الالتزام الصارم بتعليمات الشركة المصنعة، ويجب استخدام النوع والكمية الصحيحة من الزيت. يمكن أن تؤدي درجات الحرارة المرتفعة أو البيئات الملوثة إلى تقصير عمر الزيت. تساعد الفحوصات البصرية المنتظمة في اكتشاف علامات التحذير المبكرة مثل التسرب أو الضوضاء غير الطبيعية.
- الإدارة الحرارية والظروف البيئية: تؤثر درجة حرارة تشغيل المخفض بشكل مباشر على كفاءته وعمره. يمكن أن يؤدي التحميل الزائد المستمر أو التهوية غير الكافية إلى ارتفاع درجة حرارة المخفض. من المهم الالتزام بنطاقات درجة حرارة التشغيل المحددة من قبل الشركة المصنعة. بالإضافة إلى ذلك، يجب التأكد من أن البيئة التي سيتم تركيب المخفض فيها تتمتع بفئة حماية IP مناسبة ضد العوامل البيئية مثل الغبار والرطوبة والمواد الكيميائية المسببة للتآكل. يجب تفضيل فئة IP أعلى للمخفضات التي تعمل في بيئات ملوثة أو رطبة.
- التحكم في الاهتزاز والضوضاء: تتميز المخفضات الكوكبية من الجيل الجديد عمومًا بمستويات ضوضاء منخفضة. ومع ذلك، فإن الزيادة المفاجئة في الضوضاء أو الاهتزاز يمكن أن تكون مؤشرًا على وجود عطل (مثل تآكل المحمل، تلف الترس، خطأ في التركيب). في مثل هذه الحالات، يجب فحص النظام على الفور ومعالجة المشاكل المحتملة. يمكن أن تساعد مستشعرات الاهتزاز والتحليلات الدورية في اكتشاف الأعطال المحتملة في مرحلة مبكرة.
المشاكل الشائعة والحلول: ما هو المخفض الكوكبي؟ ولماذا يستخدم في محركات السيرفو؟
على الرغم من أن المخفضات الكوكبية مكونات قوية وموثوقة، إلا أنه يمكن أن تحدث مشاكل مختلفة بسبب الاختيار أو التركيب أو الصيانة الخاطئة. فيما يلي قائمة بالمشاكل الأكثر شيوعًا والحلول المحتملة:
- الضوضاء والاهتزاز المفرط:
- الأسباب المحتملة: عدم المحاذاة الصحيحة، براغي التثبيت المفكوكة، محامل متآكلة، تروس تالفة، تزييت خاطئ أو ناقص، تحميل زائد.
- الحلول: تحقق من محاذاة التركيب وصححها. تأكد من إحكام ربط جميع البراغي بشكل صحيح باستخدام مفتاح عزم الدوران. تحقق من مستوى الزيت وجودته، واستبدله إذا لزم الأمر. قم بفك المخفض للتحقق من الداخل، واستبدل المحامل أو التروس المتآكلة. قارن متطلبات عزم الدوران للتطبيق بسعة المخفض، واستبدله بنموذج أكبر إذا لزم الأمر.
- ارتفاع درجة الحرارة المفرط:
- الأسباب المحتملة: التحميل الزائد المستمر، تزييت غير كافٍ، نوع زيت خاطئ، ارتفاع درجة حرارة البيئة، تهوية غير كافية، احتكاك عالٍ (مثل عدم المحاذاة).
- الحلول: راجع ملف حمل التطبيق، وتأكد من أن المخفض لا يعمل باستمرار فوق عزم الدوران الاسمي. تحقق من مستوى الزيت ونوعه، والتزم بتوصيات الشركة المصنعة. اتخذ تدابير لخفض درجة حرارة البيئة أو زيادة تدفق الهواء حول المخفض. تحقق من محاذاة التركيب.
- زيادة الخلوص الخلفي أو فقدان دقة تحديد الموقع:
- الأسباب المحتملة: تآكل التروس، زيادة خلوص المحمل، ارتخاء جلبة التثبيت (في وصلة العمود)، ارتخاء وصلة (كبلن) بين المحرك والمخفض.
- الحلول: تحقق من الخلوص الخلفي بشكل دوري. إذا تم اكتشاف تآكل في التروس أو المحامل، استبدل المكونات أو قم بإصلاح المخفض. تحقق من وصلات العمود ووصلة (كبلن) وتأكد من إحكامها.
- كسر أو تشوه العمود:
- الأسباب المحتملة: أحمال صدمية مفاجئة ومفرطة، إجهاد، مادة عمود أو تصميم خاطئ، اختيار كبلن خاطئ.
- الحلول: حلل الأحمال الديناميكية للتطبيق، وتأكد من أن المخفض والعمود لا يتجاوزان الحد الأقصى لسعة عزم الدوران. استخدم وصلات (كبلن) ممتصة للصدمات إذا لزم الأمر. راجع مدى ملاءمة مادة العمود وتصميمه.
- تسرب الزيت:
- الأسباب المحتملة: تآكل أو تلف الحشيات أو موانع التسرب، تركيب خاطئ، ضغط داخلي مفرط (إذا كانت التهوية مسدودة).
- الحلول: حدد مصدر التسرب. استبدل الحشيات وموانع التسرب المتآكلة أو التالفة. تحقق مما إذا كان سدادة التهوية مسدودة ونظفها.
الخلاصة ونصيحة الخبراء: ما هو المخفض الكوكبي (Planet Reducer)؟ ولماذا يستخدم في محركات السيرفو؟
في عالم الأتمتة الصناعية سريع التطور، يشكل التآزر بين محركات السيرفو والمخفضات الكوكبية أساس أنظمة التحكم بالحركة عالية الأداء والدقة. لا تعمل المخفضات الكوكبية على تعزيز القدرات الطبيعية لمحركات السيرفو وتلبية الحاجة إلى عزم دوران عالٍ عند سرعات منخفضة فحسب، بل تعمل أيضًا على تحسين الكفاءة العامة للنظام ودقته واستجابته الديناميكية بشكل كبير بفضل ميزات مثل الخلوص الخلفي المنخفض، الصلابة العالية، القصور الذاتي المنخفض، والتصميم المدمج. بناءً على خبرتي في هذا المجال كخبير في الأتمتة، يمكنني القول بثقة أن الاختيار والتطبيق الصحيح للمخفض الكوكبي يلعب دورًا حاسمًا في نجاح المشروع. لزيادة عمر النظام، وتقليل أوقات الأعطال، وتحقيق أقصى قدر من الكفاءة، من الضروري توخي الدقة في مرحلة تحديد الحجم، والحفاظ على الدقة أثناء التركيب، وعدم إهمال الصيانة الدورية. يجب ألا ننسى أن حتى المكونات عالية التقنية يمكن أن تتأثر أداءها بسبب التطبيق الخاطئ أو الإهمال. لذلك، للاستفادة الكاملة من إمكانات المخفضات الكوكبية، فإن الالتزام بتوصيات الشركة المصنعة، والاهتمام بتكامل النظام، وإنشاء آليات تحكم منتظمة، هي مفتاح النجاح طويل الأمد وعائد الاستثمار. لن يلبي الاختيار الصحيح للمخفض الكوكبي احتياجات اليوم فحسب، بل سيشكل أيضًا أساسًا متينًا لأهداف الأتمتة المستقبلية.
الأسئلة الشائعة
ما هو المخفض الكوكبي (Planet Reducer)؟
المخفض الكوكبي هو نوع من علب التروس (gearbox) يتكون من ترس شمسي مركزي، وتروس كوكبية تدور حوله، وترس حلقي خارجي. يستخدم لزيادة عزم الدوران وتقليل السرعة من المحرك إلى الحمل، مع توفير تصميم مدمج وكفاءة عالية.
لماذا يتم استخدام المخفضات الكوكبية مع محركات السيرفو؟
تُستخدم المخفضات الكوكبية مع محركات السيرفو لعدة أسباب رئيسية: زيادة عزم الدوران وتقليل السرعة لتلبية متطلبات الحمل، توفير خلوص خلفي منخفض لدقة تحديد الموقع، زيادة الصلابة الالتوائية لتحسين الأداء الديناميكي، تقليل القصور الذاتي، وتحقيق كفاءة عالية في تصميم مدمج.
ما هي المعايير الأساسية لاختيار المخفض الكوكبي المناسب؟
عند اختيار مخفض كوكبي، يجب مراعاة عوامل مثل نسبة التخفيض المطلوبة، عزم الدوران الاسمي والأقصى، قيمة الخلوص الخلفي، الصلابة الالتوائية، توافق القصور الذاتي مع محرك السيرفو، نطاق درجة حرارة التشغيل، وفئة الحماية (IP) المناسبة للبيئة.
ما هي أهم نصائح التركيب والصيانة للمخفضات الكوكبية؟
لضمان الأداء الأمثل، يجب التأكد من المحاذاة الدقيقة بين المحرك والمخفض، إحكام ربط جميع البراغي بعزم الدوران الصحيح، فحص مستوى وجودة الزيت بانتظام (أو الاعتماد على المخفضات المزيتة مدى الحياة)، ومراقبة درجة حرارة التشغيل والظروف البيئية.
ما هي المشاكل الشائعة التي قد تواجه المخفضات الكوكبية وكيف يمكن حلها؟
تشمل المشاكل الشائعة الضوضاء والاهتزاز المفرط (بسبب عدم المحاذاة أو تآكل الأجزاء)، ارتفاع درجة الحرارة (بسبب التحميل الزائد أو سوء التزييت)، زيادة الخلوص الخلفي (بسبب تآكل التروس)، وكسر العمود أو تسرب الزيت. تتطلب هذه المشاكل فحصًا دقيقًا وتصحيحًا فوريًا.
