في عالم التصنيع الصناعي الحديث، يعد نظام قياس طول الأداة أمرًا لا غنى عنه لضمان جودة الإنتاج، زيادة الكفاءة، وتعزيز السلامة في عمليات CNC. هذا النظام يقلل من الأخطاء اليدوية ويضمن دقة الأبعاد المطلوبة.
ملاحظات عملية لآلات CNC Router وأنظمة الأتمتة والحركة الصناعية.
هل نظام قياس طول الأداة ضروري؟ ما هو؟
في عالم الأتمتة الصناعية، وخاصة في مراكز التشغيل CNC، ترتبط جودة القطع المصنعة، دقتها، وكفاءة الإنتاج بشكل مباشر بإدارة الأدوات المستخدمة وفقًا للمعايير الصحيحة. في هذا السياق، يُعد نظام قياس طول الأداة مجموعة من الأجهزة والبرامج التي تقوم بقياس طول الأداة (وأحيانًا قطرها) تلقائيًا، باستخدام تقنيات الليزر أو المجسات التلامسية. تعمل هذه الأنظمة بشكل متكامل مع وحدة التحكم في الماكينة، لتحديد الطول الفعلي للأدوات بالنسبة لنقطة المرجع الخاصة بالماكينة بشكل فوري، ونقل هذه البيانات إلى برنامج التشغيل. وبهذه الطريقة، تلغي الحاجة إلى القياس اليدوي عند تآكل الأداة، أو تغييرها، أو عند تركيب أداة جديدة، مما يقلل من الأخطاء البشرية المحتملة ويقلل بشكل كبير من أوقات التوقف عن العمل في عملية الإنتاج.
إذًا، هل نظام قياس طول الأداة ضروري حقًا؟ بالتأكيد نعم. في بيئة الإنتاج التنافسية اليوم، يُعد التصنيع الدقيق، الكفاءة العالية، والأتمتة أمورًا لا غنى عنها. تلعب أنظمة قياس طول الأداة دورًا محوريًا في تحقيق هذه الأهداف. يضمن استخدام الأدوات بالطول الصحيح أن تكون القطع المصنعة ضمن الحدود المطلوبة. يؤدي إدخال طول أداة غير صحيح إلى زيادة القطع التالفة، والحاجة إلى إعادة التشغيل، وبالتالي زيادة كبيرة في التكاليف. علاوة على ذلك، لا تقتصر هذه الأنظمة على قياس طول الأداة فحسب، بل يمكنها أيضًا التحقق من حالة الأداة (مكسورة، متآكلة)، مما يعزز السلامة التشغيلية ويمنع تلف الماكينة وقطعة العمل. باختصار، تُعد أنظمة قياس طول الأداة استثمارًا استراتيجيًا لضمان مراقبة الجودة، تحسين التكاليف، واستمرارية العمليات في المصانع الحديثة.
مبدأ العمل والبيانات الفنية
يختلف مبدأ عمل أنظمة قياس طول الأداة حسب التقنية المستخدمة، ولكن الهدف الأساسي يبقى واحدًا: تحديد طول الأداة الفعلي أو موقع طرفها بدقة بالنسبة لمرجع الماكينة. التقنيتان الأكثر شيوعًا هما الأنظمة القائمة على الليزر والأنظمة القائمة على المجسات التلامسية (المسابير).
الأنظمة القائمة على الليزر لقياس طول الأداة
تقوم الأنظمة القائمة على الليزر بالقياس دون تلامس فعلي مع الأداة. يتم تثبيت باعث ومستقبل ليزر على طاولة الماكينة أو في موقع محدد. عندما تمر الأداة عبر شعاع الليزر، يتم تحديد طول الأداة أو موقع طرفها من خلال تحليل مدة انقطاع الشعاع أو تحليل الظل. تتميز هذه الأنظمة بقدرتها على القياس بسرعات عالية. كما يمكنها اكتشاف الكسور أو التآكل في حواف القطع للأداة بمستوى الميكرون. نظرًا لعدم التلامس، فهي مثالية للأدوات الدقيقة. يمكن استخدام أنظمة الليزر لمجموعة واسعة من الأدوات، من الأدوات ذات القطر الصغير جدًا إلى أدوات التفريز الكبيرة.

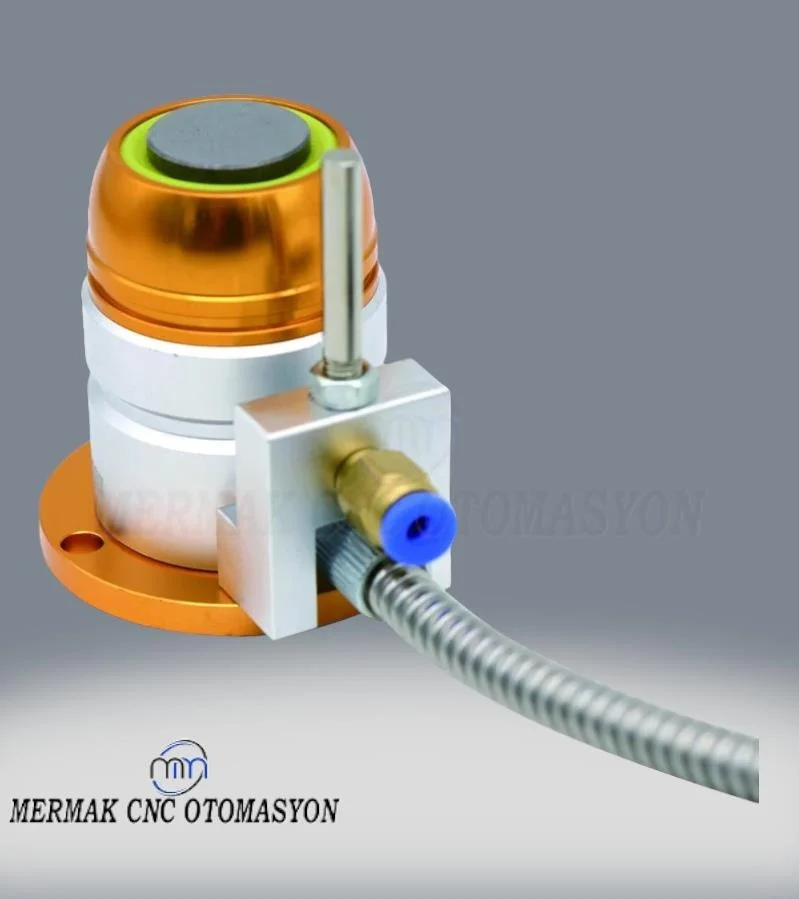

الأنظمة القائمة على المجسات التلامسية (المسابير) لقياس طول الأداة
تتكون أنظمة المجسات التلامسية من طرف مجس (عادة من الألماس أو الكربيد الصلب) وآلية مفتاح دقيقة. عندما تتلامس الأداة مع طرف المجس بقوة معينة، يرسل المجس إشارة، وتسجل وحدة التحكم في الماكينة موقع الأداة الحالي. يُستخدم هذا الموقع لتحديد طول الأداة. تتميز أنظمة المجسات التلامسية عادةً ببنية أكثر متانة ومقاومة لبيئات التشغيل التي تحتوي على نشارة. ومع ذلك، نظرًا لوجود قوة صغيرة مطبقة على الأداة أثناء القياس، فإن أنظمة الليزر قد تكون أكثر ملاءمة للأدوات شديدة الدقة والقابلة للكسر. يمكن استخدام هذه الأنظمة لقياس قطر الأداة والتحقق من كسرها.
ترسل كلا النظامين البيانات المقاسة مباشرة إلى وحدة التحكم CNC الخاصة بالماكينة. تستخدم وحدة التحكم هذه البيانات لتحديث إزاحات الأداة (tool offsets). وبهذه الطريقة، يتم ضبط الأعماق والأبعاد المحددة في البرنامج تلقائيًا وفقًا للطول الفعلي للأداة. تضمن هذه الأتمتة الحفاظ على دقة القطع، وتقليل معدل الخردة، وثبات جودة التشغيل.
| المعلمة | القيمة/الوصف |
|---|---|
| مبدأ القياس | قائم على الليزر (بدون تلامس) أو مسبار تلامسي (حساس) |
| التكرارية | ±0.5 ميكرومتر – ±5 ميكرومتر (تختلف حسب نوع النظام وظروف البيئة) |
| دقة القياس | 1 ميكرومتر – 10 ميكرومتر |
| سرعة القياس | 100 مم/ثانية – 2000 مم/ثانية (أسرع في أنظمة الليزر) |
| الحد الأقصى لقطر الأداة | 0.1 مم – 200 مم (يدعم نطاقًا واسعًا) |
| الحد الأقصى لطول الأداة | 20 مم – 400 مم (متغير حسب التطبيق) |
| فئة الحماية (IP) | IP67 – IP68 (حماية ضد الماء والغبار وسائل التبريد) |
| واجهة الاتصال | Digital I/O, RS232, Profibus, Ethernet/IP (التكامل مع وحدة تحكم CNC) |
| درجة حرارة البيئة المناسبة | 0 درجة مئوية – 50 درجة مئوية (معايير البيئة الصناعية) |
اعتبارات هامة في الموقع
- اختيار المستشعر الصحيح: يلعب نوع المواد المراد تشغيلها، هندسة الأداة (أدوات صغيرة جدًا/كبيرة جدًا)، مستوى الدقة المطلوب، وبيئة تشغيل الماكينة (نشارة، كثافة سائل التبريد) دورًا حاسمًا في اختيار المستشعر. على سبيل المثال، تُفضل أنظمة الليزر غير التلامسية للأدوات الصغيرة جدًا والدقيقة، بينما قد تكون أنظمة المجسات التلامسية كافية للأدوات الأكثر متانة والتي تقوم بالتشغيل الخشن. تحدد ظروف البيئة فئة الحماية IP للمستشعر.
- التركيب والمعايرة: يعد موقع التركيب الصحيح أمرًا حيويًا لضمان عمل النظام بدقة وموثوقية. يجب تركيب المستشعر في مكان يسهل على الأداة الوصول إليه لمنطقة القياس، ولكنه لا يتصادم مع الأداة أو قطعة العمل أثناء التشغيل. بعد التركيب، يجب معايرة النظام بانتظام. تضمن المعايرة دقة القياس وتعوض التأثيرات المحتملة للعوامل البيئية (تغيرات درجة الحرارة، الاهتزازات).
- ظروف البيئة والصيانة: غالبًا ما تكون البيئات الصناعية مليئة بالغبار والنشارة وسوائل التبريد. يمكن لهذه الظروف أن تؤدي إلى أخطاء في القياس، خاصة عن طريق تلويث بصريات الليزر أو أسطح التلامس للمسبار. لذلك، من الضروري تنظيف المستشعر بانتظام، وفحص الأغطية الواقية، والالتزام بإجراءات الصيانة العامة. يعد نظافة السطح البصري في أنظمة الليزر، ونظافة طرف المسبار وسلامته في أنظمة المجسات التلامسية أمرًا بالغ الأهمية.
- التكامل مع CNC وتوافق البرامج: يجب أن يعمل نظام قياس طول الأداة بتوافق تام مع وحدة التحكم CNC الحالية للماكينة. يتطلب هذا تكاملًا سلسًا من حيث بروتوكولات نقل البيانات، ووحدات ماكرو القياس، وواجهة المستخدم. يضمن توافق البرنامج المقدم من المورد مع نظام تحكم الماكينة وسهولة برمجته الاستخدام الفعال للنظام.
- تدريب المشغلين: للاستفادة الكاملة من إمكانيات النظام، يجب أن يتلقى مشغلو الماكينات وموظفو الصيانة تدريبًا كافيًا. يساعد امتلاك المعرفة حول تقنيات الاستخدام الصحيحة، وإجراءات المعايرة، وخطوات استكشاف الأخطاء وإصلاحها المحتملة على ضمان عمل النظام بشكل طويل الأمد وخالٍ من الأخطاء.
في الختام، يُعد نظام قياس طول الأداة استثمارًا أساسيًا لأي مصنع يسعى لتحقيق أعلى مستويات الدقة والكفاءة في عمليات CNC. من خلال تقليل الأخطاء البشرية، وتحسين استخدام الأدوات، وضمان جودة المنتج النهائي، تساهم هذه الأنظمة بشكل مباشر في تعزيز القدرة التنافسية للمصنع.
