أكواد أعطال محرك المغزل (VFD) ومعانيها: دليل ميداني ومقالة فنية

تعد محركات المغزل (Spindle Motor)، وخاصة أنظمة محرك التردد المتغير (VFD – Variable Frequency Drive)، جزءًا لا يتجزأ من قلب الأتمتة الصناعية. تلعب هذه المحركات دورًا حيويًا في تطبيقات دقيقة مثل ماكينات CNC، ومراكز التشغيل عالية السرعة، وآلات النسيج، وغيرها. تتحكم هذه المحركات بدقة في سرعة وعزم دوران محركات المغزل، وفي بعض الأنظمة المتقدمة، تتحكم أيضًا في موقعها، مما يؤثر بشكل مباشر على كفاءة وجودة عمليات الإنتاج. ومع ذلك، نظرًا لهيكلها المعقد وتوقعات الأداء العالية، فمن المحتم مواجهة حالات أعطال مختلفة من وقت لآخر. يتم اكتشاف هذه الأعطال عادةً بواسطة آليات الحماية الداخلية للمحرك ويتم إبلاغ المستخدمين بها كرمز خطأ (fault code) أو إنذار. يركز هذا الدليل الميداني والمقالة الفنية على التحليل المتعمق لأكواد أعطال محركات المغزل، ومعانيها، وطرق الحلول العملية للمحترفين في مجال الأتمتة الصناعية. هدفنا هو توفير تدخل سريع ودقيق وفعال لفرق الصيانة والإصلاح في الموقع لتقليل فترات التوقف عن العمل وزيادة موثوقية النظام.

مقدمة وتحليل تقني

تعتبر محركات المغزل من أكثر الأمثلة تطوراً في تكنولوجيا التحكم بالمحركات. على عكس محركات المحركات التقليدية، تتطلب تطبيقات المغزل عادةً دقة عالية في عزم الدوران واستجابة ديناميكية عبر نطاق واسع جدًا من السرعات (على سبيل المثال، من 0 دورة في الدقيقة إلى 24000 دورة في الدقيقة أو أكثر). يمكن أن تتمتع هذه الأنواع من المحركات بقدرة تحميل زائدة توفر عزم دوران قصير الأجل حتى فوق القدرة المقدرة للمحرك، وعادةً ما تستخدم خوارزميات التحكم المتجه المتقدمة (الحلقة المفتوحة أو الحلقة المغلقة – مع تغذية راجعة من المشفر) لإدارة التدفق المغناطيسي للمحرك بدقة. تضمن تقنيات التحكم المتقدمة هذه أن يعمل المحرك بأداء أمثل عبر نطاق السرعة بالكامل، مع زيادة كفاءة الطاقة أيضًا.

يشير الخطأ الذي يحدث في محرك المغزل عادةً إلى وجود خلل في مكون حرج أو ظروف تشغيل النظام. يمكن أن تكون هذه التشوهات كهربائية (تيار زائد، جهد زائد، خطأ أرضي)، ميكانيكية (انحشار المحرك، عطل في المحمل)، بيئية (درجة حرارة مفرطة، رطوبة)، أو برمجية (خطأ في المعلمات، مشكلة في الاتصال). يراقب المعالج الدقيق الداخلي للمحرك باستمرار تيارات الدخل/الخرج، والجهود، ودرجات الحرارة، وغيرها من المعلمات الحيوية. عندما يتجاوز أي خلل مكتشف قيمة عتبة محددة مسبقًا أو يحدث خطأ منطقي، يوقف المحرك النظام لحماية المحرك ومنع المزيد من التلف ويعرض رمز الخطأ ذي الصلة للمشغل. يعد التفسير الصحيح لأكواد الأعطال هذه أمرًا حيويًا لتحديد السبب الجذري للعطل بسرعة وتطبيق حل فعال. على الرغم من أن كل مصنع (مثل Siemens، Fanuc، Yaskawa، Delta، ABB، Schneider Electric، إلخ) لديه نظام رمز خطأ خاص به، إلا أن معظم أنواع الأخطاء تستند إلى مبادئ عالمية.

مبدأ العمل والبيانات الفنية

أمور يجب مراعاتها في الموقع

• جودة الكابلات والتأريض: يمكن أن تولد محركات المغزل كمية كبيرة من التداخل الكهرومغناطيسي (EMI/RFI) بسبب التبديل عالي التردد. للتحكم في هذا التداخل، من الأهمية بمكان أن تكون كابلات المحرك محمية (shielded) وأن يتم تأريض الشاشة بشكل صحيح عند طرف المحرك وطرف المحرك. بالإضافة إلى ذلك، فإن توجيه كابلات إشارة التحكم في مسارات منفصلة عن كابلات الطاقة واستخدام أزواج ملتوية (twisted pair) يحافظ على سلامة الإشارة. يمكن أن يؤدي التأريض الضعيف إلى أخطاء مختلفة ناتجة عن ‘خطأ أرضي’ أو ‘ضوضاء’.
• الظروف البيئية والتبريد: تؤثر بيئة تشغيل المحرك والمحرك بشكل مباشر على عمرها وأدائها. تؤدي درجة الحرارة المحيطة العالية إلى ارتفاع درجة حرارة المحرك والمحرك، مما يؤدي إلى أخطاء الحماية الحرارية. يجب فحص درجة الحرارة داخل لوحة التحكم بانتظام، ويجب الحفاظ على نظافة المراوح وعدم إعاقة تدفق الهواء. يمكن أن يتسبب الغبار والرطوبة والغازات المسببة للتآكل أيضًا في إتلاف المكونات الإلكترونية. لذلك، من المهم اختيار محركات ذات فئة حماية IP مناسبة وإجراء تنظيف منتظم.
• إعدادات المعلمات والنسخ الاحتياطي: يتطلب كل محرك مغزل وتطبيق إعدادات معلمات خاصة على المحرك. يعد إدخال المعلمات الأساسية للمحرك مثل التيار المقنن والجهد والتردد وعدد الأقطاب بشكل صحيح أمرًا ضروريًا للتحكم المتجه الفعال. يجب أن تكون أوقات التسارع/التباطؤ، وحدود التحميل الزائد، ومعلمات الفرملة مناسبة لديناميكيات التطبيق. يمكن أن تتسبب المعلمات غير الصحيحة في تشغيل المحرك بشكل غير مستقر، أو أخطاء التيار الزائد أو الجهد الزائد. يضمن النسخ الاحتياطي المنتظم لجميع إعدادات المعلمات وإدارتها باستخدام نظام التحكم في الإصدار استعادة سريعة في حالة استبدال المحرك المحتمل أو إعادة الضبط.
• فحص المحرك والنظام الميكانيكي: تنشأ العديد من أعطال المحرك في الواقع من المحرك نفسه أو النظام الميكانيكي المتصل به. يمكن أن تؤدي حالات مثل انحشار محامل المحرك، أو عدم محاذاة العمود، أو الزيادة المفاجئة في الحمل الميكانيكي، أو عطل العزل في ملفات المحرك إلى تشغيل حماية المحرك من التيار الزائد أو التحميل الزائد. يلعب الفحص المنتظم لمحامل المحرك، وتحليل الاهتزازات، والتأكد من أن النظام الميكانيكي يتحرك بحرية دورًا حاسمًا في منع أعطال المحرك.
• جودة طاقة الدخل: تعد جودة جهد الشبكة الذي يصل إلى المحرك مهمة لعمل المحرك بشكل مستقر. يمكن أن تؤدي انخفاضات الجهد (sag)، وارتفاعات الجهد (swell)، والارتفاعات المفاجئة، أو عدم توازن الطور إلى تشغيل حماية المحرك من الجهد المنخفض أو الجهد الزائد. إذا لزم الأمر، قد يكون من المفيد إضافة مفاعل خط أو منظم جهد مناسب إلى جانب الدخل.

المشاكل الشائعة والحلول

تنقسم أكواد أعطال محركات المغزل التي تواجهها عادةً إلى فئات مماثلة. فيما يلي أكواد الأعطال الأكثر شيوعًا ومعانيها والحلول المقترحة:

1. خطأ التيار الزائد (Overcurrent – OCx)

أمثلة على أكواد الأعطال: OC1, OC2, OC3, F0001 (Siemens), AL01 (Yaskawa), ERR01 (Delta)
المعنى: يحدث هذا الخطأ عندما يتجاوز تيار خرج المحرك الحد المحدد. يحدث عادةً أثناء تسارع المحرك (OC1)، أو تباطؤه (OC2)، أو التشغيل بسرعة ثابتة (OC3).
الأسباب المحتملة:

• الحمل الميكانيكي الزائد: زيادة مفاجئة في الحمل في النظام الميكانيكي المتصل بالمحرك (ماكينة CNC، أداة) بسبب الانحشار، أو عطل في المحمل، أو قوة قطع مفرطة.
• قصر الدائرة: قصر دائرة بين الطور والطور أو الطور والأرض في ملفات المحرك أو كابلات المحرك.
• أوقات التسارع/التباطؤ غير الصحيحة: ضبط أوقات تسارع أو تباطؤ قصيرة جدًا في معلمات المحرك يمكن أن يتسبب في تجاوز تيار المحرك المقنن.
• معلمات المحرك غير صحيحة: إدخال معلمات المحرك المقننة مثل التيار أو الجهد أو التردد بشكل غير صحيح في المحرك.
• حجم المحرك غير كافٍ: عدم كفاية قدرة المحرك للتطبيق.
• عطل في المحرك: قصر دائرة جزئي أو عطل في العزل في ملفات المحرك.

الحلول:

• افحص الحمل الميكانيكي، وحدد الأجزاء العالقة أو المحتكة وقم بإصلاحها.
• افحص كابلات المحرك وملفات المحرك لاكتشاف قصر الدائرة أو خطأ التأريض باستخدام اختبار العزل (ميجر).
• زد أوقات التسارع/التباطؤ.
• افحص معلمات المحرك المدخلة في المحرك وتأكد من صحتها.
• تأكد من استخدام محرك بحجم مناسب للتطبيق.
• اختبر المحرك نفسه أو استبدله.

2. خطأ الجهد الزائد (Overvoltage – OVx)

أمثلة على أكواد الأعطال: OV1, OV2, OV3, F0002 (Siemens), AL02 (Yaskawa), ERR02 (Delta)
المعنى: يحدث عندما يتجاوز جهد ناقل التيار المستمر للمحرك الحد الأعلى المحدد.
الأسباب المحتملة:

• الفرملة التجديدية: عندما يتباطأ المحرك بسرعة أو يتم دفعه بواسطة حمل خارجي (يعمل كمولد)، فإنه يعيد تغذية الطاقة إلى ناقل التيار المستمر، ولا يتم تبديد هذه الطاقة بشكل كافٍ.

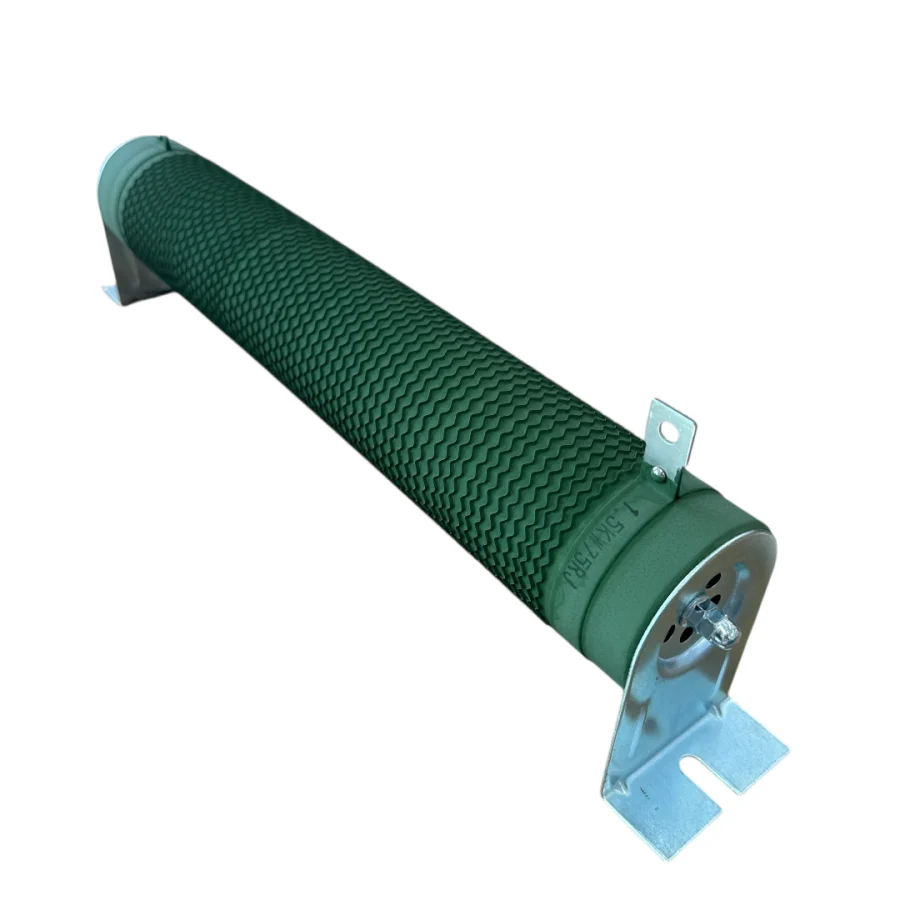

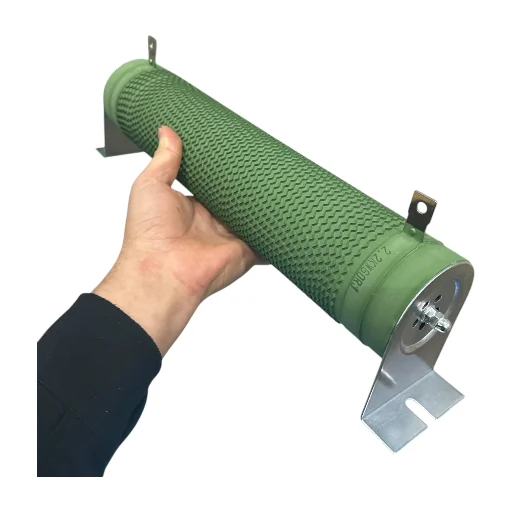

• عطل/عدم كفاية مقاومة الفرملة: انقطاع توصيل مقاومة الفرملة الخارجية، أو قيمة المقاومة غير صحيحة، أو عدم كفاية قدرتها.
• جهد الدخل مرتفع: جهد الشبكة أعلى بكثير من القيمة المقننة.
• كابلات المحرك الطويلة: يمكن أن تزيد كابلات المحرك الطويلة من جهد ناقل التيار المستمر عن طريق إنشاء تأثير سعوي.

الحلول:

• زد أوقات التسارع/التباطؤ.
• افحص مقاومة الفرملة وتوصيلاتها. إذا لزم الأمر، استخدم مقاومة فرملة ذات قدرة أكبر أو قيمة مقاومة مختلفة.
• افحص جهد الشبكة، واستخدم منظم جهد إذا لزم الأمر.
• افحص إعدادات الفرملة التجديدية للمحرك.

3. خطأ الجهد المنخفض (Undervoltage – UVx)

أمثلة على أكواد الأعطال: UV1, UV2, F0003 (Siemens), AL03 (Yaskawa), ERR03 (Delta)
المعنى: يحدث عندما ينخفض جهد ناقل التيار المستمر للمحرك إلى ما دون الحد الأدنى المحدد.
الأسباب المحتملة:

• فقدان طاقة الدخل: انقطاع جهد الشبكة الذي يصل إلى المحرك أو انخفاض أحد الأطوار.
• جهد الشبكة منخفض: جهد الشبكة أقل بكثير من القيمة المقننة (انخفاض الجهد/sag).
• عطل في المقوم: عطل في مرحلة المقوم الداخلية للمحرك.
• مشكلة في دائرة التحكم: خطأ في استشعار الجهد في لوحة التحكم الداخلية للمحرك.

الحلول:

• افحص توصيلات طاقة الدخل للمحرك والصمامات.
• قم بقياس جهد الشبكة باستخدام مقياس متعدد وتأكد من استقراره.
• استخدم مفاعل خط أو منظم جهد إذا لزم الأمر.
• افحص الأجهزة الداخلية للمحرك (بواسطة موظفين متخصصين).

4. خطأ ارتفاع درجة الحرارة (Overheat – OHx)

أمثلة على أكواد الأعطال: OH1 (المحرك), OH2 (المحرك), F0004 (Siemens), AL04 (Yaskawa), ERR04 (Delta)
المعنى: يحدث عندما تتجاوز درجة حرارة المحرك أو المحرك الحد الأعلى المحدد.
الأسباب المحتملة:

• ارتفاع درجة حرارة المحرك: عطل في مروحة تبريد المحرك، أو انسداد زعانف التبريد بالغبار، أو درجة حرارة محيطة مفرطة، أو إعاقة فتحات تهوية المحرك.
• ارتفاع درجة حرارة المحرك: تحميل زائد على المحرك، أو عطل في مروحة تبريد المحرك، أو انسداد فتحات تهوية المحرك، أو انقطاع توصيل الثرمستور الخاص بالمحرك أو عطل فيه.

الحلول:

• افحص مراوح تبريد المحرك والمحرك، ونظفها أو استبدلها.
• افحص درجة الحرارة المحيطة، وحسن نظام التبريد إذا لزم الأمر.
• تأكد من أن فتحات تهوية المحرك والمحرك مفتوحة.
• افحص ما إذا كان المحرك محملاً بشكل زائد.
• افحص توصيلات الثرمستور والمستشعر الخاص بالمحرك.

5. خطأ التأريض (Ground Fault – GFx)

أمثلة على أكواد الأعطال: GF1, F0005 (Siemens), AL05 (Yaskawa), ERR05 (Delta)
المعنى: يحدث عندما يحدث قصر دائرة بين أي من أطراف خرج المحرك (U, V, W) والأرض.
الأسباب المحتملة:

• عطل في كابل المحرك: تلف عزل كابل المحرك وتلامس أحد الأطوار بالأرض.
• عطل في ملف المحرك: تلف عزل ملفات المحرك وتلامس الملف بجسم المحرك (الأرض).
• الرطوبة أو الأوساخ: انخفاض مقاومة العزل بسبب الرطوبة العالية أو تراكم الغبار الموصل.

الحلول:

• افحص جميع الكابلات بين المحرك والمحرك، واستبدل الكابلات التالفة.
• افحص ملفات المحرك لاكتشاف العزل ضد الأرض باستخدام اختبار الميجر.
• حسن الظروف البيئية، ونظف تراكمات الرطوبة والغبار.

6. خطأ المشفر/المحلل (Encoder/Resolver Fault – EFx)

أمثلة على أكواد الأعطال: EF1, F0006 (Siemens), AL06 (Yaskawa), ERR06 (Delta)
المعنى: يحدث عندما لا يتلقى المحرك إشارة التغذية الراجعة من المشفر أو المحلل من المحرك بشكل صحيح أو يكتشف عدم اتساق في الإشارة.
الأسباب المحتملة:

• مشكلة في توصيل الكابل: انقطاع أو ارتخاء أو توصيل خاطئ لكابل المشفر/المحلل.
• عطل في المشفر/المحلل: عطل في المستشعر نفسه.
• الضوضاء: ضوضاء الإشارة بسبب توجيه كابلات المشفر بالقرب من كابلات الطاقة أو عدم كفاية التدريع.
• معلمة غير صحيحة: ضبط نوع المشفر أو معلمات الدقة بشكل غير صحيح في المحرك.

الحلول:

• افحص كابل المشفر/المحلل وتوصيلاته. تأكد من أن التدريع صحيح.
• وجه الكابل في مسارات منفصلة عن كابلات الطاقة.
• اختبر المشفر/المحلل أو استبدله.
• افحص معلمات المشفر/المحلل في المحرك وتأكد من صحتها.

7. خطأ خارجي (External Fault – EXF)

أمثلة على أكواد الأعطال: EXF, F0007 (Siemens), AL07 (Yaskawa), ERR07 (Delta)
المعنى: خطأ يتم تشغيله بسبب إشارة من جهاز حماية خارجي متصل بطرف دخل خارجي للمحرك (على سبيل المثال، زر إيقاف الطوارئ، مفتاح حد، مرحل حراري).
الأسباب المحتملة:

• تشغيل جهاز حماية خارجي: فتح دائرة إيقاف الطوارئ، أو تنشيط مفتاح حد، أو تعثر مرحل حراري للمحرك.
• مشكلة في توصيل الكابل: انقطاع أو ارتخاء في الكابل المتجه إلى دخل الخطأ الخارجي.

الحلول:

• حدد الجهاز الخارجي الذي تسبب في الخطأ وافحص الجهاز المعني.
• افحص الكابلات المتجهة إلى دخل الخطأ الخارجي.
• إذا لزم الأمر، افحص إعدادات تعطيل أو تأخير دخل الخطأ الخارجي (للاختبارات المؤقتة فقط).

نصيحة الخبراء

توفر أكواد أعطال محركات المغزل خريطة طريق حاسمة لتشخيص المشاكل التي تواجهها أنظمة الأتمتة الصناعية. يساعد فهم هذه الأكواد وتفسيرها بشكل صحيح على تسريع عملية استكشاف الأخطاء وإصلاحها، وتقليل فترات التوقف عن العمل، وخفض تكاليف الصيانة. من منظور الخبير، هناك منهجية منهجية يجب اتباعها عند التعامل مع أكواد الأعطال: أولاً، توثيق رمز الخطأ، ثم الرجوع إلى دليل المستخدم الخاص بالمحرك ذي الصلة لفهم معناه التفصيلي، وسرد الأسباب المحتملة، والوصول إلى السبب الجذري عن طريق استبعاد كل سبب. في هذه العملية، من الأهمية بمكان عدم التركيز فقط على الكود الموجود على شاشة المحرك، ولكن أيضًا مراعاة الحالة العامة للنظام (الحمل الميكانيكي، درجة حرارة المحرك، توصيلات الكابلات، الظروف البيئية، جودة الشبكة).

لقد أظهرت الخبرة الميدانية أن العديد من الأخطاء تنشأ من أسباب أساسية مثل مشاكل توصيل الكابلات البسيطة، أو إعدادات المعلمات غير الصحيحة، أو التبريد غير الكافي. لذلك، فإن برامج الصيانة الوقائية المنتظمة (تنظيف المروحة، فحص الكابلات، النسخ الاحتياطي للمعلمات) والتدريب المستمر للمشغلين وموظفي الصيانة هي الاستراتيجيات الأكثر فعالية في منع حدوث الأخطاء والتدخل السريع في الأخطاء التي تحدث. بالإضافة إلى ذلك، فإن الاحتفاظ بمحركات ومحركات احتياطية في التطبيقات الحرجة يوفر ميزة استراتيجية في تقليل فقدان الإنتاج إلى الحد الأدنى من خلال الاستبدال السريع في حالة حدوث عطل. تجدر الإشارة إلى أن محركات المغزل تعمل بجهد وتيارات عالية، لذلك يجب الالتزام الصارم بقواعد السلامة المهنية في جميع التدخلات، ويجب انتظار فترات انقطاع الطاقة والتفريغ. يعد الاتصال بقسم الدعم الفني للشركة المصنعة وعدم التردد في طلب دعم الخبراء في المشاكل المعقدة نهجًا ذكيًا أيضًا. يهدف هذا الدليل الشامل إلى مساعدة المهنيين في الموقع على التعامل بثقة مع أكواد أعطال محركات المغزل وضمان استمرارية العمليات الصناعية.
