كيف تعمل أنظمة تغيير الأدوات الأوتوماتيكي (ATC)؟ دليل شامل للمحترفين
📑 جدول المحتويات (اضغط للفتح)
- مقدمة وتحليل تقني لأنظمة تغيير الأدوات الأوتوماتيكي (ATC)
- كيف تعمل أنظمة تغيير الأدوات الأوتوماتيكي (ATC)؟ مبدأ العمل والبيانات التقنية
- كيف تعمل أنظمة تغيير الأدوات الأوتوماتيكي (ATC)؟ اعتبارات هامة في الموقع
- كيف تعمل أنظمة تغيير الأدوات الأوتوماتيكي (ATC)؟ المشاكل الشائعة وحلولها
- كيف تعمل أنظمة تغيير الأدوات الأوتوماتيكي (ATC)؟ الخلاصة ونصيحة الخبراء
- الأسئلة الشائعة
مقدمة وتحليل تقني لأنظمة تغيير الأدوات الأوتوماتيكي (ATC)
أصبحت أنظمة تغيير الأدوات الأوتوماتيكي (ATC) جزءًا لا يتجزأ من الأتمتة الصناعية وعمليات التصنيع الحديثة، حيث أحدثت ثورة في زيادة كفاءة الإنتاج والدقة والمرونة، خاصة في ماكينات CNC (التحكم الرقمي بالكمبيوتر). كان فقدان الوقت الناتج عن التغيير اليدوي للأدوات، وخطر الأخطاء البشرية، وتكاليف العمالة، هي الدوافع الرئيسية لتطوير أنظمة ATC. تتيح هذه الأنظمة تغيير الأدوات اللازمة لعمليات مختلفة (مثل التفريز، الحفر، اللولبة، الخراطة، إلخ) في مركز تشغيل أو مركز خراطة بشكل أوتوماتيكي وسريع، دون تدخل بشري. وبهذه الطريقة، يصبح من الممكن تشغيل الأجزاء المعقدة في إعداد واحد، بينما يصل استمرارية الإنتاج ومستوى الأتمتة إلى أقصى حد. يعتمد التحليل التقني الأساسي لأنظمة ATC على التكامل بين الأنظمة الميكانيكية، والهوائية/الهيدروليكية، والكهربائية، وأنظمة التحكم. يضمن هذا الهيكل المعقد، الذي يتكون من مخزن أدوات، وذراع تغيير الأدوات، وواجهة عمود الدوران، تغيير الأدوات في غضون أجزاء من الثانية، مما يضمن التشغيل المستمر للماكينة. يهدف هذا الدليل إلى تقديم شرح شامل لمبادئ العمل المتعمقة، والتفاصيل التقنية، والتطبيقات الميدانية، وحلول المشكلات المحتملة لأنظمة ATC للمهنيين في مجال الأتمتة الصناعية.
كيف تعمل أنظمة تغيير الأدوات الأوتوماتيكي (ATC)؟ مبدأ العمل والبيانات التقنية
تعتبر أنظمة تغيير الأدوات الأوتوماتيكي (ATC) مكونات حاسمة تقع في قلب مراكز تشغيل CNC الحديثة، وتوفر أتمتة وكفاءة عالية. يتضمن مبدأ عمل هذه الأنظمة سلسلة من الخطوات الميكانيكية والإلكترونية والبرمجية المتكاملة. بشكل أساسي، تقوم بإدارة عملية إزالة أداة من عمود الدوران ووضعها في فتحة محددة في مخزن الأدوات، وأخذ أداة جديدة من المخزن وتركيبها في عمود الدوران، كل ذلك بشكل أوتوماتيكي.
المكونات الأساسية:
- مخزن الأدوات (Tool Magazine): هو الوحدة الرئيسية التي يتم فيها تخزين الأدوات. يمكن أن يكون له سعات أدوات مختلفة (عادة من 20 إلى أكثر من 100 أداة) وتكوينات مختلفة. تشمل الأنواع الأكثر شيوعًا مخازن من نوع السلسلة (chain type)، ونوع الأسطوانة (drum type)، ونوع القرص (disc type). توفر مخازن السلسلة سعة عالية، بينما يمكن لمخازن الأسطوانة توفير وصول أسرع. كل أداة لها رقم تعريف فريد (ID) أو موقع خاص بها ويتم تتبعها بواسطة نظام التحكم.
- ذراع تغيير الأدوات (Tool Changer Arm): هذا الذراع هو الآلية المتحركة المسؤولة عن إزالة الأداة القديمة من عمود الدوران ووضعها في فتحتها في المخزن، وأخذ الأداة الجديدة من المخزن وتركيبها في عمود الدوران. عادة ما يكون له هيكل ذراع مزدوج (double gripper)؛ حيث يمسك ذراع الأداة القديمة بينما يمسك الذراع الآخر الأداة الجديدة، مما يقلل بشكل كبير من وقت التغيير. في بعض الأنظمة الأبسط، قد تكون هناك هياكل بذراع واحد أو تغيير مباشر من المخزن إلى عمود الدوران. يتم التحكم في حركة الذراع عادة بواسطة محركات سيرفو، أو مشغلات هوائية، أو أسطوانات هيدروليكية، ويتم دعمها بمستشعرات تحديد المواقع الدقيقة.

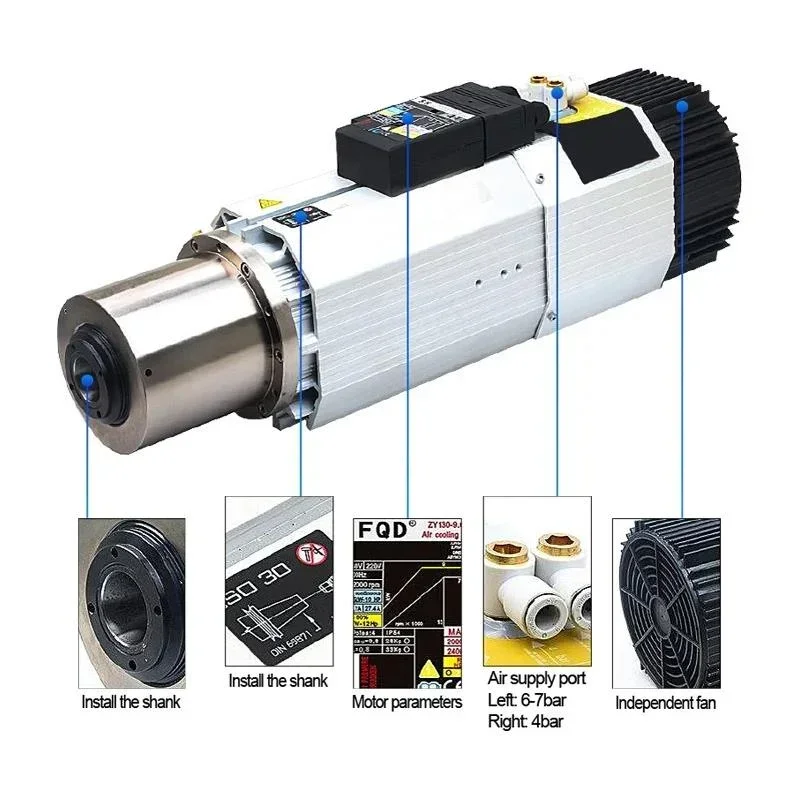

- عمود الدوران (Spindle): هو الوحدة الرئيسية التي يتم ربط الأداة بها وتوفر الحركة الدورانية أثناء التشغيل. يوجد داخل عمود الدوران آلية تثبيت أداة هيدروليكية أو هوائية (عادة نظام قضيب سحب – drawbar) تمسك الأداة بإحكام وتطلقها عند الحاجة. تربط هذه الآلية الأداة بفتحة مخروطية (على سبيل المثال، معايير BT، CAT، HSK).
- نظام التحكم (Control System): هو العقل المدبر الذي يدير جميع عمليات ATC. يتم تنفيذه عادة بواسطة وحدة التحكم الرئيسية CNC للماكينة أو وحدة تحكم منطقية قابلة للبرمجة (PLC) متكاملة. يتلقى أمر تغيير الأداة، ويختار الأداة الصحيحة في المخزن، ويزامن حركات ذراع تغيير الأدوات، ويتحكم في فتح وإغلاق حامل الأداة في عمود الدوران. يتحقق من اكتمال جميع الخطوات بشكل صحيح وآمن من خلال ردود الفعل من المستشعرات.
مبدأ العمل (خطوة بخطوة):
- التحضير: عندما يتم اكتشاف أمر تغيير أداة (على سبيل المثال M06) في برنامج CNC، يحدد نظام التحكم موقع الأداة الجديدة المراد تغييرها في المخزن. عادة ما تقوم الماكينة بتحريك عمود الدوران إلى وضع تغيير أداة آمن (المحور Z لأعلى، وضع تغيير الأداة).
- اختيار الأداة: يقوم مخزن الأدوات بإحضار الأداة الجديدة المطلوبة إلى نقطة وصول ذراع تغيير الأدوات. يمكن أن يحدث هذا عن طريق دوران المخزن أو حركة فتحة الأداة.
- تحرير الأداة القديمة: يتخذ ذراع تغيير الأدوات موضعًا للإمساك بالأداة القديمة الموجودة في عمود الدوران والأداة الجديدة المختارة من المخزن في نفس الوقت. يتم سحب قضيب السحب في عمود الدوران هوائيًا أو هيدروليكيًا لتحرير قبضة الأداة القديمة.
- تغيير الأداة: يدور ذراع تغيير الأدوات بسرعة 180 درجة لوضع الأداة القديمة في الفتحة الفارغة في المخزن وتركيب الأداة الجديدة في الفتحة المخروطية لعمود الدوران. هذه المرحلة هي الجزء الأكثر أهمية والأمثل من حيث الوقت في نظام ATC.
- قفل الأداة الجديدة: بعد وضع الأداة الجديدة في عمود الدوران، يتم دفع قضيب السحب في عمود الدوران للأمام لقفلها بإحكام. يتم تأكيد هذا القفل عادة بواسطة مستشعر.
- سحب الذراع: يتم سحب ذراع تغيير الأدوات بأمان من عمود الدوران والمخزن والعودة إلى موضعه الأولي.
- المتابعة: تكون الماكينة جاهزة لمواصلة عملية التشغيل بالأداة الجديدة. تكتمل هذه العملية عادة في غضون ثوانٍ قليلة وتقلل من انقطاع الإنتاج.
البيانات الهندسية ومجالات الاستخدام:
يتم قياس أداء أنظمة ATC بمعايير مثل وقت تغيير الأداة (chip-to-chip time)، سعة الأداة، أقصى وزن للأداة، ودقة إعادة تحديد الموضع. يمكن للأنظمة عالية الأداء تحقيق أوقات تغيير قصيرة تصل إلى 1-3 ثوانٍ. مجالات الاستخدام واسعة للغاية: تُستخدم لتغيير الأدوات أو الملحقات تلقائيًا في تطبيقات صناعية مختلفة مثل ماكينات التفريز CNC، مراكز الخراطة، مراكز التشغيل متعددة المحاور، ماكينات الحفر، وحتى بعض روبوتات اللحام أو التجميع. في قطاعات مثل الطيران، والسيارات، وصناعة القوالب، والطب، والتصنيع العام للماكينات، لا غنى عن دور أنظمة ATC في إنتاج الأجزاء المعقدة بدقة وكفاءة عالية. خاصة في سياق مفاهيم الصناعة 4.0 والإنتاج الذكي، تبرز أنظمة ATC المتكاملة مع إمكانيات إدارة الأدوات والصيانة التنبؤية كمكون رئيسي في رقمنة عمليات الإنتاج.
| المعلمة | القيمة/الوصف |
|---|---|
| وقت تغيير الأداة (من الرقاقة إلى الرقاقة) | متوسط 3 – 8 ثوانٍ (يمكن أن ينخفض إلى أقل من ثانية واحدة في الأنظمة عالية السرعة) |
| سعة الأداة | 20 – 120+ أداة (تختلف حسب نوع الماكينة وتصميم المخزن) |
| أقصى وزن للأداة | 3 كجم – 30 كجم (يعتمد على قدرة حمل ذراع تغيير الأداة) |
| أقصى قطر للأداة | 75 مم – 300 مم (يمكن زيادته عن طريق إفراغ الأدوات المجاورة) |
| دقة التكرار | ±0.003 مم – ±0.005 مم (يعتمد على مخروطية عمود الدوران وجودة حامل الأداة) |
| نظام القيادة | محرك سيرفو (سرعة ودقة عالية)، أسطوانات هوائية/هيدروليكية (أنظمة أبسط) |
| واجهة التحكم | وحدة تحكم CNC (Fanuc، Siemens، Heidenhain، إلخ) أو PLC متكامل |
كيف تعمل أنظمة تغيير الأدوات الأوتوماتيكي (ATC)؟ اعتبارات هامة في الموقع
- التحميل والإدارة الصحيحة للأدوات: من الضروري تحميل الأدوات في الفتحات الصحيحة في المخزن، بالاتجاه الصحيح وبشكل نظيف. يجب التأكد من نظافة حوامل الأدوات (مخروطيات BT، CAT، HSK) وشفات الأدوات (pull stud). قد تتسبب الأدوات المتسخة أو التالفة في حدوث انحشارات، أو فقدان الدقة، أو حتى سقوط الأداة أثناء تغييرها. بالإضافة إلى ذلك، يجب التأكد من الالتزام بحدود الوزن والطول لكل أداة، ويجب تخصيص الأدوات غير المتوازنة أو الطويلة جدًا لفتحات خاصة. يعد تتبع عمر الأداة وتغيير الأدوات البالية في الوقت المناسب أمرًا بالغ الأهمية لجودة الإنتاج وصحة الماكينة.
- الصيانة والتنظيف الدوري: أنظمة ATC هي هياكل معقدة تحتوي على العديد من الأجزاء المتحركة والمستشعرات. يجب تزييت وتنظيف مفاصل ذراع تغيير الأدوات، وآليات دوران المخزن، ونظام قضيب السحب في عمود الدوران بانتظام. على وجه الخصوص، يمكن أن يؤدي تراكم الرقائق، وسائل التبريد، والأوساخ إلى قراءات خاطئة للمستشعرات أو انحشارات ميكانيكية. يجب تنظيف ومعايرة المستشعرات (مستشعرات القرب، مستشعرات الموضع) بشكل دوري، ويجب فحص خراطيم وتوصيلات الهواء أو الهيدروليك للتأكد من عدم وجود تسرب.
- إجراءات السلامة المهنية: منطقة تغيير الأدوات هي منطقة خطرة أثناء تشغيل الماكينة. يجب عدم التدخل في هذه المنطقة إطلاقاً أثناء دورة تغيير الأدوات في الماكينة. يجب فحص إمكانية الوصول إلى أزرار التوقف في حالات الطوارئ ووظائفها بانتظام. أثناء عمليات الصيانة أو استكشاف الأخطاء وإصلاحها، يجب التأكد من فصل طاقة الماكينة بالكامل وتطبيق إجراءات القفل/الوسم (LOTO) لمنع الحركات غير المتوقعة. يجب على المشغلين فهم ميزات السلامة والمخاطر المحتملة لأنظمة ATC جيدًا.
- برمجة CNC وإزاحات الأدوات: من الأهمية بمكان استدعاء أوامر تغيير الأدوات (M06) في المواضع الصحيحة وبأرقام الأدوات الصحيحة. يؤثر الضبط الصحيح وتحديث إزاحات الأدوات (تعويض الطول والقطر) بشكل مباشر على دقة التشغيل. قد تؤدي الإزاحات الخاطئة إلى أخطاء في أبعاد الجزء المشغل أو كسر الأداة. قد تحتوي بعض الأنظمة المتقدمة على مستشعرات تقيس طول الأداة تلقائيًا؛ يجب أيضًا معايرة وتنظيف هذه المستشعرات بانتظام.
- التحكم في العوامل البيئية: يمكن أن تؤثر الرقائق، والغبار، والرطوبة، وتقلبات درجة الحرارة سلبًا على أداء أنظمة ATC. على وجه الخصوص، يمكن أن يتسبب تراكم الرقائق في المخازن المفتوحة في حدوث انحشارات. يؤدي الحفاظ على نظافة بيئة الماكينة، وتوجيه سائل التبريد بشكل صحيح، وتجهيز منطقة المخزن بأغطية واقية عند الضرورة، إلى زيادة عمر النظام وموثوقيته.
كيف تعمل أنظمة تغيير الأدوات الأوتوماتيكي (ATC)؟ المشاكل الشائعة وحلولها
نظرًا لهياكلها المعقدة، قد تواجه أنظمة ATC مشاكل مختلفة من وقت لآخر. يعد التشخيص السريع والدقيق لهذه المشاكل وحلها أمرًا بالغ الأهمية لتقليل انقطاع الإنتاج.
- سقوط الأداة أو عدم محاذاتها بشكل صحيح: هذه هي إحدى المشاكل الأكثر أهمية وربما الأكثر تكلفة. تحدث عادة بسبب عدم إمساك حامل الأداة في عمود الدوران (قضيب السحب) بإحكام كافٍ، أو تآكل/عدم ضبط ذراع تغيير الأدوات، أو عدم جلوس الأداة بشكل كامل في المخزن أو عمود الدوران، أو اتساخ أو تلف شفة الأداة.
الحل: أولاً، تحقق من الضغط الهيدروليكي أو الهوائي ووظيفة حامل الأداة (drawbar) في عمود الدوران. اضبط قيم الضغط إذا لزم الأمر أو استبدل الصمامات المعيبة. تحقق من الإعدادات الميكانيكية لذراع تغيير الأدوات، وخاصة زوايا الدوران وقوة الإمساك، وقم بمعايرتها وفقًا لإعدادات المصنع. تأكد من نظافة حوامل الأدوات والشفات وعدم وجود تلف بها. استبدل حوامل الأدوات أو الشفات البالية أو المشوهة. تأكد من أن المستشعرات تعمل بشكل صحيح وغير متسخة.
- زيادة أو تباطؤ في وقت تغيير الأداة: تؤدي عمليات تغيير الأدوات التي تستغرق وقتًا أطول من المعتاد إلى تقليل كفاءة الإنتاج. قد يكون هذا بسبب انخفاض الضغط في الأنظمة الهوائية أو الهيدروليكية، أو أعطال محرك السيرفو، أو الاحتكاك الميكانيكي، أو نقص التزييت، أو أخطاء في معلمات نظام التحكم.
الحل: تحقق من قيم الضغط والتدفق للأنظمة الهوائية/الهيدروليكية، وقم بتنظيف أو استبدال الفلاتر. قم بتشخيص حالة محركات السيرفو والمحركات، وتحقق من توصيلاتها أو استبدل المحرك إذا لزم الأمر. قم بتزييت جميع الأجزاء المتحركة لذراع تغيير الأدوات وآلية المخزن وقلل الاحتكاك الميكانيكي. تحقق من معلمات سرعة تغيير الأداة في نظام التحكم CNC وقم بتحسينها.
- انحشار المخزن أو خطأ في اختيار الأداة: تعد حالات عدم دوران المخزن، أو عدم العثور على الأداة الصحيحة، أو عدم قدرة ذراع الأداة على أخذ الأداة من المخزن من المشاكل الشائعة. الأسباب الرئيسية هي تراكم الرقائق، أو تلف فتحات الأدوات، أو عطل في محرك المخزن، أو أخطاء في مستشعر الموضع.
الحل: قم بتنظيف منطقة المخزن وفتحات الأدوات من الرقائق والأوساخ. قم بإصلاح أو استبدال فتحات الأدوات التالفة. تحقق من التوصيلات الكهربائية وعمل محرك المخزن (عادة محرك سيرفو أو محرك خطوي). تحقق من نظافة مستشعرات موضع المخزن (المشفر أو مستشعرات القرب)، وضبطها، ووظائفها، وقم بمعايرتها أو استبدالها إذا لزم الأمر. تأكد من أن أرقام الأدوات في برنامج CNC تتطابق مع المواقع المادية في المخزن.
- أعطال المستشعرات: عندما تتعطل أو تتسخ المستشعرات التي تتحقق من موضع ذراع تغيير الأدوات، أو وجود الأداة في عمود الدوران، أو وضع الأداة في المخزن (مستشعرات القرب، المستشعرات البصرية، مفاتيح الحد)، يتوقف نظام ATC أو يعمل بشكل خاطئ.
الحل: تحقق من كابلات المستشعر المشتبه في عطلها، وتوصيلاتها، ومصدر الطاقة. قم بتنظيف سطح عمل المستشعر. تأكد من ضبط المستشعر على المسافة والزاوية الصحيحتين. إذا لزم الأمر، اختبر المستشعر باستخدام مقياس متعدد أو راسم إشارة للتحقق مما إذا كان يعمل، واستبدله إذا كان معيبًا. قم بتحليل رموز خطأ CNC لتحديد المستشعر الذي يسبب المشكلة.
- أخطاء الاتصال بنظام التحكم: يمكن أن تؤدي الاضطرابات في الاتصال بين وحدة ATC ووحدة التحكم الرئيسية CNC إلى توقف النظام أو إظهار سلوك غير متوقع.
الحل: تحقق من كابلات التوصيل (Ethernet، Profibus، CanOpen، إلخ) والموصلات. قم بتحليل رسائل الخطأ في وحدة التحكم CNC. تحقق من برنامج PLC للتأكد من أن خطوات المنطق المتعلقة بـ ATC تعمل بشكل صحيح. إذا لزم الأمر، تحقق من إعدادات بروتوكول الاتصال بين وحدة التحكم و ATC.
كيف تعمل أنظمة تغيير الأدوات الأوتوماتيكي (ATC)؟ الخلاصة ونصيحة الخبراء
تعد أنظمة تغيير الأدوات الأوتوماتيكي (ATC) حجر الزاوية في الأتمتة الصناعية الحديثة والتصنيع عالي الكفاءة. تعمل هذه الأنظمة على زيادة سرعة ومرونة ودقة عمليات الإنتاج، مما يوفر مزايا تنافسية كبيرة للشركات. من خلال القضاء على فقدان الوقت والأخطاء البشرية الناتجة عن التغيير اليدوي للأدوات، فإنها تضمن سير عمل سلسًا، خاصة في عمليات التشغيل المعقدة والمتعددة المراحل. تُظهر تجربتنا الميدانية أن الاستفادة الكاملة من إمكانات نظام ATC وتقليل الأعطال لا يتطلب فقط التثبيت الصحيح الأولي، بل يتطلب أيضًا استراتيجية صيانة مستمرة وواعية. يؤدي التنظيف المنتظم، والتزييت الدوري، ومعايرة المستشعرات، وفحص الإعدادات الميكانيكية إلى إطالة عمر النظام ومنع فترات التوقف غير المتوقعة. بالإضافة إلى ذلك، من الضروري أن يتلقى المشغلون وموظفو الصيانة تدريبًا مستمرًا لفهم مبادئ عمل أنظمة ATC، وإجراءات السلامة، وطرق استكشاف الأخطاء وإصلاحها الأساسية جيدًا. في عصر الصناعة 4.0 والرقمنة، تجاوزت أنظمة ATC مجرد الوظائف الميكانيكية، لتصبح قابلة للتكامل مع المستشعرات الذكية، وتحليل البيانات، وحتى خوارزميات الصيانة التنبؤية المدعومة بالذكاء الاصطناعي. وبهذه الطريقة، يمكن اكتشاف تآكل الأداة أو عطل محتمل قبل حدوثه بكثير، ومعالجته من خلال تدخلات استباقية. من الواضح أنه في المستقبل، ستستمر أنظمة ATC في أن تصبح أسرع وأكثر مرونة وذكاءً، مما يساهم في أتمتة عمليات الإنتاج والوصول إلى مستويات جديدة من الكفاءة. لذلك، فإن فهم تعقيدات هذه التكنولوجيا الحيوية واعتماد أفضل الممارسات أمر لا غنى عنه لكل محترف في قطاع الأتمتة الصناعية لتحقيق النجاح المستدام. كنصيحة خبراء، نوصي بشدة بالالتزام دائمًا بأدلة صيانة الشركة المصنعة، واستخدام قطع الغيار الأصلية، ومواكبة التكنولوجيا لتحديث أنظمتك للحفاظ على أقصى أداء لأنظمة ATC.
الأسئلة الشائعة
ما هي أنظمة تغيير الأدوات الأوتوماتيكي (ATC)؟
أنظمة تغيير الأدوات الأوتوماتيكي (ATC) هي آليات في ماكينات CNC تتيح تغيير الأدوات تلقائيًا وسريعًا دون تدخل بشري. تزيد هذه الأنظمة من كفاءة الإنتاج، وتقلل من الأخطاء البشرية، وتسمح بتشغيل الأجزاء المعقدة في إعداد واحد.
ما هي المكونات الرئيسية لنظام ATC؟
تتكون أنظمة ATC بشكل أساسي من مخزن للأدوات لتخزينها، وذراع تغيير الأدوات الذي يقوم بتبديل الأدوات بين عمود الدوران والمخزن، وعمود الدوران الذي يحمل الأداة ويوفر الحركة الدورانية، ونظام تحكم يدير جميع العمليات.
كيف تتم عملية تغيير الأداة في نظام ATC؟
يعمل نظام ATC عن طريق تلقي أمر تغيير الأداة من برنامج CNC. يقوم نظام التحكم بتحديد الأداة الجديدة في المخزن، ثم يقوم ذراع تغيير الأدوات بإزالة الأداة القديمة من عمود الدوران وتركيب الأداة الجديدة بسرعة. يتم قفل الأداة الجديدة في عمود الدوران، وتكون الماكينة جاهزة لمواصلة العمل.
ما هي المشاكل الشائعة التي قد تواجه أنظمة ATC وكيف يمكن حلها؟
تشمل المشاكل الشائعة سقوط الأداة أو عدم محاذاتها، وزيادة وقت تغيير الأداة، وانحشار المخزن، وأعطال المستشعرات، وأخطاء الاتصال بنظام التحكم. تتطلب هذه المشاكل فحصًا دقيقًا للمكونات الميكانيكية والكهربائية والبرمجية.
كيف يمكن الحفاظ على أداء أنظمة ATC وتحسينه؟
لتحسين أداء ATC، يجب الالتزام بالصيانة الدورية، بما في ذلك التنظيف والتزييت ومعايرة المستشعرات. كما يجب التأكد من التحميل الصحيح للأدوات، وتحديث إزاحات الأدوات في برنامج CNC، والتحكم في العوامل البيئية مثل الرقائق والغبار. التدريب المستمر للمشغلين وفنيي الصيانة أمر بالغ الأهمية أيضًا.
