أكواد G وأكواد M: دليل ميداني ومقال فني لمشغلي ماكينات CNC

تعتبر ماكينات التحكم الرقمي بالحاسوب (CNC)، التي تقع في قلب الأتمتة الصناعية، جزءًا لا يتجزأ من عمليات التصنيع الحديثة. بينما تتيح قدرات هذه الماكينات على المعالجة الدقيقة والمتكررة إنتاج قطع معقدة، فإن أساس هذه القدرات يكمن في لغات البرمجة مثل أكواد G وأكواد M. إن فهم مشغل CNC أو مهندس الأتمتة لهذه الأكواد بعمق ليس فقط لتشغيل الماكينة، بل لتحسين عمليات المعالجة، وتشخيص المشكلات المحتملة، وزيادة كفاءة الإنتاج، وهو أمر بالغ الأهمية. يتناول هذا الدليل الميداني والمقال الفني المفصل معاني أكواد G وأكواد M، ومبادئ عملها، وتطبيقاتها في قطاع الأتمتة الصناعية من منظور متخصص.

مقدمة وتحليل فني

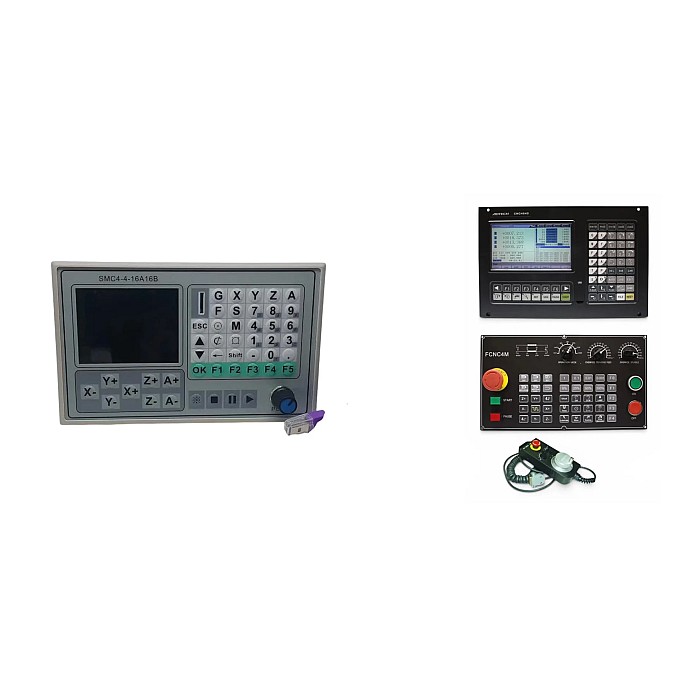

ماكينات CNC هي آلات تقوم بأتمتة حركة ووظائف أدوات الماكينة من خلال أنظمة التحكم بالحاسوب. إنها توفر دقة وسرعة وتكرارية أعلى بكثير مقارنة بطرق المعالجة اليدوية التقليدية. اللبنات الأساسية لهذه الأتمتة هي أكواد G (الأكواد الهندسية) التي تحدد مسارات حركة الأداة وسرعاتها ومعاملاتها الهندسية الأخرى، وأكواد M (أكواد وظائف الماكينة) التي تتحكم في الوظائف المساعدة للماكينة، أي الإجراءات التي تدعم عملية المعالجة. يتم إدخال هذه الأكواد عادةً كوحدة من التعليمات تسمى برنامج NC (التحكم الرقمي) إلى وحدة التحكم في الماكينة. تستقبل وحدة التحكم هذه التعليمات وتوجه محركات السيرفو، ومغزل CNC، ومضخة سائل التبريد، والمكونات الأخرى لتنفيذ عملية المعالجة المطلوبة. على الرغم من أن أكواد G وأكواد M تُعتبر اللغة العالمية لبرمجة CNC، إلا أنه قد توجد اختلافات طفيفة أو ميزات إضافية بين وحدات التحكم المختلفة (مثل Fanuc، Siemens Sinumerik، Heidenhain، Mazak Mazatrol). لذلك، من الأهمية بمكان أن يكون المشغل ملمًا بوثائق وحدة التحكم المحددة التي يعمل عليها. يتيح الاستخدام الصحيح والفعال لهذه الأكواد التحكم في حركة الأداة على قطعة العمل بدقة تصل إلى أجزاء من الألف من المليمتر، مما يضمن الحصول على أشكال هندسية معقدة وجودة سطح عالية. في سياق الأتمتة الصناعية، تعد هذه الدقة والتحكم أمرًا لا غنى عنه لتلبية متطلبات الإنتاج عالية المعايير في قطاعات مثل الطيران، والسيارات، والطب، وصناعة القوالب. تشكل هذه الأكواد أيضًا أساسًا للتحول الرقمي لعمليات الإنتاج ودمجها مع مبادئ الصناعة 4.0.

مبدأ العمل والبيانات الفنية

تتكون برامج CNC عادةً من أسطر متسلسلة (كتل)، ويحتوي كل سطر على أمر واحد أو أكثر. تتضمن هذه الأوامر معلمات مثل أكواد G، وأكواد M، وقيم الإحداثيات (X، Y، Z)، وسرعة التغذية (F)، وسرعة دوران المغزل (S)، ورقم الأداة (T). تقرأ وحدة التحكم في الماكينة هذه الكتل وتفسرها بالتسلسل، ثم ترسل إشارات إلى محركات المحاور المعنية والأنظمة المساعدة لتنفيذ الإجراء المطلوب.

أكواد G (الأكواد الهندسية)

أكواد G هي الأوامر التي تحدد حركة الأداة وموقعها. تنقسم هذه الأكواد إلى نوعين: نمطية (modal) وغير نمطية (non-modal). تظل الأكواد النمطية نشطة حتى يتم إدخال كود جديد من نفس المجموعة، بينما تكون الأكواد غير النمطية صالحة فقط في الكتلة التي تم إدخالها فيها.

• G00 (تحديد الموضع السريع): تستخدم لنقل الأداة إلى قطعة العمل أو إلى موقع القطع التالي بأسرع طريقة ممكنة. لا تلامس الأداة قطعة العمل أثناء هذه الحركة.
• G01 (الاستيفاء الخطي): تحرك الأداة في خط مستقيم من نقطة البداية إلى نقطة النهاية بسرعة تغذية محددة (F). هذا هو الكود الأكثر استخدامًا لعمليات القطع.
• G02 (الاستيفاء الدائري في اتجاه عقارب الساعة): تحرك الأداة في مسار دائري في اتجاه عقارب الساعة بنصف قطر محدد (R) أو إحداثيات مركز (I، J، K).
• G03 (الاستيفاء الدائري عكس اتجاه عقارب الساعة): يعمل بنفس مبدأ G02، ولكن الأداة تتحرك عكس اتجاه عقارب الساعة.
• G17، G18، G19 (اختيار مستوى العمل): تنشط مستويات XY، XZ، و YZ على التوالي لعمليات مثل الاستيفاء الدائري أو تعويض الأداة.
• G20، G21 (اختيار نظام الوحدات): يختار G20 نظام البوصة، ويختار G21 نظام المليمتر.
• G40، G41، G42 (تعويض نصف قطر الأداة): يلغي G40 التعويض، ويقوم G41 بالتعويض على الجانب الأيسر من الأداة، بينما يقوم G42 بالتعويض على الجانب الأيمن. يضمن ذلك الحصول على أبعاد دقيقة من خلال تعويض الفرق بين القطر الفعلي للأداة والقطر المبرمج.
• G81 – G89 (الدورات الثابتة – Canned Cycles): هي دورات تتيح تنفيذ عمليات متكررة مثل حفر الثقوب، والتسنين، والتوسيع بأمر واحد. يقلل هذا من وقت البرمجة ويقلل من احتمالية الأخطاء. على سبيل المثال، G81 هي دورة حفر ثقوب بسيطة.
• G90 (نظام الإحداثيات المطلقة): هو النظام الذي يتم فيه تعريف جميع الحركات من نقطة الصفر (الأصل) لقطعة العمل.
• G91 (نظام الإحداثيات التزايدية): هو النظام الذي يتم فيه تعريف جميع الحركات من الموضع الحالي للأداة.

أكواد M (أكواد وظائف الماكينة)

اعتبارات هامة في الموقع

• التحقق من البرنامج والمحاكاة: قبل تشغيل أي برنامج جديد أو برنامج تم تعديله بشكل كبير في الموقع، من الأهمية بمكان التحقق منه باستخدام برامج المحاكاة أو وضع التشغيل الجاف (dry-run) الخاص بالماكينة. هذا يمنع الاصطدامات المحتملة، وأخطاء مسار الأداة، والأخطاء المنطقية الأخرى. في برامج المعالجة ثلاثية الأبعاد المعقدة بشكل خاص، تكون المحاكاة أكثر موثوقية بكثير من تتبع المشغل للبرنامج ذهنيًا.
• تصفير الأداة وقطعة العمل (إعدادات الإزاحة): الدقة المطلقة في إعدادات تعويض طول ونصف قطر الأداة (إزاحات H و D) ونقطة صفر قطعة العمل (إزاحة العمل – G54-G59) هي أساس الدقة الأبعاد للقطعة المعالجة. يجب فحص هذه القيم وتحديثها إذا لزم الأمر مع كل تغيير للأداة أو تغيير في موضع تثبيت قطعة العمل. قد تؤدي قيم الإزاحة الخاطئة إلى تلف القطعة أو اصطدام الماكينة.
• معلمات القطع (سرعة التغذية والسرعة الدورانية): يؤثر اختيار سرعة التغذية (F) وسرعة دوران المغزل (S) المناسبة لنوع المادة، ومادة الأداة، وهندسة الأداة، وصلابة الماكينة بشكل مباشر على عمر الأداة، وجودة السطح، ووقت المعالجة. قد تؤدي المعلمات الخاطئة إلى كسر الأداة، أو عيوب في السطح، أو تآكل مفرط للأداة. تعد كتالوجات الشركات المصنعة وقواعد بيانات بيانات القطع مراجع مهمة في هذا الصدد.
• إدارة سائل التبريد والرقائق: يطيل وصول سائل التبريد إلى منطقة القطع بالضغط والتدفق الصحيحين عمر الأداة، ويسهل إزالة الرقائق، ويحسن جودة السطح. يمنع الإزالة المنتظمة للرقائق وتجنب تراكمها انحشار الأداة وأخطاء المعالجة. يجب التأكد من أن ناقلات الرقائق الأوتوماتيكية تعمل بشكل صحيح.
• صيانة الماكينة ومعايرتها: تعد الصيانة الدورية لماكينات CNC (التزييت، تغيير الفلاتر، التنظيف) ومعايرة المحاور ضرورية للدقة والموثوقية على المدى الطويل. خاصة بالنسبة للماكينات التي تقوم بالمعالجة الدقيقة، فإن معايرتها بانتظام باستخدام أجهزة مثل مقياس التداخل الليزري يمنع الانحرافات الأبعاد.
• إجراءات الطوارئ والسلامة: يلعب معرفة المشغلين لموقع ووظيفة زر التوقف في حالات الطوارئ، والقدرة على استخدام أوضاع إيقاف التغذية (feed hold) والكتلة الواحدة (single block) بفعالية دورًا حيويًا في منع المواقف الخطرة المحتملة. يجب التأكد من إغلاق أبواب السلامة وعمل أقفال الأمان.

المشكلات الشائعة والحلول

المشكلات التي تواجه في عمليات CNC قد تكون عادةً متعلقة بالبرمجة، الأداة، قطعة العمل أو الماكينة. فيما يلي بعض المشكلات الشائعة ونهج الحلول:

• المشكلة: اصطدام الأداة (Collision): يحدث عادةً بسبب إزاحات طول/قطر الأداة الخاطئة، أو نقطة صفر قطعة العمل الخاطئة، أو خطأ في البرمجة (على سبيل المثال، الغوص في قطعة العمل باستخدام G00).

  الحل: اختبر البرنامج دائمًا في وضع المحاكاة أو التشغيل الجاف. قم بقياس وفحص إزاحات الأداة ونقطة صفر قطعة العمل بعناية. استخدم مسافات اقتراب آمنة باستخدام G01 بدلاً من G00 في النقاط الحرجة للبرنامج.
• المشكلة: أخطاء الأبعاد (Dimensional Inaccuracies): تخرج أبعاد القطعة المعالجة عن التفاوتات المسموح بها. قد تكون الأسباب من بينها تعويض الأداة الخاطئ، انحرافات معايرة الماكينة، التمدد الحراري، أو نقص في صلابة تثبيت قطعة العمل.

  الحل: أعد فحص تعويضات الأداة (G41/G42) وقيم الإزاحة. راجع تقارير معايرة الماكينة وقم بإجراء المعايرة إذا لزم الأمر. تأكد من متانة وصلابة جهاز تثبيت قطعة العمل. استخدم تعويض التمدد الحراري (إن وجد) في العمليات طويلة الأمد.
• المشكلة: جودة سطح رديئة (Poor Surface Finish): ظهور خشونة، علامات، أو نتوءات على السطح المعالج. السبب عادةً هو معلمات القطع الخاطئة، أو أداة باهتة أو متآكلة، أو تبريد غير كافٍ، أو اهتزازات الماكينة.

  الحل: قم بتحسين سرعة القطع (S) وسرعة التغذية (F). استخدم أدوات جديدة وحادة، وتحقق بانتظام من تآكل الأداة. تحقق من تدفق وتركيز سائل التبريد. أعد النظر في طرق التثبيت لتقليل صلابة الماكينة والاهتزازات.
• المشكلة: كسر الأداة (Tool Breakage): كسر الأداة بشكل غير متوقع، مما قد يؤدي إلى فقدان الإنتاج وتلف قطعة العمل. الأسباب الشائعة هي سرعة التغذية المفرطة، أو السرعة الدورانية غير الكافية، أو اختيار الأداة الخاطئ، أو انحشار الرقائق، أو عدم انتظام صلابة المادة.

  الحل: اضبط معلمات القطع وفقًا لتوصيات الشركة المصنعة للمادة والأداة. حسن إزالة الرقائق (على سبيل المثال، أدوات تنتج رقائق أقصر أو تبريد أفضل). راقب عمر الأداة واستبدل الأدوات المتآكلة في الوقت المناسب. قلل حمل المعالجة إذا لزم الأمر.
• المشكلة: توقف البرنامج بشكل غير متوقع أو رسائل خطأ: رموز الخطأ في وحدة التحكم أو توقف البرنامج يحدث عادةً بسبب أقفال داخلية متعلقة بأكواد M، أو بناء جملة خاطئ، أو تجاوز حدود الماكينة.

  الحل: اقرأ رسالة الخطأ في وحدة التحكم بعناية وابحث عن معناها في الدليل ذي الصلة. تأكد من استخدام أكواد M في البرنامج بالترتيب الصحيح ومع المعلمات المناسبة. تحقق مما إذا كانت مفاتيح الحد أو المستشعرات في الماكينة تعمل بشكل صحيح.

نصيحة الخبراء

تشكل أكواد G وأكواد M أساس عالم معالجة CNC وجزءًا لا يتجزأ من الأتمتة الصناعية. إن الفهم العميق لهذه الأكواد واستخدامها الفعال ليس فقط من الكفاءات الأساسية لمشغل CNC، بل أيضًا لمهندسي الإنتاج وخبراء الأتمتة. الخبرة الميدانية لا تقدر بثمن في تطبيق هذه المعرفة النظرية وحل مشكلات العالم الحقيقي. يجب على المشغل أو المهندس، بالإضافة إلى إتقان لغات البرمجة، فهم الهيكل الميكانيكي والإلكتروني للماكينة التي يعمل عليها، وتقنيات الأدوات، وعلم المواد، وديناميكيات المعالجة. يجب ألا ننسى أن كل ماكينة CNC ووحدة تحكم قد تحتوي على فروق دقيقة خاصة بها؛ لذلك، التعلم المستمر، ومتابعة وثائق الشركة المصنعة، وتبادل المعرفة مع الزملاء أمر ضروري لاستدامة الخبرة في هذا المجال. في المستقبل، على الرغم من أن أنظمة الذكاء الاصطناعي والتعلم الآلي ستلعب دورًا أكبر في التحسين التلقائي لأكواد G وأكواد M واكتشاف الأخطاء، إلا أن قدرة المشغل البشري على فهم وتفسير هذه اللغة الأساسية ستظل دائمًا مهارة حاسمة. لذلك، فإن إتقان هذه الأكواد هو مفتاح النجاح الوظيفي ليس فقط اليوم، بل أيضًا في منشآت الإنتاج الذكية للغد. من المتوقع أن يساهم المشغلون في تطوير الأتمتة الصناعية من خلال تحسين كفاءاتهم البرمجية باستمرار وإضافة قيمة إلى عمليات الإنتاج. يهدف هذا الدليل إلى توفير نقطة انطلاق قوية في هذه الرحلة المعقدة والمجزية.
