3 Eksen NEMA 23 CNC Hareket Paketi
MACH3 + Step Motor + Sürücü + Güç Kaynağı Seti – 1
Orijinal fiyat: 7,585.80₺.7,357.80₺Şu andaki fiyat: 7,357.80₺.
Stokta
🎉 Bu seti alarak 190.00₺ tasarruf ediyorsunuz!
🔥 Sadece Bugüne Özel %3 İndirim Fırsatı!📦 Kategori: 350W Güç Kaynakları Ve SMPS Çeşitleri

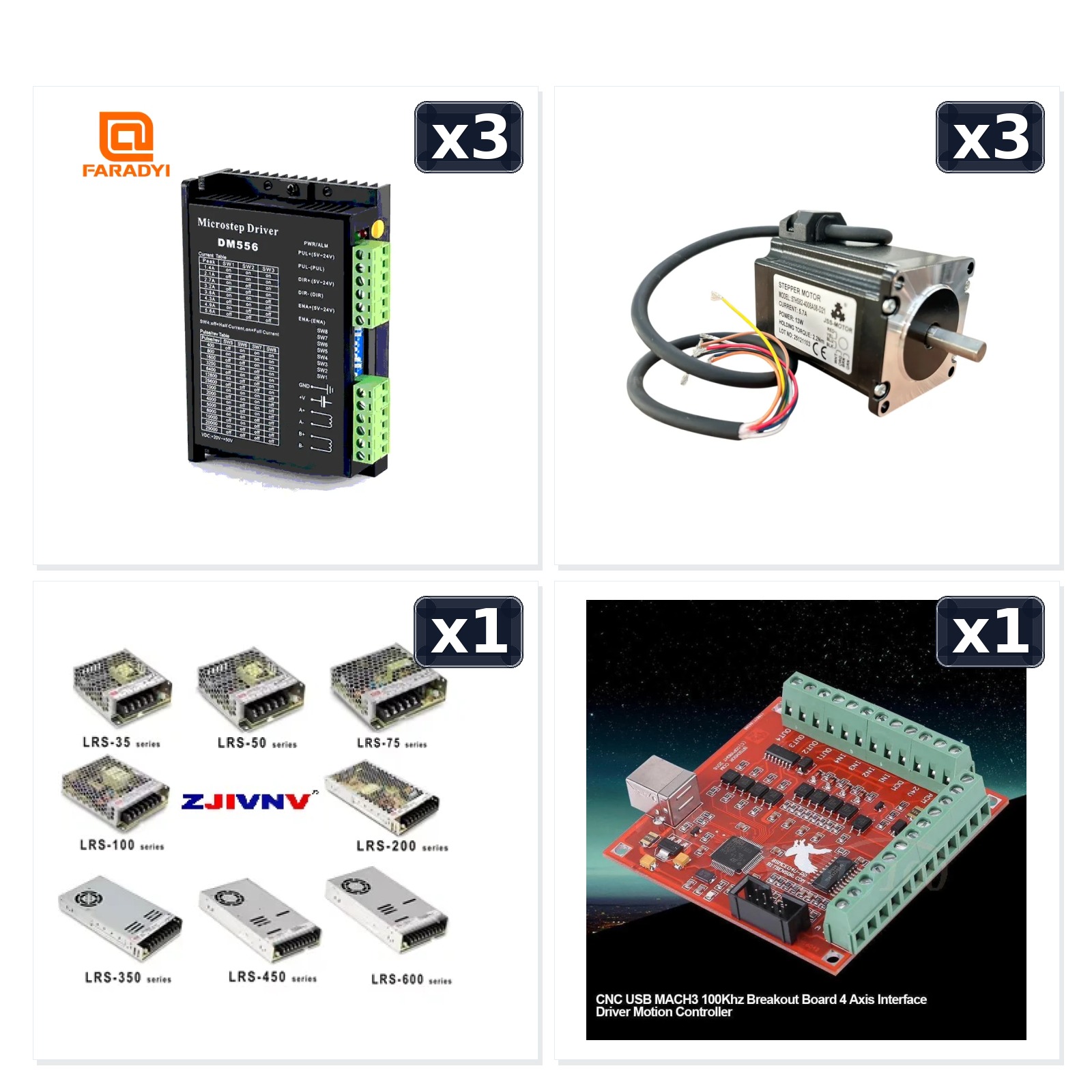

Paket İçeriği
Step Motor Sürücü Dm556
DM556
x3
Step Motor Nema 23 2.2 Nm
57HS82-4008A08-D21
x3
48V 7,3 Amper Güç Kaynağı LRS-350-48 350W
LRS-350-48
x1
4 Eksen CNC USB Mach3 Kontrol Kartı 100 kHz
4-100Khz-Mach3
x1
Perakende alım için: MACH3 + Step Motor + Sürücü + Güç Kaynağı Seti – 1 - CNC-Marketi.com
Mermak güvencesiFabrikadan son kullanıcıya · ithalatçı / ana bayi · güçlü stok
İthalatçıAna bayi / distribütörGüçlü stokİyi fiyatKurumsal fatura
Stokta / siparişe uygun · Standart kullanılmamış üründe 14 gün iade; özel ölçü/kesim ürünlerinde şartlar değişebilir.
Uyumlu Ürünler
Birlikte Kullanılabilecek Ürünler
Step Motor Sürücü Dm556, Step Motor Nema 23 2.2 Nm, 48V 7,3 Amper Güç Kaynağı LRS-350-48 350W ve 4 Eksen CNC USB Mach3 Kontrol Kartı 100 kHz ürünlerinden oluşan bu paket, parçaların birlikte kullanılmasına uygun bir kombin olarak hazırlanmıştır.
📦 Paket İçeriği
x3
x3
x1
x1
Mach3 + 2,2 Nm Step Motor + DM556 + 48V Güç Kaynağı Seti
Bu paket, klasik üç eksenli CNC hareket sistemini tek kalemde kurmak isteyen kullanıcılar için birbiriyle uyumlu ana bileşenleri bir araya getirir. X, Y ve Z eksenleri için üç adet NEMA 23 sınıfı 2,2 Nm step motor, her motor için ayrı DM556 sürücü, sürücü grubunu besleyen 48V 7,3A güç kaynağı ve Mach3 üzerinden dört eksene kadar hareket komutu verebilen 100 kHz USB kontrol kartı birlikte kullanılır. Dördüncü eksen kanalı paket içinde motorla doldurulmadığı için üç eksenli makine doğrudan kurulabilir, ileride döner eksen gibi bir ilave için kontrol kartında kanal bırakılmış olur.
Motor3 × NEMA 23 / 2,2 Nm
Sürücü3 × DM556
Ana DC Besleme1 × 48V / 7,3A / 350W
Kontrol1 × 4 Eksen USB Mach3 / 100 kHz
Pakette Ne Var, Her Parça Ne İşe Yarıyor?
3 × NEMA 23 2,2 Nm Step Motor
57 × 57 mm NEMA 23 flanşa, 2,2 Nm tutma torkuna ve 1,8° temel adım açısına sahiptir. 8 kablolu sargı yapısı seri veya paralel bağlantı seçeneklerine izin verir. Mil çapı 8 mm D-şaft sınıfındadır.
3 × DM556 Step Motor Sürücü
Her eksenin motorunu ayrı sürer. 20–50 VDC giriş aralığı, 1,0–5,6 A tepe akım seçenekleri ve 200–25600 adım/devir mikrostep seçenekleriyle NEMA 23 motorların akım ve hareket çözünürlüğü ayarlanabilir.
1 × LRS-350-48 Güç Kaynağı
48 VDC, 7,3 A ve yaklaşık 350 W çıkış gücüyle üç DM556 sürücünün ana DC beslemesini sağlar. Motor faz akımlarının rakamsal toplamı, güç kaynağından aynı anda çekilecek DC akımla bire bir aynı değildir; gerçek tüketim yük ve çalışma döngüsüne göre değişir.
1 × 4 Eksen USB Mach3 Kartı
Bilgisayardaki Mach3 hareket komutlarını PUL/DIR sinyallerine dönüştürür. Kart dört eksene kadar çıkış sağlar; bu pakette üç sürücü/motor kullanılır. 100 kHz pulse kapasitesi ve 0–10V spindle hız komutu gibi yardımcı işlevler sunar.
Bu Parçalar Neden Birbiriyle Uyumlu?
| Bileşen | Doğrulanmış değer | Paket içindeki karşılığı |
|---|---|---|
| NEMA 23 2,2 Nm | 1,8° / 200 tam adım, 2,8A seri – 4,0A paralel, 8 kablo, 8 mm D-şaft | DM556'nın ayarlanabilir akım kapasitesi motorun seri veya paralel bağlantı senaryolarını karşılayabilecek aralıktadır. |
| DM556 | 20–50 VDC, 1,0–5,6 A tepe, 200–25600 adım/devir, 200 kHz giriş | 48V kaynak sürücünün izin verilen gerilim aralığındadır. Mikrostep ve akım DIP ayarları eksen bazında yapılabilir. |
| LRS-350-48 | 48 VDC, 7,3 A, yaklaşık 350,4 W | Üç sürücünün ortak DC güç katmanını oluşturur. Dağıtım yıldız/topoloji ve koruma elemanları pano tasarımına göre yapılmalıdır. |
| Mach3 USB kart | 4 eksen, 100 kHz, harici 24 VDC, 0–10V analog çıkış | Üç ekseni sürer ve bir eksen kanalını ilerideki kullanım için boş bırakabilir. Kartın kendi 24V beslemesi ayrıca sağlanmalıdır. |
48V ile 24V'u karıştırmayın: Paketteki 48V güç kaynağı DM556 sürücüler içindir. Mach3 USB kontrol kartının kayıtlı çalışma gereksinimi harici 24V DC'dir. 48V çıkışı kontrol kartının 24V girişine doğrudan bağlamayın.
Tek güç kaynağı neden üç sürücüye yetebilir? Step motor üzerindeki faz akımı ile 48V DC kaynaktan sürekli çekilen akım aynı büyüklük değildir; DM556 anahtarlamalı akım kontrolü yapar. Bu paket üç NEMA 23 eksen için tek 48V/350W kaynakla kurgulanmıştır. Buna rağmen üç eksenin sürekli yüksek mekanik yükte çalışacağı özel makinelerde gerçek güç ihtiyacı, ivme ve görev çevrimi ayrıca hesaplanmalıdır.
3 Eksenli CNC'de Çalışma Zinciri
1. Mach3G-kodunu işler ve X/Y/Z hareket komutlarını üretir.
2. USB KartHer eksene ayrı PUL/DIR sinyali gönderir.
3. DM556Komutu ayarlanan akım ve mikrostep değerine göre motor fazlarına uygular.
4. NEMA 23Elektriksel pulse dizisini kontrollü dönme hareketine çevirir.
5. Mekanik EkseniKaplin, vidalı mil, trapez vida, kayış veya benzeri aktarım hareketi doğrusal eksene taşır.
Seri mi Paralel mi? 8 Kablolu Motorun Sürücü Ayarı
Bu 2,2 Nm NEMA 23 motor 8 kabloludur. Ürün kaydındaki nominal akım değerleri bağlantıya göre yaklaşık 2,8A seri ve 4,0A paralel olarak belirtilmiştir. Seri bağlantı daha düşük akımla çalışır ve düşük devir bölgesinde pratik olabilir; paralel bağlantı daha düşük endüktans nedeniyle yüksek devirlerde torkun korunmasına yardımcı olabilir ancak sürücüden daha yüksek faz akımı ister.
- Motor kablo çiftlerini renk tahminiyle değil, ürün şeması veya ölçümle doğrulayın.
- DM556 akım DIP değerini motorun seçilen seri/paralel bağlantısına göre ayarlayın.
- Sürücü akımını sadece “2,2 Nm motor” bilgisine bakarak maksimuma almayın.
- Motor sıcaklığı, eksen yükü ve uzun süreli çalışma koşulu devreye alma sırasında izlenmelidir.
Mach3 Steps Per Unit İçin Örnek Hesap
Motor 1,8° olduğu için bir tam turda 200 tam adım yapar. Örneğin DM556 üzerinde 8 mikrostep seçildiğinde teorik olarak motor turu başına 1600 pulse gerekir. Mekanik sistemde 5 mm/tur vidalı mil kullanılıyorsa başlangıç hesabı 1600 ÷ 5 = 320 step/mm olur. Bu sayı örnektir; gerçek makinede vida hatvesi, kayış oranı, redüksiyon ve ölçüm kalibrasyonu esas alınır.
Kontrol kartının 100 kHz kapasitesi yüksek pulse frekanslarına izin verir. Fakat maksimum eksen hızı yalnız kart frekansından ibaret değildir; step/mm, motorun hızlandıkça azalan dinamik torku, sürücü gerilimi, ivme ve mekanik sürtünme birlikte sınır koyar.
Kurulumda Atlanmaması Gerekenler
- 48V güç kaynağının PE/toprak, AC giriş koruması ve DC dağıtımını düzgün pano mimarisiyle kurun.
- Mach3 kontrol kartı için ayrı 24V DC yardımcı besleme planlayın.
- PUL/DIR sinyal kablolarını spindle/VFD ve motor güç kablolarından mümkün olduğunca ayrı taşıyın.
- Limit sensörleri, E-Stop ve gerekiyorsa probe girişlerini devreye alma sırasında ayrı ayrı test edin.
- İlk testleri düşük hız ve düşük ivmeyle, eksenleri tek tek hareket ettirerek yapın.
- Motor yönü yanlışsa önce Mach3 yön ayarı ve faz bağlantısı kontrol edilmelidir; rastgele kablo değişimi yapılmamalıdır.
- DM556 mikrostep değeri değiştiğinde Mach3 Steps Per Unit ayarının da yeniden hesaplanacağını unutmayın.
- Spindle hızını 0–10V ile yönetilecekse kullanılan inverterin analog giriş ölçeklemesi ayrıca ayarlanmalıdır.
Hangi Tür Makineler İçin Uygun?
Bu kombin özellikle üç eksenli orta yük sınıfı CNC router, gravür makinesi, küçük/orta ölçekli plazma veya lazer hareket mekanizması, otomasyon tablası ve benzeri açık çevrim step motor sistemlerinde değerlendirilebilir. NEMA 23 gövde, NEMA 34'e göre daha kompakt bir yapı sunar. Motorun yeterli olup olmadığı yalnız tabla ölçüsüne göre belirlenmez; köprü ağırlığı, vida/kremayer oranı, hedef hız ve ivme mutlaka hesaba katılmalıdır.
Tak-çalıştır set değildir: Paket hareket kontrolünün ana parçalarını içerir. Pano, sigorta/şalter, kontaktör, 24V yardımcı kaynak, kablo ve konnektörler, E-Stop, limit sensörleri, mekanik kaplin/vida/kremayer, spindle/VFD ve Mach3 lisansı projeye göre ayrıca gerekebilir.
Sık Sorulan Sorular
Neden 4 eksen kart var ama 3 motor ve 3 sürücü var?Bu paket klasik X/Y/Z üç eksenli makineyi hedefler. Kontrol kartının dördüncü eksen çıkışı boş kalabilir veya ileride döner eksen gibi bir ilave için kullanılabilir.
Bir adet 48V güç kaynağı üç DM556 için mi?Evet, paketin mevcut kombinasyonu bu şekilde hazırlanmıştır. Sürücülerin motor faz akımı ile DC kaynak giriş akımı bire bir toplanmaz. Özel olarak ağır ve sürekli üç eksen yükü olan makinelerde ayrıca güç hesabı yapılmalıdır.
Mach3 kartını aynı 48V güç kaynağına bağlayabilir miyim?Doğrudan hayır. Kartın teknik kaydı harici 24V DC besleme ister. Uygun 24V yardımcı kaynak veya doğru seçilmiş DC-DC çözümü gerekir.
2,2 Nm motorun akımını kaç amper ayarlamalıyım?Bağlantı biçimine göre motor kaydında yaklaşık 2,8A seri ve 4,0A paralel değerleri bulunur. DM556 ayarı gerçek bağlantı biçimine, motor etiketine ve sürücünün RMS/tepe akım tablosuna göre yapılmalıdır.
2,2 Nm her devirde mevcut mudur?Hayır. 2,2 Nm tutma torkudur. Step motorun dinamik torku hız arttıkça değişir; gerçek performans sürücü, gerilim, mekanik yük ve ivmeyle belirlenir.
Servo gibi adım kaybını otomatik düzeltir mi?Standart DM556 + step motor yapısı açık çevrimdir. Enkoder geri beslemeli kapalı çevrim servo/hibrit sistem gibi pozisyon hatasını kendi kendine ölçüp düzeltmez.
Teknik değerler pakette kullanılan mevcut Mermak ürün kayıtlarından derlenmiştir. Kurulumda ürün etiketi, terminal şeması ve güncel teknik doküman önceliklidir.
