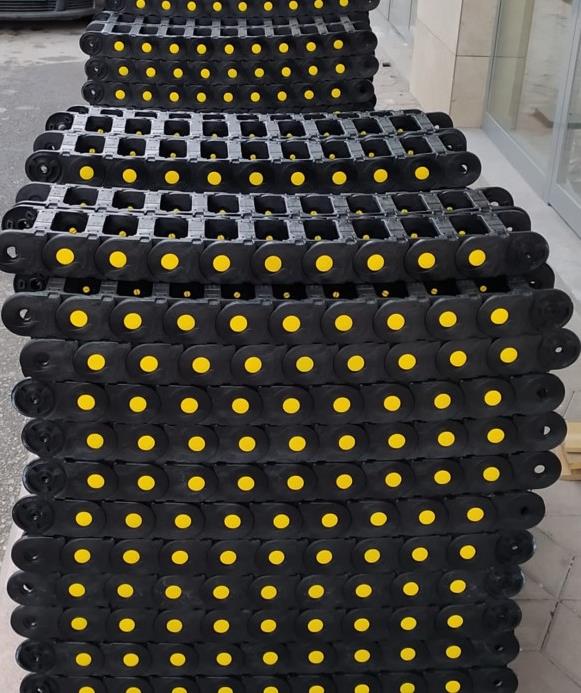

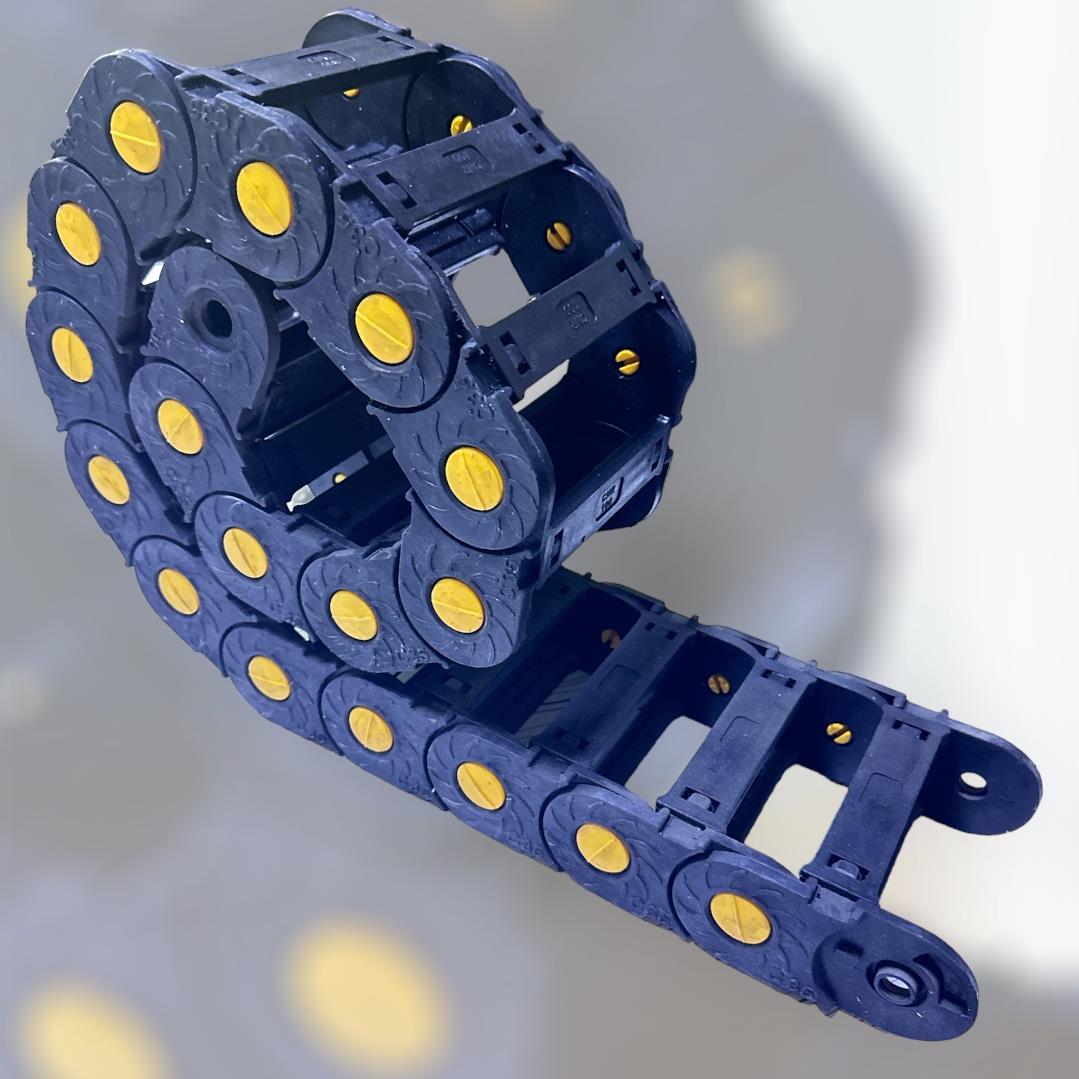

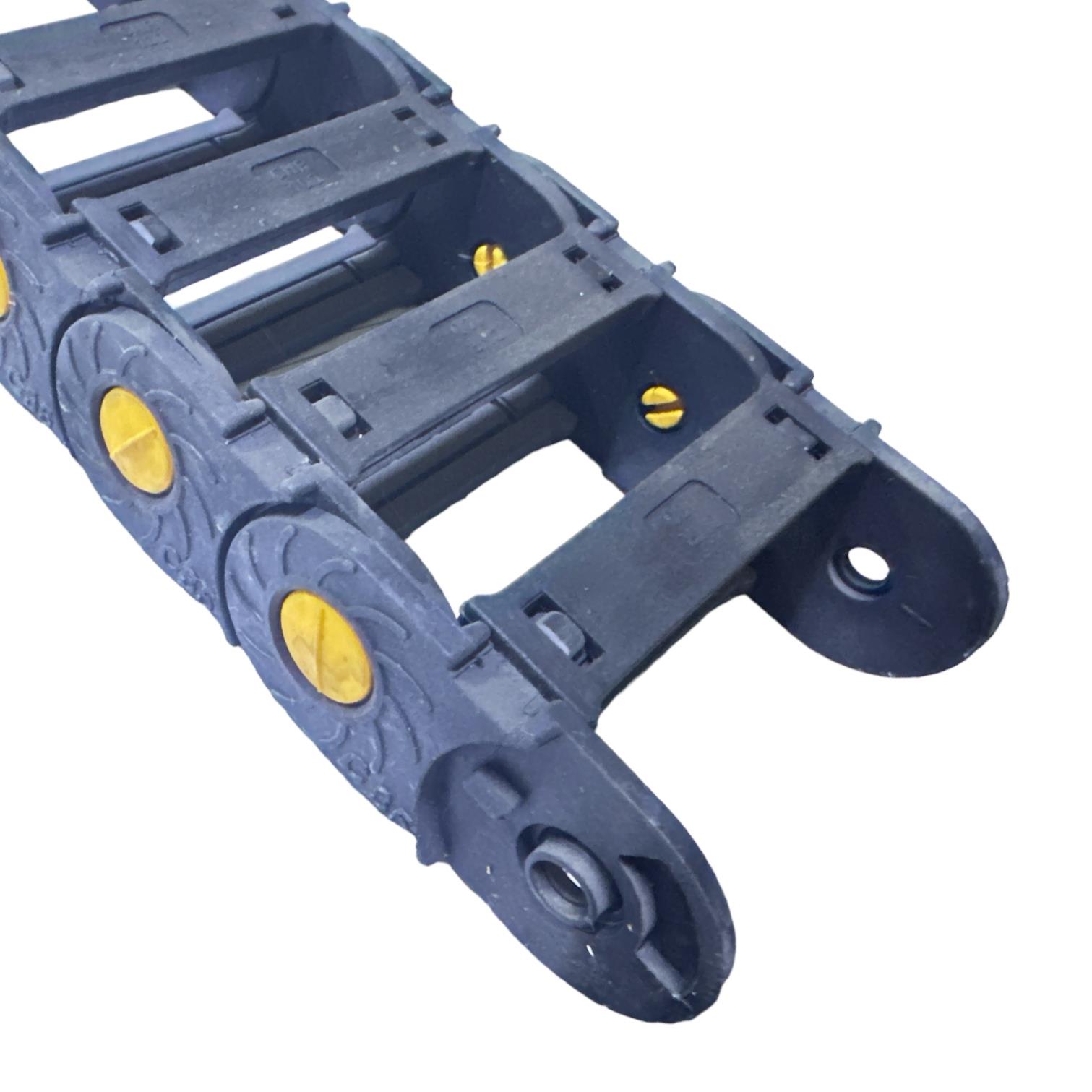

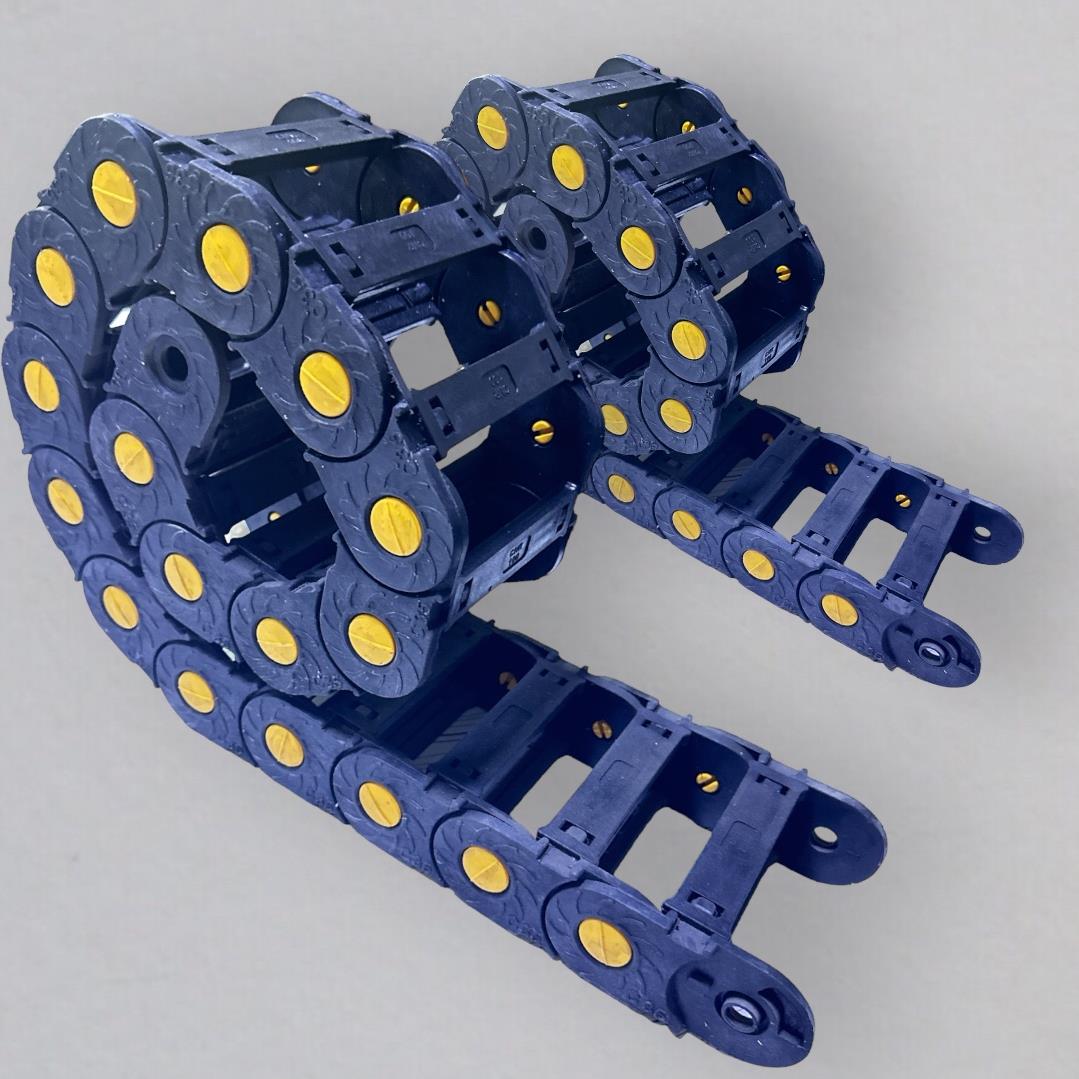

Hareketli Kablo Kanalı 35×100 Ağır Seri (iç ölçü)
Orijinal fiyat: 2,100.46₺.1,082.06₺Şu andaki fiyat: 1,082.06₺.
Stokta
Stokta / siparişe uygun · Standart kullanılmamış üründe 14 gün iade; özel ölçü/kesim ürünlerinde şartlar değişebilir.
Uyumlu Ürünler
Birlikte Kullanilabilecek Urunler
Hareketli Kablo Kanalı 35X100 Ağır Seri (iç ölçü)
Ürün Hakkında Detaylı İnceleme
Endüstriyel otomasyon sistemlerinde, özellikle dinamik hareketli eksenlerde, enerji iletimi, veri aktarımı ve kontrol sinyallerinin güvenilirliği, sistemin genel performansı ve operasyonel sürekliliği açısından kritik bir mühendislik gereksinimidir. Hareketli kablo kanalları, bu dinamik uygulamalarda kabloların mekanik strese, aşınmaya, bükülme yorulmasına ve dış etkenlere karşı korunmasını sağlayan temel bir mekanik bileşendir. Hareketli Kablo Kanalı 35X100 Ağır Seri, iç ölçüsü 35mm yükseklik ve 100mm genişlik olarak tasarlanmış olup, yüksek taşıma kapasitesi ve zorlu endüstriyel koşullarda dahi üstün dayanıklılık sunmak üzere optimize edilmiştir. Bu kanal, kabloların belirlenen minimum bükülme yarıçapı içerisinde hareket etmesini sağlayarak, iletkenlerdeki ve izolasyon malzemelerindeki gerilmeleri minimize eder, böylece kablo ömrünü uzatır ve sinyal bütünlüğünü korur. Dinamik hareket esnasında kabloların birbirine sürtünmesini veya dış yüzeylere takılmasını engelleyerek, sistemin kesintisiz ve güvenilir çalışmasını temin eder.
Ürünün ağır seri yapısı, yüksek mukavemetli polimer kompozit malzemeden imal edilmiştir. Bu malzeme seçimi, kanalın kimyasallara (endüstriyel yağlar, soğutma sıvıları), UV ışınlarına ve geniş sıcaklık aralıklarına (-25°C ile +80°C) karşı direnç göstermesini sağlar. Polimer kompozitin düşük sürtünme katsayısı, kanal içindeki kabloların hareketini kolaylaştırır ve kablo dış kılıfındaki aşınmayı azaltır. Modüler tasarım prensibiyle üretilen bu kablo kanalı, 1 metrelik standart parçalar halinde sunulmakta olup, projenin gerektirdiği her türlü uzunluğa kolayca eklenerek adapte edilebilir. Bu modülerlik, montaj ve bakım süreçlerinde esneklik sağlarken, mevcut otomasyon sistemlerine entegrasyonu basitleştirir. Özellikle CNC işleme merkezleri, robotik kollar, otomatik montaj hatları ve ağır yük taşıma sistemleri gibi yüksek hızlı hareket ve yoğun çevresel faktörlerin bulunduğu uygulamalarda, kabloların mekanik bütünlüğünü ve elektriksel performansını koruyarak operasyonel güvenilirliği artırır. Metal ayaklarla uyumluluğu, kanalın makine şasisine sağlam ve titreşimsiz bir şekilde monte edilmesini mümkün kılar, bu da dinamik yükler altında kanalın stabilitesini artırır.
Hareketli Kablo Kanalı 35X100 Ağır Seri (iç ölçü) Avantajları
Üstün Mekanik Dayanıklılık ve Aşınma Direnci: Bu ağır seri kablo kanalı, özel olarak formüle edilmiş yüksek mukavemetli polimer kompozit alaşımından üretilmiştir. Bu malzeme seçimi, kanalın sürekli dinamik hareket, yüksek hızlanma ve ağır kablo yükleri altında dahi deformasyona, çatlamaya ve yüzey aşınmasına karşı olağanüstü direnç göstermesini sağlar. Malzemenin yüksek darbe dayanımı ve yorulma ömrü özellikleri, yoğun titreşim ve mekanik şoklara maruz kalan endüstriyel ortamlarda dahi uzun süreli operasyonel güvenilirlik sunar. Bu, bakım periyotlarını uzatarak ve beklenmedik arıza sürelerini minimize ederek toplam sahip olma maliyetini düşürür.
Esnek Modüler Yapı ve Kolay Entegrasyon: Hareketli Kablo Kanalı 35X100 Ağır Seri, 1 metrelik modüler parçalar halinde tasarlanmıştır. Bu yapısal özellik, kanal uzunluğunun projenin spesifik gereksinimlerine göre hassas bir şekilde ayarlanabilmesine olanak tanır; ek parçalarla uzatılabilir veya kısaltılabilir. Modüler bağlantı mekanizması, hızlı ve güvenli bir montaj süreci sunarken, sahada yapılan değişiklikler için de esneklik sağlar. Ayrıca, standart endüstriyel montaj arayüzleriyle uyumlu olması ve metal ayaklarla kolayca entegre edilebilmesi, kanalın mevcut makine şasilerine veya otomasyon sistemlerine sorunsuz bir şekilde adapte edilmesini sağlar. Bu entegrasyon kolaylığı, kurulum süresini kısaltır ve mühendislik tasarım süreçlerinde adaptasyon esnekliği sunar.
Optimize Edilmiş Kablo Koruma ve Sinyal Bütünlüğü: Kanalın 35mm yüksekliğinde ve 100mm genişliğindeki iç hacmi, çeşitli çaplardaki enerji, sinyal, veri kabloları ve pnömatik/hidrolik hortumların düzenli ve ayrılmış bir şekilde yerleştirilmesine olanak tanır. Kanalın iç geometrisi, kabloların üretici tarafından belirtilen minimum bükülme yarıçapının altına düşmesini engelleyecek şekilde optimize edilmiştir. Bu kritik özellik, kabloların iç iletkenlerinde ve izolasyonlarında oluşabilecek mekanik gerilmeleri ve mikro çatlakları önleyerek, kablo yorulmasını ve erken arızayı engeller. Özellikle yüksek frekanslı veri kabloları için bükülme yarıçapının korunması, empedans uyumsuzluklarını ve sinyal kaybını minimize ederek veri bütünlüğünü maksimum seviyede tutar. Bu sayede, sistemin elektriksel ve veri iletişim performansı uzun ömürlü ve güvenilir bir şekilde sürdürülür.
Teknik Özellikler ve Kapasite
| Özellik | Değer/Açıklama |
|---|---|
| İç Ölçü (YxG) | 35 mm (Yükseklik) x 100 mm (Genişlik) |
| Dış Ölçü (YxG) | 50 mm (Yükseklik) x 120 mm (Genişlik) |
| Malzeme | Yüksek Mukavemetli Polimer Kompozit (Aşınmaya, kimyasallara ve UV’ye dayanıklı) |
| Seri Tipi | Ağır Seri (Yüksek taşıma kapasitesi ve zorlu koşullara dayanıklılık için optimize edilmiştir) |
| Çalışma Sıcaklığı | -25°C ile +80°C (Geniş endüstriyel uygulama yelpazesi için termal stabilite) |
| Maksimum Hareket Hızı | 5 m/s (Uygulama koşullarına ve bükülme yarıçapına bağlı olarak değişebilir) |
| Maksimum Hızlanma | 20 m/s² (Kablo yükü ve dinamik sistem gereksinimlerine göre ayarlanabilir) |
| Bükülme Yarıçapı | Optimize edilmiş iç geometri ile kabloların minimum bükülme yarıçapı korunur, yorulma ömrü uzatılır. |
Teknik Sıkça Sorulan Sorular (SSS)
Bu “Ağır Seri” kablo kanalının standart serilere göre temel mühendislik farklılıkları nelerdir ve bu farklar hangi uygulama alanlarında kritik öneme sahiptir?
Ağır seri kablo kanalları, standart serilere kıyasla daha yüksek mekanik mukavemet, darbe dayanımı ve aşınma direnci sunmak üzere tasarlanmıştır. Bu, genellikle daha kalın duvar kesitleri, optimize edilmiş bağlantı pinleri ve yüksek performanslı polimer kompozit malzemelerin kullanımıyla elde edilir. Ağır serinin temel farkları, daha yüksek taşıma kapasitesi (daha fazla veya daha ağır kablo), daha uzun serbest destekli uzunluklar, daha yüksek dinamik yükler (hız ve ivme) altında stabilite ve zorlu çevresel koşullara (yoğun talaş, soğutma sıvıları, yüksek sıcaklık dalgalanmaları, sürekli titreşim) karşı artırılmış dirençtir. Bu özellikler, özellikle CNC işleme merkezleri, ağır hizmet robotik sistemler, çelik endüstrisi uygulamaları, vinçler ve yüksek hızlı taşıma sistemleri gibi sürekli ve ağır yük altında çalışan, çevresel faktörlerin yoğun olduğu endüstriyel ortamlarda kritik öneme sahiptir. Standart seriler, daha hafif yükler ve daha az agresif çalışma koşulları için yeterli olabilirken, ağır seri, sistemin operasyonel ömrünü uzatır ve arıza riskini minimize eder.
Kablo kanalının iç geometrisi, kabloların bükülme yarıçapını nasıl optimize eder ve bu durum kablo ömrünü nasıl etkiler?
Kablo kanalının iç geometrisi, kabloların dinamik hareket sırasında maruz kaldığı bükülme yarıçapını doğrudan kontrol eder. Bu 35x100mm iç ölçüye sahip kanal, kabloların üretici tarafından belirtilen minimum bükülme yarıçapının altına düşmesini engelleyecek şekilde tasarlanmıştır. Kanalın iç bölmeleri ve pürüzsüz yüzeyleri, kabloların düzenli bir şekilde yerleşmesini ve hareket etmesini sağlar, böylece kabloların birbirine dolanmasını veya keskin köşelere sıkışmasını önler. Optimum bükülme yarıçapının korunması, kabloların iç iletkenlerinde ve izolasyon malzemelerinde oluşabilecek mekanik gerilmeleri, mikro çatlakları ve yorulma hasarını önemli ölçüde azaltır. Kabloların sürekli olarak minimum bükülme yarıçapının altında çalışması, iletken kırılmalarına, izolasyon çatlaklarına ve nihayetinde elektriksel arızalara yol açabilir. Bu kanal, bükülme yarıçapını optimize ederek kabloların yorulma ömrünü uzatır, sinyal bütünlüğünü korur ve sistemin genel güvenilirliğini artırır. Özellikle esnek otomasyon kabloları için bu, operasyonel süreklilik açısından hayati bir parametredir.
Kullanılan yüksek mukavemetli polimer kompozit malzemenin kimyasal direnci ve termal stabilitesi hangi endüstriyel koşullara uygunluk sağlar?
Bu kablo kanalında kullanılan yüksek mukavemetli polimer kompozit malzeme, zorlu endüstriyel ortamlarda karşılaşılan çeşitli kimyasal ve termal stres faktörlerine karşı üstün direnç göstermek üzere özel olarak geliştirilmiştir. Malzeme, endüstriyel yağlar, kesme sıvıları, soğutma sıvıları, gresler ve birçok yaygın temizlik maddesine karşı kimyasal olarak inerttir, bu da malzemenin yapısının bozulmasını veya özelliklerinin değişmesini engeller. Ayrıca, UV stabilizasyonu sayesinde doğrudan güneş ışığına veya UV radyasyonuna maruz kalan dış mekan veya özel iç mekan uygulamalarında dahi malzemenin yaşlanmasını ve mekanik özelliklerinin kaybını minimize eder. Termal stabilitesi, -25°C ile +80°C arasındaki geniş bir çalışma sıcaklığı aralığında kanalın mekanik bütünlüğünü ve esnekliğini korumasını sağlar. Bu özellikler, metal işleme, otomotiv, gıda ve içecek, kimya ve dış mekan robotik uygulamaları gibi sıcaklık dalgalanmalarının, kimyasal maruziyetin ve UV radyasyonunun yaygın olduğu sektörlerde kanalın güvenilir ve uzun ömürlü performans göstermesini temin eder.
Modüler ekleme sistemi ve metal ayaklarla uyumluluğu, sistem entegrasyonu ve montaj esnekliği açısından ne gibi avantajlar sunar?
Modüler ekleme sistemi, Hareketli Kablo Kanalı 35X100 Ağır Seri’nin sahada istenilen uzunluğa kolayca adapte edilmesini sağlar. 1 metrelik standart parçaların birbirine hızlı ve güvenli bir şekilde eklenmesi veya çıkarılması, özel uzunluk gereksinimleri olan projelerde kesme veya özel üretim ihtiyacını ortadan kaldırır. Bu, hem stok yönetimini basitleştirir hem de montaj süresini kısaltır. Metal ayaklarla tam uyumluluk ise, kanalın makine şasisine veya montaj yüzeyine sağlam ve titreşimsiz bir şekilde sabitlenmesini sağlar. Metal ayaklar, kanalın dinamik hareketler sırasında maruz kaldığı yanal ve dikey yükleri etkili bir şekilde dağıtarak, kanalın ve içerisindeki kabloların stabilitesini artırır. Ayrıca, metal ayaklar genellikle daha yüksek tork değerleriyle sıkılabilir, bu da montajın güvenilirliğini artırır ve gevşeme riskini azaltır. Bu entegrasyon esnekliği, mühendislerin farklı makine tasarımlarına ve montaj koşullarına kolayca uyum sağlamasına olanak tanırken, sistemin genel mekanik bütünlüğünü ve operasyonel güvenilirliğini maksimize eder.
| Ölçü | |
|---|---|
| Kablo Kanalı İç Genişliği | 35 mm |
| Kablo Kanalı İç Yüksekliği | 100 mm |
