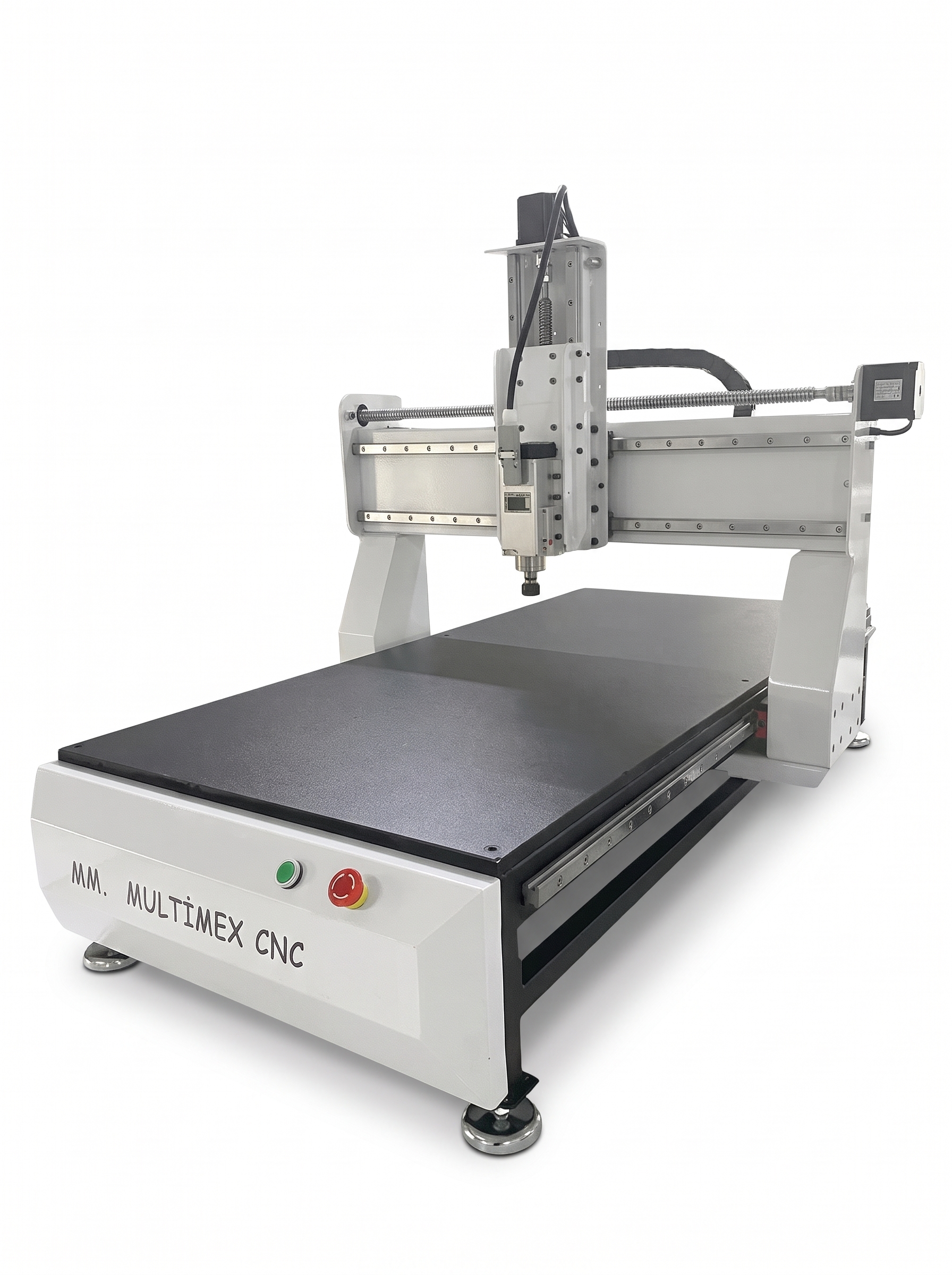

CNC Router 1500x800 M002 - 3,5 kW 18000 rpm GDZ Spindle ER20, Çelik Profil Üzeri Ahşap Tabla

CNC Router 1500×800 M002 – 3,5 kW 18000 rpm GDZ Spindle ER20, Çelik Profil Üzeri Ahşap Tabla

213,227.76₺

Stokta

Stok kodu: 1580-A0.75-M002-DE-DE-OP-261026-172037 Kategoriler: ,
📦 Kategori: CNC Router

Perakende alım için: CNC Router 1500×800 M002 – 3,5 kW 18000 rpm GDZ Spindle ER20, Çelik Profil Üzeri Ahşap Tabla - CNC-Marketi.com

Mermak güvencesiFabrikadan son kullanıcıya · ithalatçı / ana bayi · güçlü stok
İthalatçıAna bayi / distribütörGüçlü stokİyi fiyatKurumsal fatura

Stokta / siparişe uygun · Standart kullanılmamış üründe 14 gün iade; özel ölçü/kesim ürünlerinde şartlar değişebilir.

Makine Özellikleri

ÖzellikGörselSeçim
Makine Kurulum Ölçüleri1250x1800x12001250x1800x1200

Detay

Bu nedir?

1250x1800x1200, makinenin dıştan dışa kurulum hacmini ifade eder. Bu değer çalışma alanından farklıdır; gövde, kabin, köprü ve mekanik taşmalar dahil makinenin fiziksel yer ihtiyacını anlatır.

Makineye ne kazandırır?

Atölye yerleşimini, makine çevresindeki operatör hareketini ve sevkiyat/kapı geçiş planını önceden görmenizi sağlar. Makinenin üretim performansını artıran bir opsiyon değil, doğru kurulum ve erişim için kritik bir fiziksel özelliktir.

Teknik etkisi

Kurulum ölçüsü yalnız makinenin kapladığı gövde alanıdır. Elektrik panosu, vakum pompası, talaş emiş sistemi, malzeme yükleme yönü ve bakım için gerekli servis boşluğu ayrıca hesaba katılmalıdır.

Yerleşim notu: Makineyi duvara sıfır yerleştirmek yerine bakım kapakları, kablo çıkışları ve operatör geçişi için çevresinde erişim payı bırakılmalıdır.
X,Y,Z Eksen Çalışma Alanı800x1400x220800x1400x220

Detay

Bu nedir?

800x1400x220, makinenin X, Y ve Z eksenlerinde kullanılabilir hareket/işleme mesafesini gösterir. İlk iki değer tabla üzerindeki yatay erişimi, son değer ise dikey hareket kapasitesini ifade eder.

Makineye ne kazandırır?

Kesici takımın tabla üzerinde hangi alana erişebildiğini ve Z ekseninin farklı parça/yüksekliklerde ne kadar hareket edebildiğini tanımlar. Büyük çalışma alanı daha büyük parçaları veya daha geniş nesting düzenlerini işleyebilme imkânı sağlar.

Teknik etkisi

Çalışma alanı, makinenin dış ölçüsü veya doğrudan bağlanabilecek maksimum ham parça ölçüsüyle aynı kavram değildir. Takım boyu, fikstür, tabla yapısı ve güvenli eksen limitleri gerçek kullanılabilir yüksekliği etkileyebilir.

Önemli: Z çalışma mesafesi, tek başına aynı kalınlıktaki parçanın tamamının işlenebileceği anlamına gelmez; takım boyu, spindle burun mesafesi ve bağlama yüksekliği birlikte değerlendirilir.
Spindle Motor3,5 kW 18000 rpm GDZ Spindle ER203,5 kW 18000 rpm GDZ Spindle ER20

Detay

Bu nedir?

3,5 kW GDZ ER20, 18.000 dev/dk maksimum hızda çalışan ve 2,2 kW sınıfına göre daha fazla güç rezervi sunan profesyonel CNC router spindleıdır. ER20 takım tutma yapısı, günlük üretimde sık kullanılan birçok freze sapıyla çalışmaya uygundur.

Hangi durumda seçilir?

Standart 2,2 kW spindleın ötesinde daha derin paso, daha yüksek ilerleme veya uzun süreli üretim rezervi istiyor; buna karşılık işiniz ağırlıklı olarak çok küçük takımla 24.000 dev/dk gerektirmiyorsa seçilir. MDF, masif ahşap, plastik ve uygun parametrelerle hafif metal işleyen profesyonel kullanıcı için dengeli ana spindle seçeneğidir.

Detaylı teknik açıklama

3,5 kW güç sınıfının asıl farkı, kesici yük altındayken 2,2 kW sınıfına göre daha fazla güç rezervi sağlamasıdır. Bu; uygun takım ve doğru kesme parametreleriyle daha yoğun talaş kaldırılan işlerde, derin pasolarda ve uzun süreli üretimde avantaj oluşturabilir. 18.000 dev/dk üst sınırı ise genel amaçlı orta çap takım kullanımına odaklı dengeli bir aralıktır.

  • 2,2 kWye göre: Ağırlaşan kesim yükünde ve sürekli üretimde daha fazla güç marjı sunar.
  • 18.000 dev/dk karakteri: Çok küçük takımın yüksek devir ihtiyacından ziyade genel kesim, kanal ve orta çaplı freze kullanımına uygundur.
  • ER20: Yaygın takım saplarıyla pratik kullanım sağlar; büyük saplı/ağır takımlar için ER32 sınıfı ayrıca değerlendirilmelidir.
  • Ne zaman gereksiz olabilir? Küçük makine, hafif gravür ve düşük talaş yüküyle çalışan kullanıcı 3,5 kW gücün önemli bölümünü kullanmayabilir.
Karar özeti: 2,2 kWdan daha fazla üretim rezervi isteyen ancak 24.000 dev/dk önceliği olmayan profesyonel kullanıcı için güçlü ve dengeli seçimdir.
Tabla SistemiÇelik Profil Üzeri Ahşap TablaÇelik Profil Üzeri Ahşap Tabla

Detay

Bu nedir?

Çelik profil üzeri ahşap tabla, taşıyıcı çelik profil iskeletin üzerine MDF/ahşap çalışma yüzeyi yerleştirilen sade ve ekonomik tabla yapısıdır. Üst yüzey gerektiğinde yenilenebilir veya tekrar yüzey alınabilir.

Hangi durumda seçilir?

Vakum sistemi istemiyor, çoğunlukla vida/kelepçe ile bağlama yapıyor ve tabla üst yüzeyinin gerektiğinde ekonomik biçimde değiştirilebilmesini istiyorsanız seçilir. Küçük/orta makine, prototip ve genel atölye kullanımında basit bir çözümdür.

Detaylı teknik açıklama

Çelik profil taşıyıcı iskelet yapısal desteği sağlarken ahşap üst yüzey çalışma ve sarf katmanı gibi kullanılabilir. Takım yanlışlıkla tabla yüzeyine girdiğinde metal tablayı hasarlama riski yerine değiştirilebilir bir üst yüzey zarar görür. Bunun karşılığında hassas fikstür ve seri levha bağlama açısından T-kanal veya vakum kadar gelişmiş değildir.

  • Ekonomik: Karmaşık kanal/vakum altyapısı gerektirmeden temel çalışma yüzeyi sağlar.
  • Yenilenebilir yüzey: Üst MDF/ahşap katman aşındığında değiştirilebilir veya yüzeyi düzeltilebilir.
  • Bağlama: Vida, kelepçe veya özel basit fikstürlerle çalışmaya uygundur.
  • Sınırı: Sık parça değiştirilen seri üretimde bağlama süresi vakuma göre daha uzundur.
Karar özeti: Basit, ekonomik ve kolay yenilenebilir çalışma yüzeyi isteyen; otomatik vakum bağlama ihtiyacı olmayan kullanıcı içindir.
Vakum SistemiVakumsuz SistemVakumsuz Sistem

Detay

Bu nedir?

Vakumsuz sistem, parçanın vakum pompası yerine kelepçe, vida, T-kanal aparatı, mengene veya özel fikstürlerle mekanik olarak sabitlendiği çalışma düzenidir. Pompa ve vakum tesisatı kullanılmaz.

Hangi durumda seçilir?

Tekil parça, kalın blok, metal/plastik parça, mengene veya özel fikstür ağırlıklı çalışıyorsanız; büyük levhaları seri biçimde değiştirmeniz gerekmiyorsa seçilir. Vakum pompasının maliyetini ve elektrik tüketimini gerektirmeyen sade bir yapıdır.

Detaylı teknik açıklama

Vakumsuz sistem bir eksiklik değil, farklı bağlama yöntemidir. Küçük yüzey alanlı veya hava geçiren parçalar vakumla zor tutulabilirken mekanik fikstürle çok sağlam sabitlenebilir. Buna karşılık geniş MDF levhayı seri üretimde her seferinde kelepçelemek daha fazla operatör süresi gerektirir.

  • Avantajı: Pompa, vakum hortumu ve yüksek güçte elektrik altyapısı gerektirmez.
  • Küçük/kalın parça: Mengene ve özel fikstürle doğrudan mekanik tutuş sağlar.
  • Esneklik: Parça şekline özel aparat yapılabilir; vakum yüzey alanına bağımlı değildir.
  • Dezavantajı: Seri levha değişiminde bağlama-sökme süresi uzar ve kelepçelerin takım yoluna girmemesi gerekir.
Karar özeti: Tekil ve fikstürlü işler için son derece mantıklıdır; seri levha/nesting üretimine geçildiğinde vakum sisteminin hız avantajı belirginleşir.
X Ekseni Kızak Ölçüsü25 mm Kare Lineer Kızak Sistemi25 mm Kare Lineer Kızak Sistemi

Detay

Bu nedir?

25 mm Kare Lineer Kızak Sistemi, X ekseninin doğrusal hareketini taşıyan profilli lineer ray ve araba sisteminin nominal ray kesit sınıfını ifade eder.

Makineye ne kazandırır?

25 mm ray sınıfı, eksendeki yükleri ve momentleri lineer arabalara dağıtarak hareketin düzgün, rijit ve tekrarlanabilir kalmasına yardımcı olur. Ray kesiti büyüdükçe genel olarak yük ve moment kapasitesi için daha fazla mekanik rezerv oluşur.

Teknik etkisi

  • Rijitlik: Ray ve araba gövdesinin kesit büyüklüğü eksen esnemesine karşı mekanik rezerv sağlar.
  • Yük taşıma: Spindle, köprü veya tabla yüklerinin lineer arabalara aktarılmasında temel taşıyıcı elemandır.
  • Hareket kalitesi: Doğru paralellik, ön yük ve yağlama ile eksenin düzgün hareketine katkı sağlar.
  • Gerçek sonuç: Daha büyük ray tek başına daha hassas makine garantisi değildir; ray kalitesi, araba sayısı, montaj yüzeyi ve hizalama birlikte belirleyicidir.
Y Ekseni Kızak Ölçüsü25 mm Kare Lineer Kızak Sistemi25 mm Kare Lineer Kızak Sistemi

Detay

Bu nedir?

25 mm Kare Lineer Kızak Sistemi, Y ekseninin doğrusal hareketini taşıyan profilli lineer ray ve araba sisteminin nominal ray kesit sınıfını ifade eder.

Makineye ne kazandırır?

25 mm ray sınıfı, eksendeki yükleri ve momentleri lineer arabalara dağıtarak hareketin düzgün, rijit ve tekrarlanabilir kalmasına yardımcı olur. Ray kesiti büyüdükçe genel olarak yük ve moment kapasitesi için daha fazla mekanik rezerv oluşur.

Teknik etkisi

  • Rijitlik: Ray ve araba gövdesinin kesit büyüklüğü eksen esnemesine karşı mekanik rezerv sağlar.
  • Yük taşıma: Spindle, köprü veya tabla yüklerinin lineer arabalara aktarılmasında temel taşıyıcı elemandır.
  • Hareket kalitesi: Doğru paralellik, ön yük ve yağlama ile eksenin düzgün hareketine katkı sağlar.
  • Gerçek sonuç: Daha büyük ray tek başına daha hassas makine garantisi değildir; ray kalitesi, araba sayısı, montaj yüzeyi ve hizalama birlikte belirleyicidir.
Z Ekseni Kızak Ölçüsü20 mm Kare Lineer Kızak Sistemi20 mm Kare Lineer Kızak Sistemi

Detay

Bu nedir?

20 mm Kare Lineer Kızak Sistemi, Z ekseninin doğrusal hareketini taşıyan profilli lineer ray ve araba sisteminin nominal ray kesit sınıfını ifade eder.

Makineye ne kazandırır?

20 mm ray sınıfı, eksendeki yükleri ve momentleri lineer arabalara dağıtarak hareketin düzgün, rijit ve tekrarlanabilir kalmasına yardımcı olur. Ray kesiti büyüdükçe genel olarak yük ve moment kapasitesi için daha fazla mekanik rezerv oluşur.

Teknik etkisi

  • Rijitlik: Ray ve araba gövdesinin kesit büyüklüğü eksen esnemesine karşı mekanik rezerv sağlar.
  • Yük taşıma: Spindle, köprü veya tabla yüklerinin lineer arabalara aktarılmasında temel taşıyıcı elemandır.
  • Hareket kalitesi: Doğru paralellik, ön yük ve yağlama ile eksenin düzgün hareketine katkı sağlar.
  • Gerçek sonuç: Daha büyük ray tek başına daha hassas makine garantisi değildir; ray kalitesi, araba sayısı, montaj yüzeyi ve hizalama birlikte belirleyicidir.
X Ekseni Hareket Sistemi25 mm Bilyalı Vidalı Mil Sistemi25 mm Bilyalı Vidalı Mil Sistemi

Detay

Bu nedir?

25 Mm Bilyalı Vidalı Mil Sistemi, X ekseninde motorun dönme hareketini bilyalı somun üzerinden doğrusal harekete çeviren hassas mekanik aktarım sistemidir.

Makineye ne kazandırır?

Bilyalı temas yapısı sürtünmeyi azaltarak motor hareketinin eksene kontrollü aktarılmasına yardımcı olur. 25 mm mil çapı eksenel rijitlik, burkulma dayanımı ve taşınabilen mekanik yük için yapısal rezerv oluşturur.

Teknik etkisi

  • Doğrusal aktarım: Motor dönüşünü belirli vida adımına göre eksen hareketine çevirir.
  • Düşük sürtünme: Bilyalı somun yapısı kaymalı vida sistemlerine göre daha verimli hareket sağlar.
  • Rijitlik: Mil çapı büyüdükçe genel olarak eksenel ve burkulma dayanımı artar; gerçek kapasite vida boyu ve yataklamaya da bağlıdır.
  • Hassasiyet gerçeği: Vida tek başına sıfır boşluk veya mikron hassasiyet garantisi vermez; somun ön yükü, yataklama, kaplin ve montaj belirleyicidir.
Y Ekseni Hareket Sistemi25 mm Bilyalı Vidalı Mil Sistemi25 mm Bilyalı Vidalı Mil Sistemi

Detay

25 Mm Bilyalı Vidalı Mil Sistemi

Y Ekseni Hareket Sistemi

Nedir?

25 Mm Bilyalı Vidalı Mil Sistemi, eksen hareketini motordan mekanik harekete aktaran sistemdir.

Avantajları

  • Vidalı mil hassas ve kontrollü hareket için uygundur.
  • Helis kremayer uzun eksenlerde hız, güç ve süreklilik avantajı sağlar.
  • Doğru aktarım sistemi kesim hassasiyeti ve hareket kararlılığını etkiler.

Ne zaman tercih edilir?

Kısa/hassas eksenlerde vidalı mil; uzun ve hızlı eksenlerde kremayer sistemleri tercih edilebilir.

Z Ekseni Hareket Sistemi25 mm Bilyalı Vidalı Mil Sistemi25 mm Bilyalı Vidalı Mil Sistemi

Detay

25 Mm Bilyalı Vidalı Mil Sistemi

Z Ekseni Hareket Sistemi

Nedir?

25 Mm Bilyalı Vidalı Mil Sistemi, eksen hareketini motordan mekanik harekete aktaran sistemdir.

Avantajları

  • Vidalı mil hassas ve kontrollü hareket için uygundur.
  • Helis kremayer uzun eksenlerde hız, güç ve süreklilik avantajı sağlar.
  • Doğru aktarım sistemi kesim hassasiyeti ve hareket kararlılığını etkiler.

Ne zaman tercih edilir?

Kısa/hassas eksenlerde vidalı mil; uzun ve hızlı eksenlerde kremayer sistemleri tercih edilebilir.

Kontrol ÜnitesiMach3 Kontrol Sistemi EkoMach3 Kontrol Sistemi Eko

Detay

Mach3 Kontrol Sistemi Eko

Kontrol Ünitesi

Nedir?

Mach3 tabanlı kontrol sistemi, CNC router hareketlerini bilgisayar üzerinden yönetmek için kullanılan ekonomik ve yaygın bir kontrol çözümüdür.

Avantajları

  • Servis, kullanım ve operatör alışkanlığı tarafında yaygın destek sunar.
  • Standart kesim, oyma, ahşap, plastik ve hafif alüminyum işlerinde yeterli kontrol sağlar.
  • Maliyet/performans dengesi yüksek olduğu için başlangıç ve ekonomik sınıf makinelerde sık tercih edilir.

Ne zaman tercih edilir?

Temel üretim, hobi/profesyonel başlangıç ve düşük maliyetli kontrol ihtiyacı için uygundur.

X Ekseni Motor SistemiStep Motor 8,5 NmStep Motor 8,5 Nm

Detay

Step Motor 8.5 Nm

X Ekseni Motor Sistemi

Nedir?

Step Motor 8.5 Nm, eksen hareketini sağlayan motor ve gerektiğinde redüktör/aktarma kombinasyonudur.

Avantajları

  • Step motor ekonomik ve basit kullanım avantajı sağlar.
  • Servo motor hız, tork takibi ve profesyonel üretim tarafında daha güçlüdür.
  • Redüktörlü sistemler ağır eksenlerde daha kontrollü ve güçlü hareket sağlar.

Ne zaman tercih edilir?

Makine boyu, eksen ağırlığı, istenen hız ve üretim hassasiyetine göre seçilmelidir.

Y Ekseni Motor SistemiStep Motor 8,5 NmStep Motor 8,5 Nm

Detay

Step Motor 8.5 Nm

Y Ekseni Motor Sistemi

Nedir?

Step Motor 8.5 Nm, eksen hareketini sağlayan motor ve gerektiğinde redüktör/aktarma kombinasyonudur.

Avantajları

  • Step motor ekonomik ve basit kullanım avantajı sağlar.
  • Servo motor hız, tork takibi ve profesyonel üretim tarafında daha güçlüdür.
  • Redüktörlü sistemler ağır eksenlerde daha kontrollü ve güçlü hareket sağlar.

Ne zaman tercih edilir?

Makine boyu, eksen ağırlığı, istenen hız ve üretim hassasiyetine göre seçilmelidir.

Z Ekseni Motor SistemiStep Motor 8,5 NmStep Motor 8,5 Nm

Detay

Bu nedir?

8,5 Nm step motor, Z ekseninde spindle grubunu yukarı-aşağı hareket ettiren açık çevrim tahrik motorudur.

Makineye ne kazandırır?

Daha ağır grupta ek tork rezervi sağlar; yön değişimlerinde ve yük altında eksen daha rahat hareket eder.

Teknik etkisi

  • Tork: Nominal 8,5 Nm tork sınıfı.
  • Kontrol: Açık çevrim; encoder geri beslemesi yoktur, sade ve servis edilebilir yapı sunar.
  • Fren: Fren yok; enerji kesildiğinde eksen serbest kalır.
Çalışma Voltajı220V220V

Detay

220V

Çalışma Voltajı

Nedir?

220V, makinenin elektrik besleme altyapısını ifade eder.

Avantajları

  • 220V seçenekler standart elektrik altyapısında kullanım kolaylığı sağlar.
  • 380V seçenekler daha güçlü motorlar ve endüstriyel üretim için uygundur.
  • Doğru voltaj seçimi güvenli kurulum ve stabil çalışma için önemlidir.

Ne zaman tercih edilir?

Siparişten önce atölyedeki elektrik altyapısı kontrol edilmelidir.

Değerlendirmeler

Henüz değerlendirme yapılmadı.
