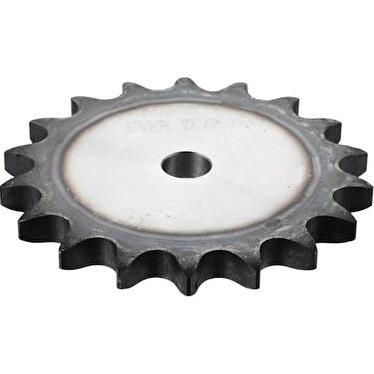

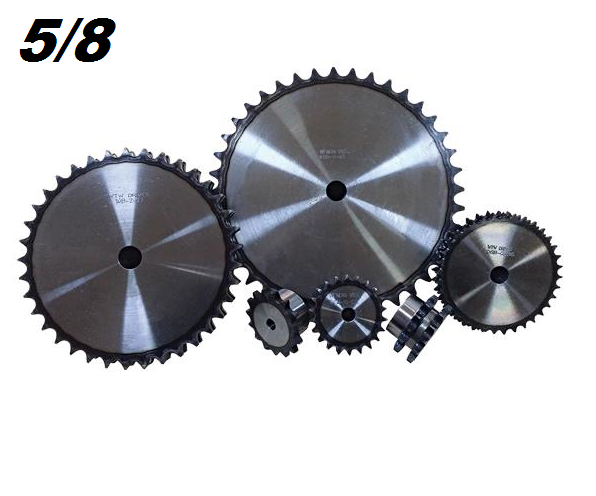

5/8 Zincir Dişli 10 B1-22

Ürün Hakkında Detaylı İnceleme

5/8 Zincir Dişli 10 B1-22, endüstriyel güç aktarım mekanizmalarında kritik bir rol oynayan, hassas mühendislik standartlarına uygun olarak tasarlanmış bir tahrik bileşenidir. Bu dişli, 5/8 inç (15.875 mm) hatveye sahip makaralı zincirlerle uyumlu çalışacak şekilde optimize edilmiştir; bu hatve boyutu, özellikle ISO 10B ve ANSI 50 standartlarındaki tek sıralı (simplex) makaralı zincirlerle tam entegrasyon sağlayarak geniş bir endüstriyel uygulama yelpazesinde kullanılabilirliğini garanti eder. 10 dişli konfigürasyonu, tahrik sistemlerinde belirli hız ve tork oranlarının elde edilmesi için mekanik avantajın dikkatli bir şekilde ayarlanmasına olanak tanır, bu da sistemin dinamik performansını ve verimliliğini doğrudan etkileyen bir parametredir. Dişli, döner hareketi zincir vasıtasıyla doğrusal harekete veya başka bir döner harekete dönüştürerek, yüksek tork transferi ve kesintisiz operasyon gerektiren otomasyon uygulamalarında güvenilir bir güç aktarımı sağlar.

Ürünün malzeme seçimi ve ısıl işlem süreçleri, en zorlu çalışma koşullarında dahi aşınma, yorulma ve darbe direncini maksimize etmek üzere tasarlanmıştır. Yüksek alaşımlı çelikten imal edilen dişli, yüzey sertleştirme işleminden geçirilerek diş profillerinin yüksek yükler altında dahi deformasyona karşı direncini artırır ve böylece uzun bir operasyonel ömür sunar. B1-22 kodlaması, dişlinin 22 mm nominal çapında işlenebilir bir göbeğe sahip olduğunu belirtir; bu “B1 tipi” göbek, son kullanıcının veya sistem entegratörünün, mil çapına, kama yuvası (keyway) gereksinimlerine ve setskur (setscrew) konumlarına göre özel işleme tabi tutulmasına olanak tanır, bu da farklı mil çaplarına ve bağlantı tiplerine kolayca adapte edilebilirlik sağlar. Bu esneklik, mühendislerin mevcut sistemlerine adaptasyonu veya yeni tasarımlara entegrasyonu basitleştirir. Özellikle konveyör sistemleri, paketleme makineleri, malzeme taşıma ekipmanları ve genel otomasyon hatları gibi sürekli ve yoğun çalışmanın kritik olduğu alanlarda, bu dişli, sistem verimliliğini ve operasyonel sürekliliği artırmak için tasarlanmış, yüksek performanslı bir bileşendir.

Üstün Malzeme Bilimi ve Yüzey Mühendisliği: Bu zincir dişli, özel olarak seçilmiş yüksek alaşımlı çelikten imal edilmekte ve kritik diş yüzeyleri kontrollü ısıl işlem süreçleri ile sertleştirilmektedir. Bu malzeme ve işlem kombinasyonu, dişlinin mikro yapısında martenzitik dönüşümler sağlayarak yüzey sertliğini ve çekirdek tokluğunu optimize eder. Sonuç olarak, yüksek temas gerilmelerine ve dinamik yüklere maruz kalan diş profillerinde aşınma direnci önemli ölçüde artırılırken, darbe dayanımı ve yorulma ömrü de maksimize edilir. Bu mühendislik yaklaşımı, özellikle ağır hizmet tipi endüstriyel uygulamalarda, bakım aralıklarını uzatarak ve operasyonel güvenilirliği artırarak sistemin genel yaşam döngüsü maliyetini düşürmeye katkıda bulunur.

Optimize Edilmiş Diş Profili ve Hassas Üretim Toleransları: 5/8 Zincir Dişli 10 B1-22, ISO 10B ve ANSI 50 standartlarına tam uyumlu olarak tasarlanmış ve üretilmiş diş profillerine sahiptir. Bu hassas diş geometrisi, makaralı zincir baklaları ile optimum eşleşme sağlayarak, güç aktarımı sırasında meydana gelen “poligon etkisi”ni minimize eder. Dişler arasındaki boşluklar ve profil açıları, zincirin dişli üzerine pürüzsüz bir şekilde oturmasını ve ayrılmasını sağlayacak şekilde kalibre edilmiştir, bu da güç kaybını azaltır, titreşimi ve gürültüyü düşürür. Üretimdeki sıkı toleranslar, dişli ile zincir arasındaki yük dağılımının homojen olmasını temin ederek, hem dişlinin hem de zincirin ömrünü uzatır ve güç aktarım verimliliğini %98’in üzerine çıkarabilir.

Modüler Göbek Tasarımı ve Entegrasyon Esnekliği: Ürünün B1-22 kodlaması, 22 mm çapında işlenebilir bir göbeğe sahip olduğunu ifade eder. Bu “B1 tipi” göbek tasarımı, dişlinin merkezindeki delik kısmının henüz nihai mil çapına, kama yuvasına veya setskur deliklerine göre işlenmemiş olduğu anlamına gelir. Bu yapısal özellik, mühendislere ve sistem entegratörlerine, mevcut veya yeni tasarlanmış tahrik milleri için gerekli olan özel çap, kama yuvası boyutu ve konumu gibi parametreleri kendi bünyelerinde veya yerel bir atölyede işleme esnekliği sunar. Bu modüler yaklaşım, farklı mil konfigürasyonlarına sahip sistemlere hızlı ve maliyet etkin bir şekilde adaptasyon imkanı tanırken, aynı zamanda yedek parça envanterini basitleştirir ve özel adaptörlere olan ihtiyacı ortadan kaldırır.

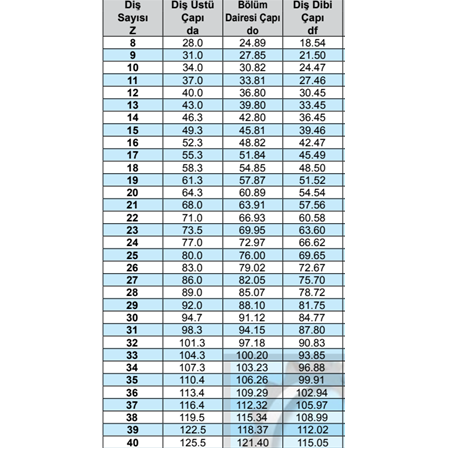

Teknik Özellikler ve Kapasite

Teknik Sıkça Sorulan Sorular (SSS)
