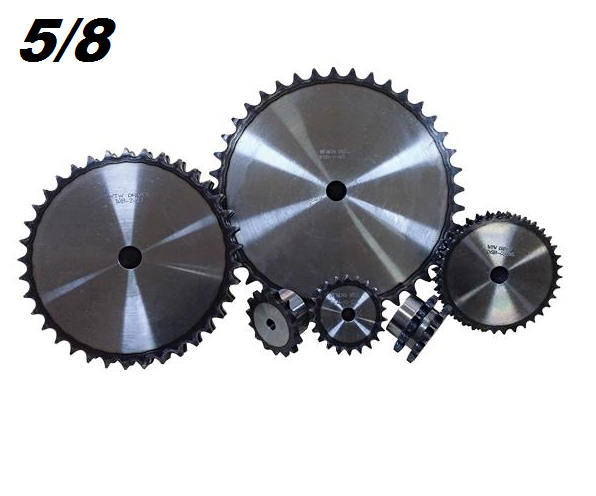

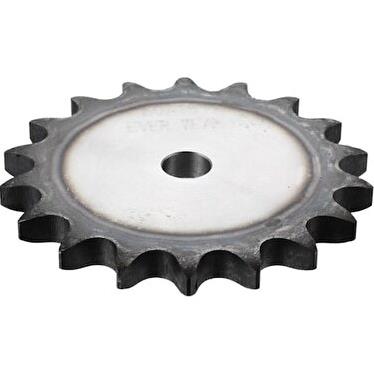

5/8 Zincir Dişli 10 B1-21

Ürün Hakkında Detaylı İnceleme

5/8 Zincir Dişli 10 B1-21, endüstriyel güç aktarım mekanizmalarında doğrusal veya dönel hareketin senkronize bir şekilde iletilmesi için tasarlanmış, kritik bir mekanik bileşendir. Bu dişli, 5/8 inç (15.875 mm) adım mesafesine sahip makaralı zincirlerle, özellikle ANSI #50 standardına uygun zincirlerle tam kinematik uyumluluk sağlayacak şekilde hassas toleranslarla üretilmiştir. “10” diş sayısı, tahrik sistemlerinde orta seviye hız düşürme oranları ve tork kapasiteleri gerektiren uygulamalar için optimal bir denge sunar; daha az diş, daha yüksek tork ve daha düşük hız sağlarken, daha fazla diş daha yüksek hız ve daha düşük tork kapasitesi anlamına gelir. B1 tipi konfigürasyon, dişlinin tek taraflı bir göbeğe (flanş) sahip olduğunu belirtir, bu da mil üzerine montajda belirli eksenel konumlandırma ve yataklama düzenekleriyle entegrasyon kolaylığı sunar, özellikle tek taraflı desteklenen veya çıkıntılı mil uygulamalarında tercih edilen bir yapıdır. Dişli, zincirin makaralarıyla minimum sürtünme ve maksimum kavrama sağlayacak şekilde optimize edilmiş bir diş profiline sahiptir, bu da enerji kayıplarını minimize ederek aktarım verimliliğini artırır ve sistemin genel operasyonel akışkanlığını destekler.

Bu dişlinin üretiminde kullanılan yüksek alaşımlı çelik, genellikle C45 veya 42CrMo4 muadili malzemelerden seçilmekte olup, çekirdek mukavemetini ve tokluğunu korurken yüzey aşınma direncini artırmak amacıyla özel ısıl işlem süreçlerinden geçirilmektedir. Yüzey sertleştirme teknikleri, örneğin indüksiyonla sertleştirme, diş yüzeylerinde 45-55 HRC aralığında yüksek bir sertlik değeri elde edilmesini sağlar; bu sertlik, sürekli yük altında ve aşındırıcı ortamlarda dahi dişlinin ömrünü önemli ölçüde uzatır ve bakım aralıklarını seyreltir. Hassas CNC işleme teknikleri ile üretilen diş profili, zincir makaraları ile tam temas alanı sağlayarak gerilim konsantrasyonlarını azaltır, titreşimi absorbe eder ve zincir ömrünü uzatır. Mermak CNC’nin mühendislik standartlarına uygun olarak tasarlanan bu ürün, malzeme taşıma sistemlerinden genel makine imalatına, tekstil makinelerinden tarım ekipmanlarına kadar geniş bir endüstriyel uygulama yelpazesinde güvenilir ve verimli güç aktarımı sağlamak üzere optimize edilmiştir. Ürünün standart ölçüleri ve B1 tipi göbek yapısı, mevcut sistemlere hızlı ve sorunsuz entegrasyonu kolaylaştırarak mühendislik ve montaj süreçlerinde zaman ve maliyet tasarrufu sağlar.

Optimize Edilmiş Kinematik Verimlilik: Dişlinin geometrik tasarımı, zincir makaraları ile ideal bir kavrama açısı ve temas alanı sağlamak üzere hassas bir şekilde optimize edilmiştir. Bu mühendislik yaklaşımı, zincir ve dişli arasındaki sürtünme katsayısını minimize ederek, tahrik motorundan aktarılan mekanik enerjinin kayıplarını düşürür ve sistemin genel verimliliğini artırır. Hassas işlenmiş diş profili, zincirdeki gerilim dalgalanmalarını ve chordal action etkisini azaltarak, güç aktarımının daha pürüzsüz ve titreşimsiz gerçekleşmesini sağlar, bu da bağlı ekipmanların ömrünü uzatır ve operasyonel kararlılığı artırır.

Gelişmiş Yüzey Mühendisliği ile Uzun Ömür: Ürünün imalatında kullanılan yüksek alaşımlı çelik malzeme, çekirdek tokluğunu muhafaza ederken, yüzey sertleştirme (örneğin indüksiyonla sertleştirme) işlemleri sayesinde diş yüzeylerinde yüksek bir aşınma direnci katmanı oluşturulmuştur. Bu yüzey mühendisliği, dişlinin sürekli yük altında, yüksek devirlerde ve potansiyel olarak aşındırıcı partiküllerin bulunduğu ortamlarda dahi deformasyona ve malzeme yorulmasına karşı olağanüstü bir direnç göstermesini sağlar. Elde edilen yüksek yüzey sertliği (45-55 HRC), dişli ömrünü önemli ölçüde uzatarak bakım periyotlarını seyreltir ve toplam işletme maliyetlerini düşürür.

Modüler Montaj Uyumluluğu ve Entegrasyon Kolaylığı: B1 tipi tek taraflı göbek tasarımı, dişlinin mil üzerine montajında esneklik ve kolaylık sağlar. Bu yapı, özellikle sınırlı eksenel alana sahip veya tek taraflı yataklama gerektiren uygulamalarda avantajlıdır. Standart ANSI #50 zincirlerle uyumluluğu ve endüstriyel standartlara uygun delik çapı seçenekleri (veya özel işlenebilirlik), mevcut veya yeni tasarlanan sistemlere hızlı ve sorunsuz bir şekilde entegre edilmesine olanak tanır. Bu modüler yapı, montaj süreçlerinde harcanan zamanı ve işçilik maliyetlerini minimize ederken, sistemin genel tasarım esnekliğini artırır.

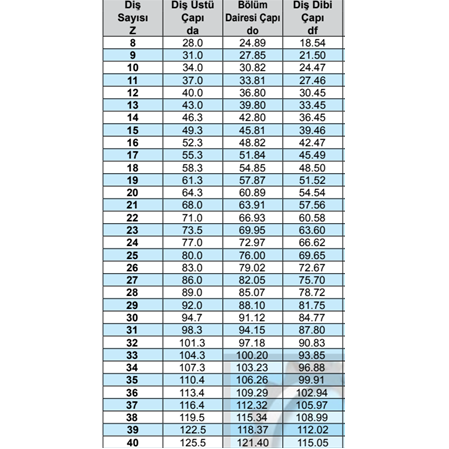

Teknik Özellikler ve Kapasite

Teknik Sıkça Sorulan Sorular (SSS)
