Cnc Router Özellikleri Seçimi

⚙️ Özellikler ve Opsiyonlar

Makine Kurulum Ölçüleri	4500x2100
X,Y,Z Eksen Çalışma Alanı	4000x2100
Spindle Motor	★ Varsayılan 2.2 Kw 18000 Rpm Bu nedir?2,2 kW 18.000 dev/dk spindle, küçük ve orta sınıf CNC routerlarda genel kesim ve frezeleme için kullanılan dengeli güçte bir iş milidir. 24.000 dev/dk sınıfına göre maksimum devri daha düşüktür; seçimde yalnız d… Fiyata dahil
Tabla Sistemi	★ Varsayılan Vakum Hazırlıklı Tabla Bu nedir?Vakum hazırlıklı tabla, iş parçasını negatif basınçla yüzeye çekerek sabitlemek üzere kanal ve bölgelendirme altyapısı hazırlanmış tabla sistemidir. Uygun vakum pompası ve ara tabla/spoilboard ile birlikte çalış… Fiyata dahil
Vakum Sistemi	7,5 Kw 520 MetreKüp + Küçük Parça Tutma Alanlı Bu nedir?7,5 kW vakum sistemi, 4 kW sınıfına göre daha yüksek vakum rezervi hedefleyen ve özellikle kaçaklı/gözenekli levhalarda veya küçük parçalarda daha güçlü tutuş isteyen profesyonel parça sabitleme çözümüdür.Hangi… +23.338,46 ₺ 2x7,5 Kw 520 MetreKüp + Küçük Parça Tutma Alanlı Bu nedir?2×7,5 kW vakum sistemi, iki ayrı 7,5 kW pompa ile yüksek vakum kapasitesi ve kaçak toleransı hedefleyen ağır hizmet parça tutma çözümüdür. Büyük tabla ve çok sayıda küçük parçanın aynı anda işlendiği üretimler i… +75.850,01 ₺ ★ Varsayılan 4 Kw 520 MetreKüp + Küçük Parça Tutma Alanlı Bu nedir?4 kW vakum sistemi, vakum hazırlıklı tabla üzerinde levha ve parçaları negatif basınçla tutmak için kullanılan giriş/orta sınıf parça sabitleme çözümüdür. Küçük parça tutma alanı, tabla üzerindeki vakumu daha ko… Fiyata dahil VAKUMSUZ SİSTEM Bu nedir?Vakumsuz sistem, parçanın vakum pompası yerine kelepçe, vida, T-kanal aparatı, mengene veya özel fikstürlerle mekanik olarak sabitlendiği çalışma düzenidir. Pompa ve vakum tesisatı kullanılmaz.Hangi durumda seçi… -64.180,78 ₺
X Ekseni Kızak Ölçüsü	20 mm Kare Lineer Kızak Sistemi
Y Ekseni Kızak Ölçüsü	20 mm Kare Lineer Kızak Sistemi
Z Ekseni Kızak Ölçüsü	20 mm Kare Lineer Kızak Sistemi
X Ekseni Hareket Sistemi	Modül 1.5 helis kremayer
Y Ekseni Hareket Sistemi	Modül 1.5 helis kremayer
Kontrol Ünitesi	Mach3 Kontrol Sistemi Eko Bu nedir?Mach3 Kontrol Sistemi Eko, CNC routerı ayrı bir bilgisayar üzerindeki Mach3 yazılımı üzerinden çalıştıran ekonomik kontrol seçeneğidir. Makinenin hareket komutları, operatör arayüzü ve G-kod çalıştırma işlemleri… -37.925,00 ₺ SMC4 Kontrol Ünitesi 4 Axis Bu nedir?SMC4, kendi ekran ve kumanda arayüzü üzerinden çalışan 4 eksenli bağımsız CNC kontrol ünitesidir. G-kod çalıştırmak ve temel makine hareketlerini yönetmek için üretim sırasında ayrı bir Windows bilgisayarına bağ… -11.669,23 ₺ ★ Varsayılan M002 USB Kontrol Ünitesi Bu nedir?M002 USB Kontrol Ünitesi, bilgisayar ile CNC makinesi arasında USB üzerinden hareket komutlarını yöneten kontrol çözümüdür. Mermakın farklı küçük ve orta router modellerinde kullanılan, standart üretime yönelik… Fiyata dahil Mach3 Kontrol Sistemi Pro Bu nedir?Mach3 Kontrol Sistemi Pro, Mach3ün bilgisayar tabanlı çalışma düzenini koruyan fakat ekonomik pakete göre daha üretim odaklı konfigürasyon olarak sunulan kontrol seçeneğidir. Operatör yine Mach3 arayüzünü kullan… -23.338,46 ₺ Promatech 1000 MDCA-4 Profesyonel Kontrol Ünitesi Bu nedir?1000 MDCA-4, CNC makinesini ayrı bir Windows bilgisayarı olmadan yönetmek üzere kullanılan profesyonel sınıf bağımsız kontrol ünitesidir. Ekran, operatör tuş takımı ve el çarkı ile makine başında eksen hareketi,… +122.526,94 ₺
Şasi ve Köprü Yapısı	Extra Kuvvetlendirilmiş Şasi Sistmei
X Ekseni Motor Sistemi	Step Motor 4.5 Nm Bu nedir?4,5 Nm step motor, X eksenindeki hareketli arabayı ve üzerindeki Z/spindle grubunu sağa-sola taşıyan açık çevrim tahrik motorudur.Makineye ne kazandırır?Hafif X arabasında ekonomik, sade ve servis edilebilir bir… -26.255,77 ₺ Step Motor 8.5 Nm Bu nedir?8,5 Nm step motor, X ekseninde 4,5 Nm sınıfına göre daha yüksek tork sağlayan açık çevrim tahrik motorudur.Makineye ne kazandırır?Daha ağır spindle/Z grubunu hareket ettirirken ek tork rezervi sağlar. Yön değişi… -22.755,00 ₺ ★ Varsayılan Servo Motor Sistemi 1000 watt Bu nedir?1000 W servo motor sistemi, X ekseninde 750 W sınıfına göre daha yüksek güç rezervi sunan kapalı çevrim tahrik sistemidir.Makineye ne kazandırır?Ağır spindle, ATC ve Z grubu bulunan X arabasında hızlanma ve yön… Fiyata dahil
Y Ekseni Motor Sistemi	Step Motor 8.5 Nm Bu nedir?8,5 Nm step motor, Y ekseninde 4,5 Nm sınıfına göre daha yüksek düşük-orta hız torku sağlayan açık çevrim motor sistemidir.Makineye ne kazandırır?Daha ağır köprüde hızlanma ve yön değiştirme sırasında ek tork re… -49.010,77 ₺ Servo Motor Sistemi 750 Watt X2 Çift Motor Planet Redüktör Sistemi Bu nedir?Y eksenindeki köprünün sağ ve sol tarafını iki ayrı 750 W servo motor ve planet redüktörle tahrik eden çift motorlu gantry sistemidir.Makineye ne kazandırır?Köprü yükünü iki tarafa dağıtır, geniş gantry yapısını… -3.500,77 ₺ ★ Varsayılan Servo Motor Sistemi 1000 Watt X2 Çift Motor Planet Redüktör Sistemi Bu nedir?Y ekseninde köprünün iki tarafını iki adet 1000 W servo motor ve planet redüktörle süren yüksek güç rezervli çift tahrik sistemidir.Makineye ne kazandırır?Ağır köprü, büyük spindle/Z grubu ve yüksek ivmelenme ge… Fiyata dahil
Z Ekseni Motor Sistemi	Step Motor 4.5 Nm Bu nedir?4,5 Nm step motor, Z ekseninde spindle ve Z arabasını yukarı-aşağı hareket ettiren açık çevrim tahrik motorudur.Makineye ne kazandırır?Hafif spindle ve Z grubunda ekonomik, sade ve yeterli dikey hareket sağlar.… -26.255,77 ₺ Step Motor 8.5 Nm Bu nedir?8,5 Nm step motor, Z ekseninde 4,5 Nm sınıfına göre daha yüksek tutma ve hareket torku sağlayan açık çevrim motor sistemidir.Makineye ne kazandırır?Daha ağır spindle ve Z arabasını kaldırıp indirirken ek tork re… -22.755,00 ₺ ★ Varsayılan Frenli Servo Motor Sistemi 1000 watt Bu nedir?1000 W servo motor sistemi, ağır spindle ve Z grubunda 750 W sınıfına göre daha yüksek güç rezervi sunan kapalı çevrim dikey eksen tahrik sistemidir.Makineye ne kazandırır?Ağır Z grubunu kaldırma, hızlı pozisyon… Fiyata dahil
Çalışma Voltajı	380V

4500x2100 Çift Kafa Kompozit Makinesi

Bu makine, geniş ebatlı kompozit levhalarda kesim, kanal açma, V-kanal/frezeleme, boşaltma ve benzeri CNC operasyonlarını üretim odaklı yürütmek için tasarlanmış çift spindle kafalı bir router platformudur. Makinenin öne çıkan tarafı yalnız tabla ölçüsü değildir; aynı köprü üzerinde iki ayrı spindle başlığının hazır bulunması, büyük gövdeyi hareket ettiren servo tahrik yapısı, vakumlu parça tutma altyapısı ve uzun eksenlere uygun mekanik aktarım sistemi birlikte çalışır.

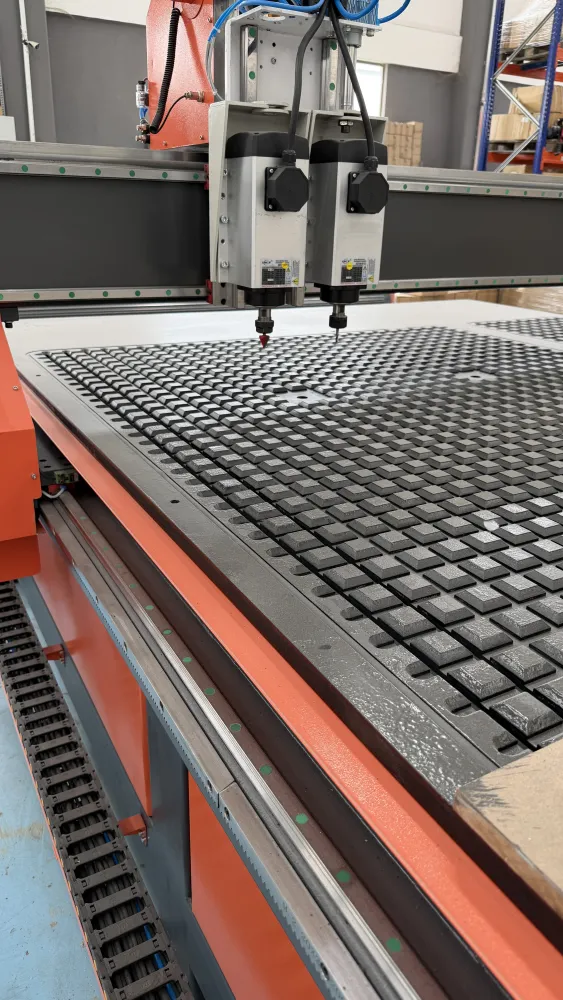

Çift kafa neden önemli?

Kompozit panel işlerinde aynı parçada birden fazla takım gerekebilir. Örneğin bir takım dış konturu keserken başka bir takım V-kanal, kanal veya farklı geometriyi işleyebilir. İki spindle başlığı sayesinde en sık kullanılan iki kesici makine üzerinde hazır tutulabilir; operatörün her operasyon arasında pens söküp takım değiştirmesi azalır.

Üretime kattığı değer

Çift kafa yapısının değeri “iki kafa aynı anda kesiyor” iddiası değildir. Asıl kazanç; iki farklı takımın hazır beklemesi, operasyon geçişlerinin program içinde daha düzenli yürütülmesi ve manuel takım değişiminden doğan zaman kaybı ile operatör hatasının azaltılmasıdır.

Kompozit panel üretiminde kullanım mantığı

4500x2100 sınıfındaki geniş platform, büyük levha işleme ve nesting düzenlerinde parçaların tek bağlamada işlenmesine imkân veren bir makine mimarisidir. Uygun takım ve CAM stratejisiyle dış kontur kesimi, iç boşaltmalar, delik/kanal operasyonları ve katlama hazırlığı için kullanılan V-kanal işlemleri aynı üretim akışında planlanabilir.

Birinci kafa: sürekli kullanılan ana kesim veya kaba işleme takımı için ayrılabilir.
İkinci kafa: V-kanal, kanal, pah veya farklı çap/profil gerektiren ikinci operasyon için hazır tutulabilir.
Program akışı: kafa kullanımı CAM/G-kod ve kontrol sistemiyle uyumlu biçimde sıralanmalıdır.
Takım seçimi: kompozit panelin çekirdek ve yüzey yapısına uygun kesici geometrisi, devir ve ilerleme değerleri kullanılmalıdır.

Vakum hazırlıklı tabla ve 4 kW vakum altyapısı

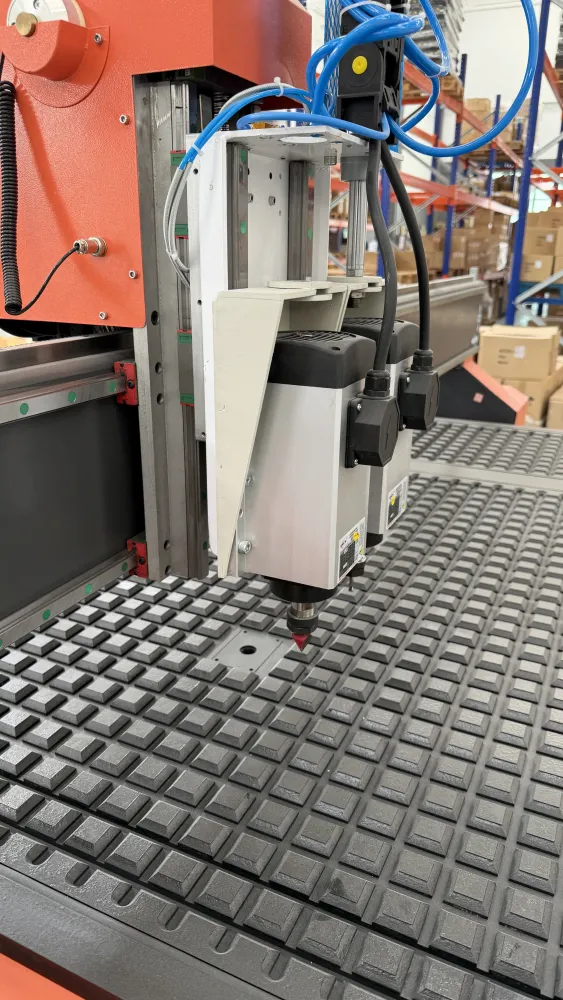

Makinenin mevcut varsayılan konfigürasyonunda vakum hazırlıklı tabla ile 4 kW vakum sistemi birlikte çalışır. Amaç, geniş levhayı çok sayıda mekanik kelepçeye ihtiyaç duymadan tabla üzerinde tutmak ve seri panel yükleme-boşaltma süresini azaltmaktır. Fotoğraflarda görülen bölümlü/podlu yüzey yapısı da parçanın farklı bölgelerde desteklenip tutulmasına yönelik tabla mimarisini gösterir.

Vakum performansı yalnız pompanın kW değerine bağlı değildir. Levhanın yüzey alanı, malzemenin hava geçirgenliği, açık kalan tabla bölgeleri, conta/kanal yapısı ve kesim ilerledikçe küçülen parçalar tutuşu doğrudan etkiler. Bu nedenle küçük parçalı nesting işlerinde doğru bölgelendirme ve takım yolu planı vakum gücü kadar önemlidir.

Servo tahrik sistemi

Varsayılan yapı X ekseninde 1000 W servo, Y ekseninde sağ-sol iki adet 1000 W servo + planet redüktör ve Z ekseninde 1000 W servo kullanır. Y eksenindeki çift motorlu tahrik, geniş köprünün iki ayağına ayrı güç vererek ağır gantry yükünün daha dengeli taşınmasına ve hızlanma/yavaşlama sırasında daha kontrollü hareket etmesine yardımcı olur.

Hareket aktarımı

X ve Y eksenlerinde Modül 1.5 helis kremayer kullanılması, uzun çalışma mesafelerinde vidalı milin kritik devir sınırlamalarına girmeden yüksek hareket hızı ve sürekli aktarım sağlar. Z eksenindeki 25 mm bilyalı vidalı mil ise spindle grubunun dikey hareketini düşük sürtünmeli ve kontrollü bir mekanik aktarım üzerinden gerçekleştirir.

Kızak, şasi ve köprü yapısının rolü

Bu makinede X, Y ve Z eksenlerinde 20 mm kare lineer kızak sınıfı tanımlıdır. Lineer kızaklar hareketli grupların doğrusal olarak kılavuzlanmasını sağlar; kesit ölçüsü tek başına hassasiyet garantisi değildir ancak yük taşıma, moment dayanımı ve eksen rijitliği açısından mekanik yapının temel bileşenidir.

Ekstra kuvvetlendirilmiş şasi sistemi ise geniş tabla, çift spindle yükü ve servo ile hızlanan ağır köprü kombinasyonunda gövdenin burulma/titreşim eğilimini azaltmaya yardımcı olur. Kesim kalitesi yalnız şasiye bağlı değildir; ray-kremayer hizası, servo ayarı, takım, spindle, tabla tutuşu ve CAM parametreleri birlikte sonucu belirler.

M002 kontrol ünitesi ve operatör kullanımı

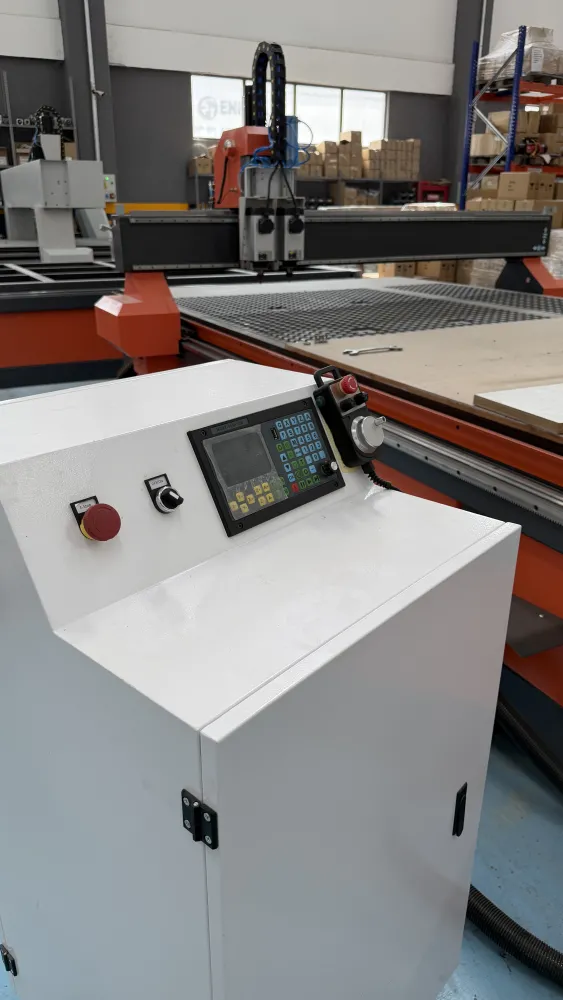

Makinenin varsayılan kontrol sistemi M002 sınıfıdır ve ürün fotoğrafındaki panel yapısı da mevcut M002 kontrol ünitesi görseliyle uyumludur. Kontrol ünitesi eksen hareketleri, jog/sıfırlama işlemleri ve iş programının makineye uygulanması için operatör arayüzünü sağlar.

Çift kafa yapısında kontrol tarafının önemi daha da artar: hangi takımın/kafanın hangi operasyonda devreye gireceği, güvenli Z hareketleri ve operasyon sırası CAM çıktısı ile kontrol konfigürasyonunda doğru tanımlanmalıdır.

Elektrik altyapısı

Makinenin elektrik altyapısı; spindle, vakum pompası, servo sürücüler ve yardımcı ekipmanların toplam ihtiyacına göre değerlendirilmelidir. Ürün üzerindeki çalışma voltajı seçeneği korunmuştur; nihai kurulumda pano etiketi, faz yapısı, toplam hat akımı, sigorta, kablo kesiti ve topraklama gerçek elektrik projesine göre yetkili personel tarafından doğrulanmalıdır.

Bu makinenin üretim karakteri

4500x2100 Çift Kafa Kompozit Makinesi; geniş levha, birden fazla freze operasyonu ve seri panel işleme ihtiyacını tek makine üzerinde birleştirmek isteyen üretim yapısına yöneliktir. Çift kafa manuel takım değişimini azaltırken, servo tahrik ve kuvvetlendirilmiş gövde büyük hareketli kütleyi yönetir; vakum tabla ise levhanın hızlı bağlanmasına yardımcı olur.

Önemli teknik not: Ürün adındaki 4500x2100 bilgisi makinenin model/platform sınıfıdır. Kesin X-Y-Z kullanılabilir eksen hareketi için bu ürün kaydında doğrulanmış Z çalışma mesafesi bulunmadığından yanlış bir XYZ değeri eklenmemiştir. Sipariş/teklif aşamasında gerçek eksen strokları teknik form üzerinden netleştirilmelidir.
