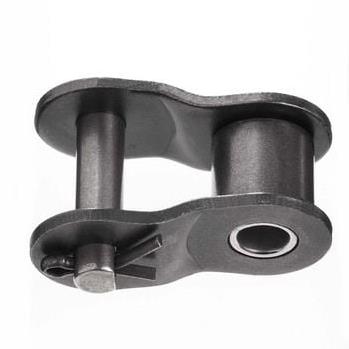

3/8 ZİNCİR YARIM EK 06 B1 OL
Ürün Hakkında Detaylı İnceleme
Endüstriyel güç aktarım sistemlerinde makaralı zincirlerin kritik bir bileşeni olan yarım ek (offset link), zincir uzunluğunu tek bir hatve birimi kadar ayarlamak veya hasar görmüş bir zincir bölümünü onarmak amacıyla kullanılır. 3/8 Zincir Yarım Ek 06 B1 OL, özellikle zincir sistemlerinde meydana gelen uzamaları kompanse etmek, tahrik ve tahrik edilen miller arasındaki merkez mesafesini hassas bir şekilde optimize etmek veya zincir ömrünü uzatmak için tasarlanmıştır. Bu bileşen, standart bir zincirdeki çift sayıda bakla gereksinimini tek sayıda bakla ile çalışabilme esnekliği sağlayarak giderir, böylece sistem tasarımında ve bakımında önemli bir avantaj sunar. Ürünün temel işlevi, zincirin nominal hatvesini koruyarak güç aktarımının sürekliliğini ve verimliliğini sağlamak, aynı zamanda zincir gerginliğini ve hizalamasını optimize ederek titreşimi ve aşınmayı minimize etmektir. Bu, özellikle yüksek devirli veya ağır yüklü uygulamalarda sistemin dinamik performansını doğrudan etkileyen bir faktördür.
Mermak CNC tarafından sunulan bu yarım ek, ISO 06B-1 (Avrupa Standardı) ve uyumlu ANSI 35 standartlarına uygun olarak 9.525 mm (3/8 inç) hatveye sahip tek sıralı makaralı zincir sistemleri için geliştirilmiştir. Üretiminde yüksek mukavemetli alaşımlı çelik kullanılmış olup, bu malzeme seçimi, bileşenin ağır endüstriyel yükler altında dahi deformasyona ve yorulmaya karşı direncini artırmaktadır. Özel ısıl işlem süreçleri, pimlerin ve burçların yüzey sertliğini artırırken, çekirdek tokluğunu koruyarak aşınma direncini ve darbe dayanımını optimize eder. Plakaların hassas işlenmesi ve yüzey işlemleri, korozyon direncini artırarak zorlu çalışma ortamlarında (nem, toz, kimyasallar) dahi uzun ömürlü performans sağlar. Bu mühendislik yaklaşımı, yarım ekin mevcut zincir sistemleriyle mekanik olarak kusursuz bir uyum sağlamasına olanak tanır, bu da montaj kolaylığı, düşük sürtünme katsayısı ve yüksek güç aktarım verimliliği ile sonuçlanır. Ürün, gıda ve ambalaj endüstrisinden otomotiv ve montaj hatlarına kadar geniş bir endüstriyel uygulama yelpazesinde güvenilir bir çözüm sunmaktadır.
3/8 ZİNCİR YARIM EK 06 B1 OL Avantajları
Üstün Mekanik Dayanım ve Yüksek Çekme Mukavemeti: Bu yarım ek, özel olarak seçilmiş yüksek mukavemetli alaşımlı çelikten imal edilmiştir. Bu malzeme seçimi, bileşenin yüksek statik ve dinamik yükler altında dahi plastik deformasyona uğramadan işlevini sürdürmesini sağlar. Malzemenin yüksek çekme mukavemeti, zincir sisteminin nominal taşıma kapasitesini korurken, ani yük şoklarına ve sürekli gerilmelere karşı olağanüstü direnç gösterir. Bu özellik, özellikle ağır sanayi uygulamalarında ve sürekli operasyon gerektiren sistemlerde, zincir kopmalarını ve buna bağlı üretim duruşlarını minimize ederek sistem güvenilirliğini artırır. Ayrıca, malzemenin yorulma ömrü, tekrarlayan gerilme döngüleri altında bile uzun süreli performans sağlamak üzere optimize edilmiştir.
Hassas Üretim Toleransları ve Optimize Edilmiş Güç Aktarımı: 3/8 Zincir Yarım Ek 06 B1 OL, Mermak CNC’nin ileri işleme teknolojileri kullanılarak milimetrenin binde biri hassasiyetinde üretilmektedir. Bu hassas üretim toleransları, yarım ekin mevcut zincir baklaları ve dişlilerle kusursuz bir şekilde eşleşmesini sağlar. Pim ve burç arasındaki boşlukların ve plaka geometrisinin optimize edilmesi, zincir eklemlerindeki sürtünmeyi ve ısınmayı minimize eder. Sonuç olarak, zincir sisteminin hareket sırasında oluşan titreşimi önemli ölçüde azalır, bu da hem bileşenlerin aşınma oranını düşürür hem de aktarılan gücün mekanik verimliliğini artırır. Düşük sürtünme, enerji kayıplarını azaltarak sistemin daha enerji verimli çalışmasına katkıda bulunur ve operasyonel maliyetleri düşürür.
Gelişmiş Korozyon Direnci, Uzun Servis Ömrü ve Kolay Entegrasyon: Ürünün yüzeyine uygulanan özel korozyon dirençli kaplama, nem, toz, kimyasal buharlar ve aşındırıcı partiküller gibi zorlu endüstriyel ortam koşullarına karşı yüksek düzeyde koruma sağlar. Bu kaplama, metalin oksitlenmesini ve paslanmasını önleyerek bileşenin yapısal bütünlüğünü uzun süre korur ve hizmet ömrünü önemli ölçüde uzatır. Malzeme seçimi ve ısıl işlem kombinasyonu, aşınma ve yorulmaya karşı direnci artırarak bakım aralıklarını uzatır ve beklenmedik arıza riskini azaltır. Ayrıca, uluslararası ISO 06B-1 ve ANSI 35 standartlarına tam uyumluluğu sayesinde, bu yarım ek mevcut 3/8 inç hatveli makaralı zincir sistemlerine hızlı ve sorunsuz bir şekilde entegre edilebilir. Geçmeli pim ve kilit halkası/klips mekanizması, özel aletlere ihtiyaç duymadan kolay ve güvenli montaj imkanı sunarak bakım ve onarım süreçlerinde zaman ve işçilik maliyetlerinden tasarruf sağlar, böylece toplam sahip olma maliyetini (TCO) düşürür.
Teknik Özellikler ve Kapasite
| Özellik | Değer/Açıklama |
|---|---|
| Ürün Kodu | 06 B1 OL (Offset Link) |
| Zincir Standardı | ISO 06B-1 (Avrupa Standardı), ANSI 35 ile uyumlu |
| Hatve (Pitch) | 9.525 mm (3/8 inç) |
| Zincir Tipi | Makaralı Zincir Yarım Ek (Simplex – Tek Sıralı) |
| Malzeme | Yüksek Mukavemetli Alaşımlı Çelik (Optimize edilmiş çekme ve yorulma mukavemeti) |
| Isıl İşlem | Yüzey Sertleştirme ve Çekirdek Tokluğu Sağlayan Özel İşlemler (Aşınma ve darbe direnci için) |
| Yüzey İşlemi | Korozyon Dirençli Kaplama (Çevresel etkilere karşı koruma) |
| Montaj Tipi | Geçmeli Pim ve Kilit Halkası / Klips (Hızlı ve güvenli montaj-demontaj) |
Teknik Sıkça Sorulan Sorular (SSS)
3/8 Zincir Yarım Ek 06 B1 OL’nin mevcut bir zincir sistemine entegrasyonunda dikkat edilmesi gereken kritik mekanik parametreler nelerdir?
Mevcut bir zincir sistemine yarım ek entegre edilirken, öncelikle hatve uyumluluğu (9.525 mm veya 3/8 inç) ve zincir tipi (makaralı, simplex) kesinlikle doğrulanmalıdır. Yarım ekin iç ve dış plaka genişlikleri, pim çapı ve burç çapı, mevcut zincir baklalarının ilgili boyutlarıyla milimetrik hassasiyetle eşleşmelidir. Boyut farklılıkları, zincir dişlileri ile yanlış mesheşmeye, artan sürtünmeye, erken aşınmaya ve sistemin dinamik dengesizliğine yol açabilir. Ayrıca, yarım ekin malzemesi ve ısıl işlem özellikleri, mevcut zincirin çekme mukavemeti ve yorulma ömrü ile uyumlu olmalıdır ki, sistemin en zayıf halkası haline gelmesin. Montaj sırasında, pimlerin ve kilit halkasının doğru şekilde yerleştirildiğinden ve herhangi bir boşluk veya sıkışma olmadığından emin olunmalıdır. Yanlış montaj, zincir gerginliğinde dengesizliklere ve beklenmedik arızalara neden olabilir.
Bu yarım ekin yüksek mukavemetli alaşımlı çelikten üretilmesi, zincir sisteminin genel yorulma ömrünü ve dinamik yük kapasitesini nasıl etkiler?
Yüksek mukavemetli alaşımlı çelik kullanımı, 3/8 Zincir Yarım Ek 06 B1 OL’nin çekme mukavemetini ve akma dayanımını artırarak, zincir sisteminin genel dinamik yük kapasitesini doğrudan yükseltir. Bu malzeme, tekrarlayan gerilme döngüleri altında mikro çatlak oluşumuna karşı daha yüksek direnç gösterir, bu da bileşenin yorulma ömrünü uzatır. Özellikle yüksek hızlı veya değişken yüklü uygulamalarda, alaşımlı çeliğin üstün mekanik özellikleri, zincirdeki gerilme konsantrasyonlarını daha etkili bir şekilde dağıtarak, erken yorulma arızalarının önüne geçer. Ayrıca, malzemenin tokluğu, ani darbe yükleri altında kırılganlığı azaltır. Bu sayede, tüm zincir tahrik sisteminin nominal çalışma koşullarında daha uzun süre ve daha güvenilir bir şekilde performans göstermesi sağlanır, bakım maliyetleri ve plansız duruş süreleri minimize edilir.
Ürünün korozyon dirençli kaplaması, farklı endüstriyel ortamlardaki kimyasal maruziyetlere karşı ne tür bir koruma sağlar ve bu korumanın ömrü nasıl belirlenir?
3/8 Zincir Yarım Ek 06 B1 OL üzerindeki korozyon dirençli kaplama, genellikle nikel kaplama veya özel çinko alaşımlı kaplamalar gibi elektrokimyasal bariyerler oluşturarak metal yüzeyini çevresel etkenlerden izole eder. Bu kaplama, nemli ortamlar, hafif asidik veya bazik kimyasal buharlar, tuzlu spreyler ve aşındırıcı toz partiküllerinin neden olduğu oksidasyon ve paslanmaya karşı koruma sağlar. Kaplamanın ömrü, uygulanan kaplama tipine, kalınlığına, yüzey hazırlığına ve maruz kaldığı ortamın agresiflik derecesine bağlıdır. Örneğin, gıda endüstrisindeki yıkama kimyasalları veya denizcilik uygulamalarındaki tuzlu su, kaplamanın bozulma hızını artırabilir. Kaplamanın bütünlüğünü korumak için düzenli görsel denetimler ve uygun temizlik prosedürleri kritik öneme sahiptir. Kaplamanın mekanik hasar görmesi (çizilme, darbe) durumunda, koruyucu bariyer bozulur ve lokal korozyon riski artar.
Yarım ek kullanımının zincir tahrik sistemlerinde titreşim ve gürültü seviyeleri üzerindeki etkisi nedir ve bu etki nasıl minimize edilir?
Yarım ekler, zincir uzunluğunu tek bir hatve kadar ayarlama esnekliği sunsa da, standart bir baklaya göre farklı bir geometriye sahip olmaları nedeniyle, doğru üretilmediğinde veya yanlış monte edildiğinde zincir tahrik sistemlerinde titreşim ve gürültü seviyelerini potansiyel olarak artırabilir. Bu durum, özellikle yarım ekin pim ve burç toleranslarının yetersiz olması, plaka geometrisinin standart zincir baklalarıyla tam uyum sağlamaması veya montaj sırasında oluşan hizalama hatalarından kaynaklanır. Mermak CNC’nin 3/8 Zincir Yarım Ek 06 B1 OL ürününde uygulanan hassas üretim toleransları ve optimize edilmiş yüzey pürüzlülüğü, zincir dişlileriyle mesheşme sırasında oluşan darbe etkilerini ve sürtünmeyi minimize ederek titreşimi ve gürültüyü azaltır. Bu etkiyi daha da minimize etmek için, zincir gerginliğinin doğru ayarlanması, düzenli ve uygun viskozitede yağlama yapılması, dişli ve zincir hizalamasının periyodik olarak kontrol edilmesi ve sistemin rezonans frekanslarından kaçınılması gerekmektedir. Doğru uygulama ve bakım, yarım ekin entegre edildiği sistemin nominal akustik ve vibrasyonel performansını korumasını sağlar.
