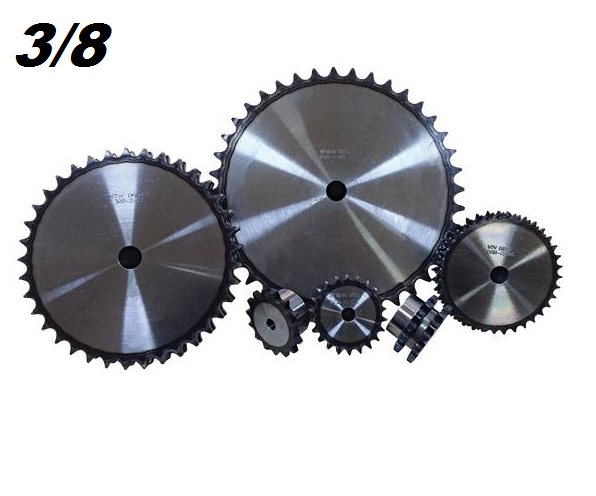

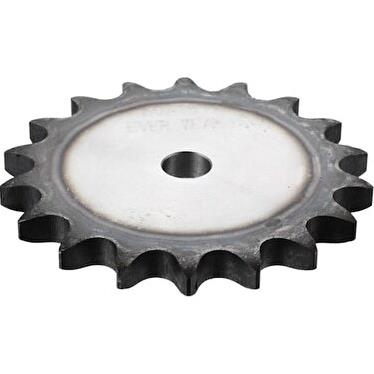

3/8 Zincir Dişli 06 B1-23

Isıl işlem, özellikle karbon çelikleri ve alaşımlı çeliklerde, malzemenin mikroyapısını değiştirerek mekanik özelliklerini optimize eden kritik bir metalurjik süreçtir. 06 B1-23 serisi dişlilerde uygulanan ısıl işlem, genellikle yüzey sertleştirme (örneğin indüksiyonla sertleştirme veya sementasyon) ve ardından temperleme adımlarını içerir. Bu işlem, dişli yüzeyinde yüksek sertlikte (genellikle 55-62 HRC aralığında) bir martenzitik yapı oluştururken, çekirdek kısmında daha sünek ve tokluk sağlayan bir yapı (örneğin beynit veya perlit) bırakır. Bu diferansiyel sertlik dağılımı, dişlinin aşınma direncini (abrasif ve adhezif aşınmaya karşı), yorulma dayanımını (tekrarlayan yükler altında çatlak oluşumuna karşı direnç) ve darbe tokluğunu (ani ve yüksek enerji darbelerini absorbe etme yeteneği) önemli ölçüde artırır. Sonuç olarak, dişlinin operasyonel ömrü uzar, bakım ve değiştirme sıklığı azalır, böylece toplam işletme maliyetleri düşer ve sistemin güvenilirliği artar.

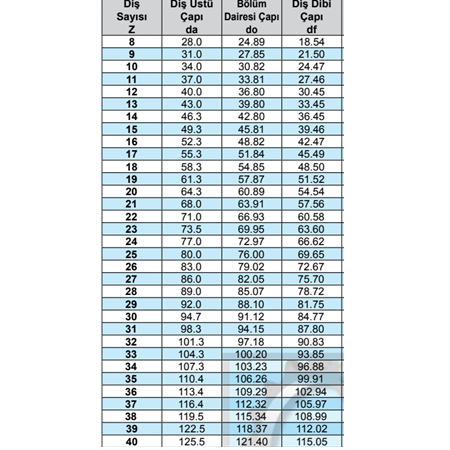

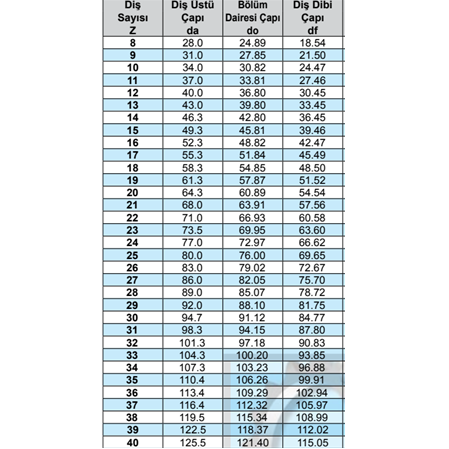

06 B1-23 serisi zincir dişlilerinin diş profilindeki kritik tasarım parametreleri, zincir adımı (P), bölüm dairesi çapı (do), diş üstü çapı (da), diş dibi çapı (df), diş boşluğu yarıçapı (root radius) ve basınç açısıdır. Bu parametreler, ISO 06B-1 standardına uygun olarak hassas bir şekilde belirlenir ve CNC işleme ile üretilir. Optimum zincir kenetlenmesi için diş boşluğunun, zincir makarasının çapına ve zincir adımına göre doğru boyutlandırılması esastır. Diş boşluğu yarıçapı, makaranın diş dibine sorunsuz bir şekilde oturmasını ve gerilme konsantrasyonunu azaltmasını sağlar. Basınç açısı, güç aktarımı sırasında oluşan kuvvetlerin yönünü ve büyüklüğünü etkilerken, bölüm dairesi çapı, zincir makaralarının merkezlerinden geçen teorik dairenin çapını tanımlar ve tahrik sisteminin kinematik hesaplamaları için temel oluşturur. Bu parametrelerin hassas kontrolü, “chordal action” olarak bilinen poligon etkisini minimize ederek zincir hızındaki dalgalanmaları azaltır, dinamik yükleri düşürür ve zincir ile dişli arasındaki sürtünmeyi en aza indirir. Bu sayede, güç aktarım verimliliği maksimize edilir, gürültü ve titreşim seviyeleri düşürülür ve hem dişlinin hem de zincirin operasyonel ömrü uzatılır.

3/8 Zincir Dişli 06 B1-23, ısıl işlem görmüş yüksek alaşımlı çelikten imal edilmesi ve hassas mühendislik toleransları sayesinde, standart, ısıl işlem görmemiş veya düşük karbonlu çelikten üretilmiş dişlilere kıyasla özellikle yüksek yük, aşındırıcı ortamlar, yüksek devir/çevrim sayısı ve şok yüklemelerin olduğu senaryolarda belirgin bir üstünlük sergiler. Yüksek alaşımlı çeliğin ısıl işlem görmesi, yüzeyde yüksek sertlik ve çekirdekte tokluk sağlayarak, dişli yüzeylerinde oluşabilecek pitting (çukurlaşma), aşınma, plastik deformasyon ve yorulma çatlaklarına karşı direnci artırır. Örneğin, ağır sanayi konveyörlerinde sürekli malzeme taşıma, madencilik ekipmanlarında abrasif partiküllerin varlığı veya paketleme makinelerinde yüksek hızlı ve tekrarlayan operasyonlar gibi durumlarda, standart dişlilerde hızlı aşınma ve erken arıza görülürken, 06 B1-23 serisi dişliler bu zorlu koşullar altında dahi uzun süreli ve güvenilir performansını korur. Bu üstünlük, malzemenin yüksek gerilme dayanımı, sertliği ve yorulma limiti sayesinde elde edilir; bu özellikler, dişlinin operasyonel bütünlüğünü ve sistemin kesintisiz çalışmasını garanti eder.

Bir zincir tahrik sisteminde 06 B1-23 dişlisinin diş sayısının (Z) seçimi, sistemin kinematik performansını ve operasyonel stabilitesini doğrudan etkileyen kritik bir tasarım kararıdır. Diş sayısı, zincir hızındaki anlık dalgalanmalar olarak bilinen “poligon etkisi” ile ters orantılıdır. Daha az dişli bir dişli (düşük Z değeri), zincir makaralarının diş boşluklarına girip çıkarken daha belirgin bir açısal değişim yaşar, bu da zincir hızında periyodik hızlanma ve yavaşlamalara neden olur. Bu durum, sistemde titreşim, gürültü ve dinamik yüklemeleri artırarak zincir ve dişli bileşenlerinde yorulma gerilmelerini yükseltir, dolayısıyla ömrü kısaltabilir. Öte yandan, daha yüksek dişli bir dişli (yüksek Z değeri), zincir makaralarının daha küçük açısal değişimlerle kenetlenmesini sağlayarak poligon etkisini minimize eder. Bu durum, daha düzgün zincir hareketi, daha düşük titreşim ve gürültü seviyeleri, daha az dinamik yük ve dolayısıyla daha uzun sistem ömrü anlamına gelir. Mühendislik uygulamalarında, genellikle tahrik dişlisi için minimum 17 diş, tahrik edilen dişli için ise 19 diş ve üzeri diş sayıları tercih edilerek optimal kinematik performans ve operasyonel stabilite hedeflenir. Ancak, alan kısıtlamaları veya belirli hız oranları gereksinimleri, daha düşük diş sayılarının kullanımını zorunlu kılabilir; bu durumda, sistemin dinamik analizi ve yorulma ömrü değerlendirmeleri büyük önem taşır.
