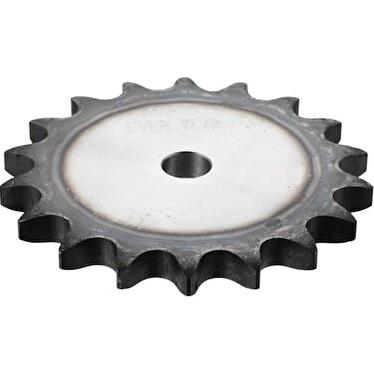

3/4 Zincir Dişli 12 B1-28
Ürün Hakkında Detaylı İnceleme
Mermak CNC tarafından sunulan “3/4 Zincir Dişli 12 B1-28″ modeli, endüstriyel güç aktarım sistemlerinde motorlu tahrik ünitelerinden alınan torku ve açısal hızı, makaralı zincirler aracılığıyla iş yüküne aktarmak üzere tasarlanmış, kritik bir mekanik bileşendir. Bu dişli, 3/4 inç (19.05 mm) adım mesafesine sahip ANSI 60 veya ISO 12B serisi tekli makaralı zincirlerle kinematik olarak uyumlu çalışarak, tahrik mili ile tahrik edilen mil arasında senkronize ve verimli bir hareket iletimi sağlar. Dişli geometrisi, zincir makaraları ile optimum temas yüzeyi oluşturacak şekilde hassas toleranslarla işlenmiştir; bu durum, zincir-dişli etkileşiminde meydana gelen darbe yüklerini minimize ederek, chordal etkiyi azaltır ve sistemin genel titreşim seviyesini düşürür. 28 dişli konfigürasyonu, belirli bir giriş hızı ve torkunda istenen çıkış hızını ve torkunu elde etmek için hesaplanmış redüksiyon oranları sunar, bu da özellikle hassas hız kontrolü ve yüksek tork gerektiren uygulamalarda sistem mühendislerine esneklik sağlar. Güç aktarımında minimum kayıp ve maksimum verimlilik hedeflenerek tasarlanmıştır.
Bu zincir dişli, ağır hizmet tipi endüstriyel koşullarda dahi yüksek performans ve uzun ömür sağlamak amacıyla özel alaşımlı çelikten imal edilmiş ve kapsamlı ısıl işlem süreçlerinden geçirilmiştir. Diş yüzeylerine uygulanan indüksiyon veya alev sertleştirme gibi yüzey sertleştirme işlemleri, dişlerin aşınma direncini ve temas yorulma dayanımını artırırken, dişli çekirdeğinin tokluğunu koruyarak darbe yüklerine karşı direncini muhafaza eder. Bu çift fazlı mekanik özellik profili, dişlinin sürekli ve yüksek yükler altında deformasyona uğramadan çalışmasını garanti eder. B1 tipi flanş (hub) konfigürasyonu, dişlinin mil üzerine kolayca ve merkezlenmiş bir şekilde monte edilmesini sağlayan entegre bir göbek yapısına sahiptir. Bu yapı, montaj sırasında eksenel kaçıklıkları minimize ederek, sistemin dinamik dengesini iyileştirir ve yataklar üzerindeki radyal yükleri azaltır. Endüstriyel standartlara tam uyumu sayesinde, mevcut makine tasarımlarına veya yeni otomasyon projelerine sorunsuz bir şekilde entegre edilebilir, bu da yedek parça yönetimini basitleştirir ve bakım süreçlerini hızlandırır. Mermak CNC’nin mühendislik hassasiyetiyle üretilen bu dişli, konveyör sistemlerinden CNC makinelerine kadar geniş bir uygulama yelpazesinde güvenilir ve kesintisiz operasyonel süreklilik sunar.
3/4 Zincir Dişli 12 B1-28 Avantajları
Optimize Edilmiş Mekanik Dayanım ve Aşınma Direnci: Bu zincir dişli, seçkin alaşımlı çeliklerin kontrollü ısıl işlem süreçlerinden geçirilmesiyle üretilmiştir. Diş yüzeylerine uygulanan hassas yüzey sertleştirme (örneğin, indüksiyon veya alev sertleştirme) işlemi, yüzeyde yüksek bir martenzitik yapı oluşturarak Vickers sertliğini önemli ölçüde artırır (genellikle 55-60 HRC aralığına çıkarır). Bu yüksek yüzey sertliği, dişlerin temas yorulmasına, abrazif aşınmaya ve pitting oluşumuna karşı direncini maksimize eder. Aynı zamanda, dişlinin çekirdek bölgesindeki östenitik veya ferritik-perlitik yapı korunarak optimum tokluk ve darbe dayanımı sağlanır. Bu mühendislik yaklaşımı, dişlinin ani yük değişimleri, şok darbeleri ve sürekli ağır yükler altında dahi yapısal bütünlüğünü korumasını, plastik deformasyona uğramamasını ve operasyonel ömrünü geleneksel dişlilere kıyasla katlanarak uzatmasını temin eder.
Hassas Diş Profili ve Kinematik Verimlilik: “3/4 Zincir Dişli 12 B1-28” modelinin 28 dişli profili, bilgisayar destekli tasarım (CAD) ve yüksek hassasiyetli CNC işleme merkezlerinde ISO 606 standartlarına uygun olarak üretilmiştir. Dişlerin involüt veya özel olarak tasarlanmış profili, zincir makaraları ile sürekli ve akıcı bir temas sağlayarak, güç aktarımı sırasında meydana gelen sürtünmeyi ve enerji kayıplarını minimize eder. Bu hassas üretim, zincir ile dişli arasındaki boşluğu (backlash) en aza indirerek, tahrik sisteminin kinematik doğruluğunu artırır ve özellikle konumlandırma hassasiyeti gerektiren uygulamalarda (örneğin, robotik sistemler veya otomatik montaj hatları) kritik öneme sahiptir. Optimize edilmiş diş geometrisi, zincirin dişli üzerine oturma ve kalkma anlarında oluşan gürültüyü ve titreşimi azaltırken, sistemin genel verimliliğini %98’in üzerine çıkarabilir ve operasyonel kararlılığı artırır.
Endüstriyel Standartlara Tam Uyum ve Modüler Entegrasyon: Bu zincir dişli, endüstriyel otomasyon ve makine imalat sektöründe küresel olarak kabul görmüş 3/4 inç (19.05 mm) adım mesafesi ve B1 tipi flanş (hub) konfigürasyonu ile üretilmiştir. 3/4 inç adım, ANSI 60 ve ISO 12B serisi makaralı zincirlerle doğrudan uyumluluk sağlar, bu da sistem tasarımcılarına ve bakım ekiplerine geniş bir zincir ve diğer güç aktarım bileşenleri yelpazesinden seçim yapma esnekliği sunar. B1 tipi flanş yapısı ise, tek taraflı entegre bir göbek ile mil üzerine güvenli ve merkezlenmiş bir montaj imkanı tanır. Bu standartlaştırılmış tasarım, dişlinin mevcut veya yeni tasarlanacak sistemlere hızlı ve sorunsuz bir şekilde entegre edilmesini kolaylaştırır, montaj sürelerini kısaltır ve işçilik maliyetlerini düşürür. Ayrıca, uluslararası standartlara uygunluk, yedek parça teminini basitleştirir ve global tedarik zinciri uyumluluğunu garanti eder, böylece plansız duruş süreleri ve operasyonel kesintiler minimize edilir.
Teknik Özellikler ve Kapasite
| Özellik | Değer/Açıklama |
|---|---|
| Ürün Kodu | 12 B1-28 |
| Diş Sayısı (Z) | 28 Diş – Belirli redüksiyon oranları için optimize edilmiş hassas profil. |
| Zincir Adımı (Pitch) | 3/4 inç (19.05 mm) – Endüstriyel ANSI 60 / ISO 12B standartlarına uygun. |
| Uyumlu Zincir Tipi | ANSI 60 / ISO 12B Serisi Tekli Makaralı Zincirler – Geniş uyumluluk. |
| Malzeme İşlemi | Isıl İşlemli (Yüzey Sertleştirme) – Diş yüzeylerinde yüksek sertlik (55-60 HRC) ve aşınma direnci, çekirdekte tokluk. |
| Flanş (Hub) Tipi | B1 Tipi – Tek taraflı, entegre göbek yapısı ile sağlam, merkezlenmiş ve kolay mil bağlantısı. |
Teknik Sıkça Sorulan Sorular (SSS)
Bu zincir dişlinin ısıl işlem prosesi, mekanik özelliklerini ve operasyonel ömrünü nasıl etkilemektedir?
“3/4 Zincir Dişli 12 B1-28” modelinde uygulanan ısıl işlem prosesi, genellikle diş yüzeylerinde indüksiyon veya alev sertleştirme yöntemleriyle gerçekleştirilir. Bu işlem, dişlerin yüzey katmanında yüksek sertlikte (tipik olarak 55-60 HRC) bir martenzitik yapı oluştururken, dişlinin çekirdek bölgesinin daha tok ve sünek kalmasını sağlar. Yüksek yüzey sertliği, dişlerin abrazif aşınmaya, temas yorulmasına ve pitting oluşumuna karşı direncini dramatik bir şekilde artırır, bu da dişli ömrünü uzatır. Çekirdekteki tokluk ise, dişlinin ani darbe yüklerini ve şokları sönümleme kapasitesini artırarak çatlama veya kırılma riskini minimize eder. Bu çift fazlı mekanik özellik profili, dişlinin ağır hizmet tipi endüstriyel ortamlarda, yüksek tork ve sürekli çalışma koşulları altında dahi güvenilir ve uzun ömürlü performans sergilemesini temin eden kritik bir mühendislik avantajıdır.
3/4 inç zincir adımı ve B1 tipi flanş konfigürasyonu, sistem entegrasyonu açısından ne gibi teknik avantajlar sunar?
3/4 inç (19.05 mm) zincir adımı, bu dişlinin ANSI 60 ve ISO 12B serisi makaralı zincirlerle doğrudan uyumlu olmasını sağlar. Bu uluslararası standartlara uygunluk, mühendislik tasarımında ve yedek parça tedarikinde geniş bir esneklik sunar, zira bu zincir tipleri endüstriyel uygulamalarda oldukça yaygındır. B1 tipi flanş (hub) konfigürasyonu ise, dişlinin mil üzerine entegre bir göbek aracılığıyla kolayca ve hassas bir şekilde monte edilmesini sağlar. Bu tek taraflı göbek yapısı, montaj sırasında eksenel kaçıklıkları minimize ederek, dişli ile mil arasındaki bağlantının sağlamlığını ve merkezlenmesini artırır. Sonuç olarak, sistemin dinamik dengesi iyileşir, yataklar üzerindeki radyal yükler azalır ve montaj süreci hızlanır. Bu standartlaştırılmış tasarım, mevcut otomasyon sistemlerine veya yeni projelere hızlı ve sorunsuz entegrasyon imkanı sunarak, mühendislik ve bakım maliyetlerini optimize eder.
28 dişli profilin seçimi, güç aktarım sistemlerinin performansını ve verimliliğini nasıl optimize eder?
28 dişli profil, belirli güç aktarım sistemlerinde optimum performans ve verimlilik sağlamak üzere mühendislik hesaplamalarıyla belirlenmiş bir konfigürasyondur. Diş sayısı, zincirle etkileşimde oluşan chordal etkiyi (zincirin düzgün bir çokgen üzerinde hareket etmesinden kaynaklanan hız dalgalanması) ve dolayısıyla titreşimi minimize etmede kritik bir rol oynar. Daha yüksek diş sayıları genellikle daha düzgün bir hareket ve daha az titreşim sağlar. 28 diş, özellikle orta ila yüksek hızlı uygulamalarda, zincir makaraları ile dişler arasında daha fazla temas noktası oluşturarak yük dağılımını iyileştirir ve diş başına düşen gerilimi azaltır. Bu durum, hem dişlinin hem de zincirin aşınma ömrünü uzatır. Ayrıca, belirli bir giriş hızı ve torkunda istenen çıkış hızını ve torkunu elde etmek için hassas bir redüksiyon oranı sunar, bu da sistemin genel verimliliğini artırır ve enerji kayıplarını minimize eder. Hassas CNC işleme ile üretilen bu diş profili, zincirle mükemmel bir kinematik uyum sağlayarak güç aktarımında akıcılığı ve doğruluğu maksimize eder.
Bu zincir dişlinin ağır hizmet tipi endüstriyel ortamlardaki uzun ömürlü performansı hangi mühendislik prensipleriyle sağlanmaktadır?
“3/4 Zincir Dişli 12 B1-28” modelinin ağır hizmet tipi endüstriyel ortamlardaki uzun ömürlü performansı, bir dizi temel mühendislik prensibinin birleşimiyle sağlanır. Birincisi, yüksek kaliteli alaşımlı çelik seçimi, dişlinin temel mukavemetini ve yorulma direncini garanti eder. İkincisi, diş yüzeylerine uygulanan kontrollü ısıl işlem (yüzey sertleştirme), dişlerin aşınma ve temas yorulmasına karşı direncini artırarak operasyonel ömrü uzatır. Üçüncüsü, bilgisayar destekli tasarım (CAD) ve CNC işleme ile elde edilen hassas diş profili geometrisi, zincirle optimum etkileşimi sağlayarak sürtünmeyi, titreşimi ve enerji kayıplarını minimize eder. Dördüncüsü, B1 tipi flanş konfigürasyonu, mil üzerine sağlam ve merkezlenmiş bir montaj sağlayarak eksenel kaçıklıkları ve dolayısıyla yataklar üzerindeki gereksiz radyal yükleri azaltır. Son olarak, endüstriyel standartlara (ANSI 60 / ISO 12B) tam uyum, dişlinin diğer sistem bileşenleriyle sorunsuz entegrasyonunu ve modülerliğini sağlayarak, bakım ve değişim süreçlerini basitleştirir. Bu entegre mühendislik yaklaşımı, dişlinin zorlu koşullar altında dahi kesintisiz ve güvenilir çalışmasını garanti eder.
