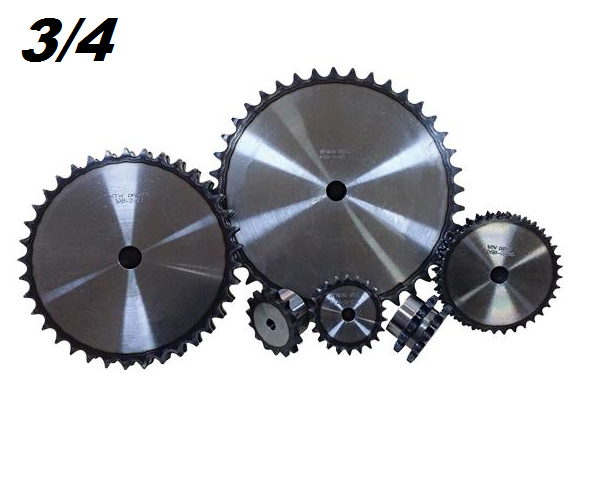

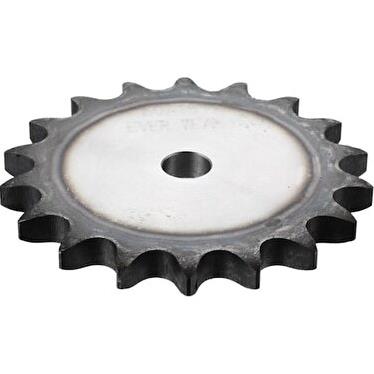

3/4 Zincir Dişli 12 B1-13
Ürün Hakkında Detaylı İnceleme
3/4 Zincir Dişli 12 B1-13, endüstriyel güç aktarım sistemlerinde dönme hareketini ve torku bir mil üzerinde bulunan tahrik elemanından (motor, redüktör çıkışı) diğer bir mile (tahrik edilen ekipman) zincir vasıtasıyla iletmek üzere tasarlanmış mekanik bir bileşendir. Bu dişli, 3/4 inç (19.05 mm) adım ölçüsüne sahip makaralı zincirlerle uyumlu olup, ISO 12B-1 standardına göre tek sıralı B serisi zincirler için optimize edilmiştir. 13 dişli konfigürasyonu, belirli bir tahrik hızı ve istenen çıkış hızı arasında hassas bir oranlama sağlayarak sistemin kinematik gereksinimlerini karşılar. Dişli profili, zincir makaraları ile optimum temas yüzeyi oluşturacak şekilde hassas bir şekilde işlenmiştir; bu, zincirin dişli üzerine düzgün bir şekilde oturmasını, yükün dişler arasında homojen dağılmasını ve “kordal hareket” (poligonal etki) olarak bilinen hız dalgalanmalarının minimize edilmesini sağlar. Bu mühendislik yaklaşımı, güç aktarım verimliliğini artırırken, sistemdeki titreşimi, gürültüyü ve aşınmayı azaltarak operasyonel sürekliliği maksimize eder.
Ürünün malzeme seçimi ve üretim süreçleri, zorlu endüstriyel koşullarda uzun ömürlü ve güvenilir performans sağlamak üzere titizlikle belirlenmiştir. 3/4 Zincir Dişli 12 B1-13, yüksek mukavemetli alaşımlı çelikten imal edilmiştir; bu malzeme seçimi, dişlinin yüksek tork yükleri altında plastik deformasyona uğramadan veya kırılmadan çalışabilmesi için gerekli çekme dayanımı ve yorulma direncini sağlar. Diş yüzeylerine uygulanan özel ısıl işlem, genellikle indüksiyon sertleştirme veya sementasyon gibi yöntemlerle gerçekleştirilir, bu da yüzeyde yüksek bir sertlik (örneğin, 50-60 HRC) ve aşınma direnci oluştururken, dişlinin çekirdek kısmının daha tok ve darbelere karşı dayanıklı kalmasını temin eder. Bu diferansiyel sertlik yapısı, dişli ömrünü önemli ölçüde uzatır ve aşınma, çukurlaşma (pitting) ve diş dibi yorulması gibi yaygın arıza modlarına karşı direnci artırır. Endüstriyel standartlara (DIN 8187 / ISO 606) uygun olarak üretilen bu dişli, standart mil çapları ve anahtar yuvaları için pilot delikli veya işlenmiş delikli konfigürasyonlarda sunularak mevcut veya yeni tasarlanacak sistemlere kolayca entegre edilebilir. Konveyör sistemleri, malzeme taşıma ekipmanları, CNC tezgahları ve genel imalat hatları gibi çeşitli endüstriyel otomasyon uygulamalarında güvenilir bir güç aktarım çözümü olarak kullanılmaktadır.
3/4 Zincir Dişli 12 B1-13 Avantajları
Yüksek Tork Aktarım Kapasitesi: 3/4 inç adım ve 13 dişli konfigürasyonu, ISO 12B-1 serisi makaralı zincirlerle optimum etkileşim sağlayarak, yüksek tork değerlerinin güvenilir bir şekilde iletilmesine olanak tanır. Dişli, zincir makaraları ile temas ettiğinde oluşan gerilmelerin, diş profilinin geometrik optimizasyonu ve yüksek mukavemetli alaşımlı çelik malzeme seçimi sayesinde homojen bir şekilde dağıtılması, diş dibi gerilmelerini minimize eder. Bu durum, özellikle ani yük değişimlerinin veya sürekli ağır yüklerin bulunduğu uygulamalarda, dişlinin plastik deformasyon veya yorulma kırılması riskini azaltarak maksimum güç aktarım verimliliği ve sistem stabilitesi sunar.
Termal İşlemle Geliştirilmiş Yüzey Dayanımı: Dişli yüzeylerine uygulanan özel ısıl işlem (örneğin, indüksiyon sertleştirme), malzemenin mikroyapısını dönüştürerek yüzey sertliğini önemli ölçüde artırır. Bu işlem, dişlerin aşınma direncini, çukurlaşma (pitting) yorulmasına karşı dayanımını ve darbeler karşısındaki mukavemetini yükseltir. Yüksek yüzey sertliği, dişli ile zincir makaraları arasındaki temas noktalarında oluşan sürtünme ve yuvarlanma gerilmelerine karşı üstün bir bariyer oluşturur. Aynı zamanda, dişlinin çekirdek kısmının daha tok kalması, darbe yükleri altında çatlak ilerlemesini yavaşlatır ve genel yorulma ömrünü uzatarak bakım aralıklarını seyreltir ve operasyonel kesintileri minimize eder.
Optimizasyonlu Diş Geometrisi ve Üretim Hassasiyeti: Bu zincir dişlisi, modern CNC işleme teknolojileri kullanılarak milimetrik toleranslarla üretilmiştir. Diş profilinin (genellikle modifiye edilmiş involüt veya sikloidal yaklaşımlar) ve adımın hassas kontrolü, zincir makaralarının dişli üzerine pürüzsüz ve doğru bir şekilde oturmasını sağlar. Bu hassasiyet, zincir ile dişli arasındaki boşluğu (backlash) minimuma indirerek “kordal hareket” etkisini azaltır, bu da sistemde daha az titreşim, daha düşük gürültü seviyesi ve daha kararlı bir hız aktarımı anlamına gelir. Yüksek üretim hassasiyeti, yükün zincirdeki tüm makaralara ve dişli üzerindeki temas noktalarına eşit şekilde dağılmasını sağlayarak, lokalize aşınmayı ve erken arızayı önler, böylece sistemin genel verimliliğini ve ömrünü artırır.
Teknik Özellikler ve Kapasite
| Özellik | Değer/Açıklama |
|---|---|
| Ürün Kodu | 12 B1-13 |
| Diş Sayısı | 13 Adet |
| Zincir Pitch (Adım) | 3/4 inç (19.05 mm) |
| Zincir Tipi Uyumluluğu | ISO 12B-1 (B Serisi Tek Sıra Makaralı Zincir) |
| Malzeme | Yüksek Mukavemetli Alaşımlı Çelik (Örn: C45 veya 42CrMo4 benzeri) |
| Isıl İşlem | Endüksiyon Sertleştirme (Diş Yüzeyleri, min. 50 HRC) |
| Üretim Standardı | DIN 8187 / ISO 606 (Zincir Dişlileri için Teknik Şartname) |
| Montaj Tipi | Pilot Delik (Müşteri spesifikasyonlarına göre işlenebilir) |
Teknik Sıkça Sorulan Sorular (SSS)
3/4 inç zincir adımının, dişlinin kinematik özellikleri ve güç aktarım kapasitesi üzerindeki etkisi nedir?

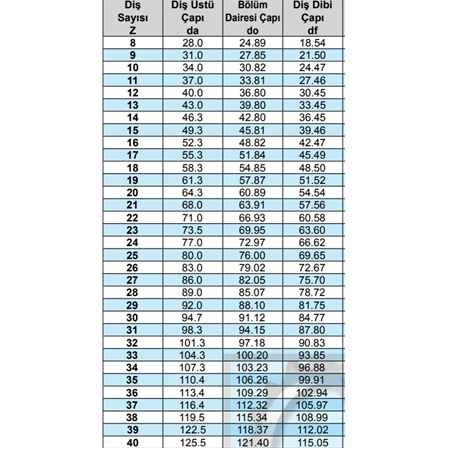

3/4 inç (19.05 mm) zincir adımı, dişlinin adım dairesi çapını (pitch circle diameter – PCD) doğrudan belirleyen temel bir parametredir. PCD, diş sayısı (13) ve zincir adımı (p) kullanılarak PCD = p / sin(180°/N) formülüyle hesaplanır. Bu çap, zincirin dişli üzerinde hareket ettiği teorik çizgiyi temsil eder ve tahrik ile tahrik edilen dişliler arasındaki hız oranını belirler. Daha büyük bir adım, belirli bir diş sayısı için daha büyük bir PCD ve dolayısıyla daha yüksek bir çevresel hız potansiyeli anlamına gelirken, aynı zamanda zincirdeki her bir makara ile dişli arasındaki temas süresini ve yük taşıma kapasitesini etkiler. 3/4 inç adımı, orta ila yüksek tork gerektiren uygulamalar için uygun bir denge sunar; zira daha küçük adımlar daha yüksek hızlara izin verirken tork kapasitesini düşürebilir, daha büyük adımlar ise torku artırırken hız limitlerini düşürebilir ve kordal etkiyi belirginleştirebilir.
Dişli yüzeylerine uygulanan özel ısıl işlemin, operasyonel ömür ve arıza modlarına karşı direnç açısından sağladığı spesifik metalurjik faydalar nelerdir?
Özel ısıl işlem, genellikle indüksiyon sertleştirme veya sementasyon gibi yöntemlerle, dişli yüzeylerinde martensitik dönüşüm yoluyla yüksek sertlikte bir tabaka oluşturur. Bu işlem, yüzeyde yaklaşık 50-60 HRC gibi yüksek bir sertlik değeri elde edilmesini sağlar. Metalurjik olarak, bu sert tabaka, aşındırıcı partiküllerin neden olduğu abrasif aşınmaya, temas yorulması sonucu oluşan çukurlaşmaya (pitting fatigue) ve yüksek temas gerilmelerine karşı üstün bir direnç gösterir. Ayrıca, ısıl işlem sırasında yüzeyde oluşan basma gerilmeleri, çatlak başlangıcını geciktirerek ve çatlak ilerlemesini yavaşlatarak diş dibi yorulma direncini artırır. Dişlinin çekirdek kısmı ise daha düşük sertlikte ve daha yüksek toklukta kalarak, darbe yükleri altında enerji absorbe etme kapasitesini korur ve ani kırılmaları önler. Bu diferansiyel sertlik profili, dişlinin hem yüzey aşınmasına hem de çekirdek yorulmasına karşı optimize edilmiş bir direnç sergilemesini sağlar.
13 dişli konfigürasyonu, kordal hareket ve genel sistem titreşimi gibi operasyonel özellikleri, farklı diş sayılarına sahip dişlilere kıyasla nasıl etkiler?
13 dişli konfigürasyonu, zincir tahrik sistemlerinde “kordal hareket” veya “poligonal etki” olarak bilinen olguyu etkiler. Bu etki, zincir makaralarının dişli üzerinde düz bir çizgi yerine bir çokgenin kenarları boyunca hareket etmesinden kaynaklanan anlık hız dalgalanmalarıdır. Daha az diş sayısına sahip dişlilerde (örneğin 13 diş), bu çokgen etkisi daha belirgin olup, zincir hızında daha büyük periyodik değişimlere yol açar. Bu durum, sistemde daha yüksek titreşim seviyeleri, artan gürültü ve potansiyel olarak daha hızlı aşınma anlamına gelebilir. Ancak, 13 dişli dişliler, belirli hız azaltma oranlarını elde etmek için kompakt çözümler sunar ve daha yüksek tork aktarım kapasitesi sağlayabilir. Kordal hareketin olumsuz etkilerini azaltmak için, uygun zincir gerginliği, hassas montaj, yeterli yağlama ve sistemin doğal frekanslarından uzak duracak şekilde çalışma hızlarının seçilmesi gibi mühendislik yaklaşımları uygulanmalıdır.
Bu zincir dişlisinin optimum performansını sağlamak ve erken aşınmayı önlemek için montaj ve hizalama süreçlerinde dikkat edilmesi gereken kritik tasarım hususları nelerdir?
Optimum performans ve uzun ömür için 3/4 Zincir Dişli 12 B1-13’ün montaj ve hizalaması kritik öneme sahiptir. İlk olarak, şaftın ve dişlinin eksenel hizalaması mutlak olmalıdır; tahrik ve tahrik edilen dişlilerin merkez hatları, zincir düzlemine paralel ve aynı düzlemde olmalıdır. Herhangi bir açısal veya paralel yanlış hizalama, zincirde ve dişli dişlerinde anormal gerilmelere, kenar aşınmasına ve erken yorulmaya yol açar. İkinci olarak, şaftın konsantrikliği ve dişlinin salgısı (runout) minimum toleranslarda tutulmalıdır; aşırı salgı, dinamik yükleri artırır ve titreşime neden olur. Üçüncü olarak, uygun zincir gerginliği sağlanmalıdır; çok gevşek bir zincir kordal hareketi artırırken, çok gergin bir zincir yataklara ve zincire aşırı yük bindirir. Son olarak, anahtar yuvasının hassas işlenmesi ve anahtarın sıkı oturması, tork aktarımı sırasında dişli ile şaft arasında kaymayı önler. Tüm bu faktörler, sistemin mekanik verimliliğini, gürültü seviyesini ve operasyonel ömrünü doğrudan etkiler.
