1.1 Hız Kontrol Cihazı Siemens 220
Ürün Hakkında Detaylı İnceleme

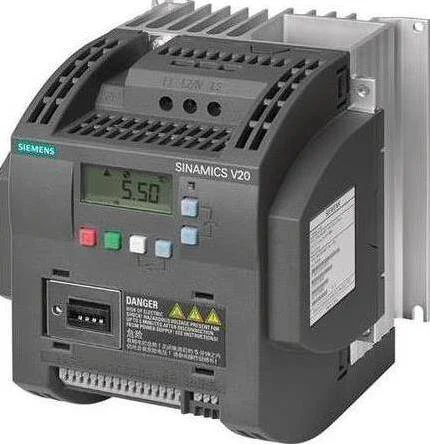

Siemens Sinamics V20 6SL3210-5BB21-1UV1 model numaralı bu 1.1 kW güç kapasiteli hız kontrol cihazı, endüstriyel otomasyon sistemlerinde üç fazlı asenkron motorların hızını, torkunu ve yönünü hassas bir şekilde kontrol etmek üzere tasarlanmış bir frekans konvertörüdür. Cihaz, standart tek fazlı AC 200-240V şebeke gerilimini alarak, dahili doğrultucu ve evirici (inverter) devreleri vasıtasıyla değişken frekans ve gerilime sahip üç fazlı AC çıkış sinyali üretir. Bu dönüşüm, motorun stator sargılarına uygulanan gerilim ve frekansın ayarlanmasıyla motorun senkron hızının değiştirilmesine olanak tanır. V/f (Gerilim/Frekans) kontrolü ve Akı Vektör Kontrolü (FCC) gibi gelişmiş kontrol algoritmaları sayesinde, motorun nominal devrinin altında veya üstünde stabil bir çalışma sağlanırken, özellikle düşük hızlarda dahi yüksek tork performansı elde edilebilir. Bu yetenek, motorun kalkış ve duruş rampalarının kontrolü, proses gereksinimlerine göre hızın dinamik olarak ayarlanması ve mekanik sistem üzerindeki gerilimin azaltılması gibi kritik mühendislik avantajları sunar.
Cihazın malzeme yapısı, endüstriyel ortamların zorlu koşullarına dayanacak şekilde tasarlanmıştır; IP20 koruma sınıfı, cihazın toz ve katı cisimlere karşı belirli bir koruma seviyesine sahip olduğunu, ancak doğrudan su temasına veya aşırı nemli ortamlara uygun olmadığını belirtir, bu nedenle genellikle bir pano veya muhafaza içinde montajı önerilir. Termal yönetim, cihazın uzun ömürlü ve kararlı çalışması için kritik olup, FSA kasa yapısı kompakt boyutlar sunarken, yan yana montajda dahi yeterli soğutma performansı için belirlenen boşlukların bırakılması esastır. Sistem entegrasyonu açısından, dahili RS485 portu üzerinden USS ve Modbus RTU haberleşme protokollerini destekleyerek, PLC (Programlanabilir Mantıksal Denetleyici) ve HMI (İnsan Makine Arayüzü) sistemleriyle kolayca entegre edilebilir, bu da merkezi kontrol ve izleme imkanı sunar. Bu 1.1 kW’lık sürücü, hafif ve orta ölçekli konveyör bantları, HVAC sistemlerindeki fan ve pompalar, karıştırıcılar, yoğurucular, küçük ölçekli ekstrüderler, etiketleme ve dolum makineleri gibi çok çeşitli endüstriyel uygulamalarda enerji verimliliği ve proses optimizasyonu sağlamak üzere konumlandırılmıştır.
1.1 Hız Kontrol Cihazı Siemens 220 Avantajları
Gelişmiş Motor Kontrol Algoritmaları ile Yüksek Performans: Siemens Sinamics V20, V/f (Gerilim/Frekans) kontrolü ve Akı Vektör Kontrolü (FCC) gibi iki temel kontrol modunu destekleyerek, 1.1 kW gücündeki asenkron motorlar için geniş bir performans yelpazesi sunar. V/f kontrolü, genellikle sabit tork gerektirmeyen fan ve pompa gibi uygulamalarda basit ve enerji verimli bir çözüm sağlarken, FCC modu, motorun stator akısını doğrudan kontrol ederek daha hassas tork üretimi ve hız regülasyonu imkanı tanır. Bu, özellikle düşük devirlerde yüksek kalkış torku gerektiren konveyörler veya karıştırıcılar gibi uygulamalarda motorun daha stabil ve verimli çalışmasını sağlar, mekanik sistem üzerindeki ani yüklenmeleri minimize eder ve proses kalitesini artırır.
Entegre Enerji Verimliliği Fonksiyonları ile Operasyonel Maliyet Optimizasyonu: Cihaz, entegre ECO modu ve “Uyku” (Hibernation) fonksiyonu gibi akıllı enerji yönetim özellikleriyle donatılmıştır. ECO modu, motorun yük altında olmadığı durumlarda veya düşük yük koşullarında motor akısını optimize ederek enerji tüketimini otomatik olarak azaltır. Bu, özellikle pompa ve fan gibi değişken torklu uygulamalarda, yükün azalmasıyla birlikte motorun çektiği akımın ve dolayısıyla tüketilen gücün önemli ölçüde düşürülmesini sağlar. Hibernation fonksiyonu ise, belirli bir süre boyunca motorun minimum yük seviyesinin altına düşmesi durumunda sürücüyü ve motoru otomatik olarak uyku moduna alarak enerji tasarrufu sağlar ve yük tekrar yükseldiğinde otomatik olarak devreye girer. Bu mekanizmalar, işletmelerin enerji maliyetlerini %60’a varan oranlarda düşürme potansiyeli sunar ve karbon ayak izini azaltmaya katkıda bulunur.
Kompakt Tasarım ve Hızlı Devreye Alma ile Montaj ve Bakım Kolaylığı: Siemens Sinamics V20’nin FSA kasa yapısı, endüstriyel panolarda minimum yer kaplayacak şekilde tasarlanmıştır ve yan yana montaja olanak tanır, bu da sınırlı alana sahip uygulamalarda veya modernizasyon projelerinde önemli bir avantaj sağlar. Kompakt boyutlarına rağmen, termal performanstan ödün vermeden güvenilir çalışma sunar. Cihazın devreye alma süreci, dahili Temel Operatör Paneli (BOP) ve önceden tanımlanmış uygulama makroları (örneğin, pompa, fan, konveyör, kompresör gibi) sayesinde oldukça basitleştirilmiştir. Bu makrolar, kullanıcıların temel parametreleri hızlıca ayarlamasına ve cihazı dakikalar içinde çalışır duruma getirmesine olanak tanır. Bu özellik, kurulum ve bakım süreçlerinde harcanan zamanı ve işçilik maliyetlerini önemli ölçüde azaltarak toplam sahip olma maliyetini optimize eder ve işletme verimliliğini artırır.
Teknik Özellikler ve Kapasite
| Özellik | Değer/Açıklama |
|---|---|
| Ürün Kodu | 6SL3210-5BB21-1UV1 |
| Güç Çıkışı | 1.1 kW / 1.5 HP |
| Giriş Faz ve Gerilimi | 1 Faz AC 200-240 V (-10% / +10%) |
| Çıkış Akımı (Nominal) | 5.6 A |
| Kontrol Modları | V/f, Akı Vektör Kontrolü (FCC) |
| Haberleşme Portları | USS, Modbus RTU (RS485 üzerinden) |
| Koruma Sınıfı | IP20 |
| Filtre Durumu | Dahili EMC filtresi bulunmamaktadır (Unfiltered) |
Teknik Sıkça Sorulan Sorular (SSS)
Bu sürücüde dahili EMC filtresi bulunmamasının endüstriyel ortamlardaki elektromanyetik uyumluluk (EMC) üzerindeki teknik etkileri nelerdir ve bu durumda hangi önlemler alınmalıdır?
Siemens Sinamics V20 6SL3210-5BB21-1UV1 modelinin dahili bir EMC filtresi içermemesi, özellikle hassas elektronik cihazların veya haberleşme sistemlerinin bulunduğu endüstriyel ortamlarda elektromanyetik uyumluluk (EMC) açısından dikkate alınması gereken bir durumdur. Frekans konvertörleri, anahtarlamalı güç elektroniği devreleri (IGBT’ler) kullanarak motoru besler ve bu anahtarlama işlemleri yüksek frekanslı harmonikler ve elektromanyetik gürültü (EMI) üretir. Dahili filtrenin olmaması, bu gürültünün şebekeye geri yansımasına (iletilen emisyon) veya çevredeki ekipmanlara havadan yayılmasına (yayılan emisyon) neden olabilir. Bu durum, yakındaki sensörlerin, PLC’lerin, haberleşme kablolarının veya diğer hassas elektronik cihazların hatalı çalışmasına, veri bozulmasına veya hatta arızalanmasına yol açabilir. Bu teknik etkiyi minimize etmek için, sürücünün girişine harici bir EMC filtresi (örneğin, C2 veya C3 sınıfı) takılması, motor besleme kablosu olarak blendajlı (ekranlı) kablo kullanılması ve bu blendajın sürücü ve motor tarafında uygun şekilde topraklanması, ayrıca kontrol sinyal kablolarının güç kablolarından ayrı rotalarda çekilmesi ve blendajlı kontrol kablolarının tercih edilmesi gibi önlemler alınmalıdır. Bu, EN 61800-3 standardının gerekliliklerini karşılamak ve sistemin genel kararlılığını sağlamak için kritik öneme sahiptir.
Siemens Sinamics V20’deki “Keep Running Mode” (P1210) fonksiyonunun teknik çalışma prensibi ve kritik uygulamalardaki faydaları nelerdir?
Siemens Sinamics V20’nin “Keep Running Mode” (P1210 parametresi ile etkinleştirilen) fonksiyonu, sürücünün kısa süreli şebeke gerilim düşmeleri (sag) veya kesintileri (dip) gibi anormal şebeke koşullarında dahi motoru çalışır durumda tutarak üretim kayıplarını önlemeyi amaçlayan gelişmiş bir özelliktir. Bu modun teknik çalışma prensibi, sürücünün dahili DC bara gerilimini sürekli olarak izlemesine dayanır. Şebeke geriliminde bir düşüş tespit edildiğinde ve DC bara gerilimi belirli bir eşik değerinin altına indiğinde, sürücü motorun kinetik enerjisini kullanarak DC bara gerilimini destekler. Bu, motorun bir jeneratör gibi çalışarak DC bara gerilimine enerji geri beslemesi yapmasıyla gerçekleşir. Sürücü, bu esnada motorun hızını geçici olarak azaltabilir (kinetik tamponlama) veya motoru minimum hızda tutmaya çalışabilir. Şebeke gerilimi normale döndüğünde, sürücü motoru ayarlanmış hıza geri çıkarır. Bu fonksiyonun kritik uygulamalardaki faydaları oldukça fazladır: Özellikle kararsız şebeke altyapısına sahip bölgelerde veya üretim hattında anlık duruşların büyük maliyetlere yol açtığı proseslerde (örneğin, sürekli üretim hatları, tekstil makineleri, ekstrüderler), “Keep Running Mode” sayesinde sürücünün hata vermeden çalışmaya devam etmesi, üretim kesintilerini ve buna bağlı olarak ortaya çıkabilecek hurda ürün miktarını minimize eder. Bu, sistemin genel güvenilirliğini ve kullanılabilirliğini artırarak operasyonel sürekliliği sağlar.
Sinamics V20’de bulunan V/f kontrol modu ile Akı Vektör Kontrolü (FCC) modu arasındaki temel teknik farklar nelerdir ve belirli bir uygulama için doğru kontrol modunu seçerken hangi mühendislik kriterleri göz önünde bulundurulmalıdır?
Sinamics V20’deki V/f (Gerilim/Frekans) kontrol modu ve Akı Vektör Kontrolü (FCC) modu, asenkron motorların kontrolünde farklı prensiplere dayanır. V/f kontrolü, motorun stator sargılarına uygulanan gerilim ile frekans arasındaki oranı sabit tutarak motorun manyetik akısını ve dolayısıyla torkunu kontrol etmeye çalışır. Bu yöntem, basit yapısı ve düşük işlemci gücü gereksinimi nedeniyle genellikle fan, pompa gibi değişken torklu ve hassas hız regülasyonu gerektirmeyen uygulamalarda tercih edilir. Ancak, düşük hızlarda motorun tork üretme kabiliyeti sınırlıdır ve hız değişimlerine tepkisi daha yavaştır. Akı Vektör Kontrolü (FCC) ise, motorun stator akısını ve tork üreten akım bileşenlerini birbirinden bağımsız olarak kontrol etmeye olanak tanır. Bu, motorun manyetik akısını doğrudan kontrol ederek, özellikle düşük hızlarda dahi yüksek ve stabil tork üretimi sağlar ve hız değişimlerine daha dinamik tepki verir. FCC, motorun kayma frekansını izleyerek daha hassas hız ve tork kontrolü sunar. Bir uygulama için doğru kontrol modunu seçerken göz önünde bulundurulması gereken mühendislik kriterleri şunlardır: Uygulamanın tork gereksinimi (sabit torklu mu, değişken torklu mu?), hız regülasyonunun hassasiyeti (±% kaç tolerans kabul edilebilir?), düşük hızlarda tork performansı beklentisi, dinamik tepki süresi gereksinimi ve maliyet kısıtlamaları. Örneğin, bir konveyör bandı veya karıştırıcı gibi sabit tork ve hassas hız kontrolü gerektiren uygulamalar için FCC modu daha uygunken, bir havalandırma fanı veya sirkülasyon pompası gibi değişken torklu ve daha az hassasiyet gerektiren uygulamalar için V/f kontrolü yeterli ve daha ekonomik bir çözüm sunar.
1.1 kW’lık bir asenkron motorun Sinamics V20 sürücüsü ile optimum performans ve koruma sağlaması için motor parametrelerinin (P0304 – P0311) doğru şekilde girilmesi neden kritik öneme sahiptir ve bu parametreler neleri ifade eder?
1.1 kW’lık bir asenkron motorun Siemens Sinamics V20 sürücüsü ile optimum performans ve koruma sağlaması için motor parametrelerinin (P0304 – P0311) doğru şekilde girilmesi kritik öneme sahiptir çünkü sürücü, motorun elektriksel ve mekanik özelliklerini bu parametreler aracılığıyla öğrenir ve kontrol algoritmalarını bu bilgilere göre ayarlar. Motor parametreleri, sürücünün motoru doğru bir şekilde modellemesini, aşırı yük durumlarını tespit etmesini, termal koruma sağlamasını ve en verimli şekilde çalışmasını sağlar. Bu parametreler genellikle motorun tip etiketinden alınır ve şunları ifade eder: P0304 (Motor nominal gerilimi), P0305 (Motor nominal akımı), P0307 (Motor nominal gücü), P0308 (Motor nominal güç faktörü), P0309 (Motor nominal frekansı), P0310 (Motor nominal devri) ve P0311 (Motor nominal verimi). Bu değerlerin yanlış girilmesi durumunda, sürücü motoru yanlış bir modelle çalıştırabilir; bu da motorun aşırı ısınmasına, verimsiz çalışmasına, nominal torkunu üretememesine veya hatta kalıcı hasar görmesine neden olabilir. Örneğin, nominal akımın yanlış girilmesi, sürücünün motoru aşırı yükten koruma eşiğini yanlış belirlemesine yol açabilir. Nominal devrin yanlış girilmesi, hız kontrolünün hassasiyetini ve dinamik tepkisini olumsuz etkileyebilir. Doğru parametre girişi, sürücünün motor koruma fonksiyonlarını (termal model, aşırı akım koruması) etkin bir şekilde kullanmasını, enerji verimliliğini maksimize etmesini ve motorun ömrünü uzatmasını sağlar, böylece sistemin genel güvenilirliği ve performansı artırılır.
