0,75 kW 220V Motor Sürücü İnverter + 0.75 kW 24000 RPM ER20 Spindle Motor Premium Seri Seti
13,450.80₺
Stokta
📦 Kategori: 0.75 Kw Hız Kontrol Cihazları

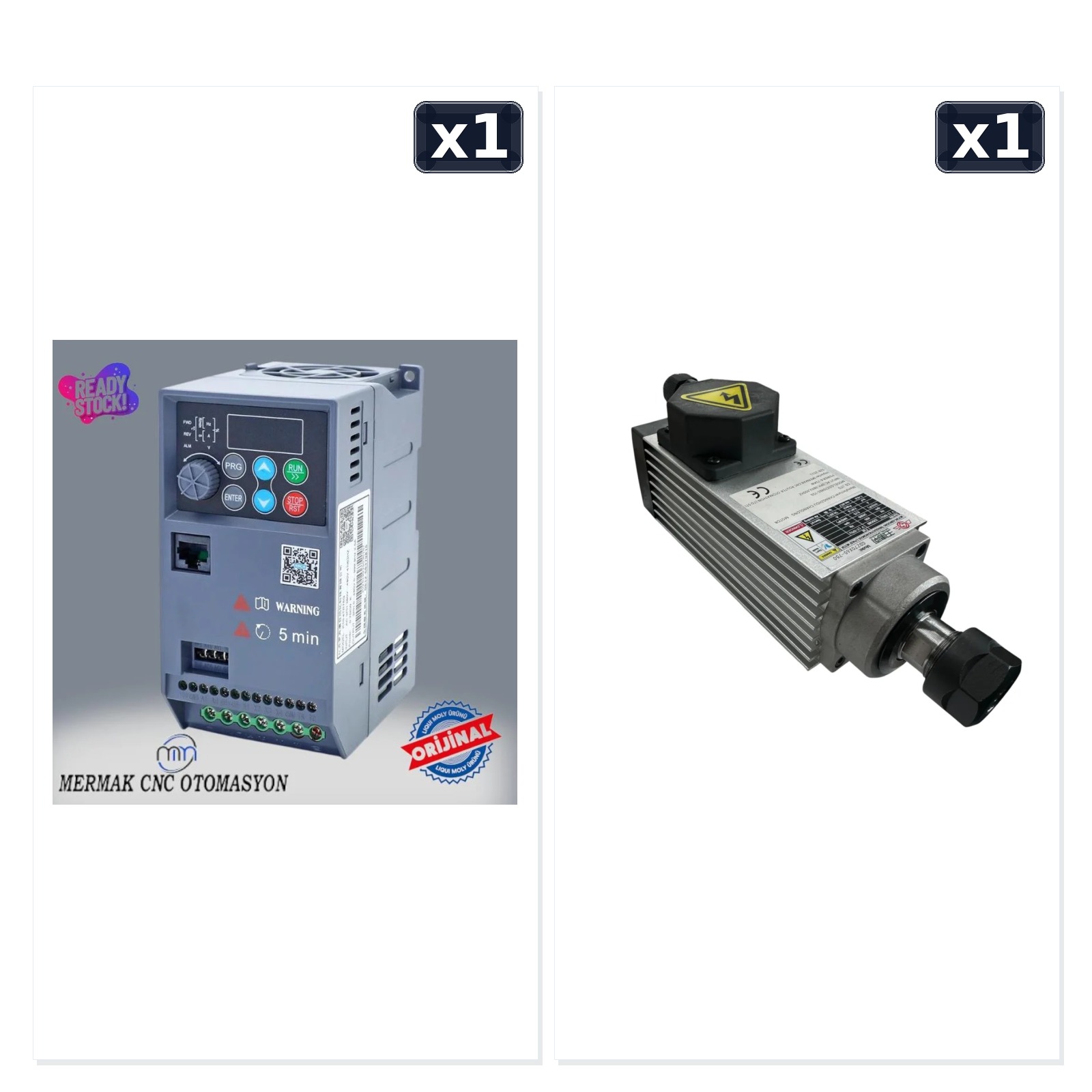

Paket İçeriği
0,75 kW 220V Motor Sürücü İnverter
K10-2SR75G
x1
0.75 kW 24000 RPM ER20 Spindle Motor Premium Seri
GDZ70X65-750
x1
Perakende alım için: 0,75 kW 220V Motor Sürücü İnverter + 0.75 kW 24000 RPM ER20 Spindle Motor Premium Seri Seti - CNC-Marketi.com
Mermak güvencesiFabrikadan son kullanıcıya · ithalatçı / ana bayi · güçlü stok
İthalatçıAna bayi / distribütörGüçlü stokİyi fiyatKurumsal fatura
Stokta / siparişe uygun · Standart kullanılmamış üründe 14 gün iade; özel ölçü/kesim ürünlerinde şartlar değişebilir.
0,75 kW 220V Motor Sürücü İnverter ve 0.75 kW 24000 RPM ER20 Spindle Motor Premium Seri ürünlerinden oluşan bu paket, parçaların birlikte kullanılmasına uygun bir kombin olarak hazırlanmıştır.
📦 Paket İçeriği
x1
x1
K10 220V İnverter + 24.000 RPM ER20 Spindle Seti Nasıl Birlikte Çalışır?
Bu kombin, 0,75 kW sınıfındaki yüksek devir spindle motoru aynı güç sınıfındaki K10 motor sürücü ile birlikte kullanmak için hazırlanmıştır. Setin mantığı basittir: inverter şebeke enerjisini spindle motorun ihtiyaç duyduğu kontrollü frekans ve gerilime dönüştürür; spindle ise bu elektriksel komutu yüksek devirli kesme hareketine çevirir. Motor ve sürücünün ikisinin de 0,75 kW sınıfında olması doğru eşleşmenin temelidir; nihai devreye alma değerleri ise mutlaka spindle etiketindeki gerilim, akım, frekans ve devir bilgilerine göre girilmelidir.
SürücüK10-2SR75G / 0,75 kW / 220V sınıfı
SpindleGDZ70X65-750 / 0,75 kW
Maksimum Devir24.000 RPM
Takım TutucuER20 / Manuel
Bu İki Ürün Neden Birlikte Kullanılıyor?
Güç Sınıfı Eşleşiyor
İnverter ve spindle 0,75 kW sınıfındadır. Böylece sürücünün motoru gereksiz büyük veya küçük bir güç sınıfında yönetmesi yerine, aynı nominal güç seviyesinde bir sistem oluşturulur.
Yüksek Frekans Kontrolü
K10 sürücü maksimum ve üst frekans limitlerinin ayarlanmasına izin verir. 24.000 RPM yüksek hızlı spindle uygulamasında motor etiketindeki nominal frekans esas alınarak sürücü buna göre yapılandırılır.
ER20 Takım Esnekliği
ER20 pens sistemi, uygun ER20 penslerle farklı takım sap çaplarının kullanılmasına imkân verir. Bu, router ve gravür uygulamalarında tek bir spindle ile farklı uçlara geçişi kolaylaştırır.
70 mm Gövde Sınıfı
Spindle kaydında 70 mm gövde sınıfı doğrulanmıştır. Makine üzerindeki spindle kelepçesi ve taşıyıcı mekanik tasarım bu gövde ölçüsüne göre seçilmelidir.
İlk Kurulumda Girilecek Motor Bilgileri
K10 sürücüde motoru tanımlarken internetteki başka bir 0,75 kW motorun değerleri kullanılmamalıdır. Spindle üzerindeki gerçek etiket okunur ve aşağıdaki parametrelere karşılık gelen bilgiler girilir.
| K10 Parametresi | Girilecek bilgi | Bu setteki yaklaşım |
|---|---|---|
| F4.00 | Motor nominal gücü | Spindle kaydı 0,75 kW olarak doğrulanmıştır. |
| F4.01 | Motor nominal gerilimi | Spindle etiketindeki gerçek gerilim girilir; şebeke giriş gerilimiyle karıştırılmaz. |
| F4.02 | Motor nominal akımı | Etikette yazan akım esas alınır; tahmini amper girilmez. |
| F4.03 | Motor nominal frekansı | Yüksek hızlı spindle etiketi esas alınır. 400 Hz yalnız etikette 400 Hz yazıyorsa girilir. |
| F4.04 | Motor nominal devri | Ürün kaydı maksimum 24.000 RPM sınıfını doğrular; gerçek etiket değeri önceliklidir. |
En kritik ayar hatası: 50 Hz standart motor mantığıyla bu spindle'ı çalıştırmak veya tersine, “24.000 RPM olsun” diye etiketi doğrulamadan 400 Hz vermek doğru değildir. Spindle etiket frekansı ve deviri birlikte değerlendirilmelidir.
K10 Üzerinde Temel Çalışma Ayarları
| Parametre | Görevi | Pratik kullanım |
|---|---|---|
| F0.02 | RUN komut kaynağı | Panel, terminal veya haberleşme üzerinden çalıştırma seçilir. |
| F0.03 | Frekans/hız referansı | Panel potu, terminal, analog giriş veya haberleşme seçilebilir. |
| F0.04 | Maksimum çıkış frekansı | Spindle etiketinin izin verdiği maksimum frekansa göre sınırlandırılır. |
| F0.05 | Üst frekans limiti | Normal kullanımda aşılmaması gereken hız tavanıdır. |
| F0.10 | Hızlanma süresi | Spindle'ın sıfırdan çalışma devrine çok sert çıkmasını önlemek için uygun rampa verilir. |
| F0.11 | Yavaşlama süresi | Yüksek ataletli spindle'ın duruşta aşırı gerilim üretmemesi için gereksiz kısa tutulmaz. |
| F0.12 | Dönüş yönü | İlk testte takım takmadan doğru dönüş yönü doğrulanır. |
K10 engraving macro: Kılavuzda F0.00=4 için yüksek hızlı engraving/spindle kullanımına yönelik 400 Hz örnek makro bulunur. Bu makro yalnız spindle etiketi gerçekten bu sınıfa uygunsa kullanılmalıdır; etiketi okumadan otomatik uygulanmamalıdır.
Panelden mi, Mach3 / Kontrol Kartından mı Hız Verilecek?
1. İlk testOtomasyonu devreden çıkarıp panelden RUN ve panel potuyla düşük hız testi yapılabilir.
2. Terminal RUNHarici röle veya kontrol kartı üzerinden RUN komutu için F0.02 terminal kanalına alınabilir.
3. 0–10V hızAnalog hız referansı kullanılacaksa F0.03 AI girişine alınır ve AVI/ACI jumperı 0–10V konumuna göre doğrulanır.
4. Ölçekleme0V–10V ile minimum/maksimum frekans eşleşmesi F2.00–F2.03 üzerinden ayarlanır.
5. KalibrasyonMach3'te istenen devir ile gerçek spindle davranışı karşılaştırılarak 0–10V ölçeği kontrol edilir.
ER20 Pens Kullanımında Dikkat Edilecekler
- Takım sap çapına uygun ER20 pens kullanın; uygun olmayan pensle sap sıkıştırmaya çalışmayın.
- Pens ve somun konik yüzeylerini temiz tutun; talaş veya reçine eksantrik sıkmaya ve titreşime neden olabilir.
- Takım sapını gereksiz uzun dışarıda bırakmak salınımı ve rulman yükünü artırır.
- 24.000 RPM sınıfında balanssız, eğri veya hasarlı kesici kullanmayın.
- Takım değiştirmeden önce spindle tamamen durmalı ve enerji güvenli şekilde kesilmiş olmalıdır.
- Kesici çapı büyüdükçe uygun devir ve ilerleme değeri yeniden değerlendirilmelidir; her takım 24.000 RPM için uygun değildir.
Spindle Soğutması ve Pano Havalandırması
Ürün görsellerinde gövde üzerinde kanatlı yapı ve arka tarafta hava dolaşımına uygun mekanik tasarım görülür. Spindle'ın hava akışını engelleyecek şekilde kapalı bir muhafazaya sıkıştırılmaması, inverterin de pano içinde yeterli havalandırmaya sahip olması gerekir. K10 sürücünün taşıyıcı frekansını gereksiz yükseltmek motor sesini azaltabilir ancak sürücü ısısını artırabilir.
Isı sadece spindle problemi değildir: Yüksek devir, yanlış akım/frekans parametreleri, kör kesici, aşırı talaş yükü ve zayıf pano havalandırması hem spindle hem inverter sıcaklığını yükseltebilir. İlk devreye almada motor sesi, sıcaklık ve sürücü akım davranışı birlikte izlenmelidir.
İlk Devreye Alma Sırası
- Spindle gövdesi 70 mm kelepçede düzgün ve eksene dik bağlanır.
- İnverter ve spindle koruma topraklaması uygun pano PE/toprak noktasına alınır.
- Şebeke girişi ile inverter U/V/W motor çıkışı kesinlikle karıştırılmaz.
- F4.00–F4.04 bilgileri spindle etiketinden girilir.
- İlk test mümkünse takım takılmadan ve düşük frekansta yapılır.
- Dönüş yönü yanlışsa enerji kesildikten sonra motor faz sırası veya sürücü yön mantığı doğru yöntemle düzeltilir.
- Hız kademeli artırılır; anormal ses, titreşim, aşırı ısınma veya hata kodu varsa tam devire çıkılmaz.
- Mach3/0–10V kullanılacaksa panel testi tamamlandıktan sonra harici kontrol devreye alınır.
Hangi İşlerde Mantıklı Bir Set?
0,75 kW ve 24.000 RPM sınıfı bu paket; ahşap, plastik, kompozit, reklam/tabela malzemeleri, gravür ve uygun kesme parametreleriyle hafif metal uygulamalarında kullanılan kompakt CNC router sistemleri için değerlendirilebilir. Burada belirleyici yalnız motor gücü değildir; takım çapı, paso derinliği, ilerleme, malzeme ve makine rijitliği birlikte düşünülmelidir.
0,75 kW değeri sınırdır, vaat değildir: Büyük çaplı takım, ağır talaş kaldırma veya düşük devirde yüksek tork isteyen operasyonlarda daha yüksek güçlü spindle gerekebilir. Yüksek RPM, tek başına yüksek kesme kuvveti anlamına gelmez.
Sık Sorulan Sorular
Bu inverter 220V girişten 380V spindle çalıştırır mı?Bu ürün 220V sınıfı K10 sürücüdür ve 220→380 sınıfı ayrı inverterlerle karıştırılmamalıdır. Motor ve sürücü etiket gerilimlerinin birbiriyle uyumlu olduğu doğrulanmalıdır.
24.000 RPM için 400 Hz girmek zorunda mıyım?Yalnız spindle etiketi nominal frekansı 400 Hz ise. K10 kılavuzunda 400 Hz engraving örneği vardır fakat her motora otomatik uygulanmaz.
Mach3'ten hız kontrol edilebilir mi?Uygun kontrol kartının 0–10V çıkışı inverterin AI girişine bağlanıp ölçeklendirilirse yapılabilir. Önce inverterin panelden doğru çalıştığı doğrulanmalıdır.
ER20'nin avantajı nedir?Uygun ER20 penslerle farklı takım sap çaplarına geçiş imkânı verir ve kompakt CNC router uygulamalarında geniş takım seçeneği sağlar.
Spindle doğrudan 220V şebekeye bağlanır mı?Hayır. Bu yüksek hızlı spindle inverter üzerinden kontrollü frekans/gerilim ile sürülmek üzere kullanılmalıdır.
Yavaşlama süresini çok kısa yaparsam ne olur?Spindle ataletinden dolayı DC baraya enerji geri dönebilir ve inverter aşırı gerilim hatasına düşebilir. K10'da EHU2 gibi yavaşlama aşırı gerilim hataları bu tip durumda görülebilir.
Teknik içerik K10 ürün kaydı/kılavuzu, spindle WooCommerce teknik nitelikleri ve mevcut ürün görselleri esas alınarak hazırlanmıştır. Cihaz ve spindle üzerindeki güncel model etiketi devreye alma sırasında nihai otoritedir.
