Введение и Технический Анализ

Шаговые драйверы, находящиеся в основе систем промышленной автоматизации и управления движением, играют критически важную роль в обеспечении точных и повторяемых движений машин. Используемые в широком спектре применений, от производственных линий до робототехнических систем, от станков ЧПУ до прецизионных позиционирующих платформ, шаговые драйверы являются электронными «мозгами», которые напрямую влияют на крутящий момент, скорость и точность позиционирования двигателя. На рынке представлено множество различных марок и моделей шаговых драйверов, но особенно TB6600, DM542 и бренды Leadshine демонстрируют заметные различия с точки зрения производительности, стоимости и спектра применения. Эта техническая статья и полевое руководство подробно проанализируют эти три популярных типа шаговых драйверов с целью помочь специалистам по промышленной автоматизации в выборе правильного драйвера. Представляя широкий взгляд от основных принципов работы каждого драйвера до его технических характеристик, идеальных областей применения, а также преимуществ и недостатков в полевых условиях, мы стремимся помочь инженерам, техникам и системным интеграторам выбрать наиболее подходящее, надежное и эффективное решение для шагового драйвера для их проектов. Правильный выбор драйвера влияет не только на первоначальные инвестиционные затраты, но и напрямую на общую производительность системы, энергоэффективность, затраты на обслуживание и долгосрочную эксплуатационную надежность. Это руководство призвано стать всеобъемлющим источником информации для поддержки ваших процессов принятия решений.

Принцип Работы и Технические Данные

Шаговые драйверы — это электронные устройства, которые обеспечивают вращение шагового двигателя на определенные углы путем отправки последовательных импульсов тока на обмотки двигателя через микропроцессоры или специализированные интегральные схемы (ASIC). Частота этих импульсов определяет скорость двигателя; последовательность импульсов определяет направление двигателя; а количество импульсов определяет пройденное двигателем расстояние. Драйверы обычно работают по принципу управления током (постоянный токовый привод), стремясь поддерживать постоянный ток, проходящий через обмотки двигателя, что обеспечивает более стабильный крутящий момент двигателя во всем диапазоне скоростей. Уникальная архитектура и алгоритмы управления каждого типа драйвера делают его подходящим для различных сценариев применения и напрямую влияют на его производительность.

Шаговый Драйвер TB6600

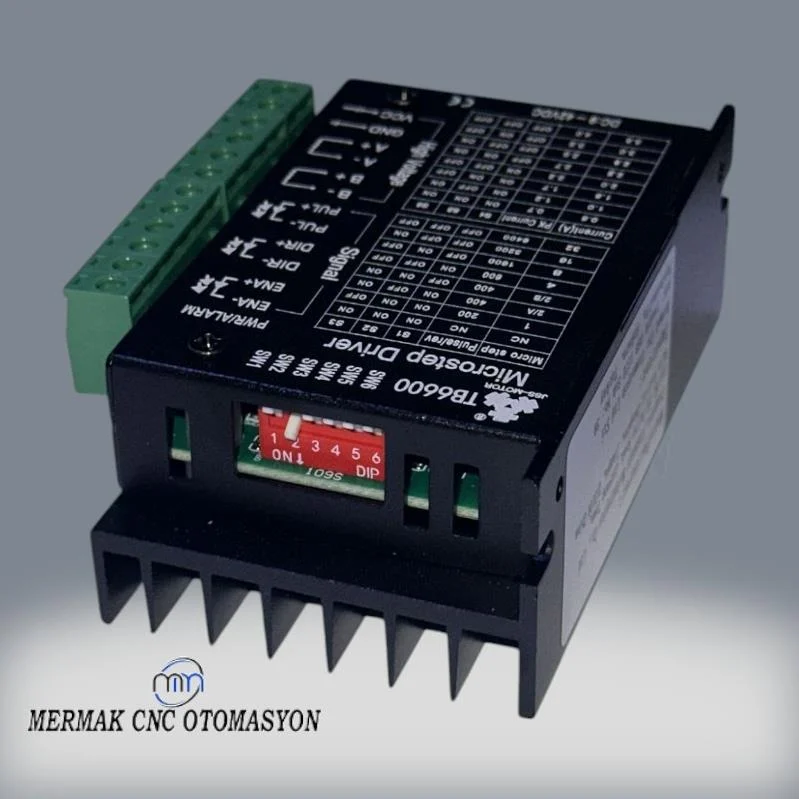

TB6600 — это экономичный шаговый драйвер, обычно основанный на интегральной схеме TB6600HG от Toshiba, который чаще всего используется для хобби-проектов и легких промышленных применений. Он встречается в 3D-принтерах, небольших станках ЧПУ, лазерных граверах и различных проектах DIY (Do-It-Yourself). Принцип его работы основан на управлении током путем отправки сигналов ШИМ (Широтно-Импульсной Модуляции) на обмотки двигателя. Этот драйвер может работать в диапазоне напряжения питания от 9В до 42В постоянного тока и обычно обеспечивает выходной ток от 3.5А (RMS) до 4А (пиковый). Возможности микрошага обычно варьируются от 1/1 (полный шаг) до 1/16, что может быть достаточно для базовых требований к точности. Его самым большим преимуществом является низкая стоимость и простая установка. Настройки тока и микрошага легко выполняются с помощью удобных DIP-переключателей. Однако у него есть некоторые ограничения для длительной и высокопроизводительной работы в промышленных условиях. В частности, могут наблюдаться такие проблемы, как потеря крутящего момента на высоких скоростях, повышенный шум двигателя и перегрев при недостаточном охлаждении. Встроенные механизмы защиты (от перегрузки по току, перегрева) обычно находятся на более базовом уровне и могут потребовать более продвинутого решения для интенсивного промышленного использования.

Шаговый Драйвер DM542 (и Аналогичные Цифровые Драйверы)

DM542 на самом деле представляет собой популярную серию цифровых драйверов шаговых двигателей, производимых многими производителями, такими как JMC, Wantai, и предназначенных для промышленных применений. В отличие от TB6600, эти драйверы используют более продвинутый алгоритм управления на основе DSP (Цифрового Сигнального Процессора). Благодаря этому они обеспечивают:

• Высокую точность и плавность хода: DSP-алгоритмы позволяют достигать более высокого разрешения микрошага (до 1/256 или даже выше), что значительно снижает вибрацию двигателя и обеспечивает более плавное движение, особенно на низких скоростях.
• Улучшенное управление током: Цифровое управление током обеспечивает более стабильный и точный ток в обмотках двигателя, что приводит к более высокому крутящему моменту на всем диапазоне скоростей и снижению нагрева двигателя.
• Расширенные функции защиты: DM542 и аналогичные драйверы обычно имеют более надежные механизмы защиты от перенапряжения, пониженного напряжения, перегрузки по току и перегрева, что повышает надежность системы в промышленных условиях.
• Диапазон напряжения и тока: Эти драйверы обычно работают с более широким диапазоном напряжения (например, 24-50В или 24-80В постоянного тока) и могут управлять двигателями с более высоким током (например, до 4.2А или 5.6А), что делает их подходящими для более мощных шаговых двигателей.
• Гибкость настройки: Многие модели DM542 предлагают возможность настройки параметров через программное обеспечение или DIP-переключатели, что позволяет точно адаптировать драйвер к конкретным характеристикам двигателя и требованиям приложения.
• Снижение шума: Благодаря более совершенным алгоритмам управления, цифровые драйверы DM542 обычно работают тише, чем аналоговые драйверы, такие как TB6600.

DM542 идеально подходит для средних и тяжелых промышленных применений, таких как фрезерные станки с ЧПУ, лазерные резаки, системы автоматического дозирования, упаковочные машины и другие системы, где требуется высокая точность, надежность и стабильность работы.

Шаговые Драйверы Leadshine

Leadshine — это один из ведущих мировых производителей систем управления движением, известный своими высококачественными и инновационными шаговыми и сервоприводами. Драйверы Leadshine, такие как серии EM, DM, AM и HBS (гибридные сервоприводы), представляют собой вершину технологий шаговых приводов, предлагая превосходную производительность и надежность для самых требовательных промышленных применений.

• Передовые технологии: Leadshine постоянно внедряет новейшие технологии DSP и алгоритмы управления, такие как антирезонанс, сглаживание микрошага и компенсация крутящего момента, для достижения беспрецедентной плавности хода, низкого уровня шума и максимального крутящего момента на высоких скоростях.
• Широкий диапазон моделей: Leadshine предлагает широкий ассортимент драйверов, способных работать с различными напряжениями (от 24В до 220В переменного тока) и токами (от 0.5А до 10А и выше), что позволяет подобрать оптимальное решение для любого шагового двигателя, от небольших NEMA 8 до мощных NEMA 42.
• Высокая точность и разрешение: Драйверы Leadshine поддерживают очень высокое разрешение микрошага, часто до 1/512 или 1/1000, обеспечивая исключительную точность позиционирования и минимизируя вибрации.
• Надежность и защита: Все драйверы Leadshine оснащены комплексными функциями защиты, включая защиту от перенапряжения, пониженного напряжения, перегрузки по току, короткого замыкания и перегрева, что гарантирует долгий срок службы и стабильную работу в самых суровых промышленных условиях.
• Программное обеспечение для настройки: Многие драйверы Leadshine поставляются с мощным программным обеспечением для ПК, которое позволяет пользователям тонко настраивать параметры драйвера, выполнять автонастройку двигателя, диагностировать проблемы и мониторить производительность в реальном времени.
• Гибридные сервоприводы (Easy Servo): Leadshine также предлагает инновационные гибридные сервоприводы (например, серии HBS), которые сочетают преимущества шаговых и сервосистем. Они обеспечивают обратную связь по положению, предотвращая потерю шагов, и предлагают более высокую скорость и крутящий момент, чем традиционные шаговые системы, при этом оставаясь более доступными, чем полноценные сервосистемы.

Драйверы Leadshine являются предпочтительным выбором для высокопроизводительных станков ЧПУ, промышленных роботов, систем автоматизации с высокими требованиями к точности и скорости, а также для приложений, где критически важна надежность и долговечность.

Сравнительная Таблица: TB6600, DM542 и Leadshine

Выбор Оптимального Драйвера для Вашего Проекта

Выбор правильного шагового драйвера является ключевым фактором для успеха вашего проекта. Вот несколько рекомендаций, основанных на ваших потребностях:

• Для бюджетных проектов и хобби: Если вы создаете 3D-принтер, небольшой лазерный гравер или другой проект, не требующий высокой точности и длительной непрерывной работы, TB6600 может быть экономически выгодным решением. Однако будьте готовы к возможным ограничениям по скорости и шуму.
• Для станков ЧПУ среднего класса и промышленной автоматизации: Для фрезерных станков с ЧПУ, плазменных резаков, систем дозирования и других промышленных применений, где требуется хорошая точность, надежность и умеренный бюджет, драйверы серии DM542 (или аналогичные цифровые драйверы) будут отличным выбором. Они предлагают значительно лучшую производительность, чем TB6600, при разумной стоимости.
• Для высокопроизводительных систем и требовательных задач: Если ваш проект включает в себя высокоточные станки ЧПУ, промышленных роботов, медицинское оборудование или другие приложения, где критически важны максимальная точность, скорость, плавность хода и абсолютная надежность, то драйверы Leadshine — это ваш выбор. Несмотря на более высокую стоимость, они обеспечивают непревзойденную производительность и долговечность, а гибридные сервоприводы Leadshine могут стать идеальным мостом между шаговыми и сервосистемами.

Заключение

Шаговые драйверы TB6600, DM542 и Leadshine представляют собой три различных уровня производительности и функциональности в мире промышленной автоматизации. TB6600 — это базовое, экономичное решение для простых задач. DM542 — это надежный и производительный выбор для большинства промышленных применений среднего уровня. Leadshine — это премиальный бренд, предлагающий передовые технологии и высочайшую производительность для самых требовательных задач. Понимание различий между ними позволит вам принять обоснованное решение и выбрать драйвер, который наилучшим образом соответствует техническим требованиям и бюджету вашего проекта.
