Введение и технический анализ

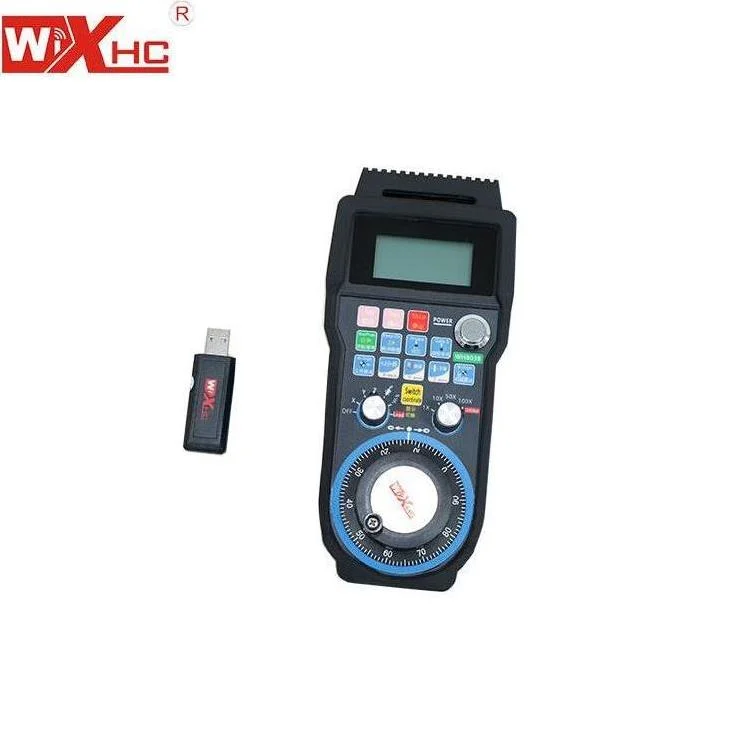

Системы числового программного управления (ЧПУ), находящиеся в основе промышленной автоматизации, обеспечивают точность, повторяемость и эффективность производственных процессов. Одним из критически важных компонентов, обеспечивающих взаимодействие операторов с этими системами, является MPG (Manual Pulse Generator) или, как его часто называют, «электронный маховик». MPG, интегрированные с популярными программами управления ЧПУ, такими как Mach3, предоставляют оператору уникальные возможности управления, особенно при обнулении инструмента, позиционировании заготовки, настройке смещений и выполнении точных ручных перемещений. Эта техническая статья и руководство для специалистов охватывают весь процесс, от подключения MPG до настройки кнопок в среде Mach3, с детализацией и глубиной, необходимой экспертам по промышленной автоматизации. Наша цель — предоставить инженерам и техникам на местах всеобъемлющий ресурс, который будет направлять их на каждом этапе, от установки до оптимизации, и предлагать практические решения для проблем, с которыми они могут столкнуться. Правильная интеграция MPG не только повышает операционную эффективность, но и значительно улучшает безопасность труда. Неправильное подключение или ошибочные конфигурации могут привести к серьезным потерям времени, повреждению оборудования и даже несчастным случаям на производстве. Поэтому каждый шаг должен выполняться тщательно и в соответствии с техническими стандартами.

Принцип работы и технические данные

Что следует учитывать на производстве

• Кабельная разводка и защита от EMI: Для предотвращения воздействия электромагнитных помех (EMI) в промышленных условиях на кабели MPG обязательно используйте экранированные кабели, а экран должен быть правильно заземлен. Кабели следует держать физически подальше от силовых кабелей, приводов двигателей и линий с высоким током; предпочтительны перекрестные, а не параллельные прокладки. Ненадежные или некачественные соединения могут привести к потере сигнала и ошибочным движениям осей. Все точки подключения должны быть надежно закреплены и защищены от окисления.
• Интеграция драйверов и настройки Mach3: Для MPG на основе USB убедитесь, что правильные драйверы (если требуются) установлены в операционной системе. В Mach3 на вкладке «Config» -> «Ports & Pins» -> «MPG’s» необходимо активировать MPG, выполнить правильное назначение контактов и определить контакты переключателей выбора осей и переключателей коэффициента шага. Настройки «Debounce» важны для устранения дребезга сигнала, вызванного механическими переключателями; однако слишком высокие значения могут увеличить время отклика. Оптимальное значение подавления дребезга (обычно от 100 до 500 мс) должно быть определено путем тестирования в соответствии с общей производительностью системы.
• Эргономика и обучение операторов: Установка MPG в легкодоступном, не загораживающем обзор и безопасном для оператора месте имеет решающее значение для эффективности работы и комфорта оператора. Четкая маркировка функций кнопок и переключателей предотвращает неправильное использование. Операторам необходимо пройти всестороннее обучение по правильному использованию MPG, значению различных коэффициентов шага, выбору осей и процедурам аварийной остановки. Новые операторы должны практиковаться под наблюдением.
• Протоколы безопасности и интеграция аварийной остановки: Если на MPG есть кнопка «E-Stop» (аварийная остановка), убедитесь, что эта кнопка правильно и надежно интегрирована в общую цепь безопасности станка. Работа кнопки аварийной остановки через независимое реле безопасности или ПЛК безопасности важна для соответствия стандартам безопасности, таким как EN ISO 13849-1. Также необходимо убедиться, что концевые выключатели и другие датчики безопасности правильно настроены в Mach3 и не конфликтуют с движениями MPG. Проверка безопасности перед началом любого движения должна стать рутиной.
• Совместимость программного и аппаратного обеспечения: Убедитесь, что используемая версия Mach3 полностью совместима с операционной системой (Windows XP, 7, 10 и т. д.) и используемой платой расширения или внешним контроллером. Некоторые старые версии Mach3 или старые версии Windows могут иметь проблемы совместимости с современными USB MPG. Всегда используйте драйверы и версии программного обеспечения, рекомендованные производителем, чтобы минимизировать потенциальные проблемы совместимости. При необходимости может потребоваться обновление до текущей версии Mach3 или установка специального плагина.
• Калибровка и тестирование MPG: После завершения установки необходимо провести всесторонние тесты, чтобы убедиться, что MPG движется в правильном направлении и с правильным коэффициентом шага по каждой оси. Проверьте согласованность между фактическим движением и движением, отображаемым Mach3, перемещая на определенные расстояния при настройках x1, x10, x100. Убедитесь, что переключатели выбора осей правильно выбирают каждую ось, а назначения кнопок выполняют ожидаемые функции. Эти тесты позволяют выявить возможные отклонения или ошибочные конфигурации на ранней стадии.

Часто встречающиеся проблемы и их решения

1. MPG не работает или не распознается Mach3: Это одна из наиболее распространенных проблем. Прежде всего, убедитесь, что MPG получает питание (горят ли светодиоды). Если это USB-MPG, проверьте, установлен ли правильный драйвер в Диспетчере устройств компьютера. Если он подключен через параллельный порт или внешний контроллер, сравните кабельные соединения и назначения контактов с настройками «Ports & Pins» в Mach3. Убедитесь, что опция «Enable MPG» отмечена и что правильные порты/контакты определены. Ненадежные соединения или поврежденные кабели также могут быть причиной этой проблемы. Порт USB может быть неисправен; попробуйте другой порт USB. В некоторых случаях перезапуск Mach3 или перезагрузка компьютера может решить проблему.

2. Неправильное управление осью или обратное движение: Если при вращении MPG движется неправильная ось или правильная ось движется в обратном направлении, это вызвано ошибочными назначениями контактов. В Mach3 на вкладке «Ports & Pins» -> «MPG’s» проверьте назначенные контакты сигналов «A» и «B» для каждой оси. Если ось движется в обратном направлении, вы можете решить проблему, поменяв местами кабели сигналов «A» и «B» или изменив настройку «Dir Low Active» для соответствующей оси на вкладке «Config» -> «Ports & Pins» -> «Motor Outputs» в Mach3. Также проверьте, правильно ли назначены контакты переключателя выбора оси.

3. Неравномерное, прерывистое или замедленное движение: Эта ситуация обычно вызвана электромагнитными помехами (EMI), плохим качеством сигнала, ненадежными кабельными соединениями или неправильными настройками подавления дребезга. Убедитесь, что кабель MPG экранирован и правильно заземлен. Старайтесь держать его подальше от силовых кабелей и устройств с высоким потреблением тока. Постепенно увеличивайте значение «Debounce» в настройках «Ports & Pins» Mach3, чтобы отфильтровать дребезг сигнала, но слишком высокие значения могут вызвать задержку. Низкокачественный или неисправный MPG также может вызывать такие проблемы; по возможности проверьте с другим MPG. Если используется внешний контроллер, проверьте его собственные настройки программного обеспечения и обновления прошивки.

4. Назначения кнопок не работают: Неработающие дополнительные кнопки на MPG (например, Cycle Start, Feed Hold) вызваны неправильной конфигурацией в «System Hotkeys» Mach3 или настройках специального плагина. Прежде всего, проверьте, правильно ли назначены кнопки на соответствующие значения «OEM Code» или «HotKey» в Mach3. Некоторые MPG поставляются со своими собственными специальными плагинами; убедитесь, что этот плагин правильно установлен и активирован в Mach3. Также важно проверить, не неисправны ли кнопки физически или не ослаблены ли их соединения. Конфликтующие назначения горячих клавиш также могут привести к неработоспособности кнопок; просмотрите все другие горячие клавиши в Mach3.

5. Проблемы с интеграцией E-Stop или концевого выключателя: Неожиданное срабатывание или полное отсутствие работы кнопки E-Stop на MPG или концевых выключателей на станке вызвано неправильной кабельной разводкой или настройками безопасности Mach3. Убедитесь, что конфигурации «Normally Closed (NC)» или «Normally Open (NO)» кнопки E-Stop и концевых выключателей соответствуют настройкам «Ports & Pins» Mach3. Обычно цепи безопасности подключаются как NC. Проверьте целостность кабелей и физическое состояние кнопок/выключателей. Убедитесь, что контакты «E-Stop» и «Limit» в Mach3 назначены на правильные порты и контакты, а настройки «Active Low» или «Active High» верны.

Совет эксперта

Правильная интеграция и точные настройки MPG в системах управления Mach3 имеют незаменимое значение для эффективности, безопасности и комфорта оператора в процессах промышленной автоматизации. Это подробное руководство для специалистов и техническая статья всесторонне охватывают принципы работы MPG, интерфейсы подключения, шаги конфигурации в Mach3, механизмы назначения кнопок и предлагаемые решения для возможных проблем, с которыми можно столкнуться на производстве. С экспертной точки зрения подчеркивается необходимость тщательности и соответствия инженерным принципам на каждом этапе. Успешная установка MPG не только повышает точность движений станка, но и позволяет оператору выполнять критически важные задачи, такие как обнуление заготовки, настройка смещения инструмента и ручное позиционирование, гораздо быстрее и без ошибок. Это напрямую способствует сокращению производственных циклов, снижению процента брака и повышению качества конечной продукции. Мой совет профессионалам в области промышленной автоматизации — всегда использовать качественные компоненты, соответствующие промышленным стандартам. Необходимо строго соблюдать стандарты кабельной разводки и заземления, а также принимать все необходимые меры для минимизации воздействия EMI. Использование актуальных версий программного обеспечения Mach3 и внимательное изучение документации, предоставленной производителем, является критически важным шагом для предотвращения возможных проблем совместимости. Кроме того, инвестиции в обучение операторов имеют жизненно важное значение для раскрытия всего потенциала MPG и обеспечения безопасности труда. Следует помнить, что независимо от того, насколько совершенна машина, знания и навыки оператора, использующего ее, являются основным фактором, определяющим реальную производительность системы. Регулярное техническое обслуживание, периодические испытания и обновления системы гарантируют долгий срок службы и бесперебойную работу MPG. В будущем ожидается распространение беспроводных решений MPG и более совершенных интегрированных панелей управления, однако основные принципы и знания о правильной конфигурации всегда будут оставаться актуальными.
