Что произойдет, если резиновая демпферная вставка муфты со звездочкой износится?
📑 Содержание (открыть)
Практические заметки для CNC Router, автоматизации и промышленных систем движения.
Износ резиновой демпферной вставки муфты со звездочкой приводит к нарушению передачи крутящего момента, возникновению чрезмерной вибрации и шума, потере способности поглощать удары, а также к контакту между металлическими частями муфты. Это может вызвать повреждение подшипников и валов сопряженного оборудования, такого как двигатели, редукторы и насосы, приводя к незапланированным простоям и значительным финансовым потерям.
Принцип работы и технические характеристики

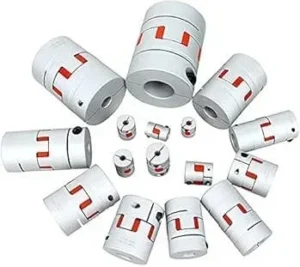

Муфты со звездочкой (jaw couplings) являются неотъемлемым компонентом промышленных систем автоматизации и привода. Они предназначены для безопасной и эффективной передачи крутящего момента между двумя валами, а также для гашения небольших несоосностей, ударных нагрузок и вибраций в системе. Ключевым элементом таких муфт является эластичная вставка, часто называемая «пауком» или «звездочкой», изготовленная из эластомерных материалов, таких как полиуретан, нитрил или Hytrel. Эта эластомерная деталь располагается между двумя металлическими половинками муфты, обеспечивая передачу крутящего момента при сохранении гибкости. Ее функция — компенсировать угловые, параллельные и осевые несоосные положения валов, поглощать внезапные изменения нагрузки и снижать уровень шума в системе. Однако со временем и в зависимости от условий эксплуатации эта эластомерная вставка может изнашиваться, затвердевать или разрушаться. Износ может быть вызван усталостью материала, воздействием высоких температур, химическими веществами, перегрузками или постоянными несоосностями. Износ эластомера приводит к неспособности муфты выполнять свои основные функции и вызывает каскад проблем, затрагивающих сопряженное оборудование.
| Параметр | Значение/Описание |
|---|---|
| Материал эластомера | Обычно полиуретан, нитрил (NBR), Hytrel (TPE) |
| Твердость по Шору | Обычно от 85A до 98A (более мягкий: высокая амортизация; более твердый: высокий крутящий момент) |
| Диапазон рабочих температур | От -40°C до +100°C (зависит от материала) |
| Максимальная передаваемая мощность | Зависит от размера муфты и твердости эластомера (например, от 1 Нм до 5000 Нм) |
| Максимальная допустимая несоосность | Угловая: 0.5° — 1.5°, Параллельная: 0.1 мм — 0.5 мм, Осевая: 0.5 мм — 1.5 мм (приблизительные значения) |
| Химическая стойкость | Стойкость к маслам, растворителям, УФ-излучению (в зависимости от материала) |
| Ожидаемый срок службы | 5-10 лет при номинальных условиях; 6 месяцев — 2 года при тяжелых условиях |
На что обратить внимание в эксплуатации
- Регулярные визуальные и акустические проверки: Все муфты со звездочкой в парке оборудования должны проходить периодический визуальный осмотр. Необходимо проверять эластомер на наличие трещин, разрывов, изменения цвета (признаки затвердевания или деградации) или чрезмерной деформации. Кроме того, необычные звуки из области муфты (скрип, стук, металлический скрежет) могут свидетельствовать о раннем износе или несоосности. Регулярное проведение этих проверок критически важно для предотвращения возможных поломок.
- Точность соосности валов: Хотя муфты со звездочкой допускают определенную степень несоосности, постоянная или чрезмерная несоосность в пределах этих допусков значительно сокращает срок службы эластомера. Использование лазерных приборов для выравнивания валов с целью минимизации угловых, параллельных и осевых несоосностей замедляет скорость износа эластомера и повышает общую производительность муфты. Несоосность вызывает постоянное напряжение в эластомере, приводя к его преждевременной усталости.
- Правильный выбор материала и твердости эластомера: Жизненно важно выбирать подходящий эластомер для каждого конкретного применения. Для систем с высоким крутящим моментом, ударными нагрузками или работающих при высоких температурах следует выбирать более прочные эластомеры соответствующей твердости. Например, в среде, подверженной воздействию химических паров или масел, более подходящим может быть нитриловый эластомер, в то время как для применений, требующих высокого крутящего момента и гашения вибраций, предпочтительнее полиуретан. Неправильный выбор приведет к преждевременному износу эластомера.
- Контроль факторов окружающей среды: Температура, влажность, наличие химических паров или воздействие УФ-излучения в рабочей зоне муфты напрямую влияют на срок службы эластомера. Высокие температуры могут вызвать затвердевание и растрескивание эластомера, а некоторые химические вещества могут нарушить его химическую структуру, приводя к потере прочности. Важно регулярно контролировать эти факторы и при необходимости принимать защитные меры (например, кожух для муфты, вентиляция).
- Анализ нагрузок и избегание перегрузок: Внезапные изменения крутящего момента, ударные нагрузки при пуске и остановке или постоянные перегрузки вызывают чрезмерное напряжение в эластомере, ускоряя его усталость. Необходимо хорошо понимать профиль нагрузок в процессе и убедиться, что муфта не работает за пределами своей номинальной мощности. При необходимости следует рассмотреть возможность выбора муфты с более высокой допустимой мощностью или эластомера большей твердости.
Часто встречающиеся проблемы и их решения
При износе резиновой вставки муфты со звездочкой в системе проявляется ряд симптомов и проблем. Ранняя диагностика этих проблем и применение правильных решений позволяют избежать более серьезных поломок и производственных потерь.
- Повышенная вибрация и шум: При износе или разрушении эластомера увеличивается зазор между металлическими частями муфты, что может привести к контакту металл-металл. Это вызывает заметное увеличение вибрации и стуков в системе. Вибрации распространяются не только в области муфты, но и на сопряженное оборудование, такое как двигатель, редуктор и насос. Решение: Необходимо немедленно остановить систему и заменить эластомерную вставку на новую. При замене следует проверить и при необходимости скорректировать соосность валов, чтобы продлить срок службы нового эластомера.
- Снижение или проскальзывание при передаче крутящего момента: Изношенный эластомер не способен эффективно передавать крутящий момент. В случае разрушения эластомера передача момента становится прерывистой или полностью прекращается. Это может привести к замедлению, остановке или неспособности приводного оборудования достичь требуемой производительности. Решение: Необходимо проверить состояние эластомера и при его износе или повреждении немедленно заменить.
- Повреждение сопряженного оборудования: Постоянные вибрации, удары и проскальзывания, вызванные износом эластомера, передаются на валы, подшипники и другие компоненты двигателя, редуктора или насоса. Это может привести к преждевременному износу подшипников, повреждению уплотнений валов и даже к поломке самого оборудования. Решение: Своевременная замена изношенного эластомера и проверка соосности валов предотвращают повреждение дорогостоящего оборудования.
- Перегрев: Увеличение трения из-за контакта металл-металл или повышенная вибрация могут привести к локальному перегреву в области муфты. Это может негативно сказаться на смазочных материалах и других компонентах системы. Решение: Устранение причины (замена эластомера, корректировка соосности) и контроль температуры в рабочей зоне.
Заключение
Резиновая демпферная вставка муфты со звездочкой является критически важным, но часто недооцениваемым компонентом в промышленных приводных системах. Ее своевременное обслуживание, правильный выбор и регулярный контроль состояния могут предотвратить дорогостоящие простои, продлить срок службы оборудования и обеспечить бесперебойную работу производственных линий. Игнорирование признаков износа может привести к каскаду поломок и значительным финансовым потерям. Регулярные проверки, точное выравнивание валов и использование муфт с подходящими характеристиками — ключ к надежной работе вашего оборудования.
