Как выбрать диаметр шланга для удаления пыли?
📑 Содержание (открыть)
- Принцип работы и технические данные
- 1. Скорость воздушного потока (транспортная скорость)
- 2. Потери давления (Pressure Drop)
- 3. Размер и плотность частиц:
- 4. Расход системы (объемный расход)
- 5. Материал шланга и абразивность:
- 6. Статическое давление и сопротивление системы:
- Практические аспекты и рекомендации
Практические заметки для CNC Router, автоматизации и промышленных систем движения.
Принцип работы и технические данные

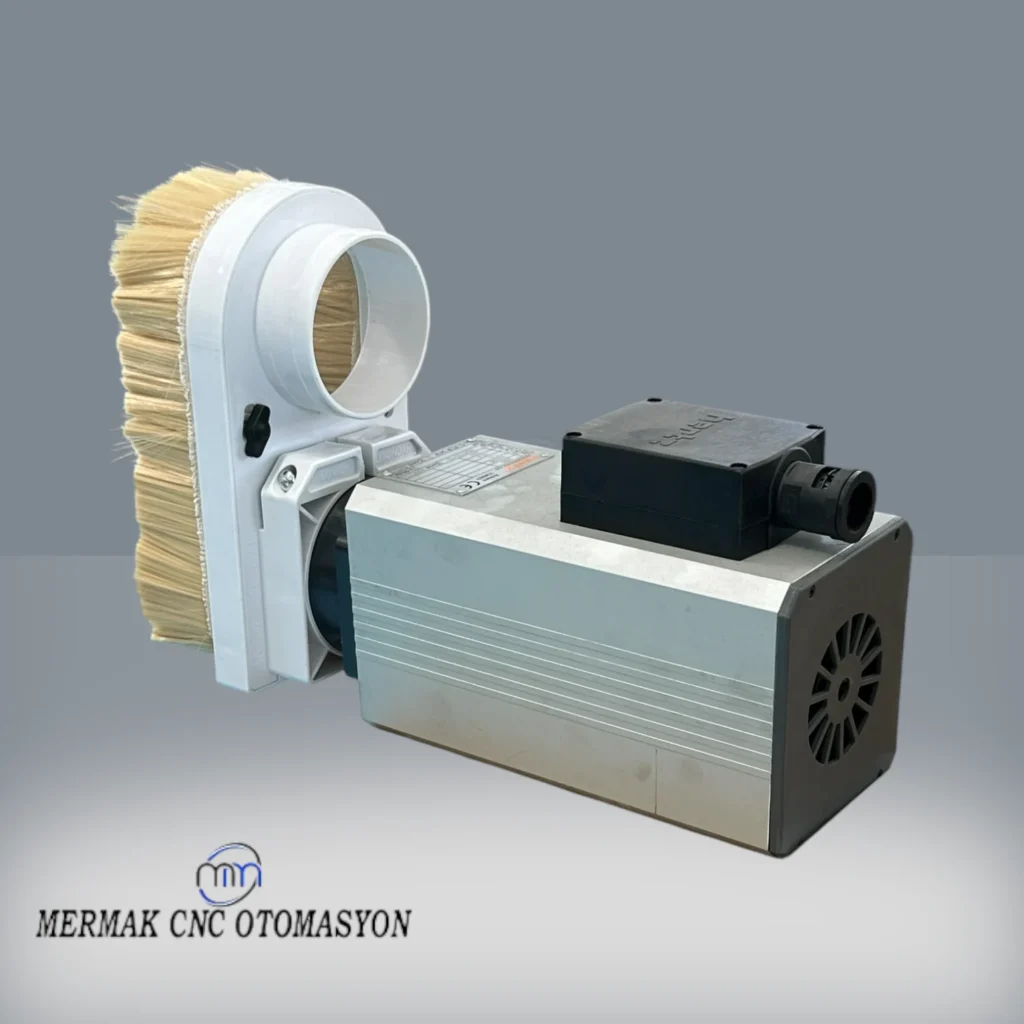

Выбор диаметра шланга для удаления пыли основан на ряде технических параметров и принципов работы. Правильный анализ этих параметров гарантирует оптимальную производительность системы:
1. Скорость воздушного потока (транспортная скорость)
Один из критических параметров. Для транспортировки частиц по шлангу необходима определенная минимальная скорость воздушного потока (транспортная скорость). Эта скорость варьируется в зависимости от типа переносимого материала, его плотности и размера частиц. Например, для легкой пыли может быть достаточно 15-20 м/с, тогда как для тяжелых и абразивных стружек или гранул может потребоваться 25-30 м/с или выше. Связь между скоростью воздуха (V), площадью поперечного сечения шланга (A) и расходом системы (Q) выражается формулой Q = V * A. Эта формула является основой для определения необходимого диаметра при заданном расходе. При уменьшении диаметра скорость увеличивается, при увеличении — уменьшается.
2. Потери давления (Pressure Drop)
При движении воздух теряет энергию из-за трения и изгибов в шланге. Эти потери энергии называются потерями давления и измеряются в Па (Паскаль) или мм вод. ст. При уменьшении диаметра шланга скорость воздуха увеличивается, а отношение площади поверхности к объему возрастает, что значительно увеличивает потери давления на единицу длины. Высокие потери давления приводят к увеличению нагрузки на вентилятор, повышенному энергопотреблению и снижению мощности всасывания. Длина шланга, количество и угол изгибов также влияют на потери давления. Оптимальный диаметр должен обеспечивать минимальную скорость, достаточную для эффективной транспортировки частиц, при этом минимизируя потери давления.
3. Размер и плотность частиц:
Физические свойства транспортируемого материала напрямую влияют на выбор диаметра. Более крупные и плотные частицы (например, металлические стружки, древесные щепки) требуют более высоких скоростей транспортировки, что обычно означает использование шлангов большего диаметра или более мощных вентиляторов. Для мелкой легкой пыли (например, мучная пыль, пигменты) могут быть достаточны более низкие скорости. Однако, если такая пыль взрывоопасна (зоны ATEX), требуются специальные шланги и критерии проектирования для предотвращения накопления статического электричества.
4. Расход системы (объемный расход)
Объем воздуха, который необходимо удалить из системы (м³/ч), напрямую связан с мощностью вентилятора и, следовательно, с диаметром шланга. После определения требуемого расхода из каждой точки всасывания рассчитывается общий расход в магистрали. Этот общий расход используется для определения диаметров основного шланга и шлангов в точках разветвления. Правильный расчет расхода критически важен как для обеспечения достаточной мощности всасывания, так и для энергоэффективности.
5. Материал шланга и абразивность:
Шероховатость внутренней поверхности и материал шланга также влияют на потери давления и износостойкость. Шланги с гладкой внутренней поверхностью (например, полиуретановые PU) обеспечивают меньшее трение. Кроме того, при транспортировке абразивных материалов важны материал (полиуретан (PU), ПВХ, резина и т. д.) и толщина стенок шланга. Износостойкие материалы продлевают срок службы шланга и снижают затраты на техническое обслуживание.
6. Статическое давление и сопротивление системы:
Вентилятор работает против общего статического давления системы, которое является суммой потерь давления в шлангах, отводах, фильтрах, циклонах и других компонентах. Правильный выбор диаметра должен гарантировать, что вентилятор сможет эффективно работать при заданном расходе против этого общего статического давления. Неправильный диаметр может сместить рабочую точку вентилятора, приводя к неэффективности или недостаточной производительности.
| Параметр | Значение/Описание |
|---|---|
| Скорость воздушного потока (транспортная скорость) | Легкая пыль: 15-20 м/с; Тяжелые/абразивные частицы: 20-30+ м/с. Критично для предотвращения оседания частиц. |
| Потери давления (Па/м) | Зависят от диаметра шланга, длины и количества изгибов. При уменьшении диаметра потери давления растут, нагрузка на вентилятор увеличивается. |
| Размер и плотность частиц | Крупные/плотные частицы требуют более высокой транспортной скорости и, следовательно, шланга большего диаметра или более мощного вентилятора. |
| Расход системы (Q — м³/ч) | Мощность вентилятора и общий объем воздуха, который необходимо отводить из точек всасывания. Диаметр определяется по формуле Q = V * A. |
| Материал шланга | PU (полиуретан): износостойкий, гибкий. PVC: экономичный, средняя прочность. Резина: для тяжелых условий, гасит вибрации. |
| Статическое давление (Па) | Сумма всех сопротивлений в системе. Важно, чтобы вентилятор обеспечивал достаточный расход при этом давлении. |
| Соответствие ATEX/ESD | Для горючей/взрывоопасной пыли обязательны антистатические (ESD) и сертифицированные по ATEX шланги. Факторы безопасности при выборе диаметра. |
Практические аспекты и рекомендации
- Точные расчеты и симуляция: Выбор диаметра шланга для пылеудаления редко может быть сделан простым предположением. Для сложных систем следует использовать компьютерное моделирование гидродинамики (CFD) или специализированные расчетные инструменты, предлагаемые экспертами отрасли. Эти инструменты позволяют моделировать скорости воздушного потока, потери давления и энергопотребление для различных диаметров и конфигураций шлангов, предлагая наиболее оптимальное решение. Сотрудничество с инжиниринговой компанией может увеличить первоначальные затраты, но обеспечить значительную экономию эксплуатационных расходов и повышение производительности системы в долгосрочной перспективе.

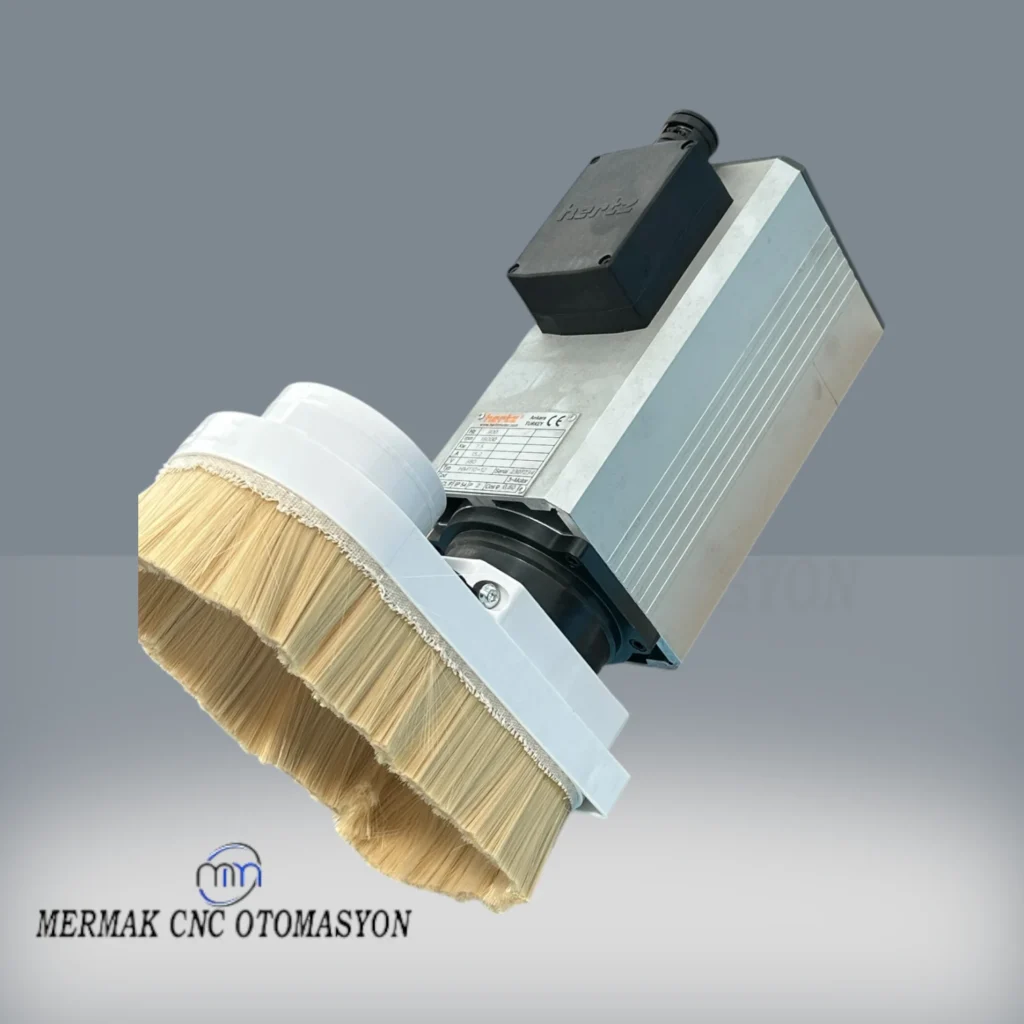

- Гибкость и механическая прочность: Помимо диаметра, выбор материала и гибкость шланга, соответствующие условиям эксплуатации, также имеют большое значение. Если шланг подключается к подвижной части станка ЧПУ, необходимо выбирать шланги с высокой гибкостью, устойчивостью к изгибам и высоким циклом усталостной прочности. Абразивные материалы требуют шлангов с повышенной износостойкостью.
- Стандартные размеры и доступность: При выборе диаметра также следует учитывать доступность стандартных размеров шлангов и фитингов на рынке. Использование нестандартных размеров может усложнить поиск комплектующих и увеличить затраты.
- Обслуживание и очистка: Диаметр шланга влияет на легкость его очистки и обслуживания. Слишком узкие шланги могут быстрее засоряться и их сложнее прочищать.
Правильный выбор диаметра шланга для пылеудаления — это комплексная задача, требующая учета множества технических факторов. Инвестиции в точные расчеты и качественные материалы окупаются повышением эффективности, снижением энергопотребления и обеспечением безопасных условий труда на вашем производстве.
Если вам требуется помощь в подборе оптимального решения для пылеудаления на вашем производстве, включая шланги и другое оборудование, свяжитесь с нами для консультации и расчета. Мы поможем подобрать оборудование, соответствующее вашим уникальным потребностям.
Запросите расчет стоимости для вашего проекта!
