Выбор правильного инструмента для резки композитных панелей имеет решающее значение для качества, скорости и долговечности. В этой статье мы рассмотрим основные типы режущих инструментов: твердосплавные (TCT), поликристаллический алмаз (PCD) и специальные фрезерные насадки, а также их применение для различных композитных материалов, таких как ACM, FRP и CFRP.
Практические заметки для CNC Router, автоматизации и промышленных систем движения.
Выбор инструмента для резки композитных панелей: TCT, PCD и фрезерные насадки
Резка композитных панелей в промышленном производстве требует особого подхода из-за гетерогенной структуры, высокой абразивности и термической чувствительности этих материалов. Композиты включают алюминиевые композитные панели (ACM), стеклопластики (FRP), углепластики (CFRP) и сотовые панели. Каждый материал обладает уникальными свойствами, определяющими выбор режущего инструмента. Основные категории инструментов для резки композитов включают твердосплавные (TCT) пильные диски, инструменты из поликристаллического алмаза (PCD) и специальные фрезерные насадки. Правильный выбор инструмента критически важен для качества резки, скорости обработки и срока службы самого инструмента. Неверный выбор может привести к низкому качеству реза, повреждению материала, сокращению срока службы инструмента и даже к рискам безопасности.
Принцип работы и технические характеристики
Резка композитных панелей отличается от обработки стандартных металлов или древесины из-за слоистой структуры и абразивности материалов. Тепло, образующееся при резке, отвод стружки и качество кромок напрямую зависят от геометрии инструмента, материала и параметров резки.
Твердосплавные (TCT) пильные диски
TCT диски часто используются для резки более мягких и менее абразивных композитов, таких как алюминиевые композитные панели (ACM) и некоторые виды стеклопластиков (FRP). Режущие кромки дисков изготовлены из твердого сплава (карбида вольфрама), что обеспечивает высокую твердость и износостойкость. Качество резки и срок службы зависят от качества твердого сплава, геометрии зубьев и их количества.
- Геометрия зубьев: Обычно используется геометрия с переменным углом наклона верхней грани (ATB — Alternate Top Bevel) или геометрия с тройным режущим зубом (TCG — Triple Chip Grind). ATB обеспечивает чистый рез, а TCG — лучший отвод стружки и повышенную прочность при работе с более твердыми материалами.
- Количество зубьев: Большое количество зубьев обеспечивает более гладкую поверхность реза, но требует более медленной скорости подачи. Меньшее количество зубьев позволяет резать быстрее и лучше отводить стружку, но может снизить качество поверхности.
- Угол заточки (Rake Angle): Отрицательный или низкий положительный угол заточки предотвращает скалывание материала, обеспечивая более контролируемый рез.
- Покрытие: Некоторые TCT диски имеют специальные покрытия (например, TiN, AlTiN) для снижения трения и предотвращения накопления тепла.
Инструменты из поликристаллического алмаза (PCD)
PCD инструменты обеспечивают максимальную производительность и самый долгий срок службы при резке композитов. Алмаз — самый твердый известный материал, поэтому PCD инструменты идеально подходят для резки углепластиков (CFRP), высокоплотных стеклопластиков и других чрезвычайно абразивных композитов. PCD инструменты состоят из мелких алмазных частиц, напаянных на твердосплавную основу.
- Превосходная износостойкость: Могут служить в 50-100 раз дольше, чем TCT инструменты, значительно сокращая время простоя и затраты на замену инструмента.
- Управление теплом: Высокая теплопроводность алмаза способствует эффективному рассеиванию тепла, снижая риск оплавления или подгорания материала.
- Качество резки: Благодаря сверхтвердым и острым режущим кромкам минимизируется риск расслоения (деламиации), обеспечивая исключительно чистые и гладкие кромки реза.
- Стоимость: Несмотря на более высокую первоначальную стоимость, их длительный срок службы и производительность часто делают их более экономически выгодными в долгосрочной перспективе.

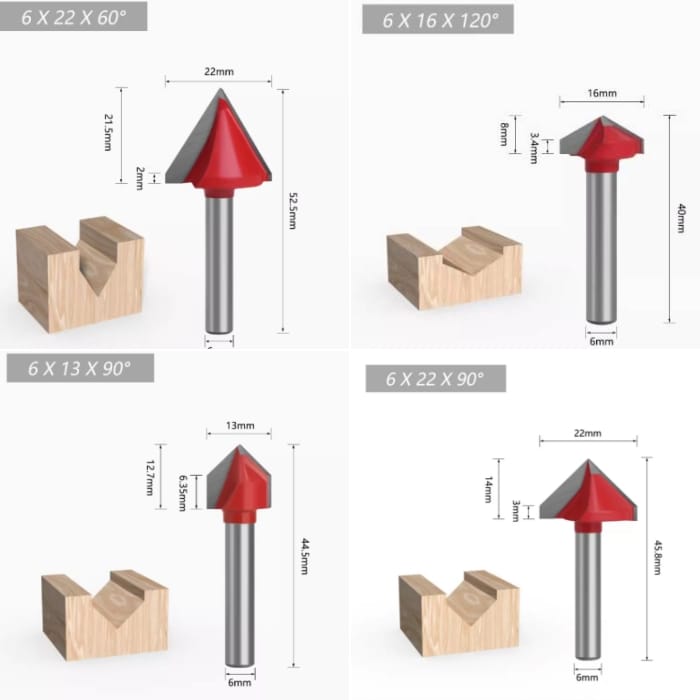

Специальные фрезерные насадки (Router Bits)
Фрезерные насадки используются на CNC фрезерах для создания сложных профилей, сверления отверстий, прорезания пазов и точной обработки. Специальные фрезерные насадки для композитов включают:
- Спиральные фрезы: С восходящей (up-cut) или нисходящей (down-cut) спиралью для оптимизации отвода стружки. Компрессионные фрезы (с восходящей и нисходящей спиралью) обеспечивают чистые кромки сверху и снизу, предотвращая расслоение.
- Фрезы с алмазным покрытием: Подобно PCD инструментам, обеспечивают долгий срок службы и высокое качество резки при работе с абразивными композитами.
- Различное количество зубьев (канавок): Однозаходные, двухзаходные или многозаходные фрезы выбираются в зависимости от требуемой скорости резки и отвода стружки. Однозаходные обеспечивают лучший отвод стружки, многозаходные — более гладкую поверхность.
| Параметр | Значение/Описание |
|---|---|
| Тип инструмента | Твердосплавный (TCT) пильный диск |
| Совместимость материалов | ACM, FRP (средней плотности), древесно-композитные материалы |
| Ключевая особенность | Хорошее качество резки, средний срок службы, экономичность |
| Геометрия зубьев | ATB (переменный угол верхней грани) или TCG (тройной режущий зуб) |
| Типичный диапазон оборотов (RPM) | 3.000 — 6.000 об/мин (зависит от материала и диаметра) |
| Требования к охлаждению | Требуется (воздушный обдув, система минимальной смазки — MQL) |
| Фактор стоимости | Средний |
| Тип инструмента | Поликристаллический алмаз (PCD) |
| Совместимость материалов | CFRP, FRP высокой плотности, абразивные композиты |
| Ключевая особенность | Длительный срок службы, превосходное качество резки, термостойкость |
| Геометрия зубьев | Специальные алмазные геометрии, обычно отрицательный угол заточки |
| Типичный диапазон оборотов (RPM) | 4.000 — 12.000 об/мин (выше для точной резки) |
| Требования к охлаждению | Настоятельно рекомендуется (воздушный обдув, MQL, иногда жидкость) |
| Фактор стоимости | Высокий (окупается за счет длительного срока службы) |
Практические рекомендации
- Правильный выбор инструмента и совместимость с материалом: Самый важный шаг. Для высокоабразивных и твердых материалов, таких как углепластик, обязательно используйте PCD инструменты. Для более мягких композитов, таких как ACM, TCT диски могут быть более подходящими. Неправильный выбор инструмента приведет к расслоению, подгоранию, зазубринам и сокращению срока службы.
- Оптимизация параметров резки: Скорость вращения (RPM) и скорость подачи (Feed Rate) должны быть настроены в соответствии с типом материала, его толщиной и диаметром инструмента. Слишком низкие обороты и высокая подача могут вызвать скалывание материала, тогда как слишком высокие обороты и низкая подача приведут к перегреву и подгоранию. Рекомендации производителя и пробные резы важны для оптимизации.
- Эффективное охлаждение: Использование систем воздушного охлаждения или минимальной смазки (MQL) помогает контролировать температуру, продлевая срок службы инструмента и улучшая качество резки.
- Регулярное обслуживание инструмента: Своевременная заточка или замена изношенных инструментов гарантирует стабильное качество резки и предотвращает повреждение оборудования.
Заключение
Выбор правильного режущего инструмента для композитных панелей — это инвестиция в качество, эффективность и долговечность вашего производства. Будь то TCT диски для общих задач, PCD инструменты для самых сложных материалов или специализированные фрезерные насадки для точной обработки, понимание их характеристик и правильное применение позволит вам достичь оптимальных результатов. Для получения индивидуальных рекомендаций и подбора наилучшего решения для ваших задач, свяжитесь с нашими специалистами.
