Введение и технический анализ

В секторе промышленной автоматизации, особенно в производстве и интеграции станков ЧПУ, конструкция станины оказывает критическое влияние на общую производительность, точность и срок службы станка. Системы сигма-профилей (алюминиевых экструдированных профилей), появившиеся как альтернатива традиционным сварным стальным конструкциям, нашли широкое применение благодаря своей модульной структуре, легкости, эстетичному внешнему виду и простоте обработки. Однако крайне важно, чтобы станина ЧПУ, построенная из таких профилей, обладала достаточной жесткостью и виброгасящими свойствами, особенно в приложениях, требующих высокоскоростной и точной обработки. Эта техническая статья и практическое руководство призваны предоставить специалистам по промышленной автоматизации всеобъемлющую дорожную карту, подробно рассматривая инженерные принципы, подходы к проектированию, критические моменты, на которые следует обратить внимание, и методы повышения жесткости в процессе сборки станины ЧПУ из сигма-профилей. Мы рассмотрим тему в широком спектре, от материаловедения до выбора крепежных элементов, от методов монтажа до анализа вибраций, сочетая практический опыт с техническими знаниями.

Принцип работы и технические данные

Что следует учитывать на практике

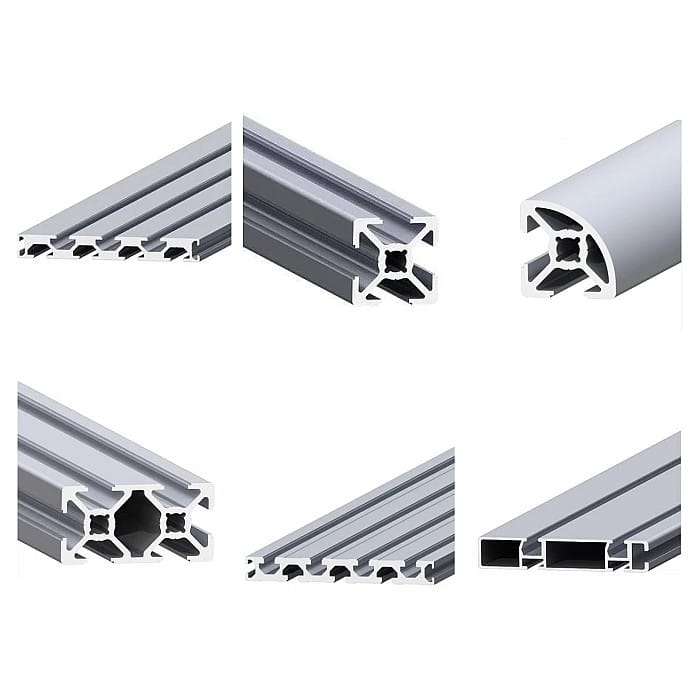

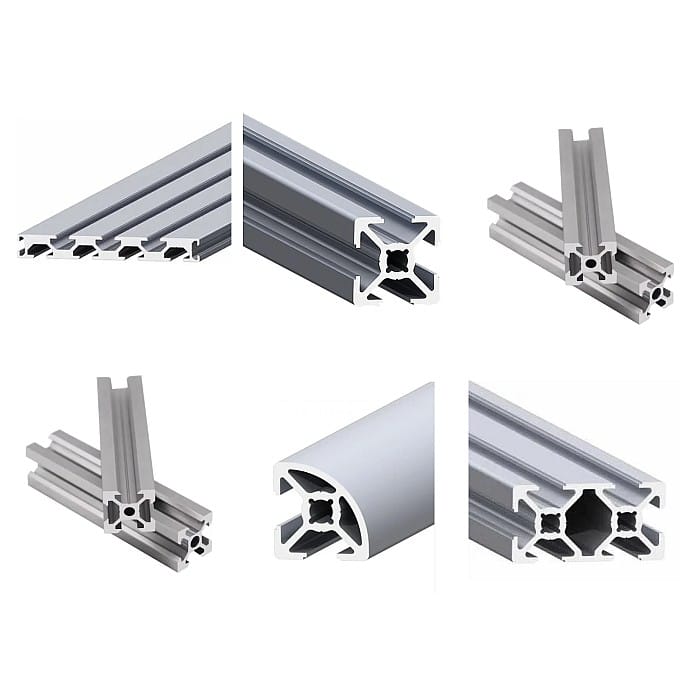

• Правильный выбор и размер профиля: Следует выбирать подходящую серию профилей (например, 40×40, 45×90, 80×80) и толщину стенки в соответствии с требуемыми нагрузками, скоростями, ускорениями и ожиданиями по точности применения. Жесткость на изгиб и кручение несущих балок (ось X) имеет критическое значение, особенно в мостовых или портальных станках ЧПУ. Следует избегать длинных пролетов, при необходимости отдавая предпочтение профилям большего сечения или усиленным профилям. Для основных несущих элементов станины всегда следует рассматривать профили наибольшего размера.

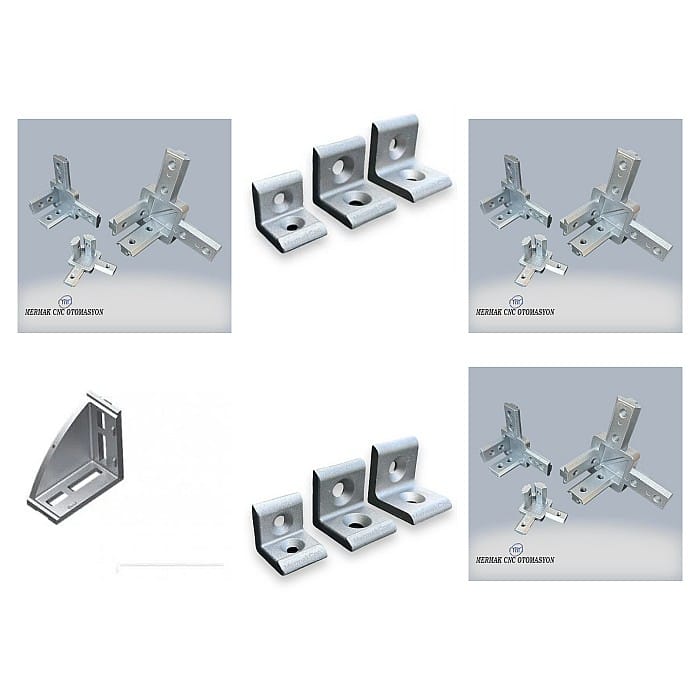

• Оптимальные методы крепления: Модульность сигма-профилей предлагает различные крепежные элементы. Однако с точки зрения жесткости не все методы крепления одинаковы. Наиболее жесткие соединения обычно достигаются с использованием «внутренних крепежных элементов» или «прочных угловых крепежных элементов». Стандартные уголки могут со временем ослабнуть или не обеспечить достаточной жесткости, особенно при высоких динамических нагрузках. Необходимо убедиться, что поверхности соединения чистые и ровные, все болты затянуты в соответствии с указанными производителем значениями крутящего момента и периодически проверяются. Использование нескольких точек крепления распределяет нагрузку, увеличивая жесткость.
• Конструктивное усиление и поперечные опоры: В критических областях станины, особенно в зонах интенсивных динамических нагрузок, следует использовать дополнительные поперечные опоры (раскосы) или треугольные опорные конструкции. Такие усиления значительно увеличивают сопротивление станины кручению и минимизируют деформации изгиба. Создание замкнутых контуров обеспечивает гораздо более высокую жесткость по сравнению с открытыми рамными конструкциями. Кроме того, необходимо убедиться, что станина надежно закреплена на полу или основной несущей платформе с помощью прочных и виброгасящих опор.
• Интеграция систем линейного перемещения: Монтаж прецизионных компонентов перемещения, таких как линейные направляющие и шарико-винтовые пары, на станину является самостоятельной инженерной дисциплиной, независимо от общей жесткости станины. Поверхности профиля, на которые будут монтироваться направляющие, должны быть обработаны с высокой точностью (фрезерование, шлифование) и обеспечивать идеальную плоскостность и параллельность. Монтажные болты направляющих должны быть затянуты с одинаковым крутящим моментом в соответствии со спецификациями производителя, и следует избегать образования любых зазоров или напряжений. При необходимости микрозазоры под направляющими могут быть заполнены эпоксидной смолой или специальными наполнителями, что обеспечит большую площадь контакта.
• Виброгашение и управление резонансом: Вибрации в станках ЧПУ являются одним из наиболее важных факторов, снижающих качество обработки и сокращающих срок службы станка. При проектировании станины следует проводить анализ собственных частот, чтобы избежать рабочих частот станка. Кроме того, на опоры станины следует устанавливать промышленные виброгасящие подушки или изоляторы, а в критические точки могут быть интегрированы вязкоупругие демпфирующие материалы (например, полимерные демпфирующие пластины). Тяжелая и жесткая станина обычно обладает лучшими виброгасящими свойствами, но иногда использование демпфирующих материалов может быть более эффективным, чем добавление массы.
• Точность монтажа и контроль: Допуски на резку и сверление всех профилей и крепежных элементов должны быть тщательно проверены. Во время сборки станины необходимо использовать лазерные нивелиры, строительные уровни и прецизионные угломеры, чтобы убедиться, что каждый элемент находится в правильном положении и под правильным углом. После сборки необходимо обязательно проверить общую плоскостность, параллельность и перпендикулярность станины, при необходимости внести корректировки. Ослабленное или неправильно установленное соединение ставит под угрозу жесткость всей станины.

Часто встречающиеся проблемы и их решения

Проблема 1: Недостаточная жесткость станины и вибрации во время обработки

Сценарий: Станок ЧПУ демонстрирует заметные вибрации, особенно при работе на высоких скоростях или при глубоком резании, что приводит к волнистости поверхности заготовки (следы дрожания) или отклонениям в точности размеров.

Анализ: Эта ситуация обычно возникает из-за недостаточной площади поперечного сечения профиля, слабых крепежных элементов или структурных недостатков в конструкции станины. Собственная частота станины может быть близка к рабочим частотам станка.

Решение:

• Усиление профиля: Замена несущих балок на профили большего сечения или заполнение существующих профилей стальными или алюминиевыми наполнителями (эпоксидный гранит, песок и т. д.) для увеличения массы и демпфирующих свойств.
• Оптимизация соединений: Использование внутренних крепежных элементов или высокопрочных пластинчатых соединений вместо стандартных уголков. Убедитесь, что все болты затянуты динамометрическим ключом с правильным крутящим моментом, и периодически проверяйте их.
• Конструктивное усиление: Добавление поперечных раскосов или треугольных опор в критических точках станины (особенно в местах соединения несущих элементов осей X и Y). Создание замкнутых контуров для увеличения жесткости на кручение.
• Виброгашение: Установка промышленных виброгасящих подушек на опоры станины. Интеграция демпфирующих матов или вязкоупругих материалов в основание станка или внутрь станины.

Проблема 2: Ошибки параллельности и плоскостности линейных направляющих

Сценарий: Заедания при движении по осям, шумы трения или чрезмерная нагрузка на двигатель. Образование конусности или угловых ошибок на заготовке.

Анализ: Недостаточная ровность поверхностей профиля, на которые монтируются направляющие, неправильное выравнивание во время монтажа или напряжения, вызванные неравномерной затяжкой болтов.

Решение:

• Обработка поверхности: Точное фрезерование или шлифование поверхностей профиля, на которые будут монтироваться направляющие. Целью является допуск плоскостности и параллельности <0.02 мм/метр.
• Процедура выравнивания: Обеспечение идеальной параллельности и плоскостности направляющих относительно друг друга и станины с использованием лазерных нивелиров или прецизионных индикаторов часового типа.
• Последовательность затяжки болтов: Затягивание монтажных болтов направляющих в соответствии с рекомендуемыми производителем значениями крутящего момента, постепенно и равномерно, от центра к краям или изнутри наружу. Следует избегать чрезмерной затяжки болтов, чтобы предотвратить возникновение напряжений в направляющих.
• Заполнение зазоров: Использование прецизионной эпоксидной смолы или специальных прокладок для заполнения микрозазоров под направляющими может увеличить площадь контакта и улучшить жесткость и распределение нагрузки.

Проблема 3: Ослабление или деформация в точках соединения

Сценарий: Станок со временем теряет точность, между элементами станины образуются зазоры или ослабляются монтажные болты.

Анализ: Повторяющиеся динамические нагрузки, недостаточный крутящий момент затяжки, неподходящие крепежные элементы или усталость материала.

Решение:

• Правильный выбор крепежных элементов: Использование высокопрочных стальных Т-образных гаек и болтов. В критических соединениях предпочтительно использовать самоконтрящиеся гайки или пружинные шайбы.
• Контроль крутящего момента: Затягивание всех болтов динамометрическим ключом в соответствии со спецификациями производителя. Проведение проверок крутящего момента после монтажа и во время периодического обслуживания.
• Дополнительные точки крепления: Использование большего количества крепежных элементов в областях с высокой концентрацией нагрузки для распределения нагрузки на большую площадь.
• Пластины для конструктивного усиления: Добавление дополнительных алюминиевых или стальных соединительных пластин в критические точки соединения для увеличения площади контакта и жесткости.

Совет эксперта

Сборка станины ЧПУ из сигма-профилей предлагает значительные преимущества в секторе промышленной автоматизации с точки зрения эффективности, гибкости и экономической эффективности. Однако для полного использования этих преимуществ необходимо уделять большое внимание фундаментальным инженерным принципам, таким как жесткость, точность и управление вибрациями. С точки зрения эксперта, успешный проект станины ЧПУ из сигма-профиля требует не только правильного выбора профилей и крепежных элементов, но и всестороннего инженерного анализа (например, FEA) на этапе проектирования, точного производства и тщательного процесса сборки. Основная цель станины — нести системы перемещения и силы обработки с минимальной деформацией, обеспечивая номинальную точность и повторяемость станка. Поэтому каждая деталь, такая как площадь поперечного сечения профиля и момент инерции, качество и количество точек соединения, правильное расположение конструктивных усилений и стратегии виброгашения, имеет жизненно важное значение для успеха проекта. Практический опыт показывает, что небольшая ошибка в проектировании или сборке на начальном этапе может привести к высоким затратам на обслуживание, низкому качеству обработки и потерям производства на протяжении всего срока службы станка. Поэтому всегда следует отдавать предпочтение выбору материалов по самым высоким стандартам качества, детальным инженерным расчетам и процессам сборки, выполняемым опытным персоналом. В будущем производительность станин из сигма-профилей будет дополнительно оптимизирована с помощью интеллектуальных датчиков и систем мониторинга вибрации на основе искусственного интеллекта, а адаптивные и самооптимизирующиеся станки ЧПУ, соответствующие принципам Индустрии 4.0, станут более распространенными. Для профессионалов в этой области крайне важно внимательно следить за развитием материаловедения, механического проектирования и технологий автоматизации, чтобы оставаться конкурентоспособными и предлагать инновационные решения.
