Фрезерный станок с ЧПУ: ШВП или зубчатая рейка для оси Z? Введение и технический анализ

В секторе промышленной автоматизации и машиностроения, особенно при проектировании фрезерных станков с ЧПУ и аналогичных прецизионных обрабатывающих центров, выбор систем линейного перемещения имеет решающее значение. Ось Z, обеспечивающая вертикальное перемещение, напрямую влияет на такие ключевые операции, как глубина обработки, смена инструмента и приближение к поверхности материала. Производительность этой оси является одним из основных факторов, определяющих качество конечного продукта, скорость обработки и общую эффективность станка. Двумя наиболее распространенными механизмами линейного перемещения, используемыми для оси Z, являются шарико-винтовые пары (ШВП) и системы зубчатая рейка-шестерня. Обе технологии имеют свои уникальные преимущества, недостатки и применимость для конкретных областей. Эта подробная техническая статья и практическое руководство разработаны для того, чтобы помочь инженерам, конструкторам и производителям станков сделать правильный выбор для оси Z. В свете отраслевого опыта и инженерных принципов мы углубленно рассмотрим технические характеристики, критерии производительности и практические применения этих двух систем.

Фрезерный станок с ЧПУ: ШВП или зубчатая рейка для оси Z? Принцип работы и технические данные

Фрезерный станок с ЧПУ: ШВП или зубчатая рейка для оси Z? Что учесть на практике

• Область применения и тип материала: Основным определяющим фактором является то, какие материалы будет обрабатывать фрезерный станок с ЧПУ и с какой точностью. Для таких материалов, как дерево, пластик, достаточна высокая скорость и средняя точность, в то время как для обработки металла, композитов или пресс-форм требуется точность на микронном уровне. ШВП идеально подходит для высокой точности и мелких деталей. Зубчатая рейка-шестерня чаще используется там, где приоритетом являются скорость и длина хода, например, для резки больших панелей, быстрого прототипирования или деревообработки общего назначения.
• Требуемая скорость и ускорение: Важно, насколько быстро должна двигаться ось Z и насколько быстро она должна ускоряться и замедляться. Системы зубчатая рейка-шестерня предлагают потенциал для достижения более высоких линейных скоростей и ускорений, что дает преимущество, особенно для быстрой смены инструмента или сокращения времени обработки. ШВП, из-за ограничений критической скорости, могут испытывать трудности с превышением определенной скорости.
• Переносимая нагрузка и требования к жесткости: Вес шпинделя, вес инструмента и вертикальные силы, возникающие во время обработки, напрямую влияют на грузоподъемность и жесткость выбранной системы. ШВП очень хорошо переносят осевые нагрузки и обеспечивают высокую жесткость. Системы зубчатая рейка-шестерня также могут переносить тяжелые нагрузки при выборе соответствующего модуля и качества зубьев, но управление люфтом становится более критичным. В оси Z, особенно для тяжелых шпинделей, ШВП, хотя и не обладает свойством самоблокировки, может обеспечить более надежное удержание при использовании с тормозным или удерживающим моментом двигателя. В системах зубчатая рейка-шестерня тормозная способность двигателя или внешний тормозной механизм становятся еще более важными.
• Стоимость и бюджетные ограничения: Бюджет проекта играет важную роль в выборе. ШВП, из-за их производственных процессов и точности, обычно дороже, особенно когда речь идет о длинных ходах и больших диаметрах. Системы зубчатая рейка-шестерня обычно предлагают более экономичное решение, что делает их привлекательными для начального уровня или бюджетных станков. Однако высококачественные, прецизионно шлифованные комплекты рейка-шестерня также могут быть дорогими.
• Условия окружающей среды и простота обслуживания: Пыльная, влажная или стружечная среда, в которой будет работать станок, влияет на выбор системы. ШВП чувствительны к загрязнениям, поэтому их необходимо защищать хорошим гофрированным кожухом или системой уплотнения. В противном случае частицы, попадающие между шариками, могут привести к преждевременному износу и снижению производительности. Системы зубчатая рейка-шестерня более долговечны и могут работать с меньшей точностью, что делает их подходящими для более грязных сред. Обе системы требуют регулярной смазки и обслуживания; для ШВП обычно используются смазка или специальные системы смазки, для зубчатых реек – зубчатое масло или смазка.
• Управление люфтом: В оси Z люфт имеет решающее значение для контроля глубины и качества поверхности. В ШВП предварительно нагруженные гайки в значительной степени решают эту проблему. В системах зубчатая рейка-шестерня для минимизации люфта используются прецизионное изготовление зубьев, системы с двойной шестерней (предварительно нагруженные двойные шестерни) или регулируемые механизмы шестерни. На этапе проектирования необходимо спланировать, как будет управляться этот люфт и как будет компенсироваться износ со временем.

Фрезерный станок с ЧПУ: ШВП или зубчатая рейка для оси Z? Распространенные проблемы и решения

В обеих системах линейного перемещения могут возникать специфические проблемы для применений оси Z, и их правильное выявление и решение напрямую влияют на производительность станка.

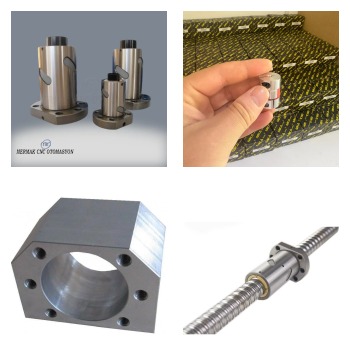

• Проблемы с ШВП:
  • Увеличение люфта: Со временем люфт может увеличиваться из-за износа шариков или канавок.

    Решение: Проверить или отрегулировать предварительную нагрузку гайки. Если гайка не регулируется или износ слишком велик, может потребоваться замена гайки или всего комплекта ШВП. Регулярная и правильная смазка может замедлить износ.
  • Заедание или нерегулярное движение: Загрязнения (стружка, пыль, металлические частицы) могут попадать в канавки шариков, вызывая заедание или заклинивание движения. Недостаточная смазка также приводит к аналогичным проблемам.

    Решение: Установить хороший гофрированный кожух или систему уплотнения. Регулярно чистить систему и смазывать в соответствии с рекомендациями производителя. В случаях сильного загрязнения может потребоваться разборка, чистка и повторная смазка.
  • Превышение критических скоростных пределов (для длинных винтов): Особенно длинные и тонкие ШВП могут подвергаться вибрации (эффект хлыста) на высоких скоростях.

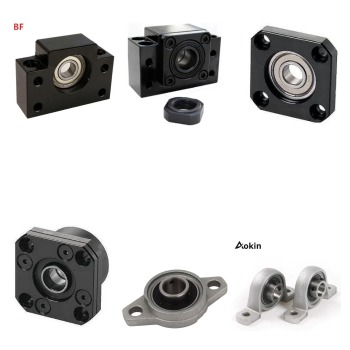

    Решение: Выбрать ШВП большего диаметра, сделать винт короче (если позволяет конструкция) или использовать более жесткие опоры для поддержки концов винта. Ограничение максимальной скорости в параметрах драйвера также может быть временным решением.
  • Шум и вибрация: Недостаточная смазка, изношенные шарики или поврежденные подшипники могут вызывать шум и вибрацию.

    Решение: Проверить смазку, состояние подшипников и шариков, при необходимости заменить.
• Проблемы с зубчатой рейкой-шестерней:
  • Чрезмерный люфт: Люфт может увеличиваться из-за износа зубьев шестерни или рейки, неправильного выравнивания или недостаточной предварительной нагрузки.

    Решение: Проверить и отрегулировать выравнивание шестерни и рейки. При износе заменить изношенные детали. В системах с двойной шестерней проверить настройки предварительной нагрузки. Регулярная смазка замедляет износ.
  • Излом или повреждение зуба: Зубья могут ломаться или повреждаться из-за чрезмерной нагрузки, ударной работы или недостаточного качества материала.

    Решение: Использовать рейку и шестерню с большим модулем (больший зуб) или с более закаленными зубьями. Пересмотреть параметры станка (ускорение, скорость, силы резания) и предотвратить перегрузку. Поврежденные детали должны быть немедленно заменены.
  • Шум и вибрация: Неправильное выравнивание, недостаточная смазка, изношенные зубья или низкокачественные зубья приводят к шуму и вибрации.

    Решение: Обеспечить правильное выравнивание. Регулярно и правильно смазывать. Использовать более качественные (например, шлифованные) зубья.
  • Недостаточная грузоподъемность: Особенно в оси Z, рейка и шестерня могут быть недостаточными при тяжелых шпинделях или высоких силах резания.

    Решение: Выбрать комплекты рейка-шестерня с большим модулем или более широкой поверхностью зуба. При необходимости добавить пневматические или гидравлические системы балансировки для поддержки движения оси Z.
• Общие проблемы оси Z (для обеих систем):
  • Недостаточность двигателя: Крутящий момент или мощность двигателя, приводящего в движение ось Z (шагового или серво), могут быть недостаточными, особенно для тяжелых шпинделей или высоких требований к ускорению.

    Решение: Выбрать двигатель с более высоким крутящим моментом. Оптимизировать настройки драйвера двигателя. Использовать противовес или пневматическую систему балансировки для балансировки оси Z.
  • Неправильная обратная связь энкодера: Повреждение кабелей энкодера, помехи сигнала или неисправный энкодер приводят к ошибкам позиционирования.

    Решение: Проверить и изолировать кабели энкодера. Проверить или заменить энкодер.
  • Проблемы с подшипниками: Износ или повреждение линейных направляющих и кареток, обеспечивающих движение держателя шпинделя оси Z, приводят к дрожанию и потере точности.

    Решение: Регулярно проверять состояние линейных направляющих и кареток, смазывать и заменять изношенные детали.

Фрезерный станок с ЧПУ: ШВП или зубчатая рейка для оси Z? Заключение и экспертный совет

Решение о том, использовать ли ШВП или систему зубчатая рейка-шестерня для оси Z фрезерного станка с ЧПУ, должно быть тщательно взвешено в соответствии с конкретными требованиями проекта, бюджетными ограничениями и ожидаемыми целями производительности. Как эксперт в области промышленной автоматизации, я хотел бы подчеркнуть, что этот выбор не содержит «единственно правильного ответа», а скорее требует ряда инженерных компромиссов и оптимизаций. Если ваше применение имеет критические значения, такие как высокая точность, повторяемость на субмикронном уровне и низкий люфт, например, в таких областях, как изготовление пресс-форм, прецизионная гравировка или производство оптических компонентов, то системы ШВП обычно обеспечивают превосходную производительность. Низкое трение и способность к предварительной нагрузке, присущие ШВП, обеспечивают высочайшую стабильность и точность вертикального позиционирования в оси Z. Однако это также влечет за собой такие факторы, как более высокая стоимость, чувствительность к загрязнениям и ограничения критической скорости на длинных ходах.

С другой стороны, если ваш проект приоритетно требует высокой скорости, длинного хода, долговечности и экономической эффективности, например, для быстрой резки крупногабаритных деревянных или композитных панелей, производства мебели или фрезерных станков с ЧПУ общего назначения, то системы зубчатая рейка-шестерня могут быть более подходящим решением. Модульная конструкция зубчатой рейки теоретически предлагает неограниченную длину хода, а ее более прочная конструкция более устойчива к пыли и стружке в промышленных условиях. Однако в системах зубчатая рейка-шестерня управление люфтом представляет собой более серьезную инженерную проблему и может потребовать специальных и более дорогостоящих решений (прецизионно шлифованные зубья, системы с двойной шестерней) в приложениях, требующих высокой точности. В оси Z влияние вертикальных сил и гравитации увеличивает важность тормозной способности двигателя или дополнительной системы противовеса/балансировки в системах зубчатая рейка-шестерня.

В заключение, как конструктор фрезерного станка с ЧПУ, вы должны сначала четко определить основное назначение станка и критерии производительности. Затем вы должны учесть все технические и коммерческие факторы, такие как вес шпинделя, максимальные силы обработки, желаемая скорость и точность, условия окружающей среды и бюджет. В большинстве случаев необходимо найти оптимальный баланс, взвесив преимущества и недостатки обеих систем. Следует помнить, что независимо от выбранной системы, качественные компоненты, правильная сборка, регулярное обслуживание и адекватная смазка незаменимы для долгой и бесперебойной работы обеих систем. Надеюсь, этот подробный анализ и практическое руководство помогут вам принять обоснованные и оптимизированные решения при проектировании оси Z.
