Введение и технический анализ

В основе систем промышленной автоматизации лежат движущиеся приложения, где управление кабелями, обеспечивающими передачу электрических сигналов и питания, является жизненно важным для их безопасной, упорядоченной и долговечной работы. В этом контексте гибкие кабель-каналы, также известные как энергоцепи или кабелеукладчики, являются незаменимым компонентом современных производственных линий, роботизированных систем и станков ЧПУ. Однако считать эти каналы просто носителями – большое заблуждение. Правильный выбор энергоцепи напрямую влияет на общую производительность системы, время безотказной работы и затраты на обслуживание. Эта статья подробно рассмотрит, почему расчет плотности кабелей так критичен при выборе гибких кабель-каналов для инженеров, техников и системных интеграторов в секторе промышленной автоматизации, и как правильно управлять этим процессом.

Расчет плотности кабелей – это процесс определения соотношения внутреннего объема энергоцепи к общему объему кабелей и шлангов, которые будут в нее помещены. Этот расчет не только проверяет, помещаются ли кабели физически в канал, но и гарантирует долгосрочную надежность системы, предотвращая трение кабелей друг о друга, превышение пределов радиуса изгиба и перегрев. Неправильно рассчитанная плотность кабелей может привести к преждевременному износу кабелей, искажению сигналов, механическим неисправностям и даже полному отказу системы. Эти ситуации могут привести к неожиданным производственным потерям, высоким затратам на ремонт и потере репутации бренда. Следовательно, внимание к этому инженерному процессу является фундаментальным шагом для успеха проектов автоматизации.

Принцип работы и технические данные

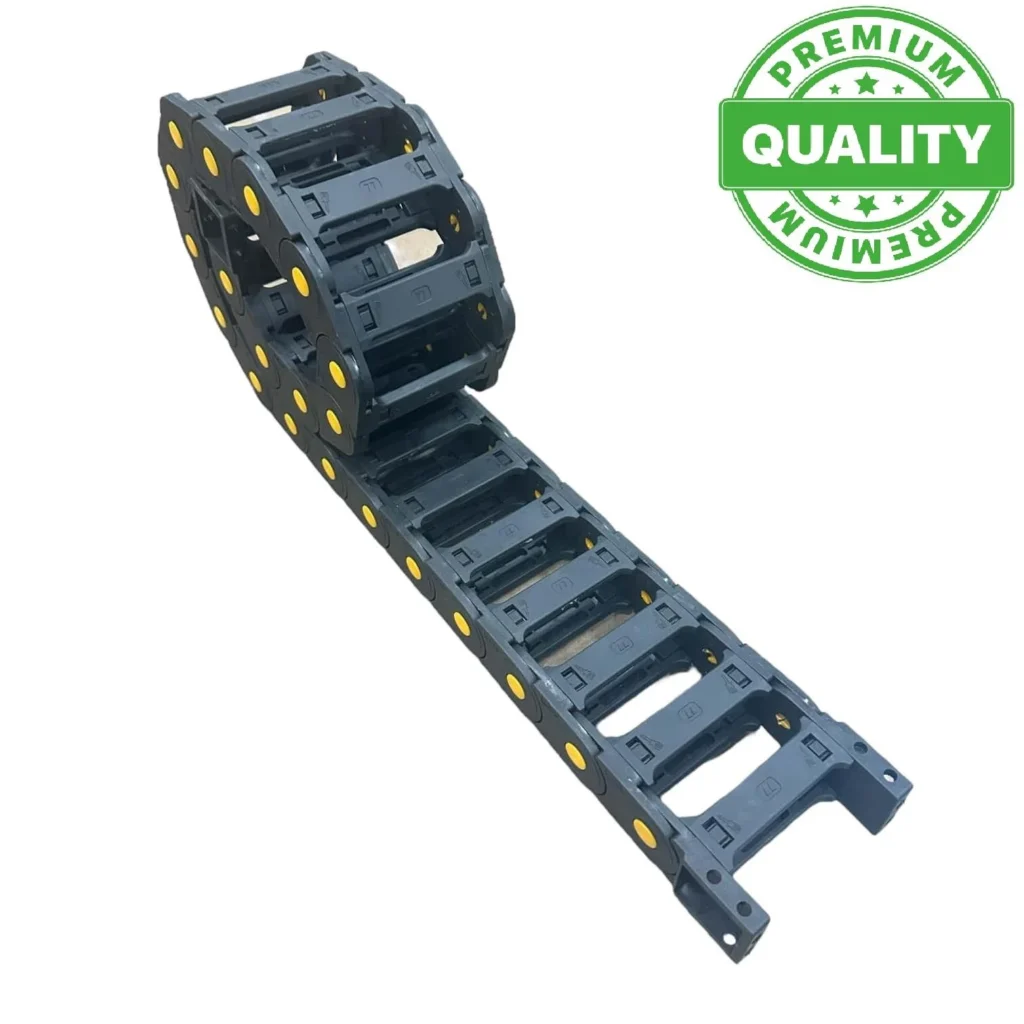

Гибкие кабель-каналы представляют собой механические системы, предназначенные для безопасной прокладки, защиты и поддержания радиусов изгиба кабелей и шлангов в движущихся машинах. Основной принцип работы заключается в том, что цепь, состоящая из соединенных звеньев, изгибается вместе с движением машины, удерживая кабели в определенном радиусе изгиба. Это предотвращает чрезмерный изгиб кабелей, что может привести к обрыву внутренних проводников или повреждению изоляции. Расчет плотности кабелей является критически важным шагом для эффективного и безопасного поддержания этого принципа работы.

Основы расчета плотности кабелей

Основные факторы, которые необходимо учитывать при расчете плотности кабелей, следующие:

• Количество и диаметры кабелей: Внешний диаметр (OD) каждого кабеля (силового, сигнального, данных, оптоволоконного) и шланга (пневматического, гидравлического), который будет помещен внутрь, должен быть точно определен в миллиметрах. Это самые основные и важные данные.
• Тип и характеристики кабеля: Степень гибкости кабелей, требования к радиусу изгиба (обычно в 7-20 раз больше диаметра кабеля), вес и материал внешней оболочки (ПВХ, ПУР, ТПЭ) могут различаться. Кабели, требующие высокой гибкости (например, роботизированные кабели, сервокабели), могут требовать большего радиуса изгиба, что влияет на выбор канала.
• Коэффициент заполнения: Это отношение того, сколько доступного внутреннего объема энергоцепи будет заполнено кабелями. Обычно рекомендуется коэффициент заполнения от 60% до 70%. Это обеспечивает свободное движение кабелей, предотвращает их трение друг о друга и оптимизирует рассеивание тепла. 100% заполнение приведет к защемлению кабелей, перегреву и преждевременному выходу из строя.
• Разделители и перегородки: Важно разделять кабели разных типов (например, силовые кабели от сигнальных/данных) для предотвращения проблем с электромагнитной совместимостью (ЭМС) и уменьшения механического износа. Вертикальные и горизонтальные разделители используются для создания различных отсеков внутри энергоцепи. Эти разделители также занимают часть внутреннего объема и должны быть включены в расчет.
• Радиус изгиба (Bending Radius — R): Минимальный радиус изгиба энергоцепи не должен быть меньше требований к радиусу изгиба самого критичного кабеля внутри нее. Это фактор, напрямую влияющий на срок службы кабеля. Неправильный радиус изгиба приводит к необратимым повреждениям внутренней структуры кабеля.
• Динамика применения: Скорость движения, ускорение, расстояние перемещения и количество циклов определяют нагрузку на кабели и цепь. Высокоскоростные приложения с высоким ускорением требуют более прочной и оптимизированной укладки кабелей.
• Условия окружающей среды: Такие факторы, как температура рабочей среды, влажность, пыль, воздействие химических веществ или УФ-излучение, влияют на материал как кабелей, так и энергоцепи, и, следовательно, изменяют критерии выбора.

Метод расчета

Что следует учитывать на практике

• Правильный выбор радиуса изгиба: Каждый кабель имеет свой минимальный радиус изгиба. Радиус изгиба энергоцепи (R) не должен быть меньше минимального радиуса изгиба ни одного из кабелей внутри нее. В противном случае проводники кабеля будут испытывать напряжение, изоляция будет повреждена, а срок службы кабеля значительно сократится. Это особенно важно для кабелей данных и оптоволоконных кабелей.
• Разделение и укладка кабелей: Силовые, сигнальные, данные и оптоволоконные кабели должны быть отделены друг от друга внутри энергоцепи с использованием соответствующих разделителей. Такое разделение предотвращает электромагнитные помехи (EMI) и уменьшает механический износ, предотвращая трение кабелей друг о друга. Тяжелые кабели обычно следует размещать по внешним краям цепи, а легкие и чувствительные кабели – ближе к центру.
• Распределение веса и баланс: Вес кабелей должен быть распределен как можно более равномерно внутри энергоцепи. Несбалансированное распределение нагрузки может привести к одностороннему износу, изгибу и преждевременному выходу из строя цепи. Особенно на больших расстояниях перемещения распределение веса становится еще более критичным.
• Запас для будущего расширения: При проектировании системы всегда следует учитывать возможные будущие потребности. Энергоцепь, заполненная до полной емкости в начале, создаст проблемы при необходимости добавления дополнительных кабелей или шлангов в будущем. Поэтому коэффициент заполнения 60-70% также предоставляет некоторое пространство для будущих расширений.
• Точки крепления и фиксации: Крайне важно, чтобы кабели были закреплены без натяжения (снятие натяжения) на обоих концах энергоцепи. Следует использовать кабельные стяжки или специальные держатели. Кабели должны свободно перемещаться внутри цепи, но в точках крепления не должно возникать чрезмерного натяжения. Неправильное крепление может привести к обрыву кабелей в точках соединения или к их неправильной работе, создавая эффект «перил» внутри цепи.
• Защита окружающей среды: Промышленные условия часто могут быть пыльными, грязными, влажными или подверженными воздействию химических веществ. Выбранная энергоцепь и кабели должны быть изготовлены из материалов, подходящих для этих условий окружающей среды. Например, в средах механической обработки с образованием стружки следует отдавать предпочтение закрытым энергоцепям.

Часто встречающиеся проблемы и их решения

Ошибки в расчете плотности кабелей или выборе энергоцепи могут привести к различным проблемам на практике:

• Преждевременные отказы кабелей:
  • Проблема: Внутренние проводники кабелей ломаются, изоляция трескается или внешняя оболочка отслаивается. Происходит потеря сигнала или прерывание питания.
  • Причина: Наиболее частые причины: неправильный выбор радиуса изгиба (R ниже допустимого для кабеля), защемление кабелей из-за чрезмерного заполнения и их трение друг о друга, недостаточное снятие натяжения.
  • Решение: Необходимо строго соблюдать значения минимального радиуса изгиба, указанные производителем кабеля, поддерживать коэффициент заполнения энергоцепи в диапазоне 60-70% и укладывать кабели с использованием соответствующих разделителей. В точках крепления необходимо использовать элементы для снятия натяжения.
• Износ или поломка энергоцепи:
  • Проблема: Появление трещин в звеньях цепи, износ штифтов или полный обрыв.
  • Причина: Превышение несущей способности цепи (тяжелая кабельная нагрузка), неправильный выбор материала для высоких скоростей и ускорений, несбалансированное распределение веса.
  • Решение: Общий вес кабелей должен быть тщательно рассчитан, и выбранная цепь должна легко выдерживать этот вес. Для высокодинамичных применений следует отдавать предпочтение усиленным цепям или цепям из специальных материалов. Вес кабелей должен быть равномерно распределен внутри цепи.
• Искажения сигнала и проблемы с ЭМС:
  • Проблема: Ошибки в передаче данных, несоответствия в показаниях датчиков, помехи в управляющих сигналах.
  • Причина: Недостаточное разделение силовых кабелей от чувствительных сигнальных/данных кабелей, неподходящее экранирование.
  • Решение: Внутри энергоцепи следует создать физический зазор между силовыми, сигнальными и данными кабелями с использованием вертикальных и горизонтальных разделителей. При необходимости для высокочастотных сигналов следует использовать специальные экранированные кабели, и эти экраны должны быть правильно заземлены.
• Шум и вибрация:
  • Проблема: Раздражающий шум и/или вибрация от энергоцепи во время работы.
  • Причина: Движение кабелей внутри цепи на высоких скоростях, неправильная установка, чрезмерная нагрузка или изношенные элементы цепи.
  • Решение: Особенно в высокоскоростных приложениях можно отдавать предпочтение энергоцепям со специальной конструкцией, снижающей шум и вибрацию. Необходимо обеспечить достаточное пространство для свободного перемещения кабелей внутри цепи и убедиться, что цепь правильно закреплена на монтажной поверхности.

Совет эксперта

Выбор гибких кабель-каналов и расчет плотности кабелей в системах промышленной автоматизации — это гораздо больше, чем простая проверка заполнения; это критически важная инженерная дисциплина, которая напрямую влияет на срок службы, надежность и производительность кабелей — сердца системы, а следовательно, и всего приложения автоматизации. Хотя ответ на вопрос «Поместится ли?» часто бывает «да», ответ на вопрос «Будет ли работать правильно и как долго?» дается с помощью детального анализа и точных расчетов. Как мы рассмотрели в этом руководстве, такие факторы, как соответствие радиуса изгиба, коэффициент заполнения, разделение по типам кабелей, распределение веса и условия окружающей среды, нельзя игнорировать для достижения оптимального решения с энергоцепью. Наш опыт показывает, что небольшая ошибка, допущенная на начальном этапе, в долгосрочной перспективе приводит к гораздо большим затратам и простоям производства. Поэтому крайне важно выделить достаточно времени и ресурсов на этапе проектирования проекта, составить подробный список кабелей, тщательно изучить технические характеристики каждого кабеля (особенно внешний диаметр и минимальный радиус изгиба) и воспользоваться технической поддержкой и инструментами конфигурации, предлагаемыми производителями энергоцепей. Следует помнить, что хорошо спроектированная и правильно выбранная система гибких кабель-каналов не только защищает кабели, но и повышает эффективность машины, снижает потребность в обслуживании и максимизирует возврат инвестиций. Следовательно, внимание к этому вопросу должно быть краеугольным камнем каждого проекта автоматизации. Если у вас возникли вопросы или вам требуется помощь в выборе подходящих гибких кабель-каналов для вашего проекта, свяжитесь с нами через WhatsApp для получения консультации и запроса коммерческого предложения.
