Введение и Технический Анализ

Панели ЧПУ, находящиеся в сердце систем промышленной автоматизации, являются незаменимыми элементами современных производственных предприятий. Проектирование и изготовление этих панелей должно осуществляться не только с эстетической точки зрения, но и с учетом таких критически важных факторов, как производительность системы, надежность, срок службы и безопасность труда. В частности, схема кабелей и каналы охлаждения – это две фундаментальные инженерные дисциплины, которые напрямую влияют на долгосрочный успех панели ЧПУ. Данное руководство предлагает глубокий анализ этих двух вопросов при подготовке панели ЧПУ для инженеров, техников и системных интеграторов в секторе промышленной автоматизации. Цель состоит в том, чтобы создать всеобъемлющий ресурс, который не только передает теоретические знания, но и содержит практические советы, полученные из реального опыта на местах. Неправильно спроектированная схема кабелей может привести к проблемам электромагнитной совместимости (ЭМС), потере целостности сигнала и даже к сбоям оборудования, в то время как недостаточное охлаждение может сократить срок службы электронных компонентов, вызывая неожиданные простои и серьезные производственные потери. Таким образом, внимание к этим двум вопросам составляет основу операционной эффективности и системной безопасности. По мере увеличения сложности панелей, в условиях, где сосуществуют силовая электроника и чувствительные управляющие сигналы, тщательная проработка каждой детали становится необходимостью. Эта статья подробно рассмотрит основные принципы, лучшие практики и технические детали, необходимые для преодоления этих трудностей. Современные системы ЧПУ, включающие высокоскоростные процессоры, точные датчики и мощные приводы, весьма чувствительны к электромагнитным помехам и склонны к снижению производительности при термическом стрессе. Поэтому оптимальный дизайн панели требует комплексного подхода как с электрической, так и с термической точки зрения. Данное руководство призвано помочь всем заинтересованным сторонам достичь совершенства в этих критических областях своих проектов.

Принцип Работы и Технические Данные

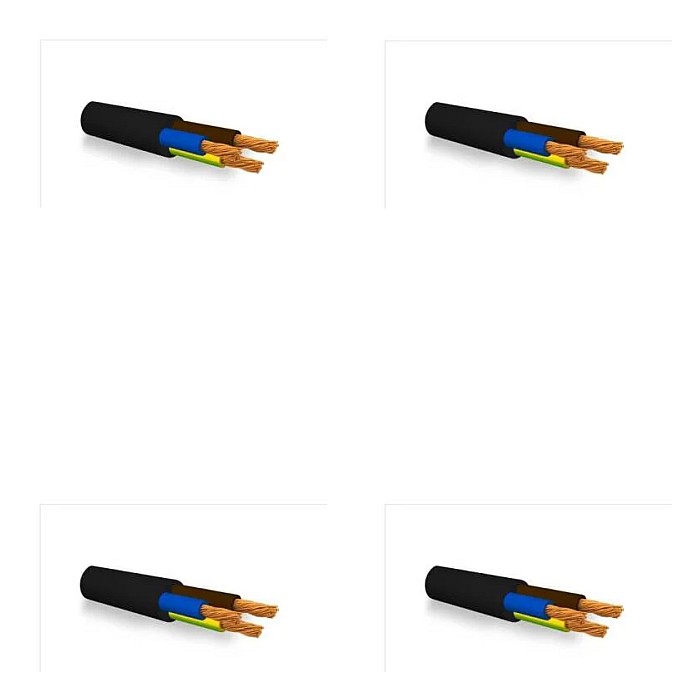

Качество панели ЧПУ зависит от ее способности создавать среду, позволяющую компонентам внутри нее работать должным образом и завершать свой срок службы. В создании этой среды ключевую роль играют схема кабелей и термическое управление. Схема кабелей обеспечивает безопасную и упорядоченную передачу сигналов питания, управления и данных внутри физической структуры панели, не влияя друг на друга. Правильная схема кабелей необходима для помехоустойчивости, целостности сигнала и легкости обслуживания. Силовые кабели, несущие высокие токи, могут создавать сильные магнитные поля вокруг себя. Эти поля могут вызывать индуцированные помехи на кабелях, передающих чувствительные управляющие и информационные сигналы. Поэтому физическое разделение различных типов кабелей (например, использование отдельных кабельных каналов или оставление определенного расстояния) имеет критическое значение. Промышленные стандарты и рекомендации по ЭМС определяют минимальные расстояния разделения между силовыми и сигнальными кабелями; эти расстояния обычно рекомендуются от 100 мм и выше. Кроме того, прокладка кабелей с соблюдением правильных радиусов изгиба предотвращает повреждение изоляции кабеля и гарантирует долгосрочную надежность. Чрезмерно изогнутые кабели могут привести к повреждению внутренних проводников, что вызовет увеличение сопротивления и даже обрывы. Маркировка кабелей незаменима для ввода панели в эксплуатацию, устранения неполадок и будущих модификаций. Этикетки, четко указывающие начальную и конечную точки каждого кабеля, его функцию и номер подключения, экономят время и затраты. Этикетки должны быть изготовлены из материала, устойчивого к влаге, маслу и перепадам температур, и быть легко читаемыми. Принципы заземления и экранирования составляют основу производительности ЭМС. Особенно в панелях, содержащих источники высокочастотных помех, такие как частотные преобразователи (ПЧ), сервоприводы и импульсные источники питания, правильное заземление экранированных кабелей имеет жизненно важное значение для минимизации излучаемых помех. Экраны экранированных кабелей должны быть подключены к заземляющей шине с использованием специальных заземляющих зажимов по кратчайшему пути и на большой площади поверхности. Это обеспечивает протекание высокочастотных токов по пути с низким импедансом к земле, предотвращая проникновение помех в управляющие сигналы.

Каналы охлаждения и общее термическое управление направлены на предотвращение перегрева компонентов внутри панели и поддержание оптимальных условий работы. Срок службы электронных компонентов обычно обратно пропорционален их рабочим температурам; каждое повышение температуры на 10°C может сократить срок службы компонента примерно вдвое. Это особенно актуально для компонентов силовой электроники. Основными источниками тепла в панелях ЧПУ являются сервоприводы, частотные преобразователи, ПЛК, источники питания, а иногда и управляющие трансформаторы. Хотя современные приводы и контроллеры предлагают высокую эффективность, они продолжают выделять значительное количество тепла, которое необходимо эффективно рассеивать. Для эффективного отвода тепла, выделяемого этими компонентами, используются различные методы охлаждения. Естественная конвекция является самым простым методом охлаждения и часто может быть достаточной для панелей с низкой плотностью мощности. Однако в современных панелях ЧПУ широко используются вентиляторы и фильтры, обеспечивающие принудительную циркуляцию воздуха. Вентиляторы создают поток воздуха, забирая чистый воздух внутрь панели или выводя горячий воздух наружу. Направление воздушного потока и расположение вентиляторов должны быть тщательно спланированы для эффективного охлаждения всех источников тепла внутри. Обычно холодный воздух забирается снизу панели, а горячий воздух выводится сверху. Это соответствует направлению естественной конвекции и способствует
