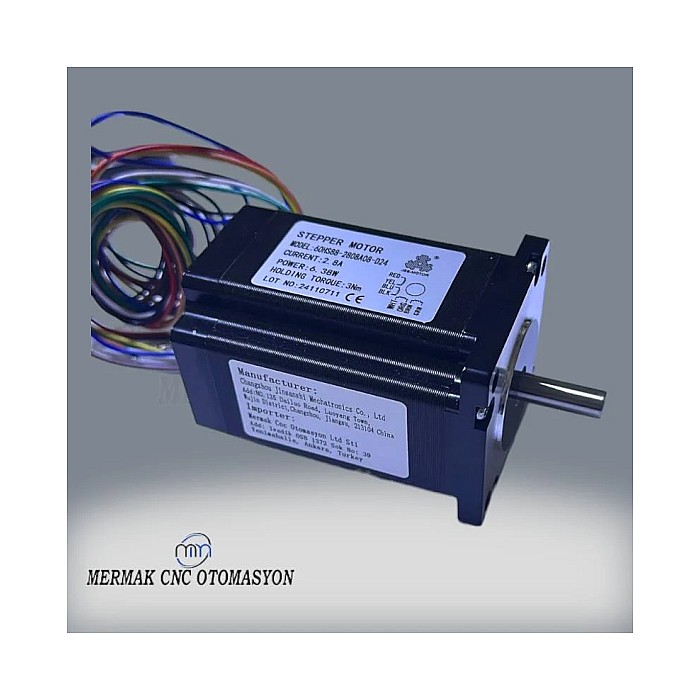

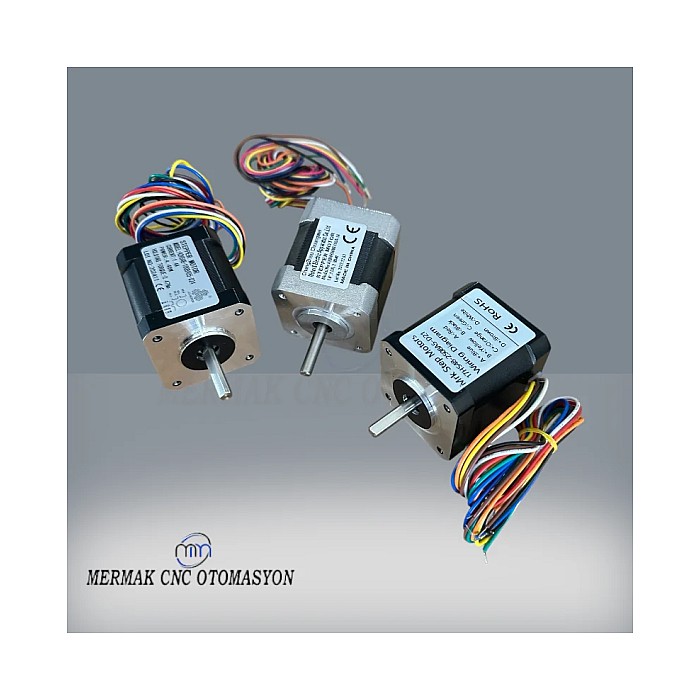

Шаговый двигатель: Падение крутящего момента (Torque Drop-off) на высоких скоростях – причины и способы предотвращения. Введение и технический анализ

Шаговые двигатели (степ-моторы), являясь неотъемлемыми компонентами промышленной автоматизации и систем точного управления движением, широко используются благодаря своим возможностям управления с разомкнутым контуром, простой конструкции и доступной стоимости. Они играют критическую роль во многих станках и роботизированных системах, требующих точного позиционирования, индексации, контроля скорости и перемещения. Однако одной из основных проблем, с которой сталкиваются разработчики систем, особенно в высокоскоростных приложениях, и которая напрямую влияет на производительность шаговых двигателей, является феномен падения крутящего момента (torque drop-off). Это означает значительное снижение доступного крутящего момента, который двигатель может производить по мере увеличения скорости, и в конечном итоге может привести к потере синхронизации (step loss), ошибкам позиционирования и полной остановке системы. Это всеобъемлющее руководство и техническая статья подробно рассмотрят физические причины падения крутящего момента шаговых двигателей на высоких скоростях, а также инженерные решения и практические методы, которые можно применить для предотвращения или минимизации этого явления. Наша цель — предоставить специалистам по промышленной автоматизации необходимые знания и инструменты для понимания и эффективного управления этим критическим ограничением производительности при проектировании и оптимизации систем на базе шаговых двигателей.

Падение крутящего момента шагового двигателя (Torque Drop-off) на высоких скоростях: принцип работы и технические данные

Падение крутящего момента шагового двигателя (Torque Drop-off) на высоких скоростях: что следует учитывать на практике

• Использование высоковольтного драйвера: Один из наиболее эффективных способов предотвращения падения крутящего момента шаговых двигателей на высоких скоростях — использование драйверов с более высоким напряжением питания, чтобы поддерживать номинальный ток двигателя даже на высоких скоростях. Высокое напряжение легче преодолевает эффект противо-ЭДС и сокращает время нарастания тока, вызванное индуктивностью. Обычно рекомендуется напряжение питания драйвера в 5-20 раз выше номинального напряжения двигателя. Однако следует учитывать максимальные пределы напряжения драйвера и двигателя.
• Выбор двигателя с низкой индуктивностью: Если ваше приложение требует высокой скорости, важно выбирать шаговые двигатели с низкой индуктивностью обмотки. Низкая индуктивность обеспечивает более быстрое нарастание и спад тока, что помогает поддерживать более высокий средний ток в обмотках двигателя даже при высоких частотах переключения, тем самым уменьшая падение крутящего момента. При выборе двигателя следует обращать внимание не только на удерживающий момент, но и на значение индуктивности.
• Микрошаг (Microstepping) и управление резонансом: Микрошаг обеспечивает более плавное движение двигателя за счет меньших шагов, уменьшая вибрацию и резонанс. Однако в режиме микрошага ток, подаваемый на каждую обмотку, ближе к синусоидальной волне, поэтому может быть сложнее достичь того же пикового крутящего момента, что и при полном шаге. Это может привести к заметному падению крутящего момента, особенно при высоких коэффициентах микрошага и высоких скоростях. Резонанс может увеличить вибрацию и шум двигателя на определенных скоростях, что приводит к снижению производительности. Алгоритмы антирезонанса и функции подавления вибрации, присутствующие в современных драйверах, играют критическую роль в решении этой проблемы.
• Технологии интеллектуальных драйверов: Современные усовершенствованные драйверы шаговых двигателей используют различные интеллектуальные алгоритмы для минимизации падения крутящего момента. К ним относятся PWM-управление с токовым прерывателем (current-chopping), адаптивное управление током и алгоритмы, подобные полеориентированному управлению (Field-Oriented Control — FOC). Эти драйверы динамически регулируют ток в зависимости от скорости и нагрузки двигателя, стремясь обеспечить оптимальный крутящий момент в максимально широком диапазоне скоростей.
• Согласование нагрузки и управление инерцией: Инерция нагрузки, приводимой в движение двигателем, напрямую влияет на его способность ускоряться и замедляться. Нагрузки с высокой инерцией заставляют двигатель тратить больше крутящего момента, что делает падение крутящего момента на высоких скоростях более выраженным. По возможности следует выбирать нагрузку, соответствующую инерции двигателя, или использовать редукторы (коробки передач) для снижения инерции нагрузки на вал двигателя. Правильное определение рамп ускорения и замедления имеет жизненно важное значение для обеспечения достаточного крутящего момента двигателя на любой скорости.
• Длина и сечение кабеля: Длина и сечение кабеля между двигателем и драйвером также могут влиять на производительность. Длинные и тонкие кабели могут вызывать падение напряжения и искажение сигнала, уменьшая напряжение и ток, достигающие обмоток двигателя. Это может увеличить падение крутящего момента, особенно на высоких скоростях. Следует использовать кабели достаточного сечения и экранированные кабели, соответствующие требованиям приложения.

Падение крутящего момента шагового двигателя (Torque Drop-off) на высоких скоростях: распространенные проблемы и решения

При работе с шаговыми двигателями в промышленных приложениях автоматизации можно столкнуться с различными проблемами, связанными с падением крутящего момента на высоких скоростях. Распознавание этих проблем и применение правильных решений повышает надежность и эффективность системы.

• Проблема 1: Потеря синхронизации (Step Loss)

  Признак: Двигатель не достигает заданной позиции, останавливается во время движения или работает с вибрацией. Обычно возникает на высоких скоростях или во время резкого ускорения/замедления. Станок теряет позицию и выполняет ошибочные операции.

  Причины:

  • Недостаточный крутящий момент двигателя для приложения (особенно на высоких скоростях).
  • Чрезмерная нагрузка или трение.
  • Неправильные рампы ускорения/замедления (слишком агрессивные).
  • Низкое напряжение питания драйвера.
  • Несоответствие инерции двигателя и нагрузки.

  Решения:

  • Увеличьте двигатель или выберите модель с более высоким крутящим моментом: Рассмотрите двигатели с более плоской кривой крутящего момента на высоких скоростях и низкой индуктивностью.
  • Увеличьте напряжение питания драйвера: Использование более высокого напряжения питания, не превышая максимальных пределов напряжения драйвера и двигателя, уменьшает влияние противо-ЭДС и обеспечивает более быстрое нарастание тока.
  • Оптимизируйте рампы ускорения/замедления: Используйте более плавные (более длинные) рампы, чтобы предотвратить чрезмерную потребность двигателя в крутящем моменте.
  • Уменьшите нагрузку или используйте редуктор: Уменьшение механической нагрузки или использование редуктора (коробки передач) для снижения инерции нагрузки на вал двигателя обеспечивает более легкую работу двигателя.
  • Используйте шаговые системы с замкнутым контуром (Closed-Loop): Шаговые двигатели с обратной связью (энкодером) могут обнаруживать и корректировать потерю шага, что обеспечивает более высокую надежность.
• Проблема 2: Перегрев

  Признак: Аномальный нагрев двигателя или драйвера, появление запаха, переход в защитный режим.

  Причины:

  • Высокая настройка тока.
  • Недостаточное охлаждение (для двигателя или драйвера).
  • Постоянная высокая потребность в крутящем моменте.
  • Высокое трение или механическое заклинивание.

  Решения:

  • Оптимизируйте настройку тока: Уменьшите настройку тока в драйвере до минимума, необходимого для обеспечения крутящего момента, требуемого приложением. Особенно важно уменьшить ток удержания (holding current).
  • Добавьте решения для охлаждения: Обеспечьте охлаждающий вентилятор или радиатор для двигателя, достаточный поток воздуха или площадь охлаждающей поверхности для драйвера.
  • Уменьшите механическое трение: Обеспечьте надлежащую смазку движущихся частей, устраните механические заклинивания.
  • Выберите более эффективный двигатель/драйвер: Рассмотрите комбинацию двигателя/драйвера с меньшими потерями или более высокой эффективностью.
• Проблема 3: Вибрация и шум на высоких скоростях

  Признак: Чрезмерная вибрация двигателя в определенных диапазонах скоростей, неприятные звуки.

  Причины:

  • Механический резонанс.
  • Неправильные настройки микрошага.
  • Ненадежное крепление двигателя.
  • Несбалансированная нагрузка.

  Решения:

  • Используйте микрошаг: Более высокие коэффициенты микрошага (например, 1/8, 1/16, 1/32) сглаживают движение и уменьшают резонансные эффекты.
  • Используйте драйверы с функцией антирезонанса: Многие современные драйверы включают алгоритмы, которые автоматически обнаруживают и подавляют резонанс.
  • Механическое демпфирование: Добавьте резиновые или виброгасящие прокладки к креплению двигателя.
  • Проверьте монтаж: Убедитесь, что двигатель и нагрузка надежно и сбалансированно смонтированы.
• Проблема 4: Невозможность достижения максимальной скорости

  Признак: Двигатель не может достичь заданной максимальной скорости или работает нестабильно на этой скорости.

  Причины:

  • Низкое напряжение питания драйвера.
  • Высокая индуктивность двигателя.
  • Чрезмерная нагрузка.
  • Недостаточная токовая мощность драйвера.

  Решения:

  • Увеличьте напряжение питания драйвера: Это наиболее распространенное решение.
  • Выберите двигатель с более низкой индуктивностью: Обратите внимание на этот параметр, особенно для высокоскоростных приложений.
  • Уменьшите нагрузку: Снизьте механическое сопротивление или инерцию.
  • Используйте драйвер с более высокой токовой мощностью: Убедитесь, что драйвер может обеспечивать номинальный ток двигателя даже на высоких скоростях.

Падение крутящего момента шагового двигателя (Torque Drop-off) на высоких скоростях: заключение и советы экспертов

Падение крутящего момента шаговых двигателей на высоких скоростях является критической инженерной проблемой, напрямую влияющей на производительность в промышленных приложениях автоматизации. Понимание физических принципов, лежащих в основе этого явления, таких как противо-ЭДС и индуктивность обмотки, является незаменимым для разработчиков систем и инженеров по обслуживанию. Ключом к успешной системе на базе шагового двигателя является не только сосредоточение внимания на статических значениях крутящего момента двигателя, но и комплексная оценка динамических характеристик крутящего момента в требуемом диапазоне скоростей приложения. Наш опыт показывает, что многие проблемы возникают из-за неправильного подбора двигателя и драйвера, недостаточного напряжения питания или неточного расчета механической нагрузки.

В качестве экспертного совета, при проектировании систем на шаговых двигателях или оптимизации существующих систем всегда следует применять комплексный подход. Сам двигатель, электроника драйвера, напряжение питания, механическая нагрузка и стратегия управления являются взаимосвязанными компонентами. Для высокоскоростных и высокомоментных приложений комбинация двигателей с низкой индуктивностью и драйверов с высоким напряжением питания и передовыми алгоритмами управления током (например, с функцией антирезонанса) обычно предлагает наиболее идеальное решение. Хотя микрошаг важен для уменьшения вибрации и обеспечения плавного движения, его потенциальное влияние на падение крутящего момента не следует игнорировать. В сложных приложениях или в случаях, требующих критической точности, переход на шаговые системы с замкнутым контуром или серводвигатели также может быть вариантом, который следует рассмотреть. Наконец, следует помнить, что каждая система имеет свою уникальную динамику. Независимо от точности теоретических расчетов, прототипирование и всестороннее тестирование в реальных условиях имеют жизненно важное значение для проверки производительности системы, предотвращения непредвиденных проблем и обеспечения долгосрочной надежности. Используя информацию из этого руководства, специалисты по промышленной автоматизации могут полностью раскрыть потенциал своих решений на базе шаговых двигателей и создавать более эффективные, надежные и точные системы.
