Введение и технический анализ

Одним из краеугольных камней промышленной автоматизации являются станки с ЧПУ (числовым программным управлением), которые занимают незаменимое место в современных производственных процессах. Программное обеспечение управления, являющееся мозгом этих станков, имеет критическое значение с точки зрения точности, повторяемости и эффективности. Mach3 — это популярное и экономичное программное обеспечение для управления ЧПУ, особенно для малых и средних мастерских, лаборатодов прототипирования и учебных заведений. Это программное обеспечение на базе Microsoft Windows преобразует команды G-кода в физические движения осей, управляя шаговыми или серводвигателями через параллельный порт или внешние контроллеры движения. Данное руководство представляет собой всеобъемлющую дорожную карту для специалистов в области промышленной автоматизации по успешной установке программного обеспечения Mach3, выполнению базовых настроек и тщательной калибровке осей. Правильная установка и калибровка не только обеспечивают работу станка с ожидаемой точностью, но и предотвращают потери материала, повышают качество продукции и гарантируют безопасность оператора. Этот детальный подход направлен на предоставление практических решений технических проблем, которые могут возникнуть как при новых установках, так и при оптимизации существующих систем.

Принцип работы и технические данные

Что следует учитывать на производстве

• Электрические помехи и заземление: В промышленных условиях мощные двигатели, инверторы и другие электронные устройства могут генерировать значительные электрические помехи (EMI/RFI). Эти помехи могут искажать управляющие сигналы Mach3, приводя к смещению осей, ложным срабатываниям концевых выключателей или непредсказуемому поведению станка. Крайне важно, чтобы все управляющие кабели (особенно кабели сигналов step/dir) были экранированы, а их экраны были правильно заземлены только в одной точке (обычно со стороны панели управления). Кроме того, необходимо убедиться, что вся система подключена к надежной общей линии заземления. Расстояния между источниками питания и драйверами должны быть минимальными, а силовые кабели должны прокладываться отдельно от сигнальных.

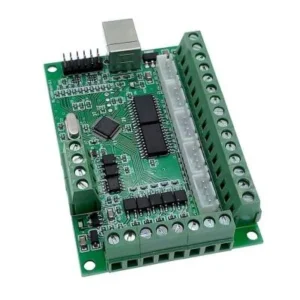

• Совместимость и стабильность оборудования: Для использования Mach3 с параллельным портом обычно рекомендуется 32-разрядная операционная система Windows XP или Windows 7. Современные 64-разрядные операционные системы или Windows 8/10 часто не обеспечивают стабильную работу драйвера параллельного порта. В этом случае использование внешних контроллеров движения на основе Ethernet или USB (например, SmoothStepper, UC100, xPro V5) предлагает более безопасное и стабильное решение. Эти контроллеры генерируют импульсы на собственном оборудовании независимо от операционной системы компьютера, обеспечивая более высокие и стабильные частоты импульсов. Важно, чтобы компьютер соответствовал минимальным системным требованиям, чтобы ненужные фоновые программы были отключены, а настройки энергосбережения были настроены на производительность.
• Механическая точность и люфт: Независимо от того, насколько хорошо выполнена программная калибровка Mach3, люфты или прогибы в механической структуре станка напрямую влияют на точность обработки. В частности, люфты в шарико-винтовых парах, гайках, муфтах и подшипниках приводят к тому, что инструмент не достигает желаемого положения при изменении направления. Это приводит к серьезным ошибкам размеров и проблемам с качеством поверхности, особенно при фрезеровании и сверлении, требующих высокой точности. Минимизация люфтов механическим способом (гайки с антилюфтом, предварительно нагруженные шарико-винтовые пары и т. д.) является первым шагом. Для люфтов, которые не могут быть полностью устранены, можно использовать функцию Backlash Compensation в Mach3, но это программное решение не устраняет механический люфт полностью, а лишь несколько уменьшает его эффекты и иногда может приводить к проблемам с динамической производительностью.
• Протоколы безопасности и управление аварийными ситуациями: Безопасность всегда является наивысшим приоритетом в промышленных системах автоматизации. При установке Mach3 обязательно правильное конфигурирование и тестирование кнопки аварийной остановки (E-stop) и всех концевых выключателей осей. Концевые выключатели предотвращают выход станка за механические пределы, тем самым предотвращая повреждение как станка, так и оператора. Эти выключатели обычно подключаются с нормально замкнутыми (NC) контактами, что обеспечивает преимущество перевода системы в безопасный режим даже в случае обрыва кабеля. Кроме того, для каждого станка должна быть разработана подробная процедура безопасной работы (SOP), и все операторы должны быть обучены этим процедурам. Важно также выполнять симуляции траектории инструмента перед началом обработки и использовать соответствующие методы крепления заготовки.
• Резервное копирование профиля и контроль версий: После завершения установки и настройки Mach3 крайне важно регулярно создавать резервные копии созданного профиля Mach3 (файла XML). Это позволяет быстро восстановить станок до предыдущего рабочего состояния в случае сбоя системы, сбоя операционной системы или случайных изменений настроек. Если для разных станков или разных задач обработки используется несколько профилей Mach3, четкая маркировка каждого профиля и контроль версий предотвратят путаницу и ошибки. Файлы G-кода и библиотеки инструментов также должны регулярно архивироваться.
• Охлаждение и условия окружающей среды: Драйверы шаговых или серводвигателей выделяют значительное количество тепла во время работы. Поддержание температуры внутри панели управления в определенных пределах важно для продления срока службы и обеспечения стабильной работы драйверов и других электронных компонентов. Внутри панели управления должна быть обеспечена достаточная вентиляция или активное охлаждение (вентиляторы). Кроме того, условия окружающей среды, такие как пыль, влажность, вибрация и температура, в которых работает станок, также влияют на производительность и срок службы электронных компонентов. В агрессивных средах следует отдавать предпочтение панелям и компонентам с высоким классом защиты IP.

Часто встречающиеся проблемы и их решения

Проблемы, возникающие в системах ЧПУ на базе Mach3, обычно имеют электрическое, механическое или программное происхождение. Для правильной диагностики и решения этих проблем необходим систематический подход.

• Пропуск шагов или смещение оси (Lost Steps): Эта проблема проявляется в том, что двигатель не достигает желаемого положения, что приводит к ошибкам размеров на заготовке.
  • Решение: Прежде всего, проверьте настройки Motor Tuning. Максимальная скорость (velocity) и ускорение (acceleration) могут превышать возможности двигателя; постепенно уменьшайте эти значения. Проверьте настройки тока драйверов двигателя и убедитесь, что они соответствуют номинальному току двигателя. Проверьте наличие механических заклиниваний, чрезмерного трения или люфта. Электрические помехи также могут быть причиной; пересмотрите экранирование кабелей и правильное заземление. Проверьте охлаждение двигателя, перегретые двигатели могут терять производительность.
• Неправильное движение оси или обратное направление: Ось не движется или движется в обратном направлении при подаче команды.
  • Решение: Проверьте настройки контактов Step и Dir в разделе Port and Pins -> Motor Outputs Mach3. Убедитесь, что номера контактов верны и соответствуют подключениям драйвера. Если ось движется в обратном направлении, измените отметку флажка «Dir Low Active» для соответствующей оси (снимите, если отмечено, отметьте, если не отмечено). Проверьте подключение контакта направления на драйвере.
• Ошибки концевых выключателей или постоянное срабатывание: Станок не движется или предупреждение концевого выключателя постоянно активно.
  • Решение: Убедитесь, что контакты концевых выключателей и настройки «Active Low» в разделе Port and Pins -> Input Signals верны. Проверьте, являются ли выключатели NC (нормально замкнутыми) или NO (нормально открытыми), и настройте соответствующим образом. Проверьте кабели выключателей на короткое замыкание или обрыв с помощью мультиметра. Для ложных срабатываний, вызванных электрическими помехами, увеличьте значение Debounce Interval в разделе Config -> General Config (например, 100-500 мс).
• Зависания, сбои или задержки Mach3: Программное обеспечение периодически не отвечает, замедляется или полностью закрывается.
  • Решение: Убедитесь, что компьютер имеет подходящую операционную систему для Mach3 (32-разрядная Windows XP/7). Закройте ненужные фоновые программы. В настройках BIOS компьютера установите режим параллельного порта на EPP или ECP. Попробуйте уменьшить значение Kernel Speed в разделе Config -> Ports and Pins -> Motor Outputs Mach3. Проверьте, нет ли проблем с аппаратным обеспечением компьютера (ОЗУ, ЦП) или драйверами Windows. Если используется внешний контроллер движения, убедитесь, что его драйверы обновлены и правильно установлены.
• Несоответствие калибровки и ошибки размеров: Станок должен пройти определенное расстояние, но проходит другое.
  • Решение: Убедитесь, что значение Steps per unit правильно рассчитано и введено. Еще раз проверьте шаг винта или передаточное отношение ремня. Механический люфт является одной из наиболее распространенных причин; минимизируйте механический люфт и при необходимости осторожно используйте функцию компенсации люфта Mach3. Убедитесь, что двигатели не пропускают шаги (см. шаги решения «Пропуск шагов» выше). Тщательно повторите шаги калибровки, используя точное измерительное устройство (штангенциркуль, микрометр, индикатор часового типа).
• Проблемы с управлением шпинделем (настройка скорости или включение/выключение): Двигатель шпинделя не включается, не выключается или не регулируется скорость.
  • Решение: Проверьте настройки в разделах Port and Pins -> Spindle Setup и Motor Outputs. Убедитесь, что контакт ШИМ правильно определен и настройка «Active Low» соответствует. Проверьте настройки инвертора (VFD), убедитесь, что он правильно интерпретирует сигнал от Mach3 (0-10 В, ШИМ). Проверьте подключения реле, убедитесь, что реле, используемое для включения/выключения шпинделя, срабатывает от правильного контакта и получает питание. Убедитесь, что команды M3/M5 в G-коде используются правильно и что настройка скорости выполняется с помощью значения S.

Советы экспертов

Установка Mach3 и калибровка осей являются фундаментальным шагом для эффективной и точной работы станков с ЧПУ в секторе промышленной автоматизации. Этот процесс включает в себя не только настройку программного обеспечения, но и многодисциплинарный инженерный подход, требующий тщательного управления электрическими помехами, устранения механических люфтов, обеспечения совместимости оборудования и применения протоколов безопасности. Опыт, полученный на производстве, показывает, что тщательная и терпеливая первоначальная установка экономит время и средства, предотвращая многие проблемы, которые могут возникнуть в дальнейшем. В частности, важность правильного заземления и целостности сигнала имеет решающее значение для долгосрочной стабильности системы. Хотя современные системы управления ЧПУ предлагают более продвинутые интерфейсы и алгоритмы управления с обратной связью, гибкость Mach3 и широкая поддержка сообщества по-прежнему делают его привлекательным решением для определенных применений. Однако, учитывая ограничения систем на основе параллельного порта, инвестиции во внешние контроллеры движения для соответствия современным промышленным стандартам будут стратегическим решением для повышения производительности, более стабильной работы и совместимости с современными операционными системами. При каждой новой установке или изменении в существующей системе крайне важно действовать пошагово, документировать каждую настройку и проводить тесты на каждом этапе для быстрого выявления и устранения возможных ошибок. Следует помнить, что производительность станка с ЧПУ напрямую связана не только с возможностями программного обеспечения управления, но и с тем, насколько правильно и тщательно эти возможности интегрированы. Мы надеемся, что это подробное руководство станет ценным ресурсом для специалистов по промышленной автоматизации, помогая им преодолевать трудности, с которыми они сталкиваются в системах ЧПУ на базе Mach3, и получать максимальную отдачу от своих станков.
