Как люфт редуктора серводвигателя влияет на ошибку позиционирования?
📑 Содержание (открыть)
Практические заметки для CNC Router, автоматизации и промышленных систем движения.

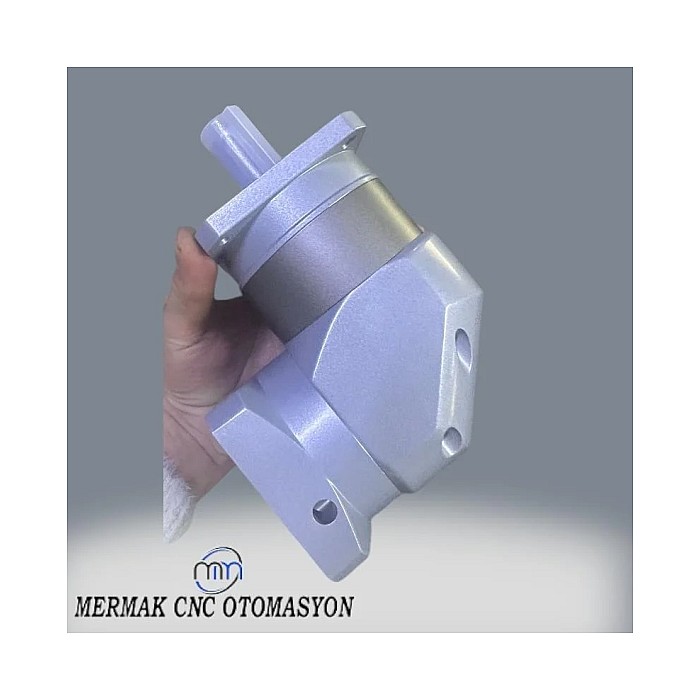

Что такое люфт редуктора серводвигателя и как он возникает?
Люфт редуктора серводвигателя, также известный как backlash, представляет собой механический зазор между валом двигателя и выходным валом редуктора. Этот зазор, особенно заметный при изменении направления вращения, приводит к тому, что выходной вал редуктора не сразу реагирует на движение вала двигателя, вызывая прямую ошибку позиционирования. Это негативно сказывается на точности и повторяемости движений, что критически важно для промышленного оборудования.
В промышленных системах автоматизации, где требуется точное управление движением, серводвигатели и интегрированные в них редукторы играют ключевую роль. Однако, даже небольшой, казалось бы, незначительный фактор, такой как люфт редуктора, может существенно повлиять на общую производительность системы.
Люфт — это механический зазор между зубьями одной шестерни и соответствующими зубьями другой. Когда направление вращения двигателя изменяется, например, с часового на против часовой стрелки, вал двигателя совершает некоторое вращение, прежде чем зазор полностью устранится. В течение этого времени выходной вал редуктора остается неподвижным. Это «потерянное движение» (lost motion) напрямую проявляется как ошибка позиционирования, снижая общую точность, повторяемость и динамические характеристики системы.
Эта проблема особенно актуальна для приложений, требующих высокой точности: фрезерные станки с ЧПУ, роботизированные манипуляторы, упаковочные машины и медицинское оборудование. Чем больше люфт, тем больше отклонение системы от целевой позиции. Люфт влияет не только на статическую точность позиционирования, но и на динамические характеристики, вызывая вибрации, колебания (overshoot и undershoot) и нежелательный шум. Поэтому правильное понимание, измерение и управление люфтом редуктора имеют решающее значение для надежности и эффективности промышленных систем автоматизации.
Принцип работы и технические аспекты
Влияние люфта редуктора на ошибку позиционирования основано на простом механическом принципе. Серводвигатель, получая команду от контроллера, вращается для достижения определенной позиции или скорости. Это вращение передается через редуктор на выходной вал. Люфт — это суммарный эффект небольших зазоров между зубьями шестерен. При смене направления вращения двигателя, его зубья сначала проходят через этот зазор, прежде чем начать вращать выходной вал редуктора. Эта задержка или «мертвая зона» (dead band) напрямую воспринимается как ошибка положения.
Эффект становится более выраженным при высокоскоростных операциях и приложениях с высоким ускорением. Внезапные нагрузки при смене направления могут ускорить устранение люфта, вызывая удары, вибрации и преждевременный износ. Кроме того, люфт может вызвать проблемы со стабильностью в системах с обратной связью. Контроллер, обнаруживая, что выходной вал не достиг желаемой позиции, пытается компенсировать это, увеличивая движение двигателя. Это может привести к чрезмерной реакции (overshoot) при внезапном устранении люфта. В результате система может постоянно колебаться вокруг целевой позиции (hunting).
Люфт редуктора обычно выражается в угловых единицах: угловых минутах (arc-minute) или угловых секундах (arc-second). Для высокоточных приложений предпочтительны редукторы с люфтом 1-3 угловых минуты или ниже, тогда как для менее критичных задач допустим люфт 5-15 угловых минут. Производители редукторов указывают это значение в каталогах, и оно является важным критерием при оценке точности редуктора.
Современные конструкции редукторов используют различные методы для минимизации люфта, включая косозубые передачи, предварительно нагруженные шестерни (preloaded gears), конические шестерни, а также редукторы с нулевым люфтом (zero-backlash) или низким люфтом (low-backlash). Планетарные редукторы особенно популярны в сервоприложениях благодаря высокой плотности крутящего момента и низкому люфту.
| Параметр | Значение/Описание |
|---|---|
| Единица измерения люфта | Угловые минуты (arc-min), Угловые секунды (arc-sec) |
| Типичные значения (стандартный планетарный редуктор) | 5-15 arc-min |
| Типичные значения (прецизионный планетарный редуктор) | 1-3 arc-min или ниже |
| Метод измерения | Вращение входного вала в пределах люфта при зафиксированном выходном валу |
| Влияемые параметры производительности | Точность позиционирования, Повторяемость, Время стабилизации, Вибрации, Шум |
| Методы снижения | Предварительно нагруженные шестерни, Косозубые передачи, Конструкции с нулевым люфтом, Программная компенсация |
| Области применения | Станки ЧПУ, Робототехника, Медицинское оборудование, Автоматизированные линии |
Практические аспекты и рекомендации
- Правильный выбор редуктора и допуск на люфт: Критически важно изначально определить требуемую точность позиционирования и повторяемость для вашего приложения. Для задач, требующих высокой точности, выбирайте редукторы с низким люфтом (например, редукторы для серводвигателей с корпусом 60 мм или меньше).
- Точность монтажа и выравнивание: Правильная установка редуктора на серводвигатель и нагрузку предотвращает возникновение дополнительных зазоров и проблем с выравниванием. Точный выбор и монтаж муфты между двигателем и редуктором гарантируют, что люфт возникает только в самом редукторе. Несоосность или угловое смещение могут увеличить существующий люфт и привести к преждевременному износу. Важно соблюдать моменты затяжки и чистоту поверхностей при монтаже.
- Периодическое обслуживание и контроль износа: Люфт редуктора может увеличиваться со временем из-за износа зубчатых колес, зазоров в подшипниках или недостаточной смазки. Регулярное техническое обслуживание, проверка уровня масла, правильная смазка и визуальный осмотр могут замедлить этот износ. Измерение значения люфта после определенного периода эксплуатации и сравнение его с каталожными данными может помочь выявить потенциальные неисправности. При обнаружении чрезмерного люфта может потребоваться ремонт или замена редуктора.
- Настройки системы управления и компенсация люфта: Современные сервоприводы и ПЛК обладают функциями программной компенсации люфта (backlash compensation). Эта функция позволяет двигателю совершать дополнительное движение при смене направления, минимизируя ошибку позиционирования на выходном валу. Однако эта компенсация не устраняет механическую проблему, а лишь снижает ее проявления. Для точной настройки компенсации необходимо точно измерить значение люфта системы.
- Характеристики нагрузки и жесткость: Динамические нагрузки, инерция и общая жесткость системы могут усиливать или ослаблять влияние люфта редуктора. Высокая инерция или резкие изменения направления могут сделать люфт более заметным. Чем выше общая жесткость системы, тем меньше будут ощущаться вибрации и колебания, вызванные люфтом. Для повышения механической жесткости системы можно использовать более прочные станины и более короткие, толстые валы.
Типичные проблемы и их решения
Люфт редуктора в промышленных системах автоматизации может приводить к ряду проблем, таких как:
- Неточное позиционирование: Особенно заметно при движении по замкнутому контуру или при выполнении сложных траекторий.
- Низкая повторяемость: Система не может вернуться в одну и ту же точку с высокой точностью после нескольких циклов.
- Вибрации и шум: Особенно при смене направления движения или при высоких скоростях.
- Ускоренный износ компонентов: Удары и повышенные нагрузки из-за люфта могут сократить срок службы редуктора, двигателя и других механических частей.
- Проблемы со стабильностью системы управления: Колебания (hunting) вокруг целевой точки.
Решения:
- Выбор редуктора с низким люфтом: Для критически важных приложений выбирайте планетарные редукторы с заводскими спецификациями низкого или нулевого люфта.
- Программная компенсация: Используйте встроенные функции компенсации люфта в сервоприводах.
- Оптимизация настроек ПИД-регулятора: Тонкая настройка параметров ПИД-регулятора может помочь снизить колебания, вызванные люфтом.
- Увеличение жесткости механической конструкции: Обеспечение максимальной жесткости станины, валов и соединений.
- Регулярное техническое обслуживание: Своевременная смазка и контроль состояния редуктора.
Пример из практики: На фрезерном станке с ЧПУ, где требуется высокая точность обработки поверхностей, использование серводвигателя с редуктором, имеющим люфт более 5 угловых минут, привело к появлению видимых ступенек на обработанной поверхности. После замены редуктора на модель с люфтом менее 1 угловой минуты и применения программной компенсации, качество обработки значительно улучшилось, а время цикла сократилось за счет более стабильной работы системы.
Заключение
Люфт редуктора серводвигателя — это неотъемлемая часть механических систем, но его влияние на точность позиционирования может быть значительно снижено или устранено путем правильного выбора компонентов, точного монтажа, регулярного обслуживания и использования современных технологий управления. Понимание принципов работы люфта и его последствий позволяет инженерам и технологам создавать более надежные, точные и эффективные автоматизированные системы, соответствующие высоким требованиям современного промышленного производства.
